Siemens en Haidlmair slaan de handen in elkaar voor digitalisering van gereedschapsbouw

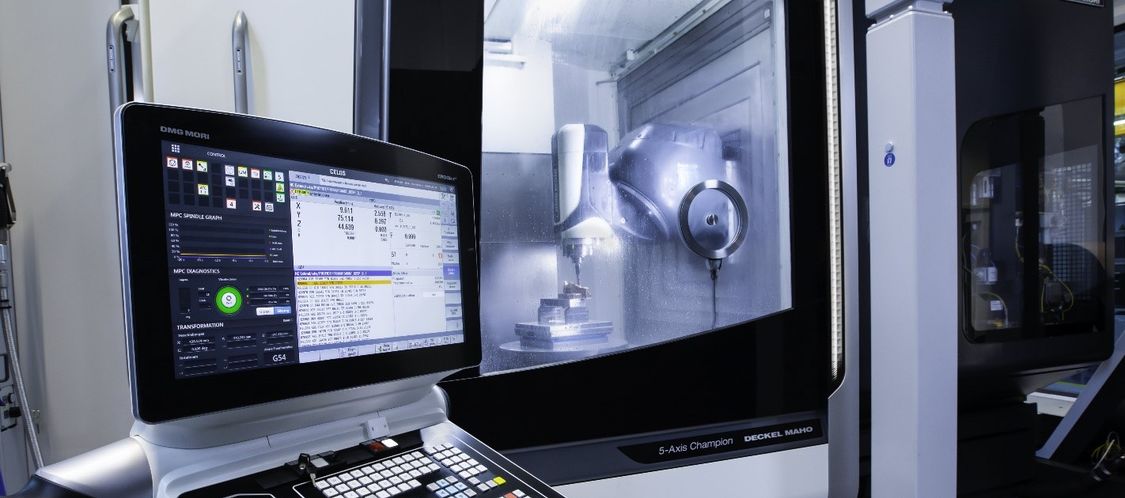

Haidlmair beschikt over vier DMG MORI DMU 80 P duoBLOCK machinecentra die uitgerust zijn met SINUMERIK 840D sl in het laatste CNC systeem. De hardware en software zijn identiek en werden ontworpen als een flexibel productiesysteem: werkstukken kunnen vanuit de volledig geautomatiseerde palletopslag worden geladen en gelost in elke 5-assige machine die beschikbaar is. Het uitgebreide magazijn biedt plaats aan maar liefst 963 tools. Alles is gemeten, gecheckt en gemarkeerd met nummers (UID / Unieke ID) en RFID chips in de tools slaan de UID op. Het SINUMERIK controlesysteem neemt de frequentie op van gebruik en levensduur. Versleten tools kunnen zo worden geïdentificeerd, automatisch verwijderd en vervangen worden. Aangezien het systeem weet welke jobs en tools er in de individuele machines en voorraad zitten, kunnen tools in een vroeg stadium van de winkel naar de gereedschapswisselaars verplaatst worden. Tool management en palletopslagfaciliteiten communiceren via het SINUMERIK Integrate CMI (Create My Interface module) met de SINUMERIK 840D sl controller op de machinetools, ERP en Siemens PLM systeem. Met een volle palletwinkel kan de machinecluster tot vier dagen 24 uur per dag werken.

Haidlmair bestuurt de machinecluster 24/7 waardoor de investeringen zich naar verwachting zullen terugbetalen na twee of drie jaar. “Het success van zo een innovatief project vereist toegewijde partners die ‘outside the box’ durven denken en systemen die openstaan voor uitwisseling van data en netwerken,” zegt Stefan Knödlstorfer, Technical Director van Haidlmair GmbH. Dankzij de PLM software en SINUMERIK 840D sl controlesystemen, was Siemens in staat om in dit project twee vliegen in één klap te slaan. “Vanaf software release 4.7, was SINUMERIK in staat om verschillende UIDs voor identieke tools te beheren. De EES-functionaliteit (Execution from External Storage) biedt volledig nieuwe mogelijkheden gezien de grootte van het programmageheugen. Het project heeft aangetoond hoe belangrijk deze functionaliteiten zijn voor de toekomst van CNC machinerie,” zegt Wolfgang Reichart, die technische ondersteuning bood voor dit project vanuit SINUMERIK. Het productiesysteem is wellicht uniek in de wereld, maar voor Haidlmair is dit slechts een tussenstap. Het doel is om in een vergelijkbare mate van automatisering en kosten te kunnen werken als in serieproductie, en daar steekt Siemens maar al te graag een handje bij toe.
