Haal de Europese energievereisten moeiteloos: nieuwe IE3-motorreductor + aandrijfsysteem

25-02-2022

Op zoek naar een motorreductor waarmee u voldoet aan de energie-efficiëntievereisten van de IE3-klasse, volgens de Europese richtlijn MEPS? Al dan niet als deel van een aandrijfsysteem voor veeleisende horizontale transportbanden? Lees dan zeker verder over onze nieuwe motorreductor én ons aandrijfsysteem, waarmee u de Europese energie-eisen moeiteloos haalt: minder energie met een IE3-motorreductor + aandrijfsysteem.

Met het Akkoord van Parijs spraken 196 landen in 2015 ambitieuze klimaatdoelen af, die we samen moeten realiseren. Elektromotoren spelen daarbij een cruciale rol. Ze staan namelijk in voor 70% van het totale energieverbruik in de industrie. Er valt dus nog heel wat energie mee te besparen, als u de juiste efficiënte, intelligente aandrijfsystemen gebruikt. Daarmee kunt u én de planeet beschermen, én uw kosten drukken.

Vandaar dat sinds 1 juli 2021 de nieuwe EU-verordening 1781/2019 van kracht is: MEPS of Minimum Efficiency Performance Standards. Naargelang bijvoorbeeld het vermogen en het aantal polen moeten elektromotoren aan de vereisten van een bepaalde International Efficiency (IE)-klasse voldoen (volgens IEC 60034-30-1). Dit geldt voor elektromotoren en motorreductoren, maar voor het eerst ook voor frequentieomvormers.

Volgens de Europese MEPS-richtlijn moeten twee- tot achtpolige elektromotoren van 0,75 kW tot 1000 kW aan de efficiëntieklasse Premium Efficiency (IE3) voldoen. Maar bij Siemens zijn we ons erg bewust van de sleutelrol en de verantwoordelijkheid die we hebben als wereldwijde leverancier van aandrijftechnologieën, en van onze positie als aanjagers van innovatie in de industrie. We gaan voor minder energie met een IE3-motorreductor + aandrijfsysteem.

Vandaar dat al onze Simotics-motoren vandaag algemeen verkrijgbaar zijn in efficiëntieklasse IE4. Ook bieden we vanaf nu een vierpolige Simogear-motorreductor van 0,55 kW, waarvan de motor aan energie-efficiëntieklasse IE3 voldoet. Vanaf een lager aantal kW dan wettelijk vereist, dus.

De nieuwe IE3-motorreductor valt ook perfect te combineren met Sinamics G115D. Een nieuw aandrijfsysteem dat ideaal is voor horizontale transportbanden, maar ook sorteersystemen, bagage- en vrachttransportsystemen, magazijn- en distributielogistiek, postsortering en pakketdistributie. Zeker als u op korte tijd grote volumes moet verwerken in een omgeving die weinig ruimte biedt. Het robuuste aandrijfsysteem werkt altijd betrouwbaar, ook onder zware omstandigheden (tot -30° C), én neemt weinig plaats in: het is een motor, frequentieomvormer en tandwielkast in één unit.

De combinatie van motor en omvormer laat bovendien opnieuw toe om energie te besparen, bij transportbanden die niet continu aan dezelfde kracht moeten werken. Stel: aan de start van een proces voert u zware goederen op een transportband aan. Dan zal de Sinamics G115D meer koppel naar de band overbrengen. Eenmaal de goederen over de band lopen, hebt u minder kracht nodig en zal het aandrijfsysteem minder kracht overbrengen. Het gevolg: energiebesparing!

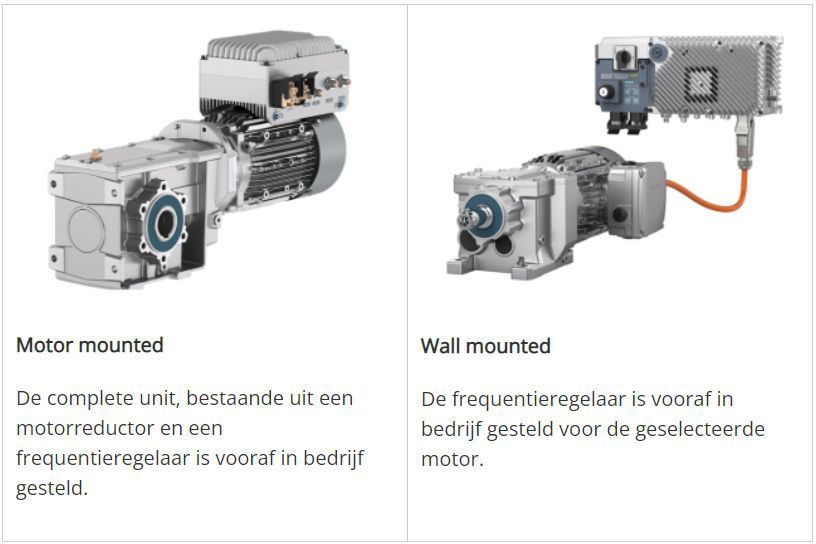

Het aandrijfsysteem Sinamics G115D is bovendien gedistribueerd. U hoeft het dus niet in een schakelkast installeren, maar kunt het op de motor of op een muur in de buurt monteren. Dat bespaart u tijd én geld. Daarna verloopt de aansluiting erg makkelijk. Alle functies zitten op de drive (inclusief standaard Safe-Torque-Off), die de nodige digitale ingangen biedt. En de oplossing valt makkelijk te integreren in uw overige automatisering via TIA Portal.

Ook de inbedrijfstelling is eenvoudig: als u het geheel bestelde, stellen wij de frequentieomvormer al in de fabriek in bedrijf voor de geselecteerde motor. Bovendien bevat de firmware ingebouwde transportfuncties. Het in bedrijf stellen lukt trouwens vanaf een mobiel apparaat, met een wifi-webserver via de Sinamics Smart Access Module. Daarna kunt u het gehele

In heel wat basistoepassingen kan er veel energie en dus geld bespaard worden door een vraaggestuurde snelheidsregeling. Door bijvoorbeeld een ventilator alleen op het gewenste toerental te laten draaien i.p.v. continue op volle snelheid en de luchthoeveelheid via kleppen te regelen. Afhankelijk van de toepassing en de machine kan de energiebesparing tot 60% oplopen. De Sinamics V20 biedt hiervoor ook “intelligente” extra functies, zoals de bovenvermelde applicatie-macro’s, die zonder verdere parameterinstelling voor een optimaal op de betreffende toepassing afgestemd bedrijf zorgen. De geïntegreerde ECO-bedrijfsmodi voor U/f- en U²/f-sturing passen de magnetische flux in de motor automatisch aan de behoeften aan, zodat er nog minder energie nodig is bij een constant toerental. Zo zijn goede bedrijfsomstandigheden en een optimale efficiëntie verzekerd.

Wie energie wil besparen, moet eerst weten hoeveel er wordt verbruikt. De Sinamics V20 geeft dit rechtstreeks weer op de BOP of mobiel via de Sinamics V20 Smart Access-module.

Bij twee Sinamics V20-omvormers van dezelfde vermogensklasse kan de door de ene motor tijdens het remmen opgewekte regeneratieve energie via een gemeenschappelijke DC-link in de andere motor worden gebruikt, waardoor het opgenomen vermogen uit het net verminderd wordt. Zo kan er zowel op energie als op externe remweerstanden bespaard worden.

Bij activering van de slaapstand (Hibernation mode) schakelt de Sinamics V20 automatisch naar een rusttoestand als de frequentie of een sensorsignaal onder een voorgedefiniëerde grenswaarde zakt. Zo zullen frequentieregelaar en motor alleen werken wanneer de productie dat vereist. Dit verlengt de levensduur van de motor en vermindert de slijtage van bijvoorbeeld pompen. Aangezien deze toepassingsspecifieke functionaliteiten al in de frequentieregelaar zelf beschikbaar zijn, wordt ook het vereiste programmeerwerk voor de programmeerbare logische controller (PLC) gereduceerd.

In de TIA Selection Tool kunt u in alle flexibiliteit het geheel van motor(reductor) en aandrijfsysteem bestellen. Erg makkelijk: alle motorcombinaties worden berekend en goedgekeurd op het vlak van mechanica, geometrie en thermische omstandigheden. Daarna ontvangt u de passende alles-in-één-oplossing, bedrijfsklaar uit de doos.

Of verdiep u eerst verder in onze krachtige en precieze motorreductoren, waaronder ook het aandrijfsysteem Sinamics G115D. We werken volop aan online-opleidingen. Dus: stay tuned!

• Simogear: https://new.siemens.com/global/en/products/drives/simogear-gear-motors.html
• Configureer eenvoudig uw Simogear motorreductor met de Drive Technology Configurator: https://new.siemens.com/global/en/products/drives/selection-and-engineering-tools.html
• Sinamics G115D : De nieuwe decentrale frequentieregelaar: https://new.siemens.com/global/en/products/drives/sinamics/low-voltage-converters/distributed-converters/sinamics-g115d.html
• Simotics: https://new.siemens.com/global/en/products/drives/electric-motors.html
• Richtlijn inzake energiegerelateerde producten: https://new.siemens.com/global/en/products/drives/topic-areas/energy-efficiency.html
• Flexibele Simogear KS-koppelingsadapter voor Simotics servomotoren: https://magazine.siemens.be/products/flexibele-ks-adapter-koppelt-simogear-motorreductoren-aan-verschillende-servomotoren/
• Simogear energiezuinige, compacte en robuuste reluctantie motorreductor: https://magazine.siemens.be/nieuwe-simogear-reluctantie-motorreductoren/

Neem dan contact op via industrie.be@siemens.com voor een vrijblijvend gesprek over de mogelijkheden voor uw bedrijf of voor meer informatie.
