SINAMICS SH150 für spezielle Anforderungen

Ein hochwertiges System für spezielle Antriebs- und Netzanwendungen mit aktiven Einspeisestromrichtern in M2C Technik für komplexe 2Q und 4Q Anforderungen

Die Mittelspannungsumrichter SINAMICS SH150 sind ausgelegt für Applikationen mit besonderen oder komplexen Anfroderungen. Alle Systemversionen und Funktionen ermöglichen die Realisierung zahlreicher produktspezifischer Lösungen, die für Ihre Applikationsanforderungen maßgeschneidert sind. Die Leistungsteile sind von SINAMICS PERFECT HARMONY GH150 und vom Vorgängerprodukt SINAMICS SM120 CM entsprechend den bewährten Vorteilen dieser Produktlinien.

Haben Sie Fragen? Unsere Experten helfen Ihnen gerne weiter.

Kontakt

Extrem motor- und netzfreundlich

Motoren praktisch jeden Typs – alt oder neu – mit Standard-Wicklungsisolation können ohne erhöhte Belastung betrieben werden. Transformatorlose Anbindung an lokale Netze auf Anfrage.

Aktive Eingangsstromrichter (Active Front End – AFE) für Netzapplikationen

Entsprechende u/f-Proportionalregelung zur Erzeugung eines Inselnetzes oder zur Versorgung zusätzlich zu anderen Generatoren. Darüber hinaus Einspeisung von Blindleistung zur Spannungsstabilisierung (STATCOM).

Active Front End (AFE) für netzrückspeisende Motoren

Gleichzeitig 2Q- oder 4Q-Betrieb und Netzblindleistungskompensation mit AFE und motorseitigem Wechselrichter. Auch für rotierende Generatoren.

Robust und zuverlässig

Zellenredundanz mit automatischem Zellenbypass für erhöhte Verfügbarkeit. Schiffsklassifizierung für Schiffe und Offshore-Applikationen.

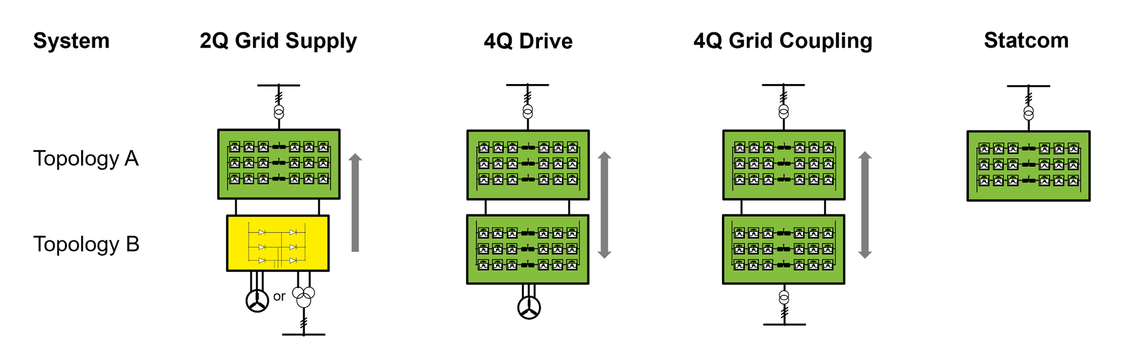

System	2Q Netzversorgung	4Q Antrieb	4Q Kopplung *)	STATCOM *)
Branchen	Schiffbau, Energie, Industrienetz	Prüfstandstechnik, Offshore Antrieb	Offshore, Energie, Industrienetz	Bergbau, Industrienetz
Anwendungen	Schiffswellengenerator, Landstromversorgung, 50/60 Hz Wandlung	Rückspeise-Prüfstand, Trafoloser Antrieb, Antrieb mit Blindleistungskompensation	Bidirektionale Netzkopplung, 50/60 Hz Wandlung mit Blindleistungskompensation	Blindleistungskompensator
Spannung	3,3 - 11 kV	3,3 - 11 kV	3,3 - 11 kV	3,0 - 10 kV
Typleistung	4 … 16 MVA	4 … 16 MVA	4 … 16 MVA	3 … 16 MVAr
Topologie A Regelung **)	M2C Active-Front-End U/f-Statik-Regelung	M2C Active-Front-End Antriebseinspeisung	M2C Active-Front-End U/f-Statik-Regelung	M2C Active-Front-End U/f-Statik-Regelung
Topologie B Regelung **)	Diodengleichrichter 12-, 24-, 36-pulsig	M2C Motor Module Vektorregelung	M2C Active Front End Antriebseinspeisung	– –
Bestellnummer	6SL3805-xA...	6SL3805-5B...	6SL3805-5C...	6SL3805-5D...
