运动控制行业应用事业部业务范围包括低压水冷驱动控制系统在船舶及基建盾构机的应用,石油钻机及顶驱控制系统,新能源业务在储能,岸电及变频电源的行业应用,冶金/水泥工业驱动控制系统,以及为工业领域工艺段提供低压空/水冷驱动系统、自动化控制系统或定制化的驱动产品、项目实施与管理、技术服务等综合解决方案。 在项目规划阶段我们帮助顾客全面了解所需的西门子产品,根据用户的实际需求,为客户提供定制化的系统解决方案(包括定制化成柜)及高效的项目管理,同时我们也为客户提供高质量的售后服务。

联系SFAE运动控制行业应用事业部

联系我们

行业解决方案

概述

水冷变频驱动系统应用在船舶电力推进,泥泵,冲水泵等各个行业,系统主要包含:配电系统、驱动系统(中压,低压)、PLC控制系统、HMI上位监控系统、以及其它辅助子系统。作为大功率传动设备,系统对控制精度要求较高,动态性能较为复杂。西门子TIA全集成自动化的系统理念和技术平台为实现此类复杂系统功能提供了完整的解决方案,并保证了系统的先进性、可靠性和可扩展性。

客户受益

  • 基于TIA的驱动与自动控制系统、信号采集系统、保证了整个系统高度集成、无缝连接并良好兼容。
  • 西门子产品的优秀品质和模块化设计理念,确保测试系统具有强大的扩展能力、升级能力和可靠性,保护用户投资。
  • 系统功能强大,运用灵活自如,操作方便。
  • 系统稳定运行,故障停机维修成本降到最低。

重要客户和主要业绩

  • 天津航道局15000方自航耙吸式挖泥船泵类驱动系统
  • 南通惠生重工465平台资源船项目

概述

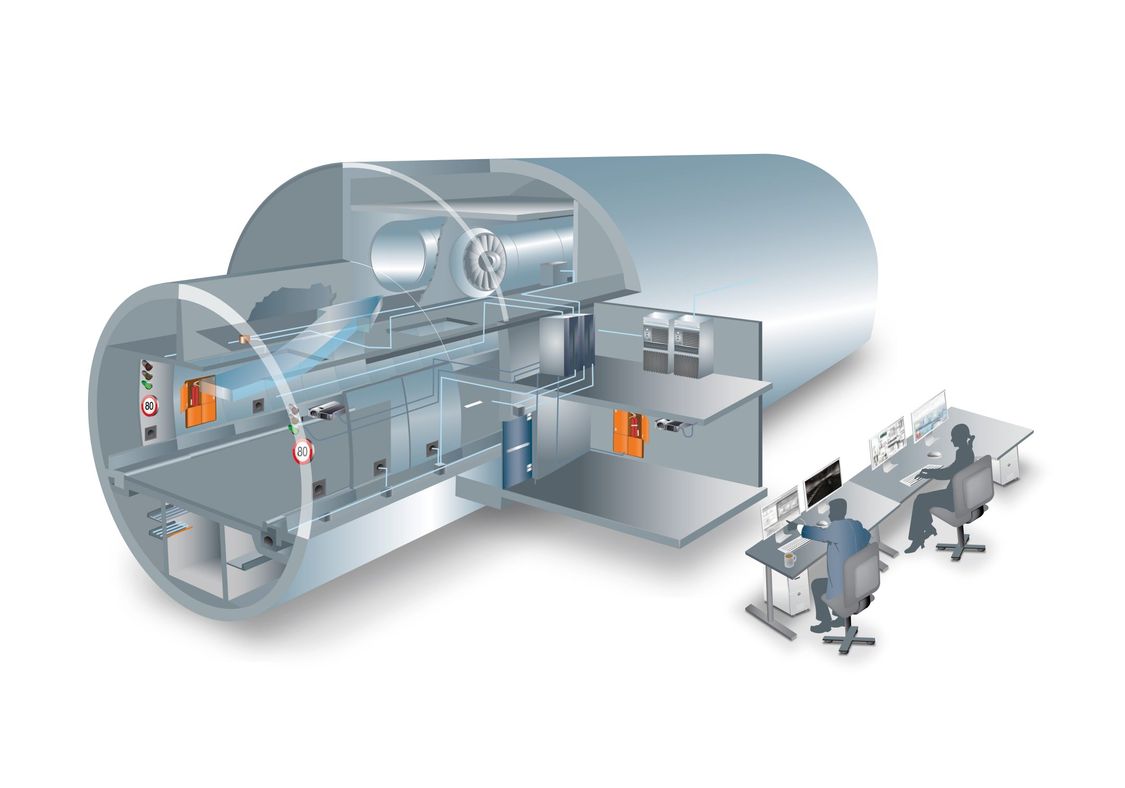

水冷变频驱动系统应用在盾构机刀盘驱动系统,泥浆泵及皮带机系统等各个方面,系统包括低压驱动系统、PLC控制系统、HMI上位监控系统、以及其它辅助子系统。作为大功率隧道掘进设备,盾构刀盘系统对变频器过载能力要求高,其作业环境也较为恶劣。西门子水冷低压多传动驱动系统优秀的模块化设计及高效的散热水平为盾构机刀盘系统的平稳运行提供了保障,并保证了系统的先进性、可靠性和可扩展性。

客户受益

  • 基于TIA的驱动与自动控制系统、信号采集系统、保证了整个系统高度集成、无缝连接并良好兼容。
  • 西门子产品的优秀品质和模块化设计理念,确保驱动系统具有强大的冗余能力、升级能力和可靠性,保护用户投资。
  • 系统功能强大,运用灵活自如,操作方便。
  • 系统稳定运行,故障停机维修成本降到最低。

重要客户和主要业绩

  • 中国铁建重工集团有限公司莫斯科12x350kW盾构刀盘驱动系统及315kW皮带机驱动系统
  • 中交天和机械设备制造有限公司南京和燕路18x350kW刀盘盾构系统

概述

西门子工厂自动化工程有限公司能够将西门子的产品和西门子在冶金行业的经验紧密结合,在连铸、酸洗、棒线材以及轧机传动工艺提供控制系统及传动的系统集成方案、项目实施与管理、技术服务和升级改造。

重要客户和主要业绩

  • 鞍山钢铁集团公司2150热轧线3#卷取机升级改造
  • 宝钢2050 热轧3#卷取机改造
  • 湖北新冶钢小棒厂轧机改造
  • 酒钢不锈钢炉卷轧机下卷取芯轴传动系统扩容
  • 沙钢润忠高铁1#高线系统升级改造
  • 奥森钢铁1080高炉主卷扬
  • 日钢2150飞剪改造
  • 沙钢转炉连铸机改造

顶部驱动钻井装置电气系统

石油钻机顶部驱动钻井装置是21世纪钻井三大技术装备之一,是当今钻井装备中技术含量高、结构复杂的机电一体化设备。从2003年起,北京石油机械厂DQ70BSC型(7000米)、DQ90BSC(9000米)型、DQ40BC(4000米)和DQ120BC(12000米)型顶部驱动项目全套采用西门子电控系统,实现了交流顶驱国产化,标志着中国在该领域已跻身国际先进水平的行列。截止到2018年,我们已顺利交付了530套电控系统。

我们提供西门子电气系统解决方案、项目管理与工程实施、电柜系统集成、现场安装调试和服务。

  • 主传动采用两个功率为400HP的异步感应电动机(北石顶驱专用电机),交流变频驱动(自动实现转矩控制与速度控制方式切换),有几种不同的驱动结构,可满足不同用户的要求。双电机的可以实现单、双电机主/从控制运行。
  • 采用西门子的闭环矢量控制方式驱动主电机,可在零转速时持续提供高转矩。
  • 控制系统采用西门子可编程控制器和Profibus总线(光、电网络)等先进技术,可完成钻井、旋扣、上卸扣、管子处理、IBOP的遥控控制和井喷时的快速应急操作等顶驱工艺要求的所有功能,并自动实现转矩限幅与控制方式的切换,大大提高了钻进时的效率和安全性。
  • 系统采用模块化设计,运输和现场安装方便快捷。具有较强的自诊断和保护功能,保证系统工作安全可靠。
  • 由PROFIBUS-DP总线构成现场总线网络;
  • 控制系统由S7-300(CPU315-2DP)、ET200M构成,上位系统是MP277,一体化工控机PC627;
  • 驱动系统有SINAMICS S120, Master-Drive 6SE70等驱动柜组成;
  • 高品质、高效率的工程项目管理和工程实施
  • 国际先进水平的自动化产品和专业的技术解决方案
  • 及时快速响应的本地化服务

北京石油机械厂石油钻机顶部驱动钻井装置电气与驱动控制系统

SFAE石油钻机行业解决方案

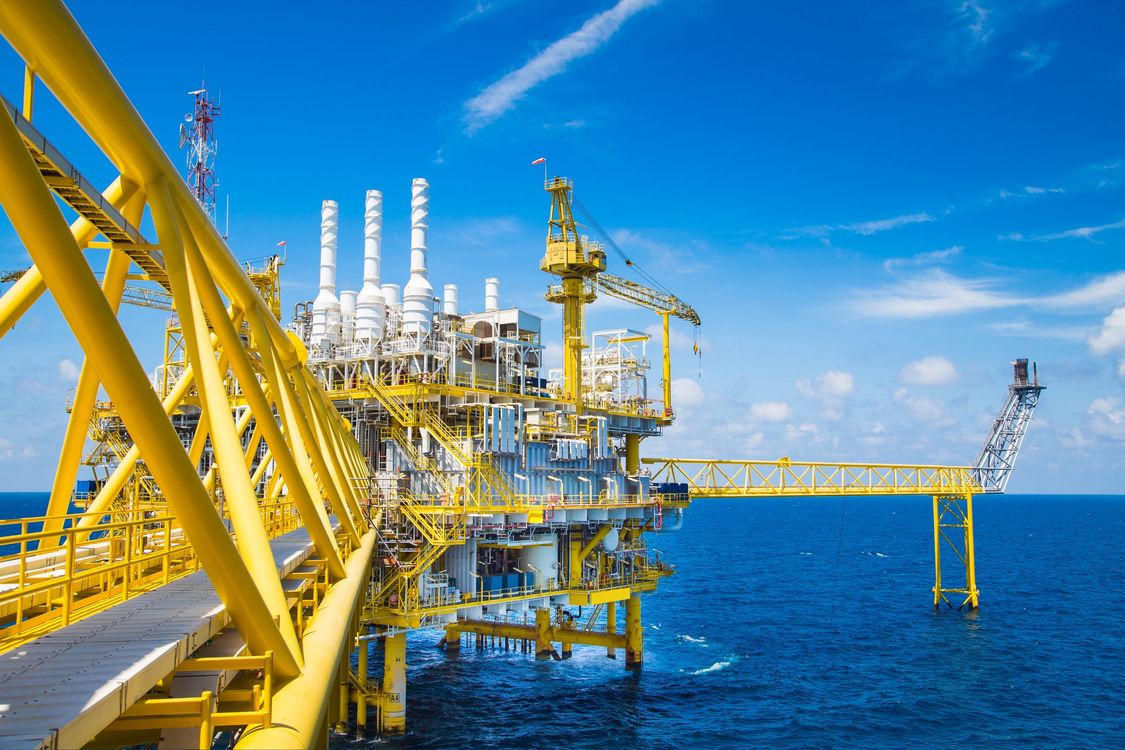

我们提供西门子海洋、陆地石油钻机的电气系统解决方案、项目管理与工程实施、电柜系统集成、现场安装调试和服务

系统解决方案 = GEN + PMS + TRAN + DRV + Motor

  • Gen= 发电系统
  • PMS= 动力管理系统
  • Tran= 变压器
  • DRV= 中/低压驱动器
  • Motor= 中/低压电机
  • “+”= 通讯与连接
  • 系统的设计制造符合“先进、可靠、安全、方便、国际通用”的原则,采用先进、成熟的新技术、新结构。
  • 系统包括泥浆泵驱动系统、顶驱和转盘驱动系统、绞车驱动系统。
  • 电气系统符合中国船级社标准(CCS)。
  • 钻井模块驱动系统选用SIEMENS新一代SINAMICS S120水冷智能驱动系列产品,整流部分采用4组基本型电源模块虚拟24脉动公用直流母线的方式,驱动绞车顶驱、转盘和泥浆泵系统,绞车、顶驱和转盘可实现能耗制动。
  • 驱动控制系统采用CU320驱动控制器,通过DRIVE-CLiQ网络与驱动设备相连,提高系统可靠性。
  • 柜门安装防滑安全扶手,柜内元器件安装满足板前维
  • 变频器和制动电阻设计考虑了平台的晃动和倾斜。
  • 高品质、高效率的工程项目管理和工程实施
  • 国际先进水平的自动化产品和专业的技术解决方案
  • 及时快速响应的本地化服务
  • 丰富的认证技术(DNV、ABS、CCS)
  • 中海油惠州海上钻井平台电气系统
  • 南阳二机厂匈牙利7000米交流变频钻机电控系统
  • 辽河油田CP-300自升式钻井平台VFD和PMS系统
  • 宝鸡石油CPTDC300英尺海上平台钻井模块

概述

西门子在工业驱动领域具有数十年设计开发和生产高性能逆变器产品的经验,其产品广泛应用在全球范围内。基于西门子全面的产品和控制系统,凭借丰富的工程能力,我们能够为以下各种应用提供相关的能源转换系统解决方案。作为西门子全集成电力系统的一部分,我们提供的电能转换系统致力于 “以高的电能质量和效率将电能可靠转换”的。

储能系统解决方案

随着对安全可靠电力需求的增加,能源系统基础设施也需要不断发展和创新,以适应这种增长。



先进的储能系统可以提高电力系统运行性能和电网可靠性,更好地整合可再生能源,平衡供需关系,确保在主电源中断时能够随时提供电力。储能系统可以广泛应用于发电、输电、变电、配电、用电各个环节。



基于电力电子技术的功率变换系统愈加重要,并变得更加复杂。我们能够提供基于SINAMICS 技术的模块化的高效、性能卓越、灵活的功率转换逆变器(PCS),适应于各种能源类型转和电网规范需求,广泛的应用。

我们主要提供以下功率范围、电压等级、冷却方式的储能变流器产品:

注: 其它功率范围及技术要求的需求,请联系咨询。

空冷类型
型号
SINAMICS
PCS 120
PCS 300
PCS 600
PCS 900
PCS 950H
PCS 1200H
功率等级
KW
120
300
630
900
950
1200
额定交流电流
A
192
490
985
1405
1025
1270
额定直流电流
A
200
549
1103
1574
1148
1422
额定并网电压
V
400V
550V
水冷类型
型号
SINAMICS
PCS 1200HL
PCS 1400HL
功率等级
KW
1200
1400
额定交流电流
A
1270
1560
额定支流电流
A
1422
1740
额定并网电压
V
550V

控制器能够提供的电压频率调节和控制功能、全面的PCS 系统监控、以及快速的连接 BMS和 EMS 和 SCADA 系统。

在 Math Works Simulink 中提供有模块化软件块,以满足电池储能系统的典型电网型式。使用 MATLAB® 和 Simulink 自动生成可执行 PLC 代码,进行基于模型的设计,可实现一次控制器的自动可靠设计。



此外,我们也提供:

1.PCS集装箱方案 (储能变流器+变压器+中压开关柜)

2.能源管理系统和SCADA

3.系统建模和仿真服务

  • 南都电源无锡新加坡工业园区20MW/160MWh 储能电站
  • 南都电源苏州工业园3MW 储能电站
  • 广州南沙华润热电厂9MW/4.5MWh 储能调频项目
  • 英国1.2MW/1MWh 储能一次调频项目
  • 澳大利亚西部电力公司Perenjori 2.4MW/1MWh 储能项目
  • 澳大利亚 Territory Generation 5MW/2.5MWh 储能项目

定制化的电能转换系统解决方案

除了标准的电力储能系统和岸电电源系统解决方案外,我们凭借先进的西门子逆变器产品和丰富的软件功能,以及西门子工程公司的系统全集成和丰富的工程经验,能够为用户提供定制化的电压/频率转换、测试电源、节能转换等特殊应用需求的电能转换解决方案。

  • 上海外高桥发电厂6MVA 特殊功率转换系统系统
  • 重庆美的3MVA变频电源测试系统

岸电变频电源解决方案

岸电系统是指船舶在靠泊停港期间,停止船舶上的发电机,改用陆地电源供电,从而减少船舶发电机使用,减少废气排放的船舶供电方式,实现以电代油、节能减排的目的。

岸电系统主要包括

1、岸上供电系统;

2、电缆连接系统;

3、船上受电系统;



西门子方案采用SINAMICS S120系列针对变频电源应用的专业逆变模块作为岸基供电系统的核心,整体系统具备:四象限整流单元(IGBT)、短路故障穿越、结构模块化易于扩展、开放性系统以及并网同步切换等特点,可根据用户需求提供440V/60HZ,6.6KV/60HZ, 400V/50HZ,6KV/50HZ等多种制式电源上船的整体解决方案。



“交通运输是节能减排的重要领域,实施岸电工程项目是绿色航运发展的必由之路。 作为世界上最大的资源节约型技术供应商之一,西门子在提高能效和节能减排方面有着全面的解决方案,这其中包括全方位的岸电系统。



西门子能够为岸电系统提供完备的从咨询、设计到制造执行等全方面的整体解决方案,功率范围覆盖500KVA – 20MVA,适用于散货码头、集装箱码头以及大型邮轮码头。

  • 深圳妈湾电厂2*800kVA固定式岸电项目
  • 深圳盐田国际集装箱码头2*4MVA可移动式岸电项目
  • 深圳大铲湾现代港口集装箱码头2*2.5MVA岸电项目
  • 海洋石油工程股份有限公司建造公司2*1MVA变频电源系统项目
