SCALANCE X-100 非网管型交换机和介质转换器

Image of a SCALANCE X-100 unmanaged Industrial Ethernet switch

用于经济地设计小型网络

SCALANCE X-100 非网管型工业以太网交换机适用于机器级应用。坚固耐用的 SCALANCE X-100 交换机适合电气和光纤网络,甚至可耐受十分恶劣的环境条件。

SCALANCE X-100 交换机可完美满足用户需求

TIA Selection Tool

产品系列

SCALANCE X-100 详情

了解使用西门子 SCALANCE X-100 交换机可以实现的目标

XC-100
XR-100WG
XB-100
X-100 介质转换器
X-100

端口特性(最大值)

电气/光纤

24x RJ45 / 2x SC 或 ST
24x RJ45
24x RJ45 / 2x SC 或 ST
1x RJ45 / 1x ST
8x RJ45
温度范围
 -40 °C 到 +70 °C
0 °C 到 +60 °C
0 °C 到 +60 °C
 -10 °C 到 +60 °C
 -20 °C 到 +60 °C
设计/防护等级
塑料外壳 / IP20
金属外壳 / IP30
塑料外壳 / IP20
金属外壳 / IP30
金属外壳 / IP30
传输速率
10/100 Mbit/s
10/100 Mbit/s
10/100 Mbit/s
100 Mbit/s
10/100 Mbit/s
软件覆盖
非网管型
非网管型
非网管型
非网管型
非网管型
特性
针对机动车辆进行了认证
19" 机架,安装深度极小
适用于楼宇自动化
环网兼容
以太网供电 (PoE)
工业产品网上商城

具有工业标准设计

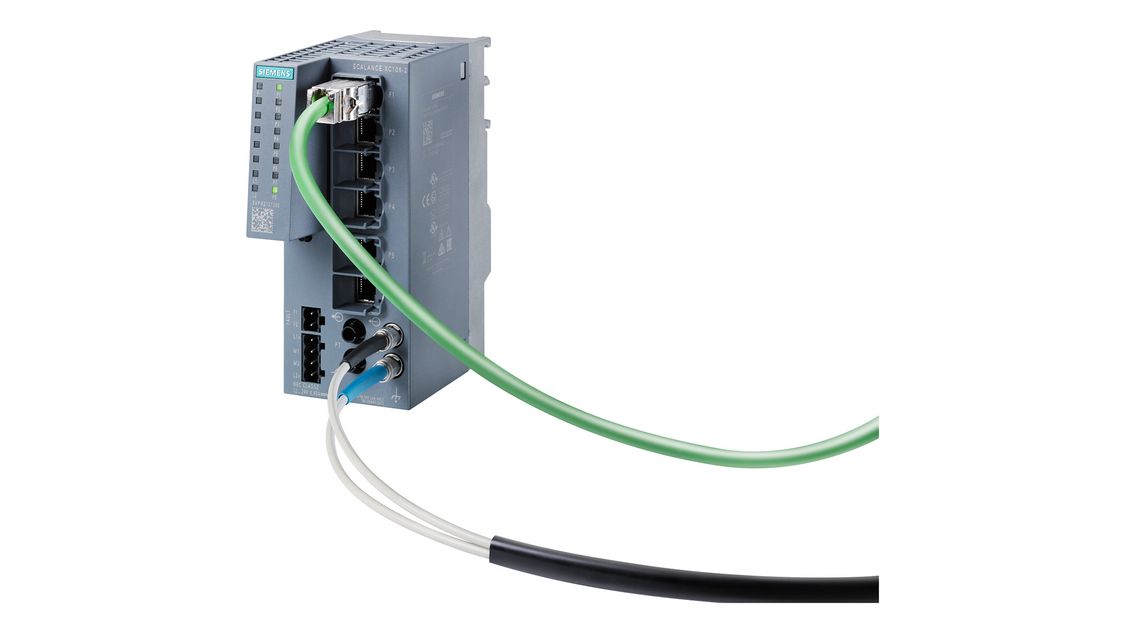

借助于带有电气和/或光纤端口的坚固非网管型工业以太网交换机 SCALANCE XC-100,可在机器级实现成本优化的联网。SCALANCE X108PoE 还集成有以太网供电功能,可节省安装成本:数据和电源在同一根电缆上传输(铁路认证标准 EN 50155)。

典型应用

SCALANCE XC-100 交换机适合在控制柜内使用。这些交换机耐受恶劣的环境条件,可在 -40°C 到 +70°C 的极宽温度范围内以及在爆炸风险很高的区域内(ATEX 和 IECEx 的 2 区)使用。

视频:SCALANCE X-100

请观看视频以了解如何使用 SCALANCE X-100 来经济灵活地构建电气和光纤工业网络拓扑,为将来物联网 (IoT) 的各方面需求以及具有通信功能的机器设备的联网做好充分准备。

西门子工业产品网上商城中的 SCALANCE XC-100 非网管型交换机

立即选型和订货

FastConnect – 棋高一着的布线系统

结构化布线是工业总线系统或网络的基础,必须要满足比办公环境中的布线高得多的要求。在工业环境中,安装电缆必须要符合严格要求。西门子提供了 FastConnect 这一满足所有这些要求的系统:可在现场组装,快速、方便而不会出错。

成本优化、节省空间的机架式交换机

成本优化的非网管型 SCALANCE XR-100WG 19" 机架式交换机(工作组)安装深度较小,这意味着两台交换机可安装在两个侧面以节省控制柜内的空间。

典型用途

SCALANCE XR-100WG 交换机非常适合广泛的工业相关应用和控制室。它们具有多达 24 个高速以太网端口,配有冗余电源的 24 V DC 型号即使在电源出现故障时也能可靠运行。

工业产品网上商城中的 SCALANCE XR-100WG 非网管型交换机

立即选型和订货

FastConnect – 棋高一着的布线系统

结构化布线是工业总线系统或网络的基础,必须要满足比办公环境中的布线高得多的要求。在工业环境中,安装电缆必须要符合严格要求。西门子提供了 FastConnect 这一满足所有这些要求的系统:可在现场组装,快速、方便而不会出错。

适合工业和楼宇应用的多用途交换机

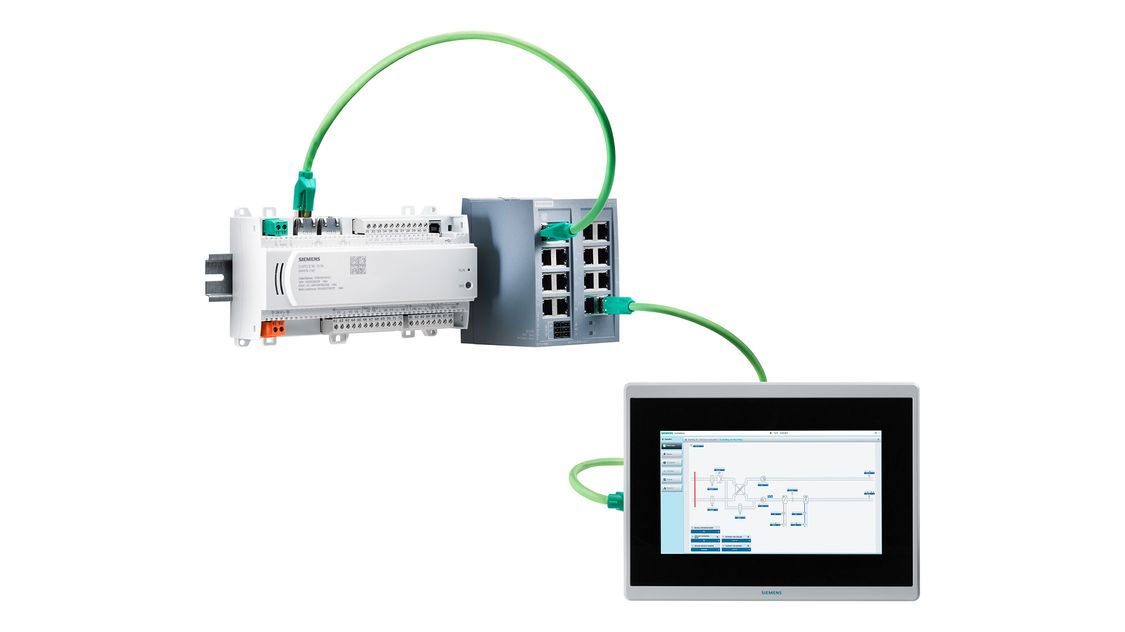

SCALANCE XB-100 非网管型工业以太网交换机具有较高端口密度(多达 24 个 RJ45 端口),数据速率为 10/100 Mbit/s。它们具有塑料外壳,重量轻且结构紧凑,适合安装在控制柜内。带有光纤接口的型号可用来建立电气及光纤总线型和星型拓扑,即使在有爆炸风险的区域内也如此。

典型用途

所有 SCALANCE XB-100 设备都具有冗余 24 V DC 电源,因此非常适合工业应用。借助于 24 V AC (50/60 Hz) 电源,它们还非常适合楼宇自动化领域中的监视、控制与优化设备的以太网连接。

工业产品网上商城中的 SCALANCE XB-100 非网管型交换机

立即选型和订货

FastConnect – 棋高一着的布线系统

结构化布线是工业总线系统或网络的基础,必须要满足比办公环境中的布线高得多的要求。在工业环境中,安装电缆必须要符合严格要求。西门子提供了 FastConnect 这一满足所有这些要求的系统:可在现场组装,快速、方便而不会出错。

定制化转换

借助于紧凑式 SCALANCE X101-1 介质转换器,可在工业以太网网络内实现电信号到光信号的经济转换。这些介质转换器可桥架最大 26 km 的距离。

典型用途

具有坚固金属外壳的 SCALANCE X-100 工业以太网介质转换器经过优化,可组装在标准导轨和 SIMATIC S7-300 安装导轨上。这些介质转换器通常与要连接的部件一起放置在控制柜内。它们可在总线型、星型和环型拓扑中使用。

工业产品网上商城中的 SCALANCE X-100 介质转换器

立即选型和订货

FastConnect – 棋高一着的布线系统

结构化布线是工业总线系统或网络的基础,必须要满足比办公环境中的布线高得多的要求。在工业环境中,安装电缆必须要符合严格要求。西门子提供了 FastConnect 这一满足所有这些要求的系统:可在现场组装,快速、方便而不会出错。

工业以太网:用于实现高效工业网络的总线系统

了解如何通过工厂网络间的端到端、安全和高速数据交换,跨公司边界以及在整个公司范围内实现开放的一体化自动化通信。
