SCALANCE X-200

Overview of the SCALANCE X-200 product family

网管型二层工业以太网交换机

采用 SCALANCE X-200 交换机,轻松可靠地为许多工业应用适配解决方案,并且能够从该机型的最大处理灵活性方面受益。该机型设计坚固、紧凑,配设有多种端口,可以适配许多不同的需求。

根据您的需求选择合适的 SCALANCE X-200交换机

TIA 选型工具

通过工业商城直接选择和订购

滑轨安装 SCALANCE X-200 交换机(带有布线和数字元件)图片

获取促销产品包-并快速连接低成本千兆级网络

千兆级网络为收集、聚集和处理大量数据,并通过适当的安全概念将数据传输到云端提供了先决条件。凭借西门子促销产品包,您只需几个简便的步骤即可建立经济高效的千兆级网络。

产品系列

SCALANCE X-200 详情

了解您可通过 SCALANCE X-200 交换机实现哪些目的。

XC-200
XF-200
XP-200
XB-200
X-200IRT
X-200IRT PRO


端口特征(最大)

电气/光学

24x RJ45 /
2x ST 或 SC 或 SFP
8x RJ45 /
4x LC, SC RJ 或 2x ST
16x M12
13x RJ45 /
3x SC 或 ST
4x RJ45 / 4x SC RJ
4x RJ45 / 3x SC RJ
温度范围
 -40 °C 至 +70 °C
 -40 °C 至 +60 °C
 -40 °C 至 +70 °C
0 °C 至 +60 °C
 -25 °C 至 +60 °C
 -40 °C 至 +70 °C
设计/防护等级
塑料外壳 / IP20
塑料外壳 / IP20
金属外壳 / IP65
塑料外壳 / IP20
金属外壳 / IP30
金属外壳 / IP65/67
传输速度
10/100/1000 Mbit/s
10/100 Mbit/s
10/100/1000 Mbit/s
10/100 Mbit/s
10/100 Mbit/s
10/100 Mbit/s
软件范围
网管型二层型号
网管型二层型号
网管型二层型号
网管型二层型号
网管型二层型号
网管型二层型号
特殊特征
EEC 型号,保形涂层
ET 200SP 设计,保形涂层
户外准备,铁路应用认证

实时应用,PROFINET IRT
户外实时应用,PROFINET IRT
工业商城

通用灵活型交换机

SCALANCE XC-200 工业以太网交换机提供多种功能;虚拟局域网(VLAN)、冗余机制和可选完整 PROFINET 或以太网/IP诊断相集成。



使用快速以太网和千兆型号,可建立强大、可靠的工业以太网网络,电气和光学拓扑也是如此。对于带宽密集型应用,例如:隧道或高可用性控制概念,SCALANCE XC-200 千兆型号是理想的选择。

典型应用

得益于广泛的特性,例如:扩展的温度范围(‐40℃ 至 +70℃)以及铁路应用(轨道侧)和防爆区域(ATEX 2 区,IECEx)的批准,各型号 SCALANCE XC-200 交换机可灵活地部署在多种环境中:机器制造、汽车行业、餐饮行业以及带有视频传输的隧道中轨道安装线路,例如:高度检查或石油和天然气行业。此外,利用光纤监控功能可以监控光纤线路有无磨损或污染,从而避免停机。

视频:SCALANCE XC-200

控制面板内外的应用和高性能千兆位:观看视频,了解 SCALANCE XC-200 工业以太网交换机的优势。

SCALANCE XC-200 网管型,工业商城

立即选择并订购

FastConnect – 布线系统紧扣需求

结构化布线是工业总线系统或网络的基础,并且必须满足比办公区域布线更高的要求。工业环境中对电缆安装提出了严格要求。西门子提供 FastConnect,这是一种满足所有以下要求的系统:现场组装-快速、简便且无错误。

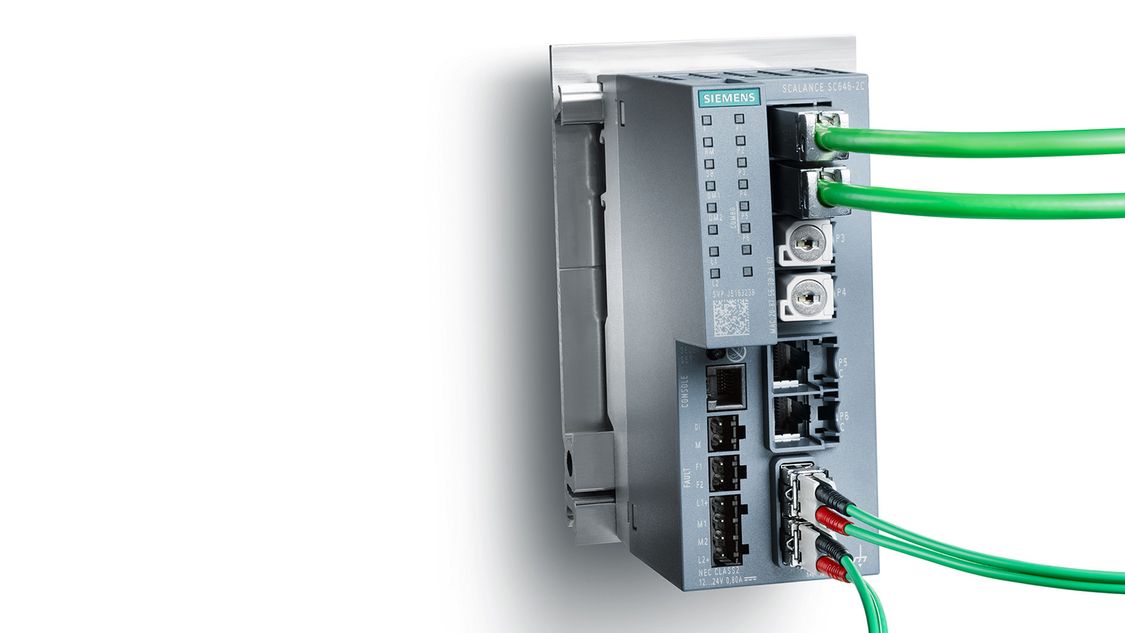

SCALANCE SC-600

SCALANCE S 工业安全设备作为网络安全保护自动化网络的一部分,无缝连接到办公和IT领域的安全结构中。

插入式收发器

插入式收发器能够灵活地为 SCALANCE 系列网络组件配备相应的 SFP 插槽,适配光学连接。

网络组件插头

充分利用工业以太网设备:使用西门子网络组件插头。

过程工业适用的工业以太网交换机

了解我们强大的 SCALANCE X-200 工业以太网交换机,以满足过程工业的严格要求。

平滑且灵活

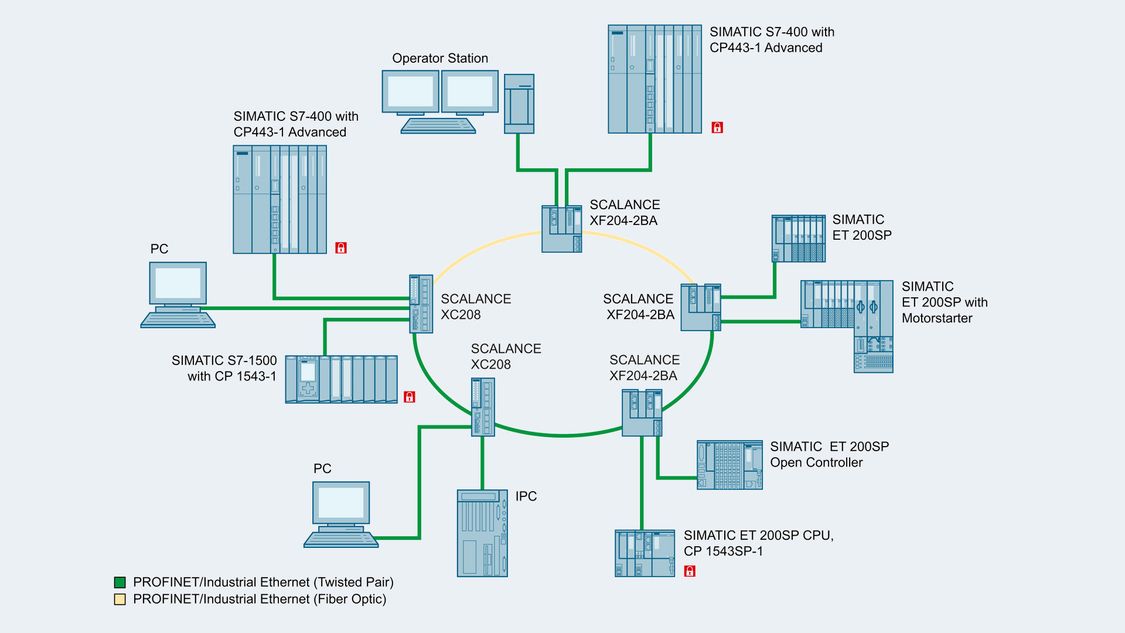

SCALANCE XF-200BA 工业以太网交换机具有与 SIMATIC ET 200SP 相同的极具平滑的设计,并具有灵活的总线适配器概念:这样可以为铜缆或光纤电缆安装各种网络拓扑。此外,SCALANCE XF-200 交换机具有与SIMATIC ET 200S 相同的平滑设计,并配有多种端口和对角电缆接口。

典型应用

由于配有涂层印刷电路板(保形涂层),并且温度范围为 -40℃ 至 +70℃,网管型交换机非常适合用于制造和过程自动化,例如:汽车制造或石油和天然气行业。

SCALANCE XF-200 网管型,工业商城

立即选择并订购

FastConnect – 布线系统紧扣需求

结构化布线是工业总线系统或网络的基础,并且必须满足比办公区域布线更高的要求。工业环境中对电缆安装提出了严格要求。西门子提供 FastConnect,这是一种满足所有以下要求的系统:现场组装-快速、简便且无错误。

过程工业适用的工业以太网交换机

了解我们强大的 SCALANCE X-200 工业以太网交换机,以满足过程工业的严格要求。

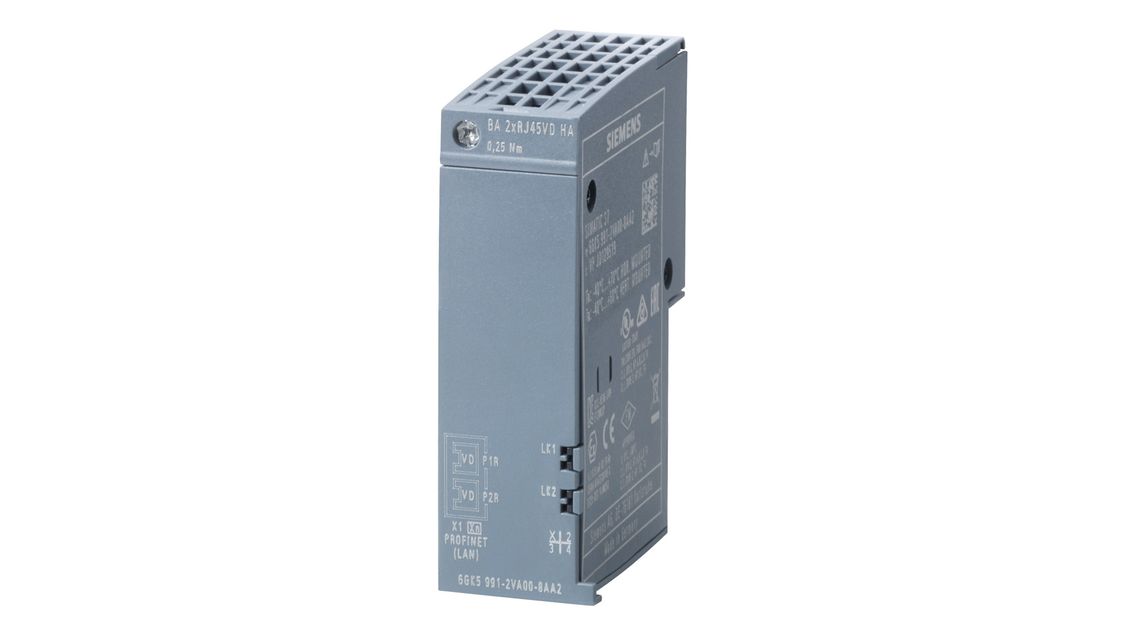

总线适配器 BA 2xRJ45VD HA

BA 2xRJ45VD HA 总线适配器能够通过 4 线电缆(双绞线)进行标准以太网通信,并通过 2 线电缆(单个双绞线)进行数据传输。这表明现有的 PROFIBUS DP 基础设施可以继续使用,从而避免在现场层进行成本高昂的改造。

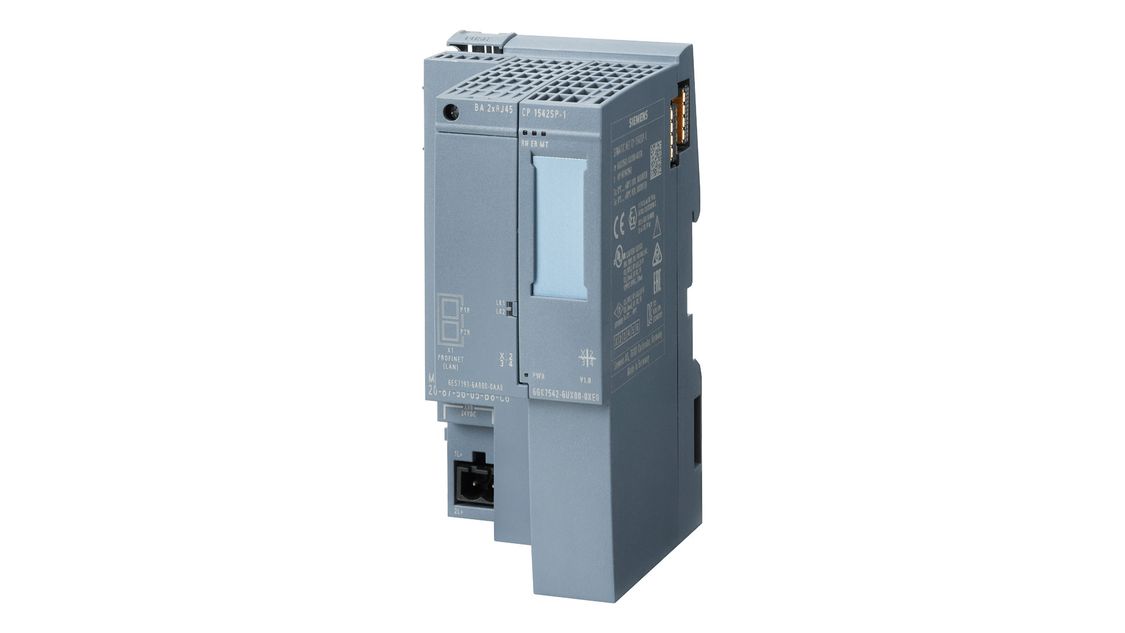

SIMATIC ET 200SP 总线适配器

凭借 SIMATIC ET 200SP 总线适配器,连接系统更加灵活。

恶劣环境中无机柜使用

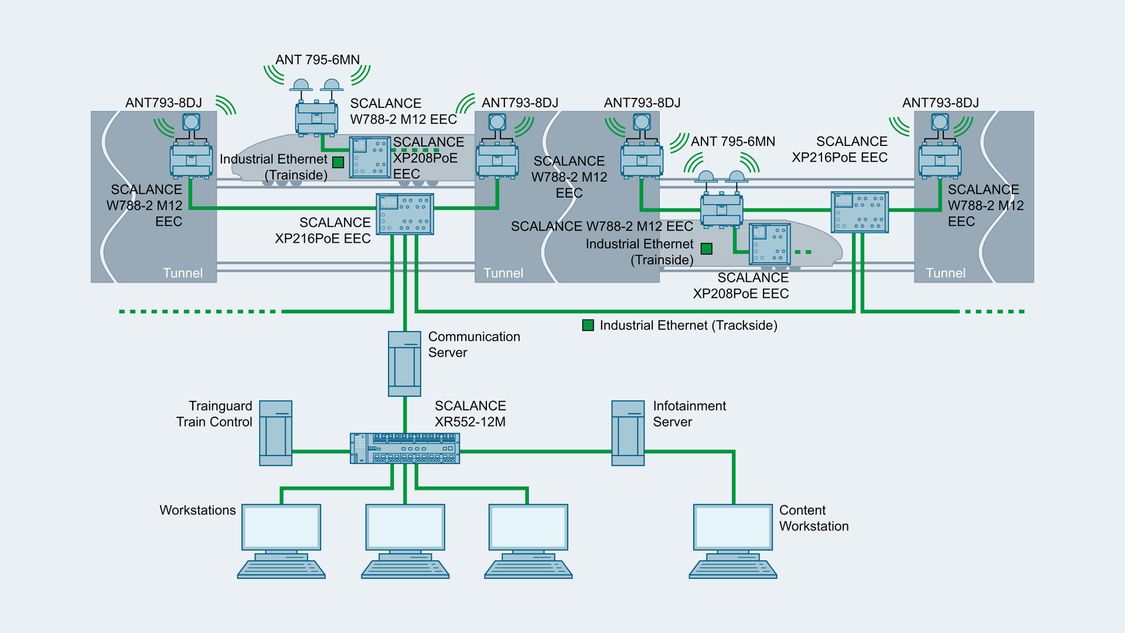

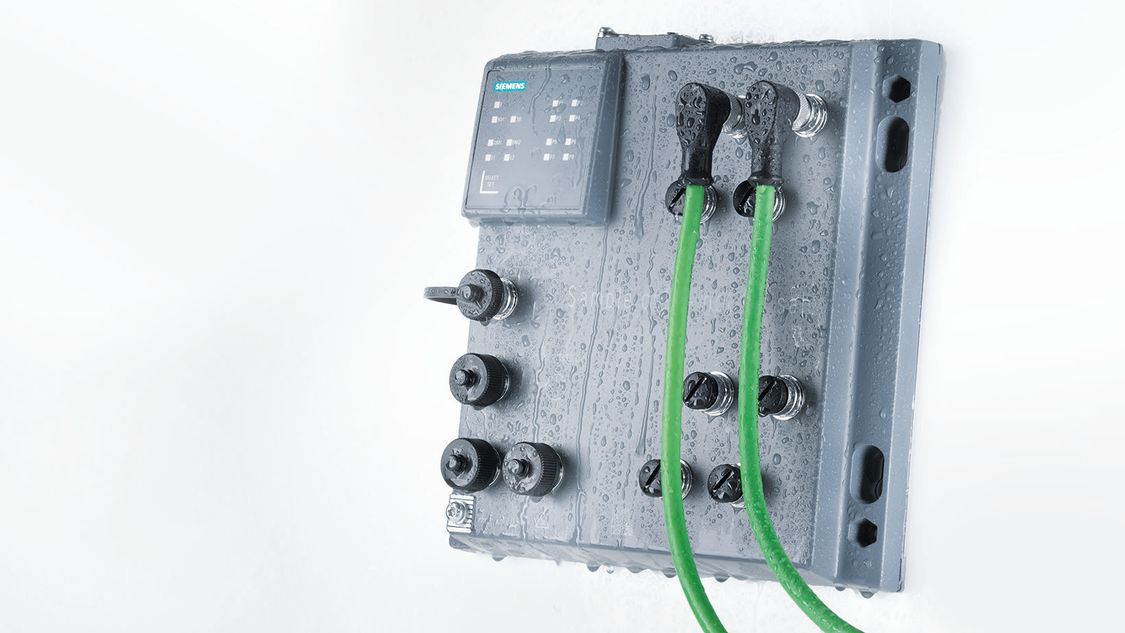

SCALANCE XP-200 产品系列的网管型交换机采用 M12 连接技术中的坚固平滑金属外壳,以提供高度防护(IP65)。四个千兆端口能够传输大量数据;根据 IEEE 802.3at 类型 2,总输出为 120W 的设备可通过以太网供电(PoE)进行供电。正如所有网管型二层交换机,SCALANCE XP-200 具有多种固件功能(例如:虚拟局域网(VLAN)和冗余机制),必要时这些功能可进行交换,以保证完整的 PROFINET 或以太网/IP 诊断。

典型应用

无机柜设计型号适于在室内和室外使用。因此,从汽车、运输、餐饮到石油和天然气,许多行业均提供了稳健可靠的运营。

视频:SCALANCE XP-200

观看视频,了解如何使用 SCALANCE XP-200 工业以太网交换机确保可靠的端到端数据传输,即使是在最恶劣的环境中。

SCALANCE XP-200 网管型,工业商城

立即选择并订购

FastConnect – 布线系统紧扣需求

结构化布线是工业总线系统或网络的基础,并且必须满足比办公区域布线更高的要求。工业环境中对电缆安装提出了严格要求。西门子提供 FastConnect,这是一种满足所有以下要求的系统:现场组装-快速、简便且无错误。

网络组件插头

充分利用工业以太网设备:使用西门子网络组件插头。

过程工业适用的工业以太网交换机

了解我们强大的 SCALANCE X-200 工业以太网交换机,以满足过程工业的严格要求。

所需空间小,功能更齐备–包含 PROFINET 和以太网/IP

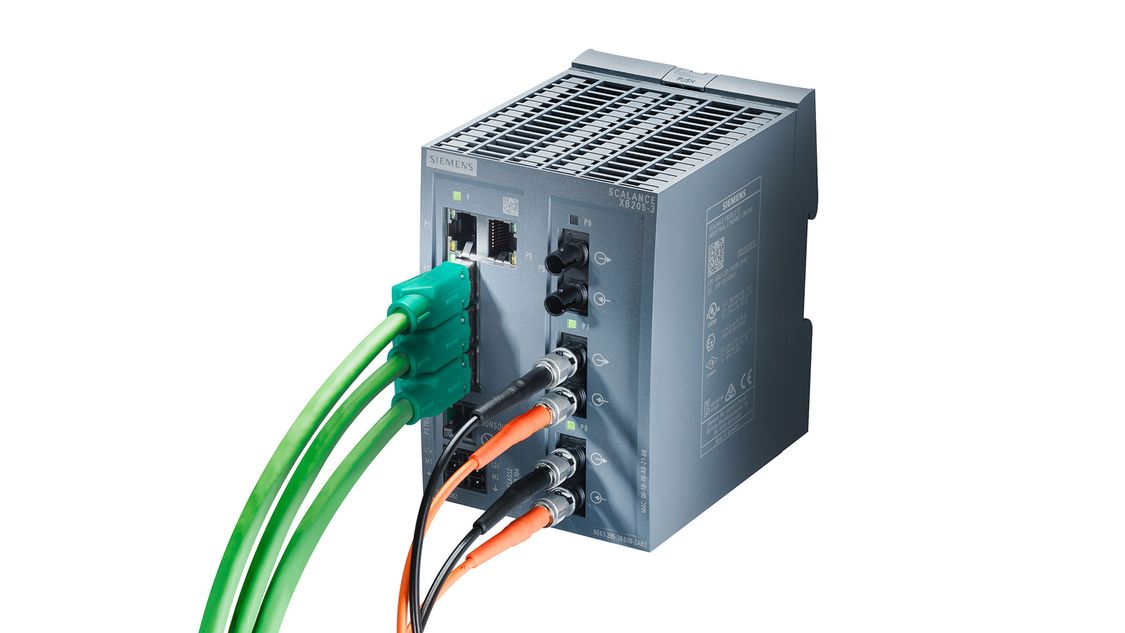

SCALANCE XB-200 产品系列的网管型交换机节省空间,并具有重量轻、与行业兼容的塑料外壳。该系列支持 PROFINET 和以太网/IP (可选可交换),因此可用于实时通信应用。

典型应用

SCALANCE XB-200 工业以太网交换机,凭借其 VLAN (虚拟局域网)功能支持虚拟网络的设置,也可部署在潜在易爆区域(IECEx/ATEX 2区 /UL HazLoc)。

视频:SCALANCE XB-200

观看视频,了解西门子通用 SCALANCE XB-200(具有多种工业网络设计功能)。

SCALANCE XB-200 网管型,工业商城

立即选择并订购

FastConnect – 布线系统紧扣需求

结构化布线是工业总线系统或网络的基础,并且必须满足比办公区域布线更高的要求。工业环境中对电缆安装提出了严格要求。西门子提供 FastConnect,这是一种满足所有以下要求的系统:现场组装-快速、简便且无错误。

插入式收发器

插入式收发器能够灵活地为 SCALANCE 系列网络组件配备相应的SFP插槽,适配光学连接。

严格实时操作

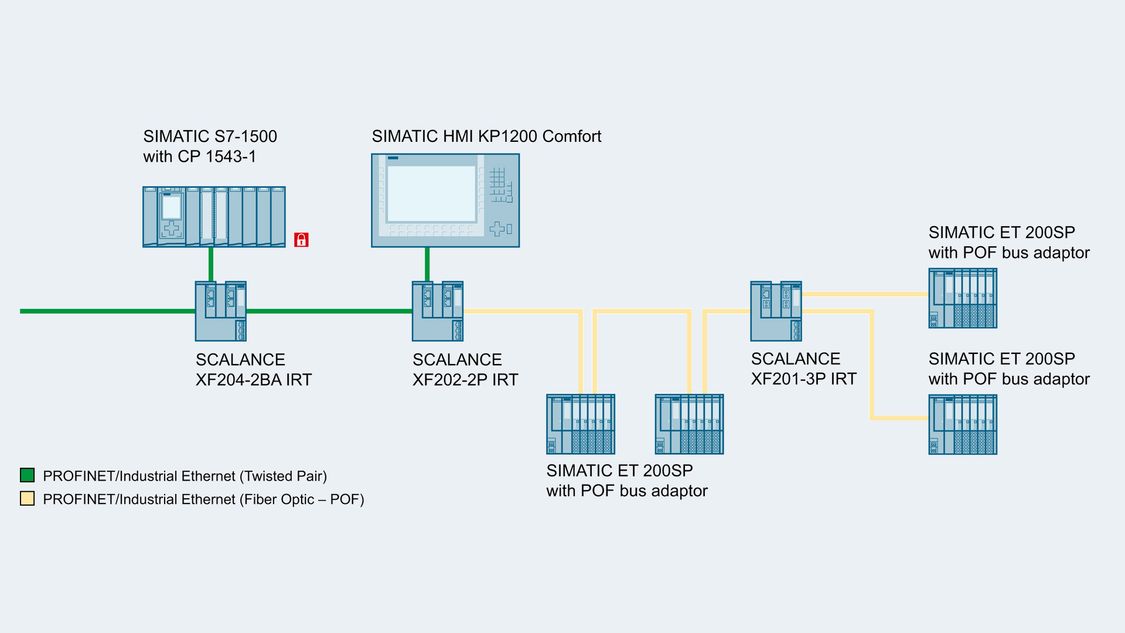

专用于严格实时应用:SCALANCE X-200IRT 网管型工业以太网交换机采用极具紧凑或平滑的设计,且特别易于使用。

典型应用

SCALANCE X-200IRT 网管型工业以太网交换机(同步实时)用途极其广泛,可用于PROFINET 环境中的机器级应用,直至联网的工厂应用。具有集成实时 ASIC 的 SCALANCE X-200IRT 实时交换机是高性能、同步运动控制应用的理想选择。

SCALANCE X-200IRT 网管型,工业商城

立即选择并订购

FastConnect – 布线系统紧扣需求

结构化布线是工业总线系统或网络的基础,并且必须满足比办公区域布线更高的要求。工业环境中对电缆安装提出了严格要求。西门子提供 FastConnect,这是一种满足所有以下要求的系统:现场组装-快速、简便且无错误。

网络组件插头

充分利用工业以太网设备:使用西门子网络组件插头。

SIMATIC ET 200SP 总线适配器

凭借 SIMATIC ET 200SP 总线适配器,连接系统更加灵活。

工业以太网 – 高效工业网络的总线系统

了解如何通过工厂网络之间端到端、安全和快速的数据交换,在整个公司内和企业范围内实施开放、集成的自动化通信。
