SCALANCE X-300

Detailed view of a SCALANCE X-300 switch

二层网管型工业以太网交换机

网管型工业以太网交换机 SCALANCE X-300 具有很强的功能和极高应用灵活性,分为紧凑型交换机以及 19" 机架式交换机。它们可用来方便地扩展工厂网络,并通过主机系统与机器设备可靠交换数据。

SCALANCE X-300 交换机可完美满足用户需求

TIA Selection Tool

产品系列

SCALANCE X-300 详情

了解使用西门子 SCALANCE X-300 交换机可以实现的目标

XR-300WG
X-300
XR-300

端口特性(最大值)

电气/光纤

24x RJ45 /
4x SFP
20x RJ45 /
4x SC, ST 或 SFP
24x RJ45 /
24x SC, ST 或 SFP
温度范围
0 °C 至 +60 °C
 -40 °C 至 +60 °C
 -40 °C 至 +70 °C
设计/防护等级
金属外壳 / IP30
金属外壳 / IP30
金属外壳 / IP20
传输速率
10/100/1.000 Mbit/s
10/100/1.000 Mbit/s
10/100/1.000 Mbit/s
软件覆盖
非网管型,第二层
非网管型,第二层
非网管型,第二层
特性

19" 机架,

安装深度极小

提供带有 2 个介质模块的型号,

PoE 和 EEC 型号

19" 机架,最多 12 个介质模块,

PoE 和 EEC 型号

工业产品网上商城

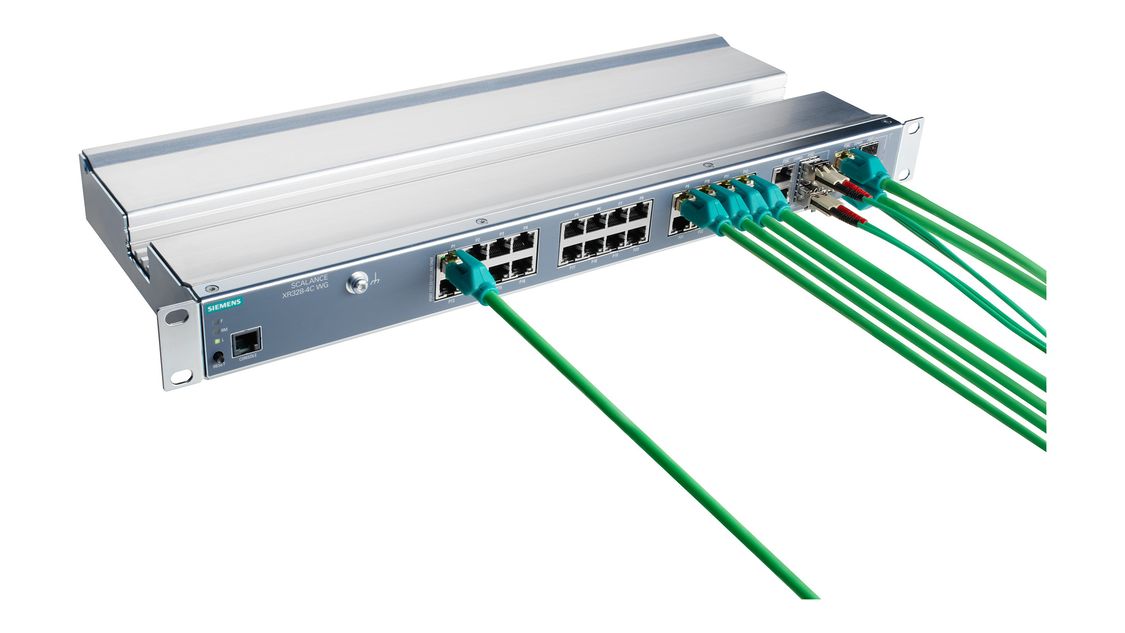

成本优化,安装深度小

成本优化的网管型  SCALANCE XR 300WG 19" 机架式交换机(工作组)安装深度较小,这意味着两台交换机可安装在两个侧面以节省控制柜内的空间。

典型用途

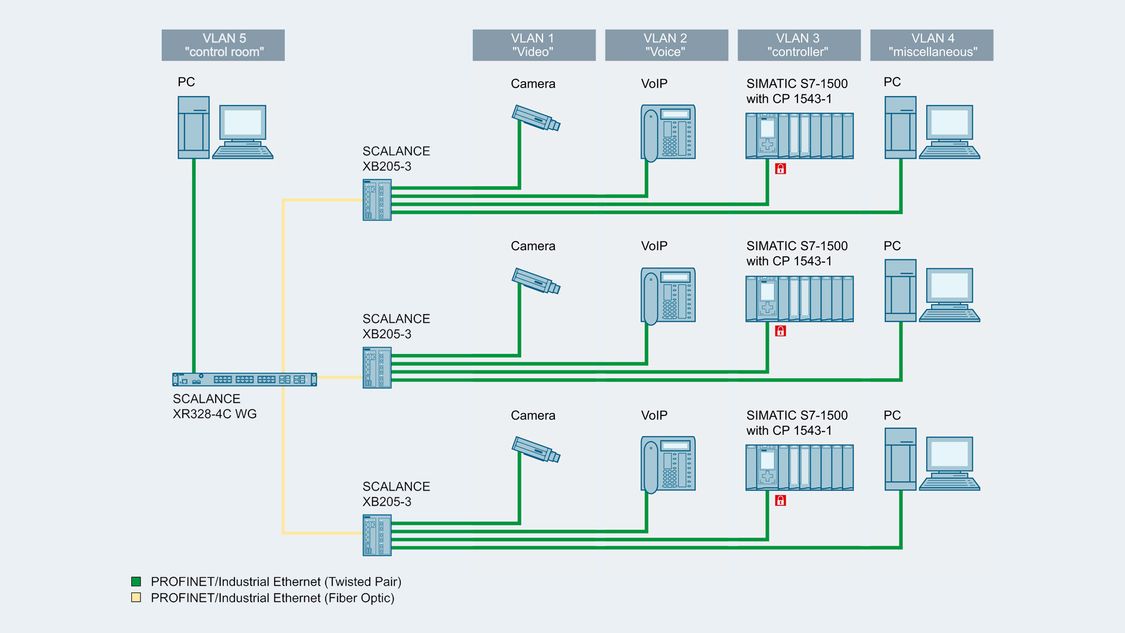

SCALANCE XR-300WG 交换机非常适合广泛的工业相关应用,由于具有冗余机制 (MRP) 和虚拟 LAN (VLAN) 等特性,在网络中具有很高可用性。它们具有多达 28 个千兆端口和组合端口,并且由于具有光纤接口 (SFP),可桥接很长传输距离。

工业产品网上商城中的 SCALANCE XR-300WG 网管型交换机

立即选型和订货

FastConnect – 棋高一着的布线系统

结构化布线是工业总线系统或网络的基础,必须要满足比办公环境中的布线高得多的要求。在工业环境中,安装电缆必须要符合严格要求。西门子提供了 FastConnect 这一满足所有这些要求的系统:可在现场组装,快速、方便而不会出错。

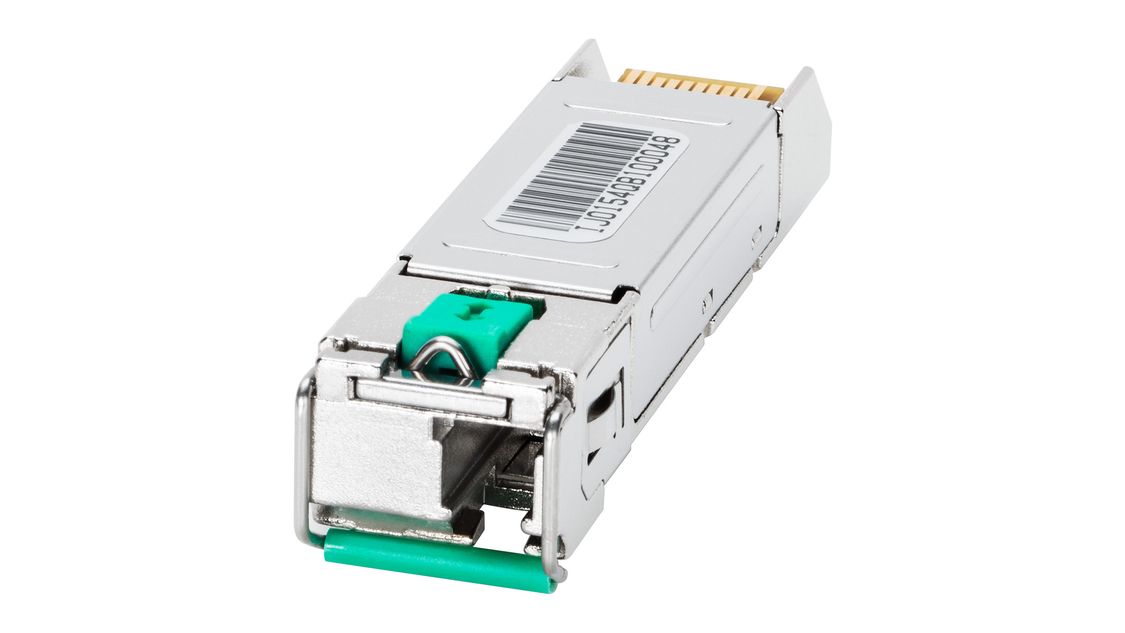

插入式收发器

插入式收发器可用来通过相应的 SFP 光纤连接插槽,灵活配备 SCALANCE 系列的网络组件。

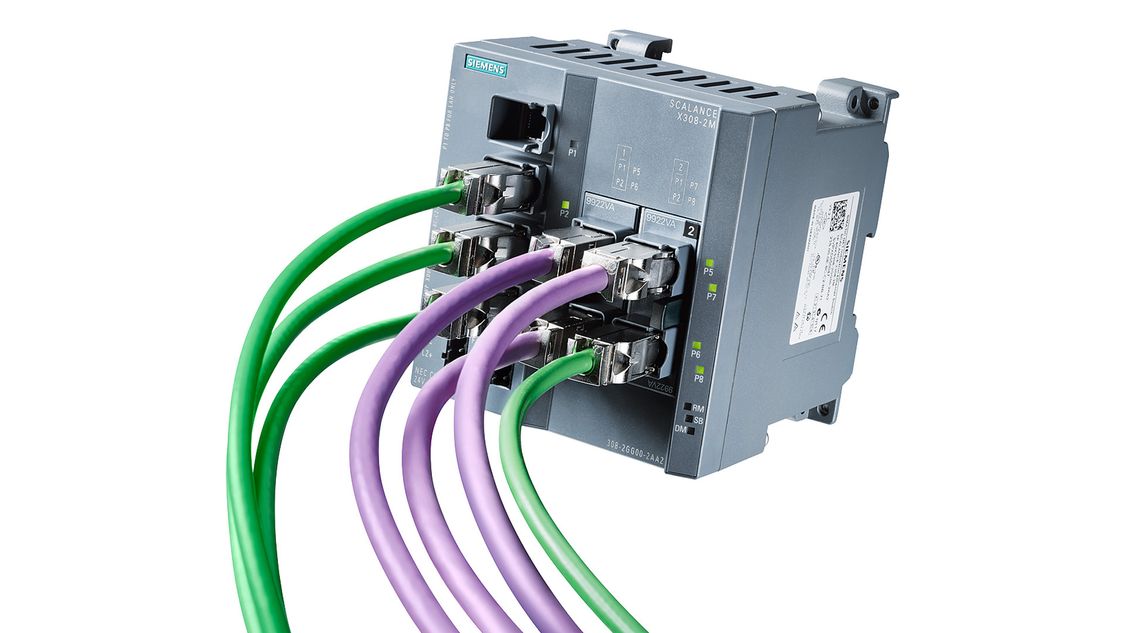

在工厂结构安排上体现高性能

SCALANCE X-300 网管型交换机非常适合在工厂中组态总线型、星型和环型拓扑 (10/100/1000 Mbit/s)。紧凑型交换机具有多达 20 个电气端口或三个光纤端口(ST/BFOC、SC),而半模块化型号具有多达 8 个电气或光纤端口(可通过介质模块进行配置),最大距离可达 26 km。这些交换机提供了各种冗余机制(介质冗余协议 (MRP)),可在发生故障时进行更换,由于使用 C-PLUG 可移动存储介质,无需具备专门技能。

典型用途

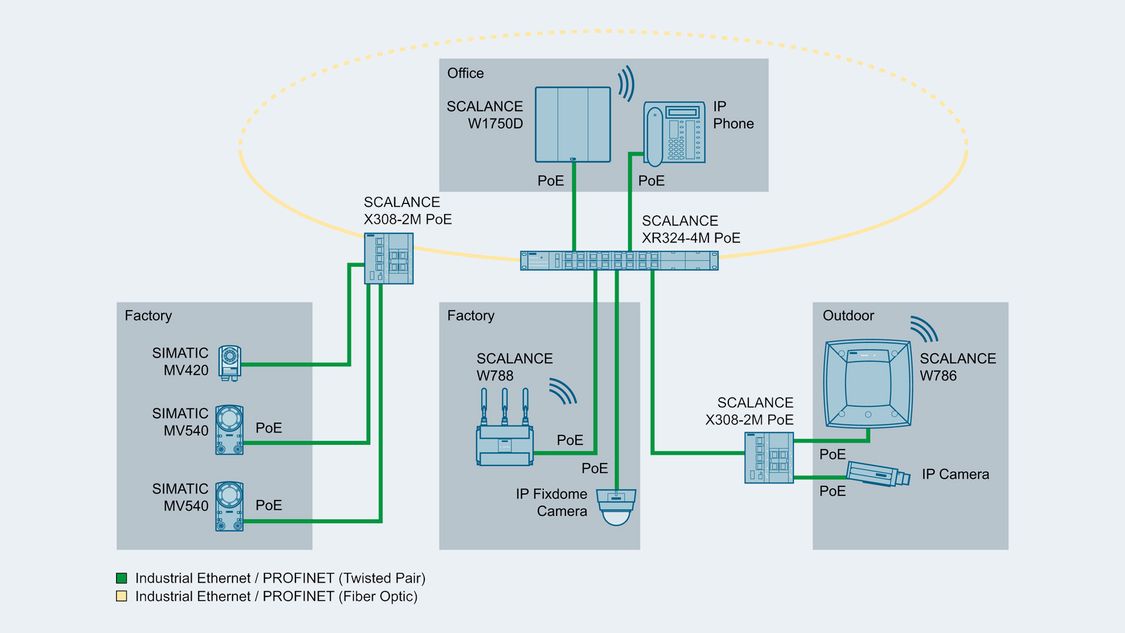

借助于 SCALANCE X-300 交换机,可以设计出现场和控制区域中的网络,这些网络具有这些区域所需的高网络可用性、丰富的诊断功能以及高传输速度。这些交换机适合在控制柜内使用,防护等级可达 IP30。

工业产品网上商城中的 SCALANCE X-3000 网管型交换机

立即选型和订货

FastConnect – 棋高一着的布线系统

结构化布线是工业总线系统或网络的基础,必须要满足比办公环境中的布线高得多的要求。在工业环境中,安装电缆必须要符合严格要求。西门子提供了 FastConnect 这一满足所有这些要求的系统:可在现场组装,快速、方便而不会出错。

用于网络组件的 PLUG

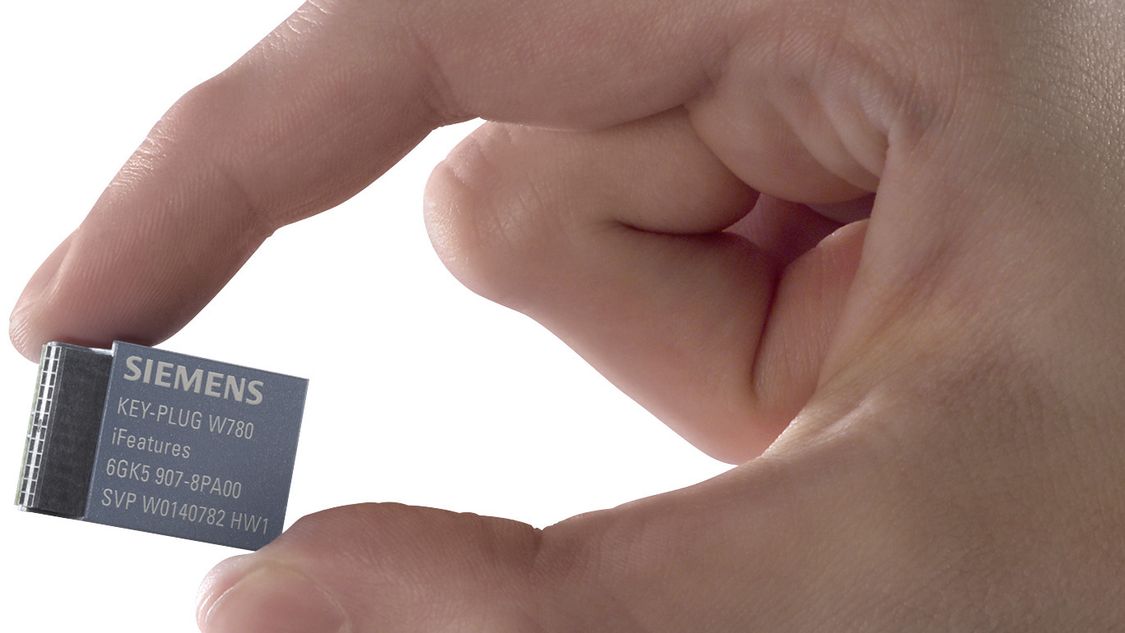

无需专门知识,即可方便地更换设备:C-PLUG、KEY-PLUG 和 SCALANCE CLP 可移动存储介质可用来保存 SCALANCE 设备的组态数据。卸下 PLUG,安装替换设备,插入 PLUG — 新设备即可投入使用!KEY-PLUG 包含 C-PLUG 的所有功能,还包括一些特殊功能,如 SCALANCE 设备中的 iFeatures 功能。

插入式收发器

插入式收发器可用来通过相应的 SFP 光纤连接插槽,灵活配备 SCALANCE 系列的网络组件。

SCALANCE X-300 的介质模块

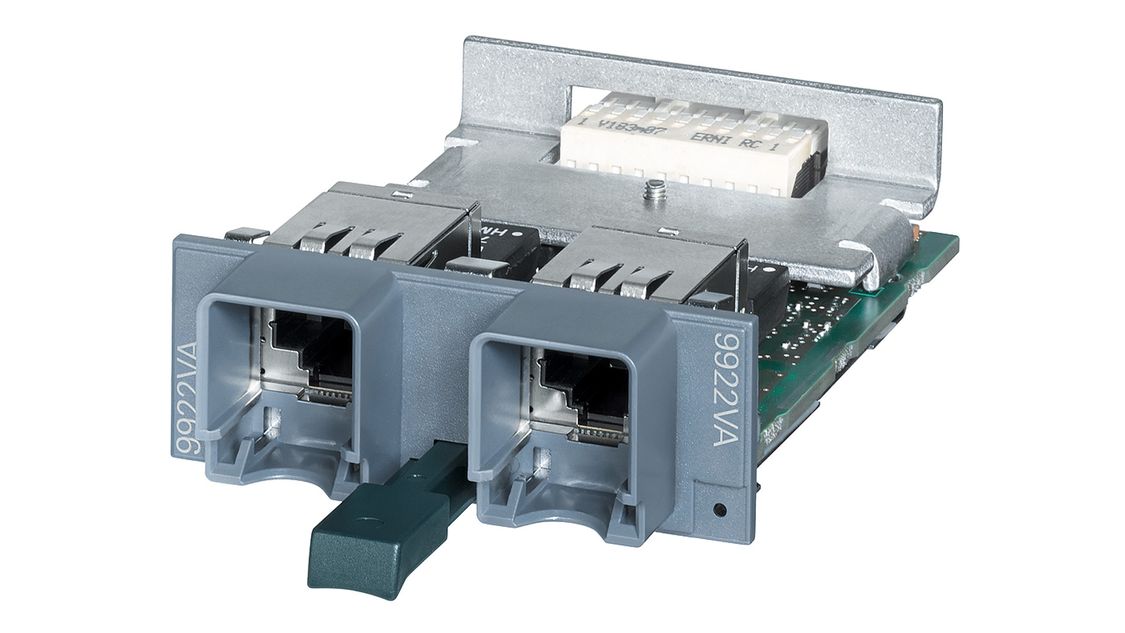

插在模块化 SCALANCE X-300 交换机中的 MM992-2VD 介质模块(可变距离)可使用任何类型的双芯电缆来实现最大距离为 1000 m 的以太网连接。其中包括陆线、穿过防火舱壁的线路或伴随管道的线路等难以更换的线路。通过介质模块 MM992-2VD,还可以连接 PROFINET 长达 500 m 的 8 芯铜缆线路。

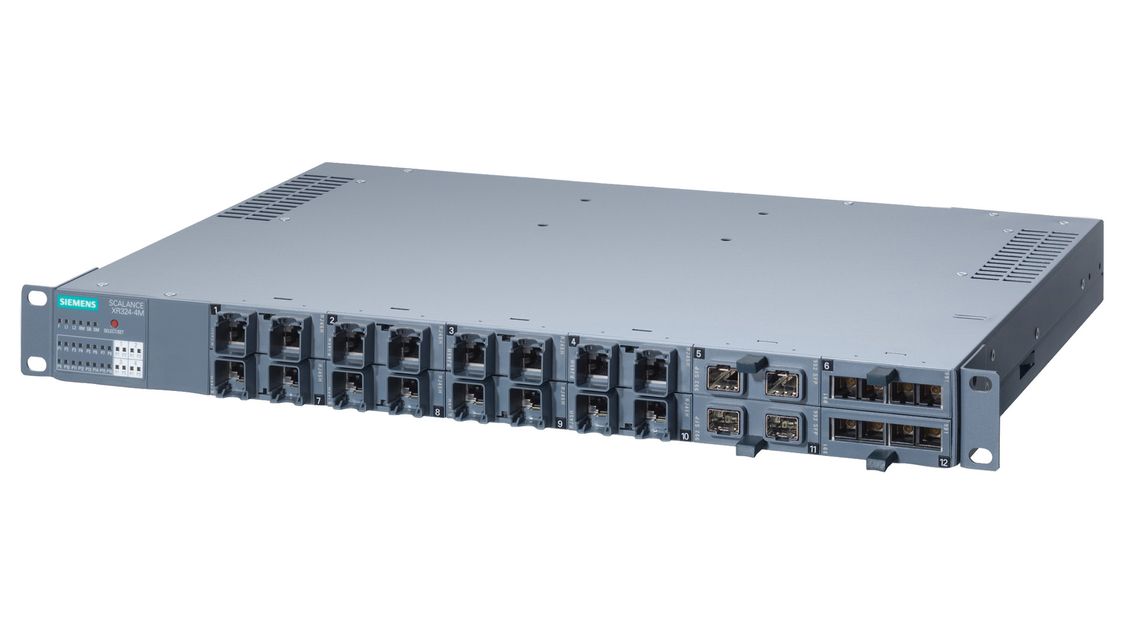

坚固而灵活

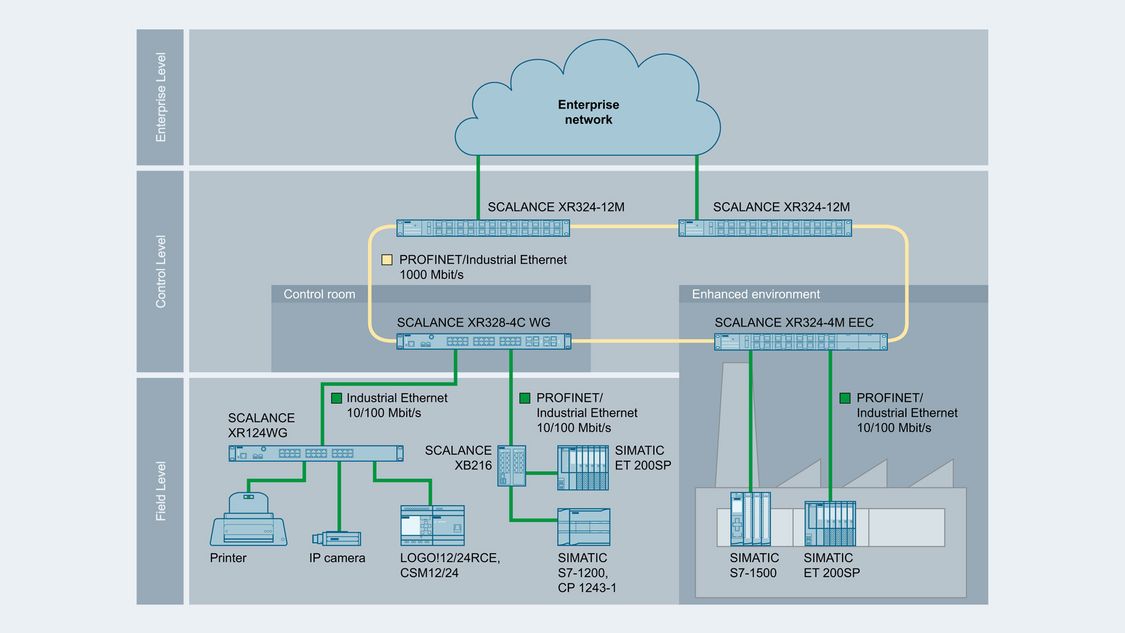

SCALANCE XR-300 网管型工业以太网交换机是全模块化或半模块化机架式交换机,适合安装在 19" 控制柜内。在此交换机上,可插入最多 12 个介质模块,从而实现灵活的网络结构和扩展。这些交换机将现场层和控制层的分布式现场设备连接起来,并通过丰富的诊断功能和高传输速率来确保较高工厂可用性。

典型用途

SCALANCE XR-300EEC(增强环境条件)产品型号还具有较高抗噪声干扰能力,可在很宽温度范围(-40°C 到 +80°C)内使用:例如,在能源自动化应用,用来满足 IEC 61850-3/IEEE 1613 的要求。

工业产品网上商城中的 SCALANCE XR-300 网管型交换机

立即选型和订货

FastConnect – 棋高一着的布线系统

结构化布线是工业总线系统或网络的基础,必须要满足比办公环境中的布线高得多的要求。在工业环境中,安装电缆必须要符合严格要求。西门子提供了 FastConnect 这一满足所有这些要求的系统:可在现场组装,快速、方便而不会出错。

SCALANCE X-300 的介质模块

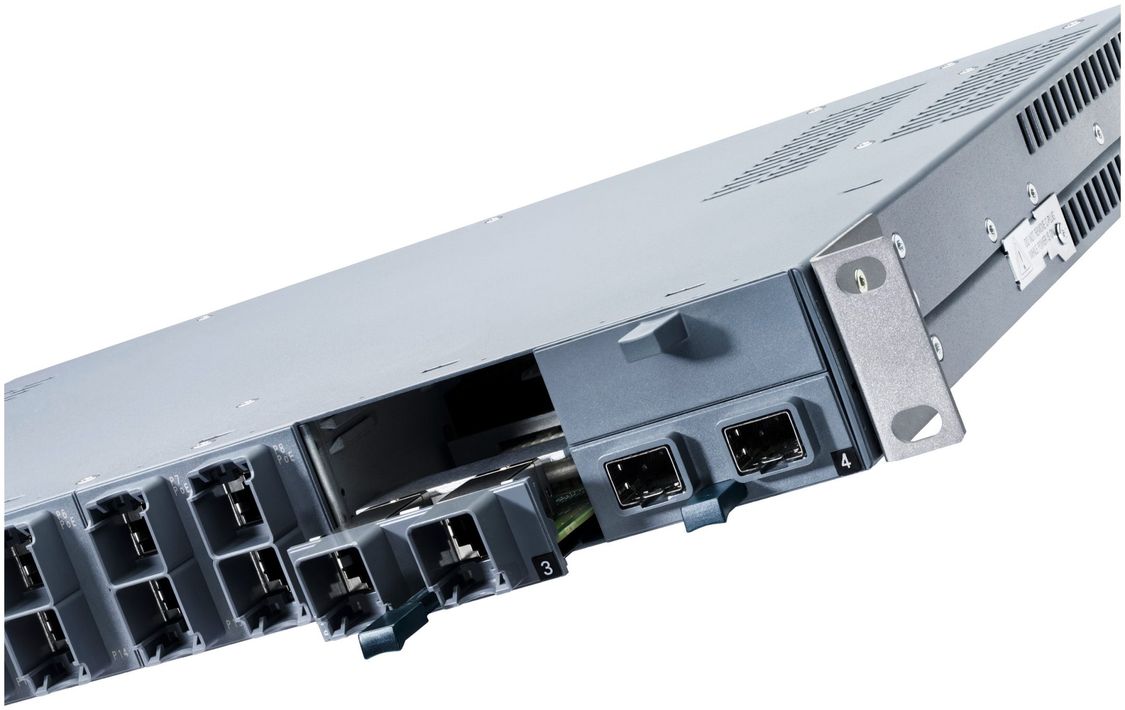

借助于直接插在 SCALANCE XR-300 交换机中的介质模块,可方便地扩展电气及光纤网络。改变网络中的布线技术变得轻而易举:例如,从铜缆改为光纤,或从多模光纤改为单模光纤。由于使用介质模块,很容易桥接长电缆或使用现有两芯电缆,如陆线以及穿过防火舱壁的伴随管道的线路。

用于网络组件的 PLUG

无需专门知识,即可方便地更换设备:C-PLUG、KEY-PLUG 和 SCALANCE CLP 可移动存储介质可用来保存 SCALANCE 设备的组态数据。卸下 PLUG,安装替换设备,插入 PLUG — 新设备即可投入使用!KEY-PLUG 包含 C-PLUG 的所有功能,还包括一些特殊功能,如 SCALANCE 设备中的 iFeatures 功能。

插入式收发器

插入式收发器可用来通过相应的 SFP 光纤连接插槽,灵活配备 SCALANCE 系列的网络组件。
