SCALANCE X-500 第 3 层网管型交换机

Image of several stacked SCALANCE X-500 Industrial Ethernet switches

灵活构建大型网络

使用 SCALANCE X-500 作为中心设备来构建工厂网络,为实现具有出色性能与可靠性的网络奠定理想基础。

SCALANCE X-500 交换机可完美满足用户需求

TIA Selection Tool

产品系列

SCALANCE X-500 交换机详情

了解使用 SCALANCE X-500 网管型工业以太网交换机可以实现什么。

XR524/XR526
XR528
XR552

端口特性(最大值)

电气/光纤

24x RJ45 / 10x SFP
24x RJ45 / 28x SFP
48x RJ45 / 52x SFP
温度范围
0 °C 到 +60 °C
0 °C 到 +60 °C
0 °C 到 +60 °C
设计/防护等级
金属 / IP20
金属 / IP20
金属 / IP20
传输速率
10/100/1.000/10.000 Mbit/s
10/100/1.000/10.000 Mbit/s
10/100/1.000/10.000 Mbit/s
软件覆盖
网管型第 2/3 层
网管型第 2/3 层
网管型第 2/3 层
特性
19" 机架,紧凑型,1 HU,具 10G 能力
19" 机架,全模块化,2 HU,PoE 且具 10G 能力
19" 机架,全模块化,3 HU,PoE 且具 10G 能力
工业产品网上商城

实现高性能网络

SCALANCE X-500 交换机是适合工业应用的模块化、高性能交换机,适合建立传输速率高达 10 Gbit/s 的电气和光纤总线型、环型和星型网络结构,可安装在 19 英寸控制柜内。使用 SCALANCE X-500 时,可自由选择连接介质,并可采用各种冗余方案。

典型用途

SCALANCE X-500 非常适合工业以太网,可集成到现有公司网络中。通过这些交换机,可将工厂各部分和分布式现场设备从控制层连接到管理层,并通过丰富的诊断功能和高传输速率来确保较高工厂可用性。

工业产品网上商城中的 SCALANCE X-500

立即选型和订货

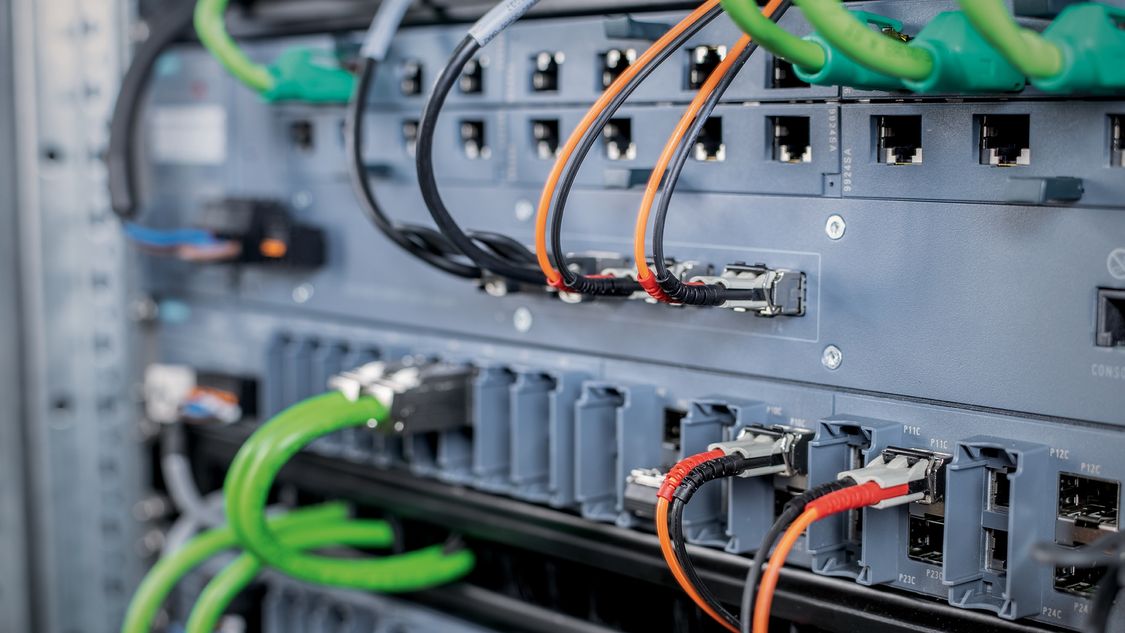

FastConnect – 棋高一着的布线系统

结构化布线是工业总线系统或网络的基础,必须要满足比办公环境中的布线高得多的要求。在工业环境中,安装电缆必须要符合严格要求。西门子提供了 FastConnect 这一满足所有这些要求的系统:可在现场组装,快速、方便而不会出错。

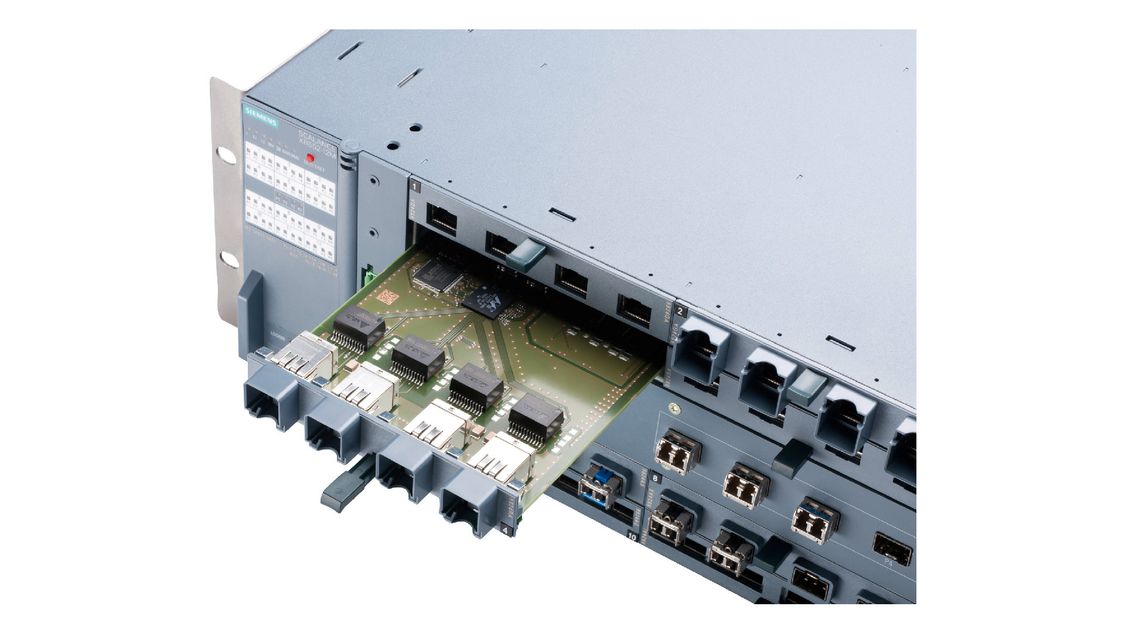

SCALANCE X-500 的介质模块

获益于网络扩展方面的无限灵活性:借助于 SCALANCE X-500 交换机的介质模块,很容易在系统运行期间通过在空闲插槽中安装附加模块来扩展网络。同样,随后也可以在空闲的 SFP+ 插槽中插入附加的 SFP+ 或 SFP 插入式收发器。

插入式收发器

插入式收发器可用来通过相应的 SFP 光纤连接插槽,灵活配备 SCALANCE 系列的网络组件。

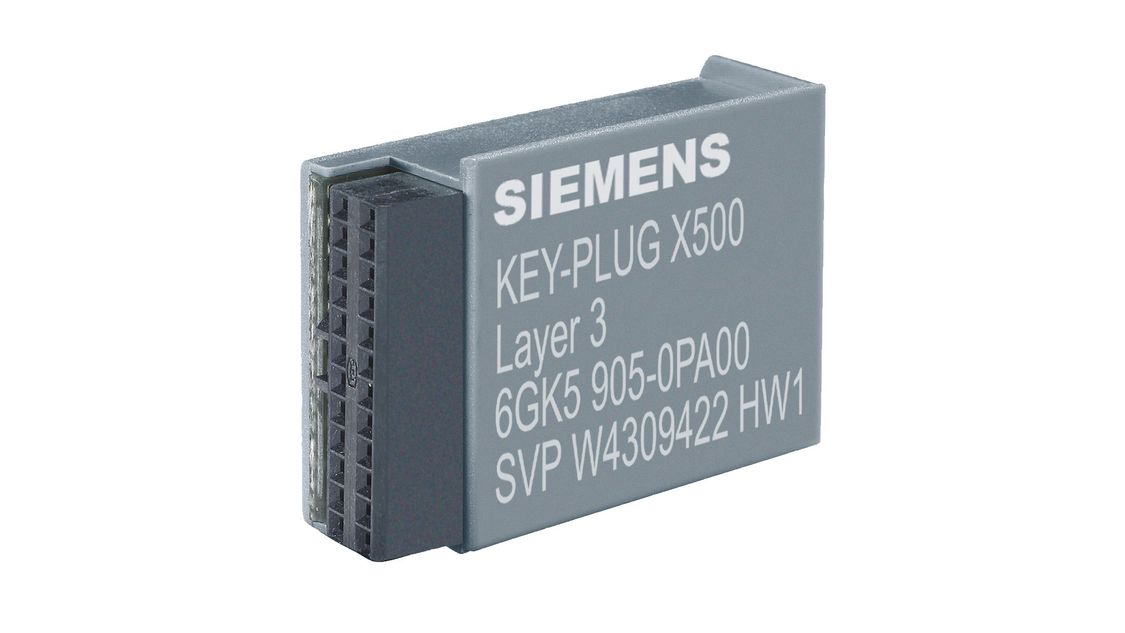

用于网络组件的 PLUG

无需专门知识,即可方便地更换设备:C-PLUG、KEY-PLUG 和 SCALANCE CLP 可移动存储介质可用来保存 SCALANCE 设备的组态数据。卸下 PLUG,安装替换设备,插入 PLUG — 新设备即可投入使用!KEY-PLUG 包含 C-PLUG 的所有功能,还包括一些特殊功能,如 SCALANCE X-500 设备中的第三层功能。

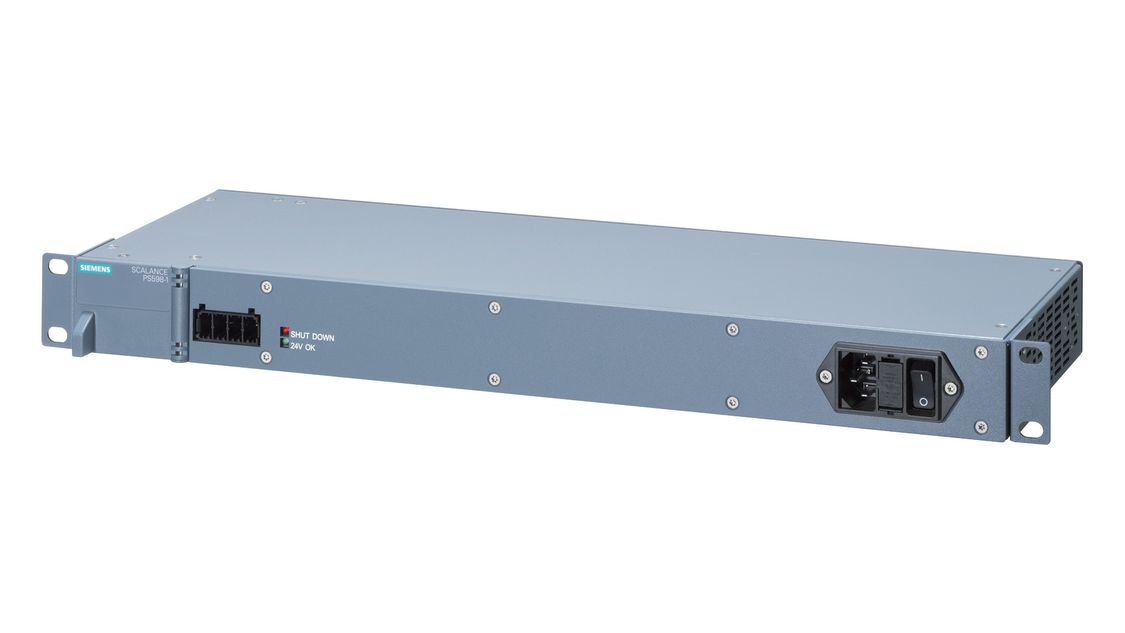

SCALANCE X-500 的电源

防护等级为 IP20 的 SCALANCE PS598 24 V DC 电源适合安装在 19 英寸控制柜内,或可直接连接到 SCALANCE XR-500 工业以太网交换机。该电源防短路并耐受空载运行,由于输入电压范围宽 (85 - 264 V AC),可在全球范围内使用。

工业以太网 – 用于实现高效工业网络的总线系统

了解如何通过工厂网络间的端到端、安全和高速数据交换,跨公司边界以及在整个公司范围内实现开放的一体化自动化通信。
