通过 SIRIUS 产品确保安全 - 3SK 安全继电器

SIRIUS 3SK 安全继电器具有突出的简便性、灵活性和性价比。其模块化设计可简化工厂规划、调试和扩展。无需进行编程,即可快速实现简便的安全功能,如急停和防护门监控,安全等级高达 SIL 3 和 PL e。这些安全继电器均通过 IEC 62061 和 ISO 13849-1 认证,国际通用。3SK1 和 3SK2 型安全继电器可满足各种要求。可用于独立解决方案以及集成解决方案。

3SK 安全继电器的技术数据

西门子工业产品网上商城

SIRIUS 3SK 可实现全面的机器安全性

无论相关应用是否涉及机械或电子式传感器的故障安全监控,可使用的安全继电器之间没有很大差别。因此,选择 SIRIUS 3SK,就是选择一种十分精简的产品线。即使使用 3SK1 安全继电器,也可快速而方便地实现标准安全应用。可通过软件设置参数的 3SK2 装置可用于具有更复杂安全要求的应用。它们可通过 PROFINET 连接到上层控制系统。

3SK1

基本单元

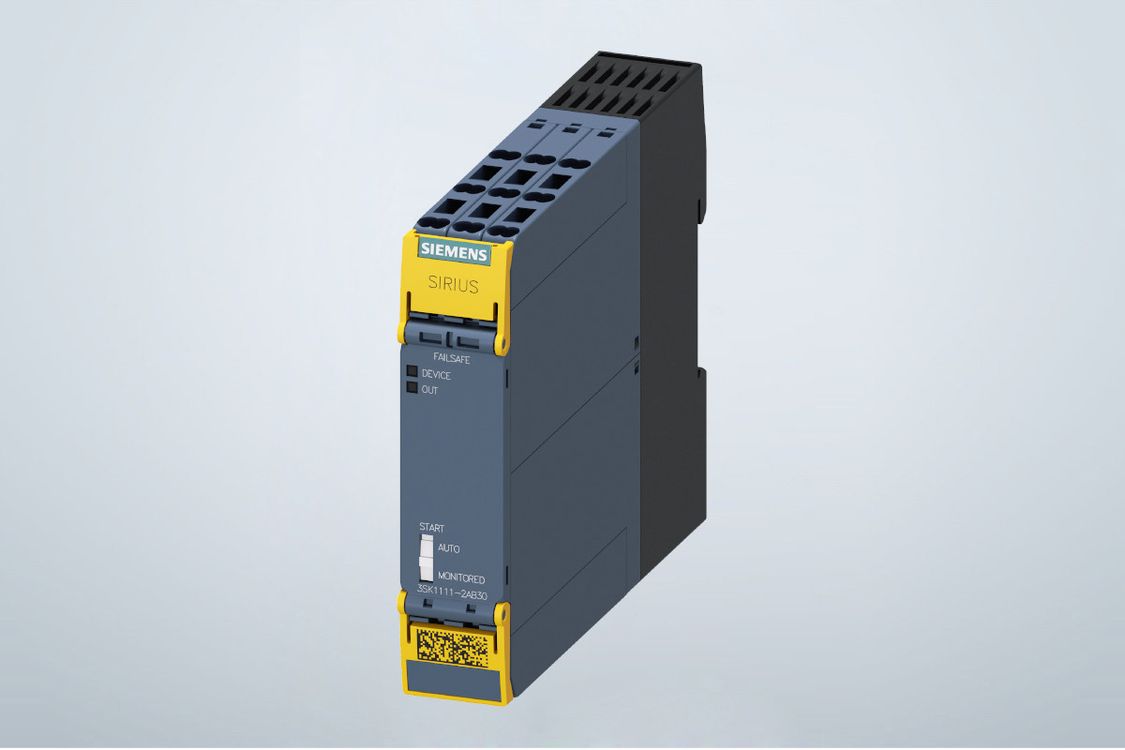

3SK1 标准型和增强型基本单元

使用 SIRIUS 3SK1 安全继电器时,可方便地使用 DIP 开关设置安全功能的参数。传感器动作之后,这些基本单元的所有输出总是会以故障安全方式被禁用。



  • 无缝集成:减少了故障安全 SIRIUS 3RM1 电机起动器的接线工作量
  • 更多自由空间:基本单元和主电路元件数量较少
  • 极为紧凑:总宽度较窄,具有多功能



标准型基本单元的特点是容易处理,并提供有继电器和固态输出。



除标准型基本单元的产品特性外,增强型基本单元还具有以下特性:

  • 模块化的系统结构:通过可灵活组合的扩展输入,可连接附加传感器
  • 接线量极少:简便的插入式装置连接器消除了接线错误
  • 延时:可方便地使用旋转编码开关进行调整

3SK2

基本单元

3SK2 基本单元

3SK1 安全继电器总是能确保同时故障安全禁用所有输出,而 3SK2 安全继电器上的故障安全输出可单独禁用。



  • 以很小的体积实现极高的功能
  • 细长型单元,配有大量输入和输出
  • 通过独立输出实现选择性脱扣
  • 极为灵活:可使用简便软件来分配参数
  • 更高性价比和模块化程度:使用装置连接器,可增加 3SK1 扩展输出(接线量减少)
  • 可单独选择的时间功能
  • 集成式单元:使用装置连接器来无缝集成故障安全 SIRIUS 3RM1 电机起动器
  • 连接到 PROFINET 和 PROFIBUS 以实现简便参数分配,连接到控制层以进行诊断

扩展单元

输入/输出扩展

3SK 安全继电器的输入/输出扩展

输入和输出扩展用于 3SK 安全继电器的扩展单元:



通过 3SK1220 传感器扩展和 3SK1230 电源输入扩展,3SK1 增强型基本单元可变得更灵活。



3SK1211 输出扩展通过添加四个安全浮置输出来扩展 3SK1 或 3SK2 基本单元的安全输出,而 3SK1213 输出扩展将添加三个具有较高开关能力的安全输出。

3SK2 软件和仿真软件

SIRIUS Safety ES、SIRIUS Sim 3SK2

采用高科技安全功能进行参数分配,无需编程知识即可进行简便仿真

简便参数分配:无需具备编程知识,即可实现安全功能



SIRIUS Safety ES 工程软件为用户提供了广泛支持,通过一致性检查、在线诊断、强制功能和工程归档来帮助其完成工程组态、调试和归档。



  • 使用 SIRIUS Safety ES,可通过拖放操作,使用经过认证的预制块来方便地分配参数。其中还包括复杂的高级安全功能,如具有锁定和抑制功能的防护门。
  • SIRIUS Safety ES 还提供了大量调试与诊断支持。这既减少了调试工作量,又降低了装置停产的成本。
  • 参数分配一旦创建,就可复制任意次,并可传输到其它 3SK2 单元。



简便而智能:离线仿真应用

借助于免费的 3SK2 仿真软件,您可通过现成的应用来了解 3SK2 的全部功能,并事先创建和测试配置。这样,您就可顺利地为具体应用找到适宜装置。由于不需要使用实际部件,并能够快速方便地调整应用,可节省大量工程组态时间与资金。



3SK2 通信

PROFINET、PROFIBUS

通过 PROFINET/PROFIBUS 进行通信

借助于可选的 PROFINET 和 PROFIBUS 接口模块,3SK2 安全继电器可在控制层进行集成,以交换过程数据或用于诊断。而且,还可通过相应通信网络将 Safety ES 与分断装置相连。



3RK3511 接口模块可用于连接到 PROFIBUS。西门子工业产品网上商城中不久将会提供适用于 PROFINET 的 3SK2511 接口模块。
