高性能 UHF RFID 系统

SIMATIC RF600

SIMATIC RF600 用于在数字化企业中实现透明的流程

作为数字化基础设施中不可缺少的要素,SIMATIC RF600 提供了端到端的供应链解决方案,包括一体化和可扩展的读写器、天线和标签产品线。

请直接从您的服务合作伙伴了解有关 RFID 系统的全部信息

联系我们

简要介绍

SIMATIC RF600 UHF 系统

亮点

  • 高性能 UHF 读写器的可扩展产品线 – 目前包括紧凑型
  • 大量工业用途标签
  • 适合所有环境条件的多种外接天线
  • 通过 OPC UA 进行简单的云连接,生产与物流变得透明
  • 通过 Web 浏览器快速、方便地访问成熟的组态、调试和诊断工具,使项目支出减少
  • 经验证的“工业 UHF”算法
  • 工程组态成本降低:便于集成到 SIMATIC 自动化环境(如 TIA Portal)中
自动化与驱动系统的产品目录和订货系统

SIMATIC RF600 产品信息

未来就是数字化

SIMATIC RF600 向云平台提供数据

海量数据的分析与使用发挥出想象不到的潜力。您现在可以使用基于云的开放式物联网操作系统 MindSphere 来高效利用数据。作为真实环境与数字化环境之间的桥梁,SIMATIC RF600 允许记录和跟踪之前用数字方式无法映射的运行资源。后续的分析可让系统可用性、设备使用率和节能潜力等关键绩效指标 (KPI) 变得透明。这样就可实现生产过程和供应链的优化,例如,提高生产、物流、资产管理以及其它方面的效率和质量。

发挥最新解决方案的潜力

采用 SIMATIC RF600 后,您将获益于一种端到端解决方案,其范围涵盖传感器以及与数字化服务和基于云的应用程序的连接。与云应用程序之间方便而安全的连接采用了一个工业物联网网关,如带有 CloudConnect 的 RUGGEDCOM RX1400 或SIMATIC S7-1500 和 CP1545-1。Siemens MindSphere、Amazon Web Services、Microsoft Azure 和 IBM Cloud 可为此提供支持。

西门子新提供的产品:高性能 UHF 读写器的扩展的产品线

SIMATIC RF610R

超紧凑型 UHF-RFID 读写器

这种经济高效的紧凑型读写器不带数字量输入和输出以及外部天线接口,可直接在最大读写距离为 1 m 的装置中使用。以下两个功能让调试、诊断和维护更加容易:能够通过基于 Web 的管理来访问成熟的组态、调试和诊断工具;在 LED 状态显示屏上显示运行状态和错误消息。



用户获益:

  • 设计紧凑:133 x 133 x 45 mm
  • 圆极化内部天线
  • 通过工业物联网网关以标准方式简单、安全地连接到云应用程序

SIMATIC RF615R

高紧凑型 UHF RFID 读写器

SIMATIC RF615R 读写器非常适合在机械工程和工厂结构中以及物料搬运中使用,结构紧凑,读取距离小(最大 1 m)。借助于集成式圆极化天线和外部天线接口,可将其安装在需要它的位置,无需附件即可运行。由于可在运行期间进行诊断并在日志中记录诊断历史,您还将得到更高的工厂可用性。



用户获益

  • 设计极为紧凑:133 x 155 x 45 mm
  • 经验证的“工业 UHF”算法
  • 通过 OPC UA 接口和物联网网关实现云连接:例如,带有 CloudConnect 的 RUGGEDCOM RX1400

SIMATIC RF615A

极紧凑的 UHF 天线

SIMATIC RF615A 天线具有极紧凑的设计,防护等级为 IP67,适合安装在狭小空间内,并适合在恶劣工业条件下使用。线性极化还能可靠降低反射和超距离的影响。使用预组装的 UHF 天线电缆,该天线可方便地与 SIMATIC RF600 读写器相连。



用户获益:

  • 设计极为紧凑 (52 x 52 x 16 mm)
  • 高防护等级 (IP67),适合在恶劣环境条件下使用
  • 最大读取距离 1.3 m

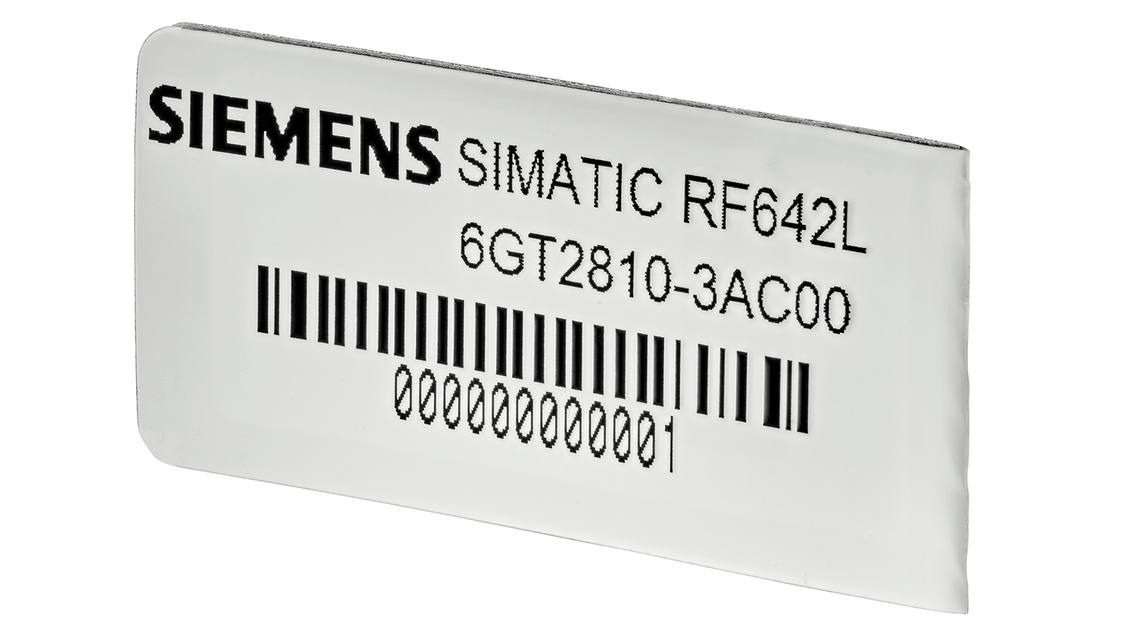

SIMATIC RF642L

可粘贴在金属上的不干胶标签

新的不干胶型 SIMATIC RF642L 无源智能标签是针对金属表面设计的,最大读取距离 2.8 m。该标签的防护等级为 IP68,使用温度范围 -20°C 到 +85°C,特别适合在具有挑战性的工业条件下使用。例如:由 RFID 辅助进行资产管理,或识别负载输送装置、容器和其它金属装置。



用户获益:

  • 可直接安装在金属上,最大读取距离 2.8 m
  • 448 位 EPC 和 2048 位大容量用户存储区
  • 尺寸小,设计紧凑 (50 x 22.5 x 1.6 mm)

SIMATIC RF645T

抗金属标签

坚固耐用的免维护无源 SIMATIC RF645T 标签 (52 x 36 x 12.5 mm) 经过专门设计,适合直接安装在金属表面上。根据具体环境和使用的读写器和天线,它可达到最大 6 m 读写距离。该标签可工作在频率范围(865 MHz 至 928 MHz) 使其适合在全球范围内的生产控制、供应链和资产管理以及追踪与追溯应用中使用。



用户获益:

  • 最大读写距离 6 m
  • 坚固耐用,无源,免维护
  • 大容量用户存储器,适用于集中和本地的数据管理

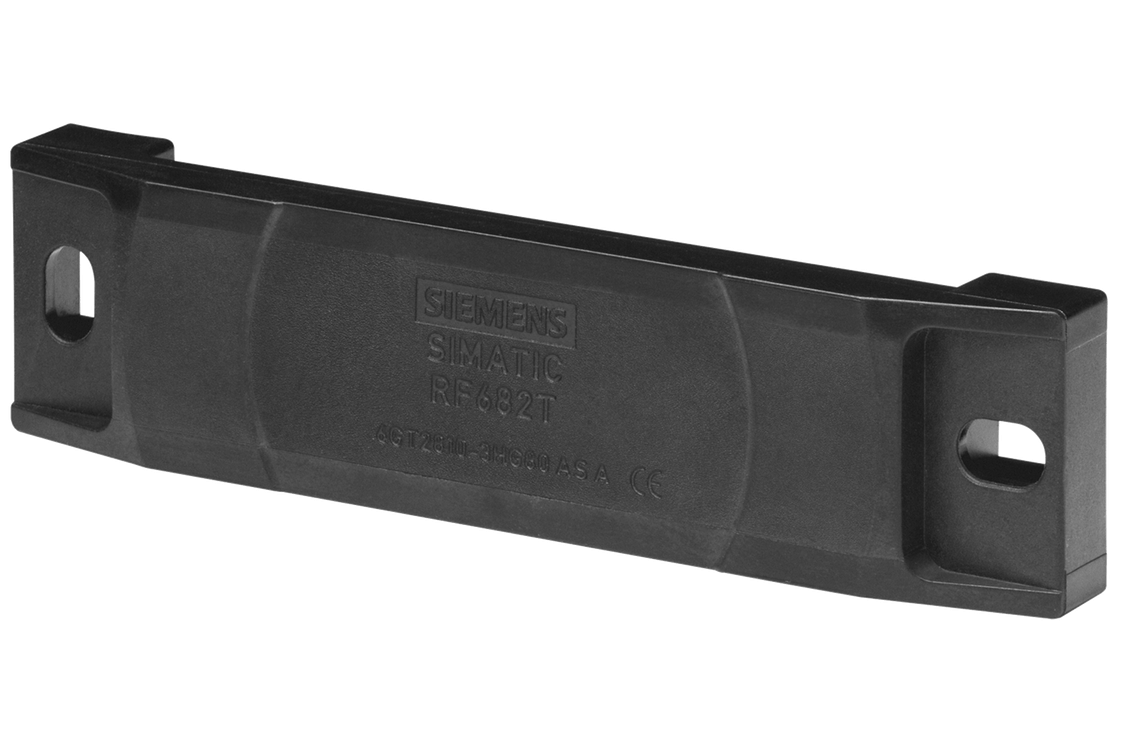

SIMATIC  RF682T

耐温度超高频标签

不含硅和耐化学腐蚀的 SIMATIC RF682T 标签即使在高达 220°C 温度下也能正常使用。与高防护等级 (IP68/IPx9K) 相结合,它非常适合在极恶劣的工业条件下使用:例如,在洗涤设备、涂装线和烘干箱中使用。该标签还具有大存储容量,可用于集中和本地数据管理。由于其适用于宽频带范围,可在众多不同国家/地区使用。



用户获益:

  • 适合于高达 +220°C 温度的应用
  • 256 位 EPC 和 3072 位大容量存储器
  • 可直接安装在金属上,最大读取距离 3.5 m
SIMATIC RF600 适合各种各样的应用

提高整个价值链的质量和效率

适合所有应用的独特解决方案、可靠的标签识别以及方便的调试、维护和检修。在一个系统中获得多个优势,从下面的应用实例来了解如何使用。

要求

  • 通过模块化和节省空间的输送系统来输送相似类型的物体。

解决方案

  • SIMATIC RF615R 和 SIMATIC RF650A UHF 天线一起,构成一个小射频门。
  • 作为一个独立解决方案,SIMATIC RF610R 直接连接到输送系统上的 PC。

优点

  • 紧凑型读写器易于集成在狭小空间内。
  • 使用集成的数字量 I/O 对触发信号做出响应并读取事件。
  • 经济高效的闸射频门配置。

要求

  • 为每个工作站配备一个读取点,以跟踪装配线上的物品。

解决方案

  • SIMATIC RF680R 和 R685R 可通过两个集成式 PROFINET 接口(每个读写器各一个)联网在一起

优点

  • PROFINET 联网可防止产生不利的星形结构。
  • 例如,这样就能方便地执行生产控制,根据客户具体技术规格进行一次性生产。

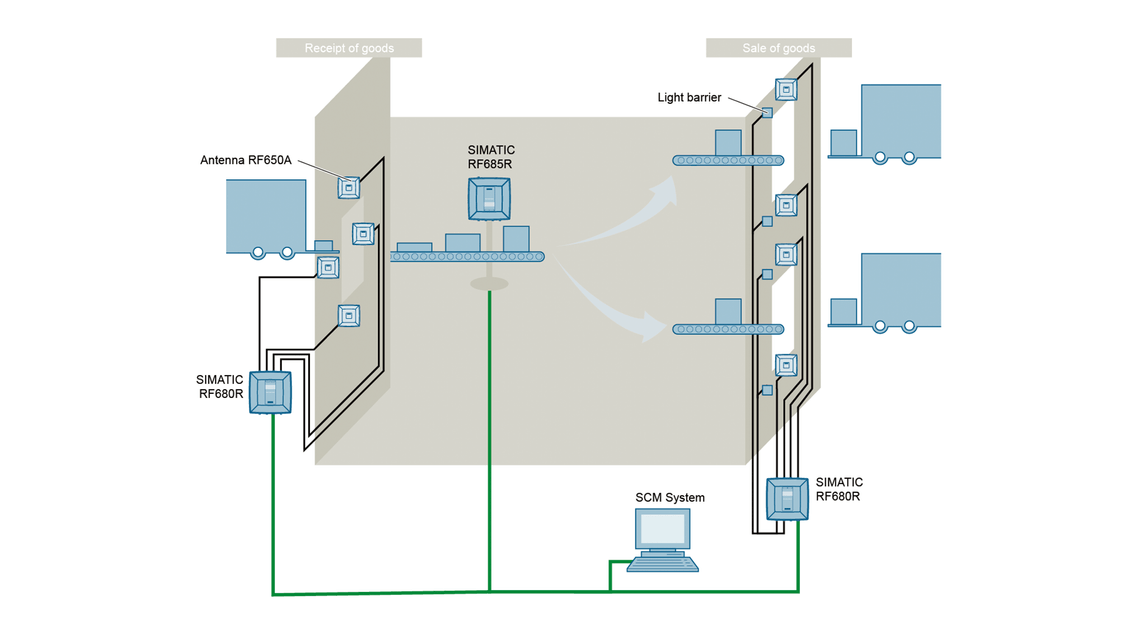

要求

  • 自动跨位置跟踪和追踪货物。

解决方案

  • 在一个闸门处安装 SIMATIC RF650R,配有最多四个天线,并配合传感器和输出信号灯。
  • 传感器启动/结束与产品相连的标签的读取过程。
  • 输出信号灯针对“错误”显示红色,针对“已清除”显示绿色。
  • 自动采集的数据经由工业物联网网关传送到云平台。

优点

  • 使物料流透明化,防止发生错误。
  • 在全球范围内(包括跨公司边界)提供始终最新的数据。

要求

  • 自动跨位置跟踪和追踪货物。

解决方案

  • 在一个闸门处安装 SIMATIC RF650R,配有最多四个天线,并配合传感器和输出信号灯。
  • 传感器启动/结束与产品相连的标签的读取过程。
  • 输出信号灯针对“错误”显示红色,针对“已清除”显示绿色。
  • 自动采集的数据经由工业物联网网关传送到云平台。

优点

  • 使物料流透明化,防止发生错误。
  • 在全球范围内(包括跨公司边界)提供始终最新的数据。

要求

  • 一致的端到端汽车车身识别(从壳体结构直至总装)

解决方案

  • 耐高温的 SIMATIC RF680L 智能标签附着在汽车车身上。
  • SIMATIC RF685R 经由 PROFINET 进行连接,或使用 ASM456 经由 PROFIBUS 进行连接
  • 使用外接的 SIMATIC RF680A 自适应天线确保即使在富于挑战性的环境中仍能可靠读取标签。

优点

  • 统一的识别系统降低了成本
  • 连续识别提高了质量与生产力

要求

  • 始终获取有关资产位置、状况和内容的最新信息。

解决方案

  • 通过资产所在区域中的 RFID 闸门和读取点来获取信息。
  • 全面归档每个过程步骤。
  • 有关资产状态和内容的信息写入标签。

优点

  • 获得存货和利用率方面透明度。
  • 全面归档产品质量和符合法规要求。
满足要求的适宜的装置

SIMATIC RF600 RFID 系统的组件

西门子的 SIMATIC RF600 解决方案产品线提供了适合几乎所有任务的众多组件。不管您需要何种容量、设计或防护等级,您总能找到合适的产品。

技术数据

读/写距离
最大 8 m
频率

865–868 MHz(ETSI 适合欧洲)

902–928 MHz(FCC 适合美国)

920–925 MHz(CMIIT 适合中国)

920–924 MHz(ARIB 适合日本)

标准

EPCglobal Class 1 Gen 2

ISO 18000-63

ISO 18000-62

通信协议

XML、PROFINET、OPC UA 和 EtherNet/IP,通过工业以太网进行集成

成功案例

SIMATIC RF600 RFID 系统的实际应用

SIMATIC RF600 在众多不同领域中得到应用。这里提供了一些令人感兴趣的成功案例。
