TIA Portal 中的 SCADA 系统

借助 WinCC Professional,西门子提供了一个完美集成在 TIA Portal 中的 SCADA 系统,您现在可以通过该系统为生产过程日益数字化的需求做好最佳准备。基于 PC 的操作员控制和监控系统,可对所有行业的流程、生产过程、机器和工厂进行可视化和操作员控制,从简单的单用户站到分布式多用户系统和具有 Web 客户机的跨位置解决方案。

SIMATIC WinCC RT Professional 系统概览

iPDF 下载

Virtual Event, 十一月 22 - 十一月 26

SPS 2021 – There for you

Our virtual event on the occasion of SPS 2021 is over – but not your opportunity to explore our virtual 3D showroom, watch recordings of the event and download extensive information material.



系统概览

使用 SIMATIC WinCC RT Professional 提高工作效率

WinCC Professional 基本系统适用于技术和无关领域、模块化和灵活扩展的应用。支持机械工程组态领域的单用户应用和复杂的多用户解决方案,甚至工厂工程组态领域具有冗余服务器和客户机的分布式系统。

高效的运营管理

在质量要求不断提高、产品更新快、改进频繁的背景下,制造过程变得越来越复杂。同时,为了确保最高的生产率,必须能够在公司的各个层面就流程优化做出及时的、面向目标的决策。这就需要跨所有运营层面和位置的集成信息流。

SIMATIC WinCC RT Professional 为您提供高透明度和流程优化的基础。信息的智能使用改善了公司的流程,以获得快速的投资回报。这样降低了成本,避免了浪费,提高了生产设施的利用率,并最终保证了公司更佳的效率和成本效益。

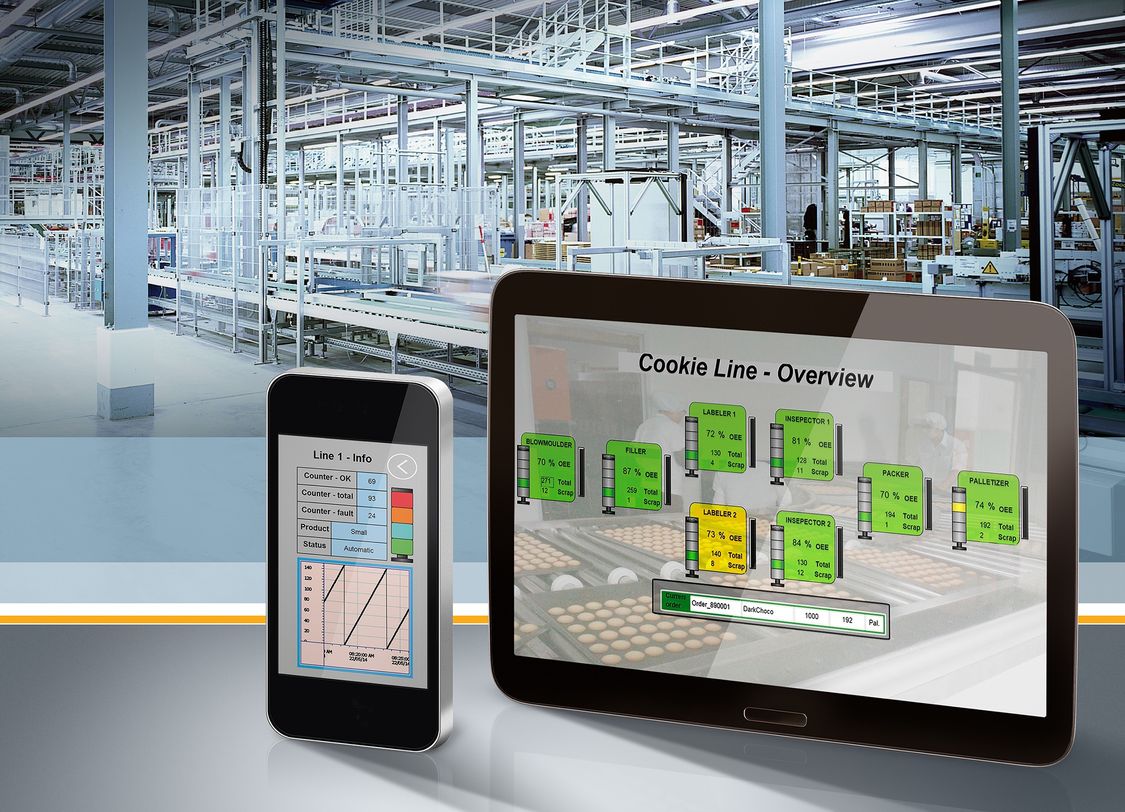

WinCC WebUX 支持操作员通过互联网或内部网灵活控制和监控工厂流程,尤其是使用移动设备(平板电脑或智能手机)。支持所有兼容 HTML5 浏览器的设备。

安装基本系统作为 WinCC WebUX 服务器后,无需额外付费即可使用一个监控客户机。

SIMATIC Information Server 让您可以随时透明地访问工厂信息。历史工厂数据可以简单地编译在基于 Web 的仪表板或报表中,无需编程知识。

这样可确保公司中每个目标群体(经理、质量保证部、维护部)随时都能全面访问工厂信息。

历史过程信息可作为 WinCC 过程值归档保存在集成的高性能 SQL 数据库中。

WinCC 基本系统中已许可使用 500 个归档变量;该数字可以通过附加的 PowerPacks 随时增加。.为了减少长期归档的数据量,可以进一步压缩数据。为此,计算可调整时间段(例如,日、月、年)的最大值、最小值或(加权)平均值、和或差,并保存在压缩归档中。



除了自动归档之外,还可以手动将值添加到归档中,或者稍后通过适当的授权修改归档值。例如,对于某些行业的实验室值,有必要手动修改。出于可追溯性的原因,这些值将标记为“手动修改”,并且在相应的过程中记录修改信息。



除了在 WinCC 服务器上进行本地归档之外,还可以使用 SIMATIC Process Historian 选件实现额外的中央长期归档

WinCC 支持您以简单且经济的方式设置显示语言。借助 UNICODE,在操作过程中可以随时更改显示语言。这与操作系统中设置的语言无关。如此,可以并行显示多种语言,例如 欧洲和亚洲语言的消息文本。

这样,国际团队进行调试就变得相当容易。

高效的控件集成到 WinCC 过程图像中,用于显示当前或历史数据。过程值可以表格形式显示或使用趋势显示形式进行分析。

如果获得授权,显示形式可以预定义,也可以由操作员单独调整。多种显示形式保证了最佳的概览效果。

可自由配置的工具栏功能还提供了集成项目特定功能的选项。除了基于时间和值的显示形式之外,还可以显示f(x)趋势,例如压力/温度。

消息通过可自由组态的 WinCC Alarm Control 显示在屏幕上。在此,可以精确地按照操作员的要求显示消息信息。所做的设置可以保存在用户特定的或全局的模板中。

按单独消息块内容显示当前/历史消息的 WinCC Alarm Control 可以在显示屏幕中进行过滤、选择和分类,例如按时间顺序、优先级或故障位置。然后,可以将内容直接导出为 CSV 文件或打印为报表。可自由定义的工具栏功能还提供了最大程度的灵活性。例如,可以集成项目特定的功能。当有大量输入信息时,为了保持概览效果,可以通过报警隐藏功能从屏幕显示中隐藏不重要的操作信息。隐藏的消息随后在后台归档处理。

多项统计功能支持对各过程状态进行全面分析。消息隐藏列表显示了某些消息平均和总的待定时间(消息持续时间),以及平均和总的确认时间。当然,在此可以通过相关事件、消息位置和时间间隔来过滤消息。这样可以快速确定生产中的关键点和瓶颈所在。如要对评估用的消息显示中的消息进行排序,可以简单地选择列标题和所需的排序标准(例如,“频率,降序”)。

及时识别故障或异常的模块和设备对于避免长时间停机至关重要。因此,对工厂进行持续监控至关重要。TIA Portal 通过其现成的诊断机制提供支持。无需对诊断进行额外的全面组态。激活设备进行系统诊断将会根据“设备和网络”编辑器中配置的工厂布局生成报警。这些信息都可以显示在 HMI 中。

SIMATIC ProDiag 是适用于机器和工厂诊断的完全集成型 TIA 解决方案。该解决方案省去了在工程组态阶段在 CPU 中进行诊断编程的需要,并为 HMI 中的故障排除提供了支持。ProDiag 可以监控机器或设备,并在出现故障时进行干预

针对各种故障生成的监控消息提供了有关监控模式、故障位置和原因的具体信息。此外,还可以提供故障排除信息。工厂操作员不仅可以识别故障,还可以提前识别任何潜在的危险,并采取适当的对策。



从单用户系统到面向所有技术和行业的基于 Web 的解决方案

为了能够满足不断增长的需求,可视化必须能够随时扩展,而不会导致技术不兼容或需要全新的组态。投资保护是重中之重。

从小型单用户解决方案到客户机/服务器解决方案和基于 Web 的操作员站,SIMATIC WinCC 提供了所需的集成可扩展性。还可以构建最高可用性和安全性的冗余解决方案。

除了可扩展的组态,WinCC 选件和附加组件还为技术和行业特定的解决方案提供了适合客户的扩展。

根据需求,WinCC 单用户系统可以扩展为高性能的客户机/服务器系统。如此,若干协调的操作员控制和监控站可以与网络自动化系统一起运行。

借助 WinCC/Redundancy,用户有机会通过相互监控的冗余 WinCC 站或服务器来提高系统可用性,从而确保工厂的可操作性并实现无缝数据采集。

WinCC WebUX 通过互联网或内部网,特别是使用移动设备(平板电脑或智能手机),为操作员提供灵活的工厂过程控制和监控。支持所有兼容 HTML5 浏览器的设备。

WinCC/WebNavigator 支持操作员通过互联网或内部网对工厂进行集成控制和监控,而无需对 WinCC 项目进行更改。瘦客户机解决方案支持使用 PC ,甚至可靠的现场设备和移动 PDA。

SIMATIC Information Server 让您可以随时透明地访问工厂信息。历史工厂数据可以简单地编译在基于 Web 的仪表板或报表中,无需编程知识。

这样可确保公司中每个目标群体(经理、质量保证部、维护部)随时都能全面访问工厂信息。

SIMATIC Process Historian 可归档源自自动化和 MES 领域的不同数据源的任何数量的数据,并且是生产数据的中央长期归档系统。

在高性能的 SQL 数据库归档与高效的数据压缩机制相结合,可以确保关键数据在未来的任何时候都可用,同时只占用很少的内存。

使用标准便于集成

由于基于标准技术和软件工具,SIMATIC WinCC 始终代表着高水平的开放性和集成能力。

从首个版本开始,就背靠操作系统领域的市场领导者,并因此提供了额外的投资安全性。使用 WinCC RT Professional(TIA Portal 中),您将受益于集成在基本系统中的强大 SQL Server。此外,还支持在运行时开放连接动化工程组态以及合并自动化和 IT 领域应用。

借助 WinCC,仅通过使用标准对话就可实现连接和动态序列,而无需编程。为了实现更复杂的功能,可以随时使用 VB 或 ANSI-C 编写脚本。此类脚本的示例,例如值的转换或者报表或单一消息的自动开始。

在编写 VB 脚本时,可以使用专有的、舒适的编辑器来支持调试。

使用脚本时,可以完全访问所有 WinCC 图形对象的属性、控件以及 WinCC 的对象模型和其他制造商的应用程序。

信息从车间到管理层的双向流动。

WinCC/IndustrialDataBridge 是自动化和 IT 领域之间灵活的信息枢纽。可降低接口和数据格式的复杂性。

使用 OPC(用于过程控制的 OLE)实现跨供应商通信

OPC 用作工业自动化环境中应用程序之间安全可靠数据交换的通信标准。该标准描述了一系列规范,这些规范独立于制造商用于不同客户机和服务器之间以及不同服务器之间的接口规范。其中包括直接访问实时数据、监控消息和事件以及访问历史数据。

最初,OPC 标准仅在 Windows 操作系统上可用。该标准是从用于过程控制的 OLE(对象链接和嵌入)发展而来的。2009年推出的新 OPC UA 规范描述了一种真正的通用连接技术。该标准基于安全、简单、独立于技术的平台,面向未来需求,可扩展,可应对不同公司层面的所有挑战。



默认情况下,SIMATIC WinCC RT Professional 提供:

  • OPC UA(DE,HA)服务器 1.02
    根据 OPC UA 规范 1.02,传输 WinCC 的过程值、归档数据和消息。此外,还提供了一个单独许可的 OPC UA 服务器,用于连接到 SIMATIC Process Historian。
  • OPC DA 服务器
    OPC XML DA 1.0 — 服务器
    WinCC 和 Office 应用程序、ERP/PPS 系统(如 SAP/R3)或企业对企业门户网站之间通过 Web 进行独立于平台的数据交换。
  • OPC UA DA 客户机 1.02
    根据 OPC 统一架构规范访问过程数据。
  • OPC DA 客户机
    OPC XML DA 1.01— 客户机
    基于 Web 和独立于平台的过程值访问,例如集成第三方 PLC 或系统。
  • OPC HDA 1.20 — 服务器(历史数据访问)
    例如,访问 WinCC 的历史数据,为您自己的专有报表系统共享数据。
  • OPC A&E 1.10 — 服务器
    WinCC 过程报警和事件转发
  • WinCC OLE-DB Provider
    为了直接访问过程值和消息归档,可以使用 WinCC OLE DB编写单独应用程序来访问数据库。为了与 WinCC OLE DB-Provider 进行通信,可以在应用程序中使用 ADO DB/ADO.NET,例如使用 Visual Basic、VBScript 或 VB.NET 编写应用程序。


SIMATIC Visualization Architect 支持基于控制器的程序代码和相应的可视化对象自动生成和创建可视化,作为综合库概念的一部分。

SiVArc 完美适配系统集成商和机器制造商的需求,他们希望在 TIA Portal 上方便、快速、灵活地自动创建 HMI 解决方案。SIMATIC Visualization Architect 支持基于控制器的程序代码和相应的可视化对象自动生成和创建可视化,作为综合库概念的一部分。

SiVArc 完美适配系统集成商和机器制造商的需求,他们希望在 TIA Portal 上方便、快速、灵活地自动创建 HMI 解决方案。

系统要求

硬件系统要求因 WinCC 安装类型和使用的操作系统而异。



支持的操作系统和硬件要求

参见 SIMATIC WinCC(TIA Portal)V16 的交付版本



基于 SIMATIC Process Historian 的中央归档服务器

操作系统:

  • Windows Server 2012 R2(64位)

  • Windows Server 2016(64位)

根据有关数量框架的要求,基于 SIMATIC Information Server 的中央归档解决方案的推荐硬件配置会有所不同。

有关更多信息,请参见 SIMATIC Process Historian 管理系统手册。

> 更多信息



虚拟化

以下虚拟化系统已经过测试:

  • VMware vSphere Hypervisor (ESXi) 6.5
  • Microsoft HyperV Server 2016



Compatibility Tool

Compatibility Tool 是西门子工业在线支持提供的一项功能,可以通过该功能选择兼容的软件产品或检查现有组态的兼容性。

> 更多信息



每个数量结构的可扩展性

SIMATIC WinCC Runtime Professional 作为基本软件包提供,支持最大数量的 PowerTag。

PowerTag(已组态变量)是通过 WinCC Runtime Professional 通道连接到控制器或其他数据源的数据点。

一些基础包提供以下最大数量的 PowerTag:

128个PowerTag | 512个PowerTag | 2048个PowerTag | 4096个PowerTag | 8192个PowerTag | 65536个PowerTag | 102400个PowerTag | 153600个PowerTag | 262144个PowerTag |

一个数据点最多可获得 32 个报警。此外,未耦合的内部变量可用于提升额外的系统性能。

增加变量数量的 Powerpack 可用于提供基础包的可扩展性。

每个基础包都提供一个免费的 WebUX 监控客户机和 500 个归档变量,而不论 PowerTag 的数量如何。

有关更多信息和订购数据,请参见西门子工业商城,并使用页面右上角显示的过滤功能。

含 SIMATIC IPC 的软件包
订购自动化软件和工业 PC 可以显著节省价格。

仅当与软件一起订购相同数量的 SIMATIC 工业 PC 时,才能提供软件包。

> 更多信息



归档许可证

WinCC Runtime Professional 还包含 500 个归档变量。对于更大数量的结构,可以获得额外的归档许可证。

> 更多信息



Web 监控和操作许可证

WinCC RT Professional 基础包提供一个免费的 WebUX 监控客户机。可以单独获得更多监控客户机以及操作客户机的许可证。

> 更多信息



多用户组态的许可证
必须在服务器上安装具有所需数量的 PowerTag 的系统软件,此外,还必须安装“ WinCC Server — Runtime Professional”许可证。每个客户机都需要获得一个 “WinCC Client — Runtime Professional” 许可证。

> 更多信息



更多信息
SIMATIC 软件的不断开发确保了所有自动化组件都可按照最新的水平集成。

通过使用 Software Update Service(自动化许可证管理器),了解软件更新服务、许可证类型、在线软件交付和许可证管理等主题。

> 有关更多详细信息,请参见 SIMATIC 软件和许可证

SCADA 产品组合

SIMATIC 系统的一部分

该系统的功能可以通过使用 WinCC RT Professional 选件、 SCADA 选件和 WinCC 附加组件进一步扩展..SIMATIC SCADA 系统和 SIMATIC 工业 PC 共同构成了一个高性能、可靠的数据采集、评估和可视化平台。协调和认证的硬件和软件包提供了所有行业适用的最高质量。认证解决方案合作伙伴网络可以在工程组态和系统集成的所有问题方面为您提供支持。
SIMATIC WinCC(TIA Portal)— 工程组态软件

SIMATIC WinCC(TIA Portal)工程组态软件

WinCC(TIA Portal)是适用于所有 HMI 应用的软件,从含基本面板的最简单操作解决方案到基于 PC 的多用户系统的 SCADA 应用。SIMATIC WinCC(TIA Portal)包括 WinCC Basic、WinCC Comfort、WinCC Advanced 和 WinCC Professional 三种型号的工程组态软件。

SIMATIC WinCC(TIA Portal) — Runtime 选件

SIMATIC WinCC(TIA Portal)选件

根据具体要求定制 SIMATIC WinCC 。WinCC 选件是 WinCC 模块化可扩展性和通用应用的例证。



SIMATIC SCADA 选件

SIMATIC SCADA 选件

与多个 SCADA 系统协同工作的选件只是工厂和异构系统发展的逻辑结果。SIMATIC SCADA 选件无缝集成 SIMATIC SCADA 系统。

SIMATIC WinCC 高级附加组件

SIMATIC WinCC 高级附加组件

WinCC 高级附加组件由各自的提供商主动开发,并且必须在西门子测试中心通过与 WinCC 基本系统的兼容性测试。

SCADA IPC 软件包

SCADA IPC 软件包

SIMATIC SCADA 系统和 SIMATIC 工业 PC 共同构成了一个高性能、可靠的数据采集、评估和可视化平台。协调和认证的硬件和软件包提供了所有行业适用的最高质量。
