SIMATIC 设计电源

SIMATIC S7 系列优良匹配电源

在设计和功能方面，SIMATIC 设计电源都是对应PLC系统的优异选择。其功率储备和电压范围完全满足相应控制器的需求。另外，他们的的安装基座也相同。这保证了SIMATIC设计电源与控制器及I/O模块有效匹配。除 SIMATIC PLC系统外，SIMATIC 设计电源也可为其它用电设备提供可靠的24 V供电。

在 TIA Selection Tool 中选择 SIMATIC 设计电源：

选型和订购

产品图片 – 适合 SIMATIC S7-300 和 ET200M 的 SITOP 电源

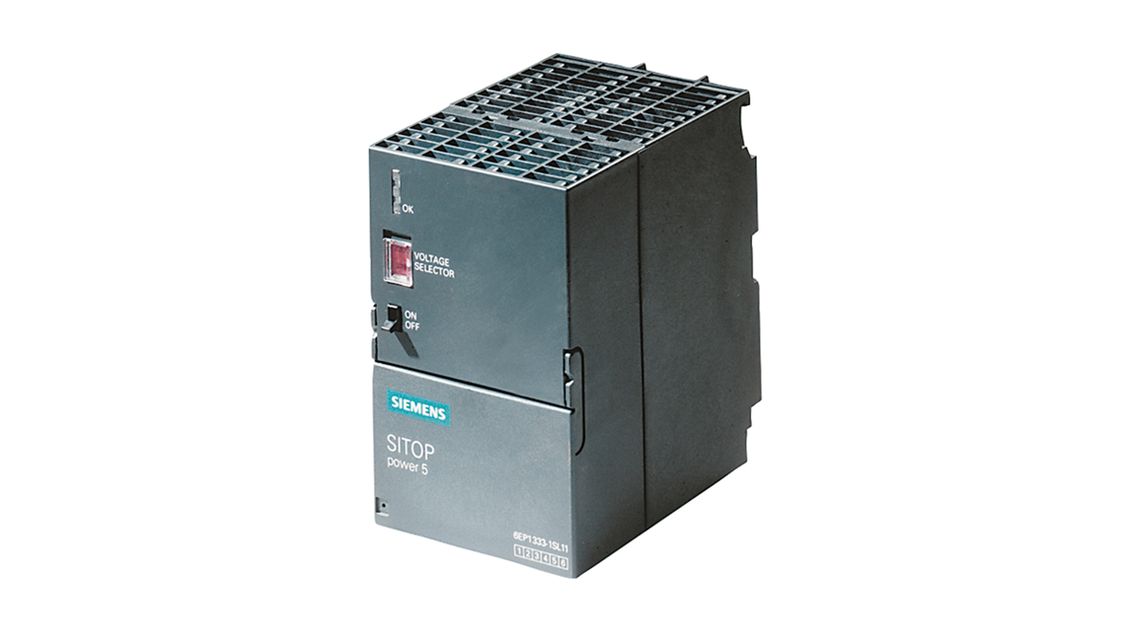

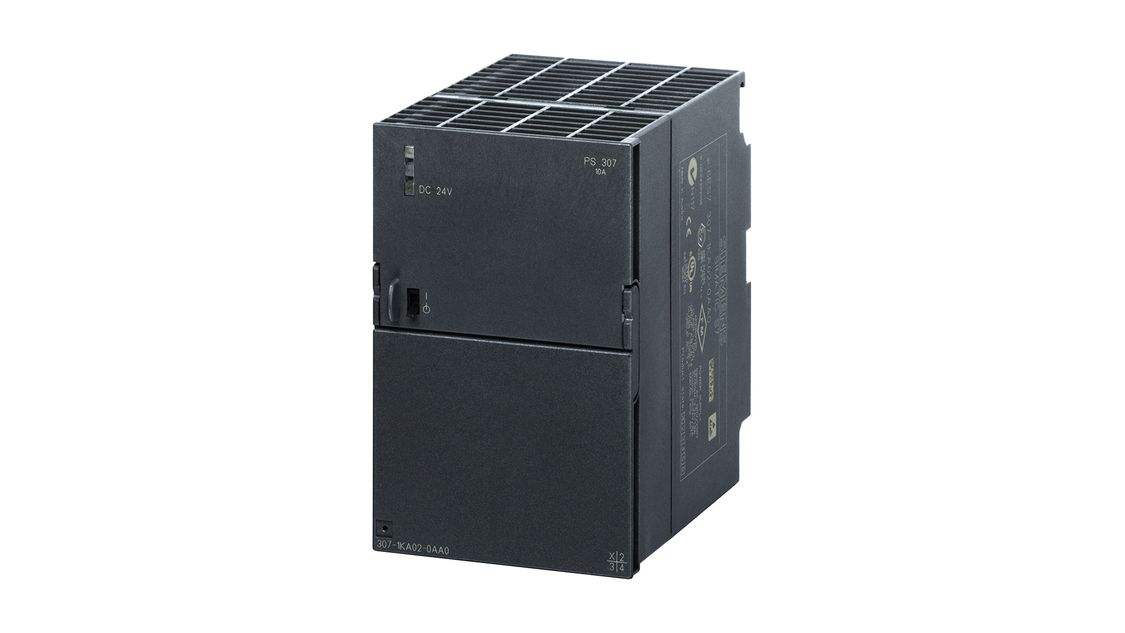

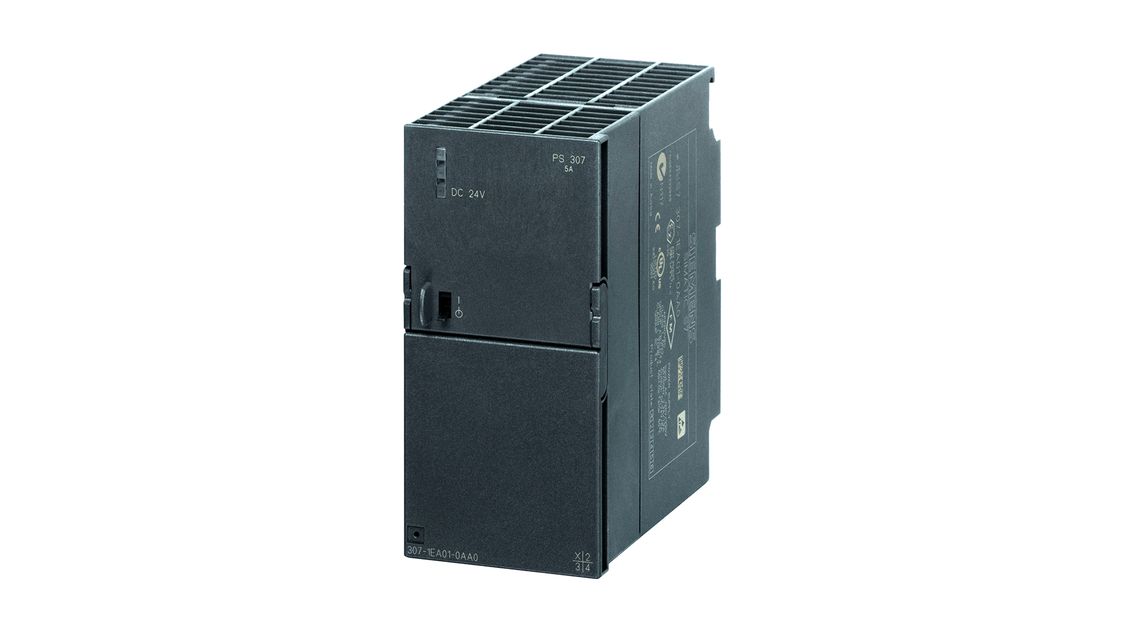

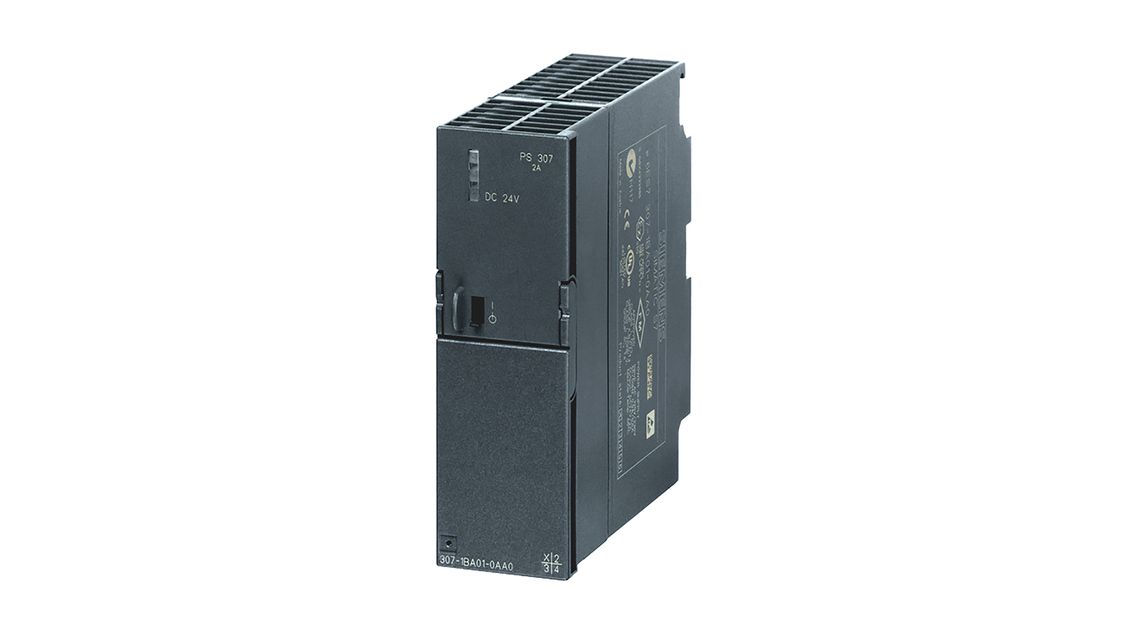

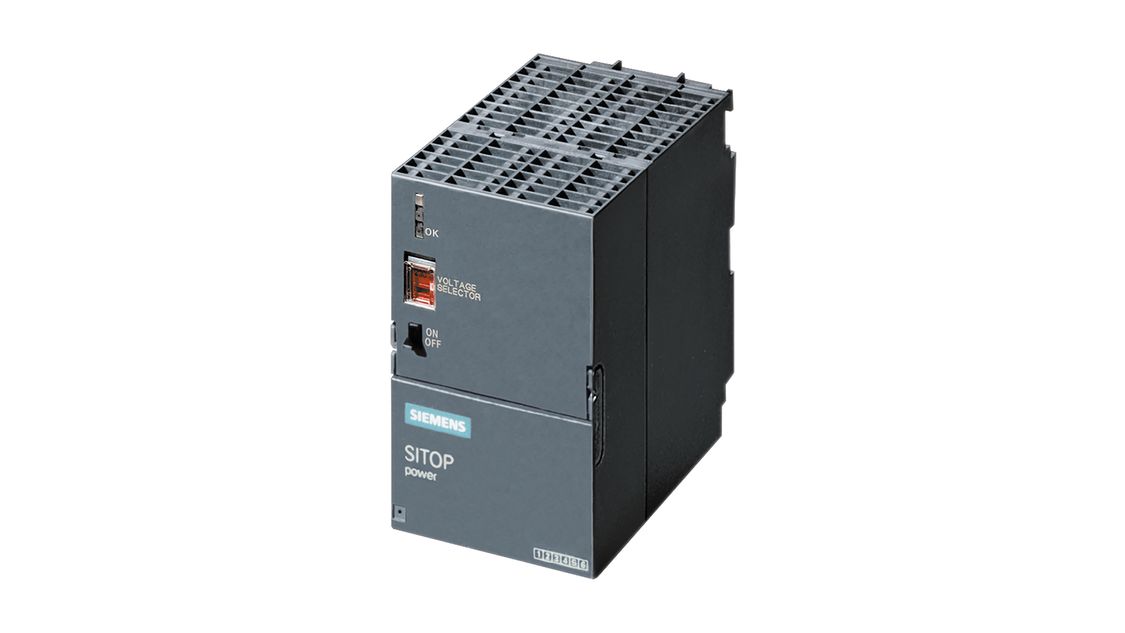

适合 SIMATIC S7-300 和 SIMATIC ET200M 的单相 SITOP PS307电源

适合 SIMATIC S7-300 和 SIMATIC ET200M 的PS307 电源可以直接安装在 S7 导轨上且占据空间很小，而且能够自动切换 120/230 V AC 输入。供货范围内包含一个梳形连接器，可与CPU快速连接。借助于一个可选的转接组件，也可将电源安装在DIN导轨上。

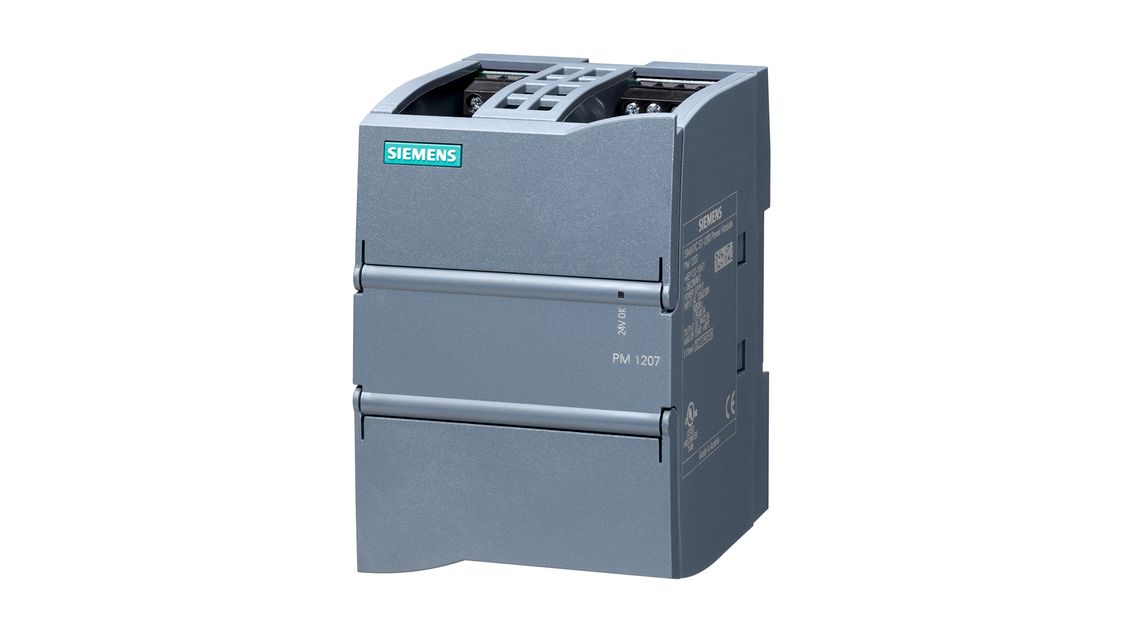

适合 SIMATIC S7-1200 的单相 SITOP 电源

SIMATIC S7-1200 适配的的紧凑型 PM1207 电源仅 70mm 宽，占用柜内空间很小，适合与小型 PLC 配合使用。DIN 导轨安装 24 V DC/ 2.5 A 电源的自动范围切换功能可确保顺利连接到工业或住宅区域内的单相 120/230 V AC电网。此电源可安装到 DIN 导轨上，或使用螺钉安装。

产品图片 – 适合 SIMATIC S7-1500 和 ET200MP 的 SITOP 电源

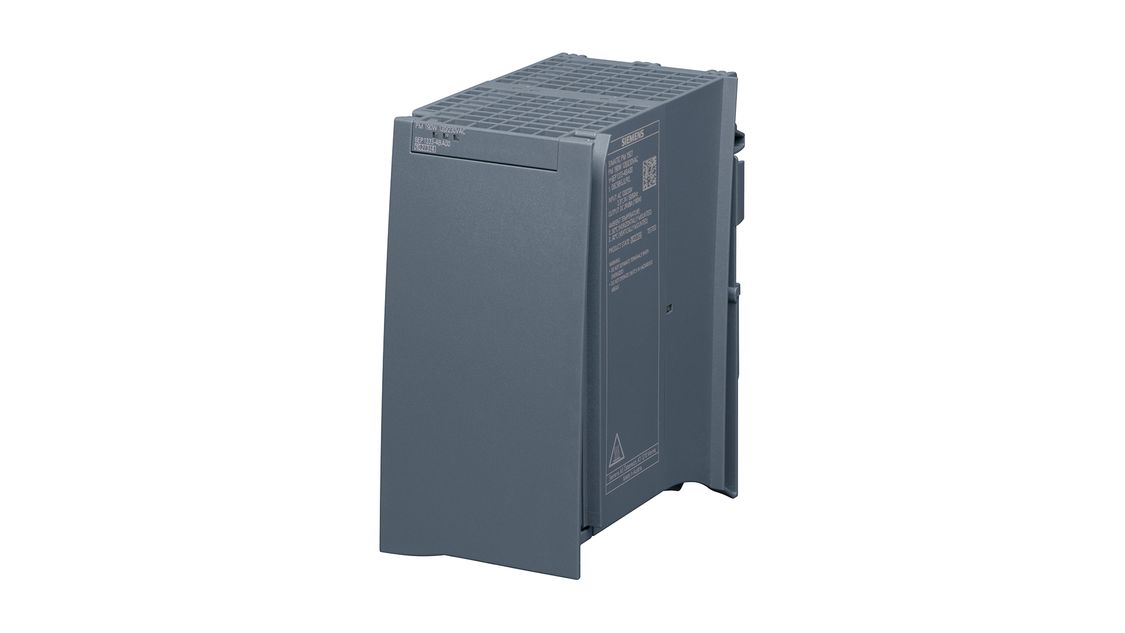

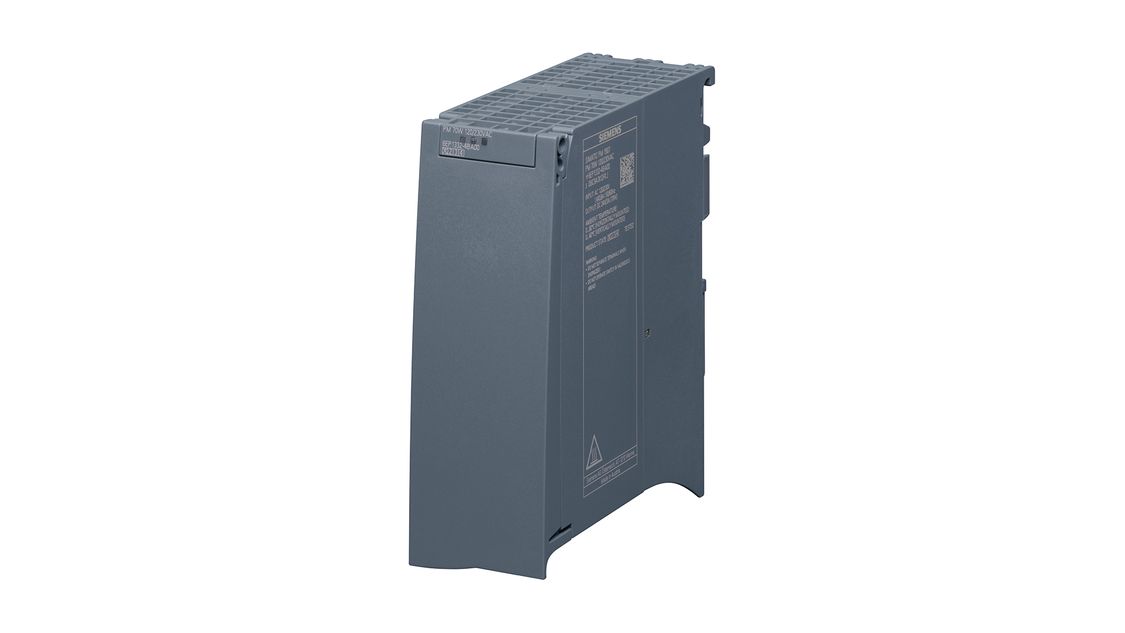

适合 SIMATIC S7-1500 和 SIMATIC ET200MP 的单相 SITOP 电源

PM1507 电源模块的宽度仅为 50 或 75 mm，适合作为 SIMATIC S7-1500 和 SIMATIC ET200MP 的优选负载电源。它们可直接安装到 S7-1500 系统机架上，与其它模块之间没有侧面间隙。这些电源可自动进行单相 120/ 230 V AC 系统切换。若需要更多电能例如需要较大的启动电流时，短时过载能力可每分钟 5 秒提供 50%“额外功率”。

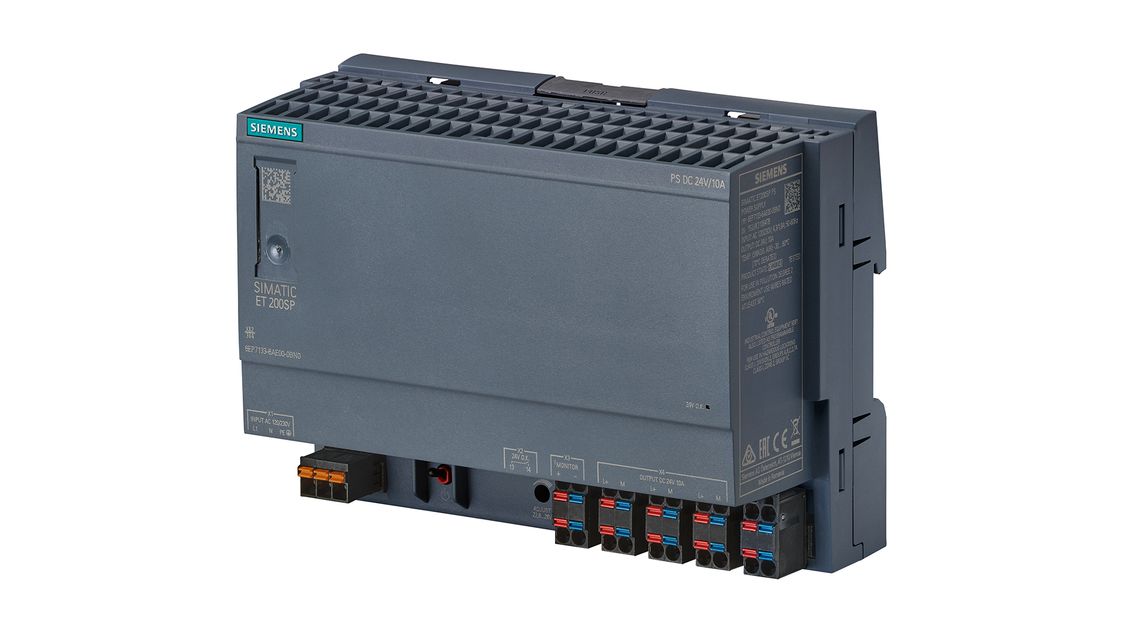

适合 SIMATIC ET 200SP 的单相 SITOP 电源

这些单相电源可作为分布式 I/O 设备 SIMATIC ET 200SP 的优选负载电源。由于这些电源具有超扁平的设计，适合安装在深度为 80 mm 的控制柜内。它们配有内置式电流监控器、运行指示灯和用于指示输出电压是否正常的信号触点，因此适合工厂中的能源管理和诊断功能。另外，由于配备一个独立的开关可接通和关闭 24 V 输出，并且能调节电压范围补偿长电缆中造成的电压降，在调试和维护时得心应手。

产品图片 – 适合 SIMATIC ET200pro PS 的 SITOP 电源，IP67

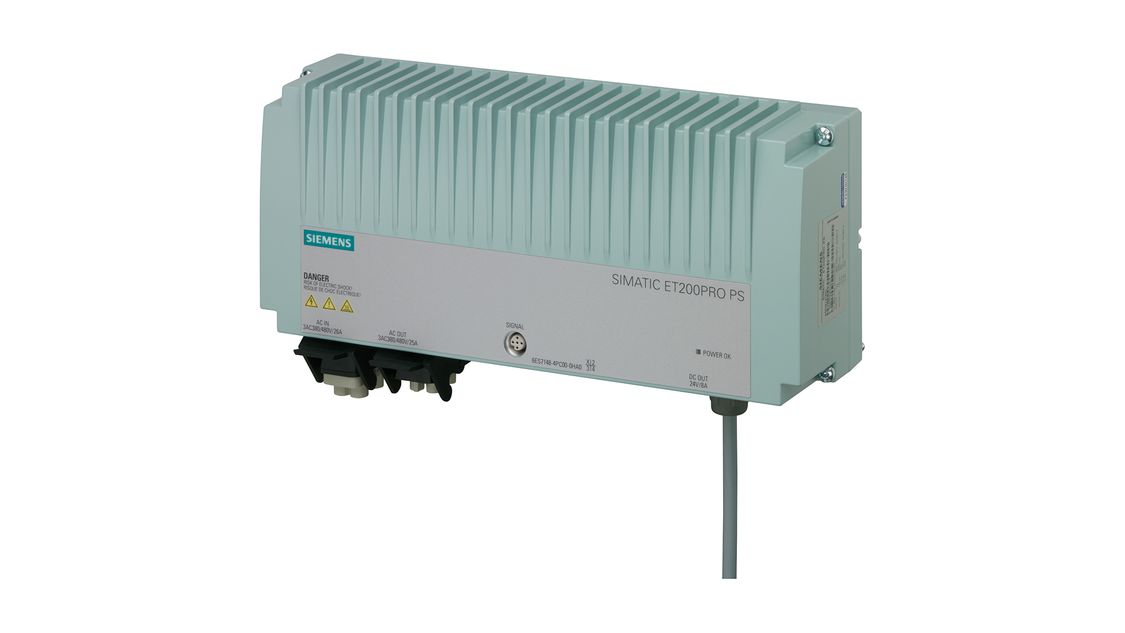

适合 SIMATIC ET200pro 的三相 SITOP 电源

防护等级为 IP67 的 SIMATIC ET200pro PS 电源用于为 I/O 模块和现场的执行器/传感器提供负载电压，它具有一个用于指示 24 V 电压是否正常和是否发生过热的信号触点，以及用于接入输入电压的二次连接件。

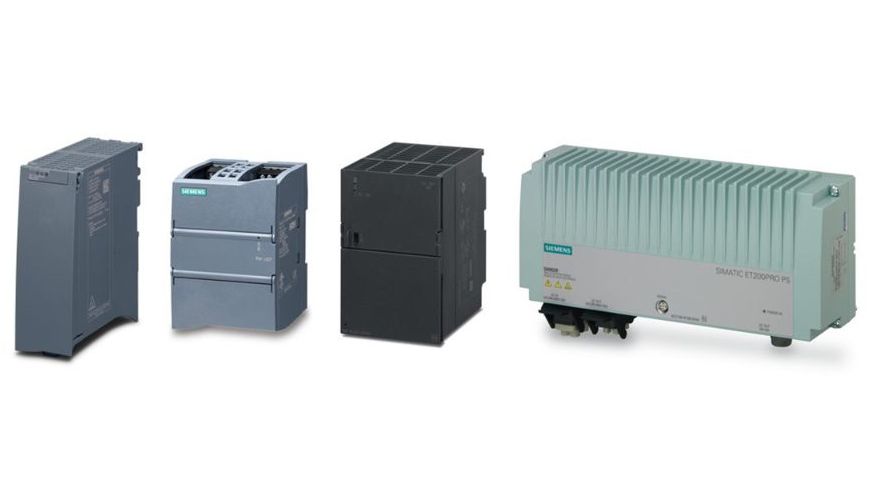

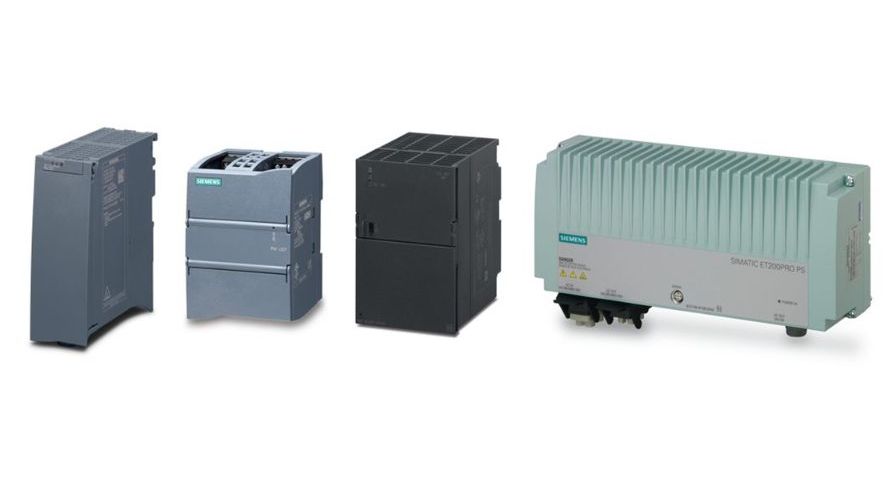

亮点 SIMATIC 设计形式的 SITOP 电源能够为众多 SIMATIC 系统（从控制器 SIMATIC S7-300、S7-1200 和 S7-1500 到 IO 系统 SIMATIC ET 200M、ET 200MP、ET 200pro 和 ET 200SP）可靠提供 24 V 电压。

优选搭档 …

... 在设计、功能和安装方式上

SIMATIC 设计电源可有效融入PLC系统中。除了为控制器和 IO 系统供电外，它们还可为其它负载提供可靠 24 V DC 。丰富的认证和宽温度范围允许电源、控制器和 I/O 部件在几乎所有区域中一起组合使用。特别值得注意的是，SIMATIC 设计电源与相应 SIMATIC 控制器一起经过了完整的系统测试。

SITOP SIMATIC 设计电源：
