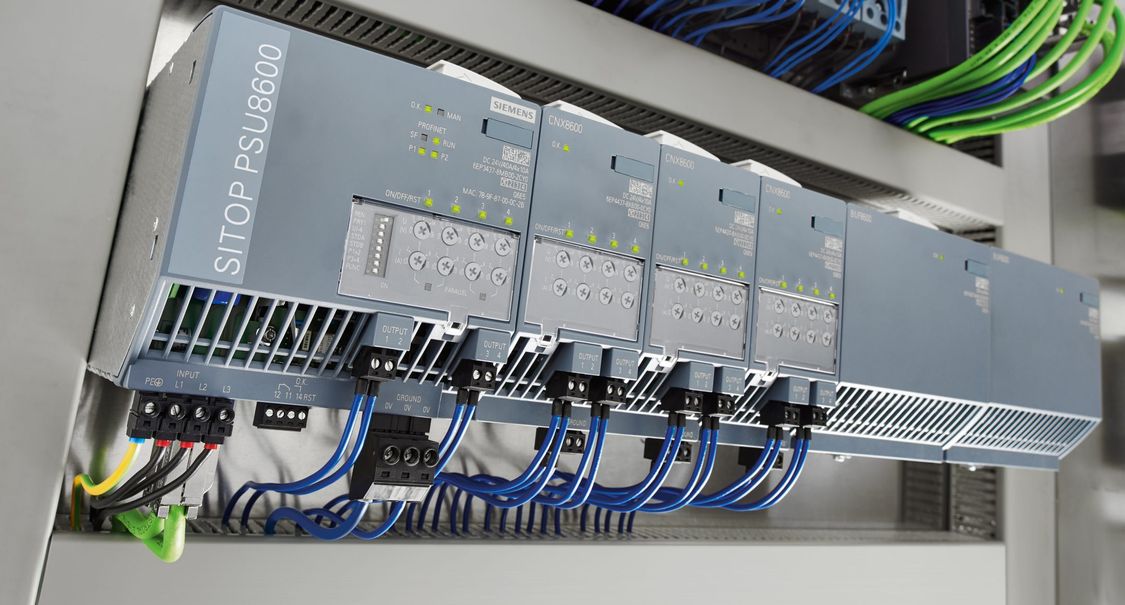

SITOP PSU8600 – 优异的 PROFINET 电源系统

集成电源现在已成为现实，也是将来的趋势。

SITOP PSU8600 是第一种全面集成在全集成自动化中的电源系统。这种电源不仅可在 TIA Portal 中进行工程组态或通过OPC UA与第三方自动化系统进行通信，而且可以在生产过程中对输出进行控制。例如，对每个输出的电压和电流进行调整，集成的过载保护功能可对每个输出进行监控。为了满足特定要求，例如缓冲电源故障或增加输出的数量，可以添加多种系统组件而无需额外接线。通过 PROFINET可提供全面的诊断和维护信息。SITOP 针对工厂或机器设备的电能管理提供有效支持：从记录具体输出的电能数据，直至通过 PROFIenergy 接通和关闭输出。通过这种方式，SITOP PSU8600 在工厂可靠性和效率方面树立了新标准。

手机端用户请搜索微信小程序“西门子官方工业商城“

官方工业商城（PC端）

产品线 – 所有系统组件概览

SITOP PSU8600 基本单元

体积小，性能高

基本装置的效率高达 94%，可确保热损失极低，可实现极为紧凑的设计。监视最多 4 个输出的过载状况，有助于节省电流分断装置的空间。集成的 Ethernet/PROFINET 通信功能提供了新诊断方式，适合广泛的电源应用。

三相电源，额定输出电流 20 A 或 40 A（24 V DC 时）
监视一个或四个输出的过载状况，可在 4 V 到 28 V 范围内调节
带有两个端口的集成式 Ethernet/PROFINET 接口
在 TIA Portal 中方便地进行组态
系统运行中可获得大量诊断信息并进行各种调整
安装宽度很小 — 80/125/100 mm

在西门子工业产品网上商城中了解更多信息和订货选项

SITOP CNX8600 扩展模块

输出数量更多，灵活性提高

扩展模块可用于增加最多 32 个额外的选择性监控输出，通过模块顶部的系统环夹与基本模块进行连接，无需接线；系统环夹用于传输系统数据和电源。

基本装置能够与最多两个缓冲模块组合以满足要求
使用用于传输系统数据和电源的系统环夹，易于连接
输出电压：24 V DC（每个输出的设定范围 4 V 到 28 V）
基本装置最多可有四个扩展模块，包括三种型号：4 x 5 A、4 x 10 A、8 x 2.5 A，可随意进行组合
窄型设计：4 输出扩展模块宽度为 60 mm，8 输出扩展模块宽度为 100 mm

在西门子工业产品网上商城中了解更多信息和订货选项

SITOP BUF8600 缓冲模块

缓冲短时间的电源故障

采用电解电容器、在 40 A 负载电流下缓冲供电最长 600 ms 的缓冲模块可用于针对进线侧短暂的电压突降（局部断电）提供保护。配有双层电容器（超级电容器）的型号可以在 40 A 下缓冲最长 20 s 的较长时间断电。由于缓冲电流较低，缓冲时间较长，可根据需要手动关闭工业 PC。

基本装置能够与最多两个缓冲模块组合以满足要求
使用用于传输系统数据和电源的系统环夹，易于连接
安装宽度： 60/125 mm

在西门子工业产品网上商城中了解更多信息和订货选项

UPS8600 uninterruptible power supply for buffering during a power failure 6EP4197-8AB00-0XY0

UPS8600 不间断电源

通过全系统电源，缓冲持续数分钟到数小时的较长时间电源故障

带有适当电池模块的不间断电源可用于进线侧的较长时间电压突降提供保护，从而缓冲持续数分钟到数小时的电源故障。通过这些扩展模块，在发生电源故障时，可以安全和有选择地将装置关闭。对于大多数电源中断，该缓冲时间足以让装置继续运行而不中断。

用于充电/放电控制的 UPS8600 模块具有最多 5 个相同结构的 BAT8600 电池模块
通过用于传输系统数据和电源的 System Clip Link 连接器简便连接 UPS8600
智能电池管理实现优质电池工作寿命
电池模块 BAT8600 配有免维护型铅酸或磷酸锂铁电池

在西门子工业产品网上商城中了解更多信息和订货选项

亮点复杂设施在效率、灵活性和可靠性方面对其各组成部分有着很高要求。创新的 SITOP PSU8600 电源系统因具有优异的功能、诊断能力、TIA 全面集成、开放通信网络以及模块化可扩展性而能够满足所有要求。

全面的系统集成

由于全面集成在全集成自动化 (TIA) 中，SITOP PSU8600 是一个可以在 TIA Portal 中极为方便快速地进行组态的电源系统，可对运行和诊断数据进行详尽评估，并提供了能源管理功能。而且，通过经由 OPC UA 进行的开放式通信或通过 SITOP Manager，可实现相同的功能。具有工业以太网/PROFINET 交换机功能并且基本装置上具有两个端口的 SITOP PSU8600 可有效集成到现有自动化网络中的总线型和环型结构中。借助于集成的 Web 服务器，也可以远程执行电源监视或诊断。

全面的系统集成

选择性和监控带来出色的可靠性

SITOP PSU8600 为及早识别并消除故障、启动预防性维护并避免装置停运提供了优异基础。例如，它可以监视所有输出，并在故障发展过程中选择性关闭输出。因此，某个具体负载上的短路或过载不会使整个装置或系统瘫痪。针对短时过载提供 50% 额外功率并能够以 40 A 全负载电流来缓冲最长 20 秒的电源故障，也是 SITOP PSU8600提供的优势。另外，缓冲模块和电池模块的工作模式、电量以及缓冲模式下剩余供电时间，成为用于评估供电状况的理想指示。

电源系统的更多亮点

Strong performance within the smallest space

节省空间的电源组

SITOP PSU8600 以紧凑的设计提供了众多功能特性。它不仅可这对短时过载提供 50% 额外电能，还可对每个输出进行集成过载监视。因此，即使使用基本装置时也能使用附加断路器；由于安装宽度仅为 80-125 mm，它们可大量节省控制柜内的空间。这种电源的效率高达 94%，可确保热损耗极低。

Expandability by modular system design

灵活配置

由于具有模块化设计，SITOP PSU8600 可进行灵活调整以满足特定应用要求。系统环夹是一种可传输系统数据和电源的连接器。通过该连接器，可使用扩展模块、缓冲模块和不间断电源对基本装置进行扩展，无需任何接线。最多 6 个模块可按任何顺序使用。通过连接最多 4 个扩展模块，现在可以选择性监视最多 20 个输出。为了针对电网末端的短时电压突降提供保护，可以添加两个含有电解电容器、在满负载 (40 A) 下提供最长 600 ms 电源缓冲的 SITOP BUF8600 缓冲模块；为了针对时间较长的断电提供保护，可以添加两个含有双层电容器、在 40 A 下提供最长 20 s 缓冲的 SITOP BUF8600 缓冲模块。为了缓冲持续数分钟到数小时的电源故障，可以并排安装最多两个 UPS8600 不间断电源，每个电源可用最多 5 个相同结构的电池模块加以扩展。采用磷酸锂铁 (LiFePO4) 技术的电池模块可确保极长工作寿命，全负载 (960 W) 下的平均电源故障缓冲时间为 14 分钟。铅酸电池 (Pb) 的“正常”工作寿命是满负载 (960 W) 下的平均缓冲时间为 10 分钟。

为了集成到其他制造商的网络中，可以选择通过 OPC UA 服务器功能进行通信。在此情况下，同样也提供所有程序控制的参数设置和诊断功能。

Full integration in the TIA portal

用户友好的工程组态

通过 SITOP PSU8600，第一次可将电源全面集成在开放、联网的自动化应用中以及 TIA Portal 中。TIA Portal 中的工程组态极为容易、快速和方便。例如，通过 PROFINET 建立网络连接，选择电源并设置参数（包括接通和关闭具体输出）。SIMATIC S7 用户程序的预制函数块支持运行及诊断数据分析，免费的 WinCC 面板用来设置操作和监视。为了集成到不依赖于制造商的网络中，可通过 OPC UA 或 SITOP Manager 来选择通信。所有程序控制的参数设置和诊断功能也通过这些路径提供。

所有重要数据一览：

SITOP PSU8600 手册

成功案例与应用从工程组态到运行，功能强大的模块化 SITOP PSU8600 电源系统为用户提供了向机器设备提供直流电源的许多优势。
