SIPRESS GA700 — 最新一代连续过程气体分析仪

精确、耐用和可靠的 SIPROCESS GA700 是过程气体分析中集过程监测、控制、优化和质量控制于一体的最新一代产品。模块化概念使得测量比以往任何时候都更加灵活。

PIA Life Cycle Portal:选型、规划、订购、调试和维护工具

设备选型

模块化过程气体分析仪

更多可能性

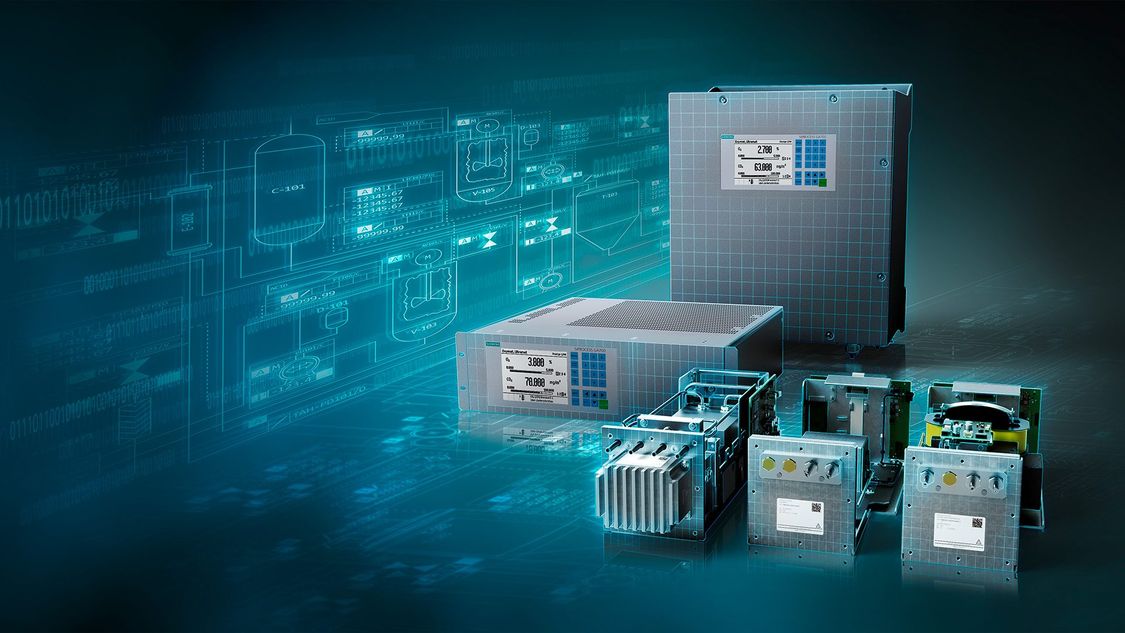

统一的操作理念简单地提供了更多的可能性:模块化气体分析仪 SIPROCESS GA700 有三种外壳类型和三种混合搭配模块可供选择。这意味着,您可以使用机架式或壁式外壳,并且可以将 OXYMAT 7、ULTRAMAT 7 或 CALOMAT 7 三个模块中的两个组合起来使用。SIPROCESS GA700 具有优异的可靠测量性能,针对各种应用进行优化,并设有设备内部干扰气体校正功能。由于即插即用原理,调试也非常简单:您只需插入模块、连接电缆、打开电源并进行测量。一旦模块安装完毕,则将自动配置为基本设置。SIPROCESS GA700 气体分析代表着高服务友好性和统一的操作理念。气体分析从未如此简单。

新型 SIPROCESS GA700 系列气体分析仪可在一个外壳中组合两个模块:根据个人要求,可安装在壁式外壳中,也可安装在具有三个不同高度单元的 19 英寸机架式外壳中。

壁式和机架式外壳选项概述:



  • 采用 IP 65 保护等级的壁式和机架式外壳均获得 ATEX 和 IEC Ex 认证。
  • 采用 Ex p 级保护等级,增压壁式仪器可与经批准吹扫设备一起在与 1 区使用,测量易燃或不易燃气体。
  • 采用 Ex nR 级保护等级,通气受限壁式仪器可在 2 区使用,测量浓度始终低于爆炸下限(LEL)的气体。
  • 选用合适的外套,19 英寸机架式外壳(Ex nA 保护等级)可在 2 区使用,测量易燃和不易燃气体。

两类外壳都可以在环境温度 50 ℃(122 ℉)环境中使用,并搭配新型 SIPROCESS GA700 系列的简单、易于理解的操作理念。

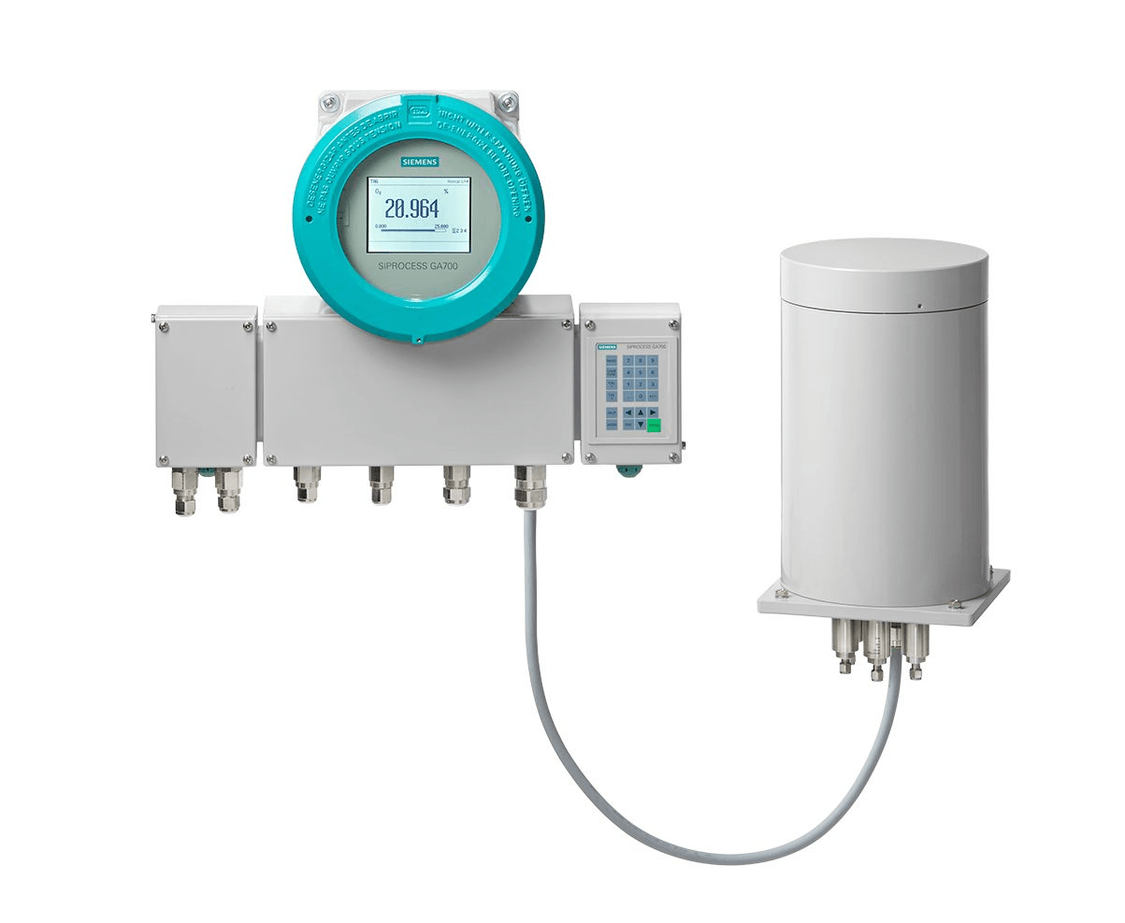

除了灵活的模块,创新的 SIPROCESS GA700 系列还包括一种新的外壳类型:配备耐压外壳的防爆型现场设备。其中包含一个现场操作设备,由防爆型外套(增安型连接外壳)以及防爆型现场模块组成。

外壳的三大优势



现场操作设备中两种点火保护方式的结合提供了三大优势:

  • 由于防爆型外壳中设有端子,分析设备易于改装和调试
  • 高可用性,因为防爆型外壳通常不需要在现场打开
  • 由于快速更换连接组件,维护工作量更少

现场模块的耐压封装外壳包含一个 OXYMAT 分析模块,其扩展温度范围可达到 +60 ℃ 并具有 IP 65 保护等级。这样可在恶劣环境下进行操作。SIPROCESS GA700 的统一操作理念简化了操作,由于现场操作设备和现场模块分别在现场安装,因此也提供了更大的灵活性。

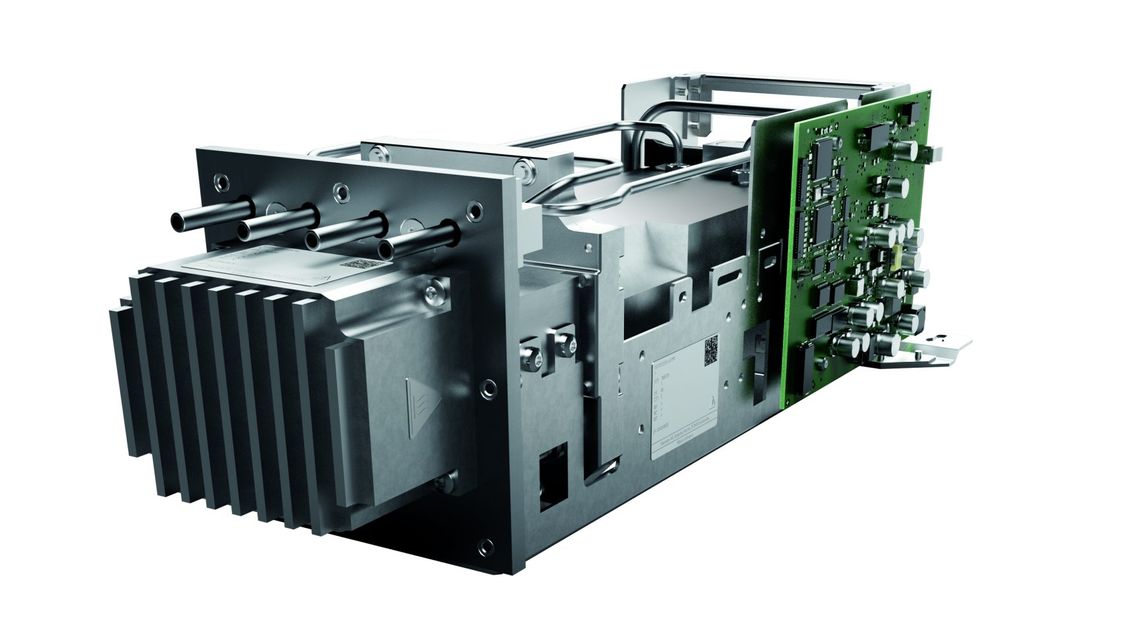

ULTRAMAT 7 在测量复杂气体混合物方面具有高选择性和测量精度,并且由于分析试管易于现场清洁,维护成本低。此外,ULTRAMAT 7 具有集成的干扰气体校正功能选项。还配备有预防性维护功能。这样您可以提前知晓何时需要后续维护。

用户友好型应用

操作概念基于结构清晰的菜单和广泛的用户支持。例如,当第一次使用安装时,安装助手会以易于理解和清晰的说明引导用户完成安装。软件分为若干种不同的语言版本,非常适合全球使用。无论环境温度如何,模块都可以在 45 ℃(113 ℉)的机架式或壁式外壳中运行。ULTRAMAT 7 可用于测量焚烧厂的锅炉控制系统,或者测量化工厂的过程气体。

技术规范

外壳

19 英寸机架式外壳 IP20(三个高度单元);

壁式外壳 IP65

组分
CO、 CO2、 SO2、NO、 CH4、 C2H4、 N2O、NH3
最小测量范围,如 CO2
0 ... 5 vpm
环境温度
+ 5 ... ++ 45 °C
兼容模块
ULTRAMAT 7、CALOMAT 7、 OXYMAT 7

优势一览

  • 复杂气体混合物的高测量精度
  • 低检测限
  • 由于分析槽可现场清洁,维护成本较低
  • 简化干扰气体测量
  • 预防性维护功能
  • 双层检测器的高选择性
  • 由于即插即用,易于使用
  • 为行业 4.0 做好准备

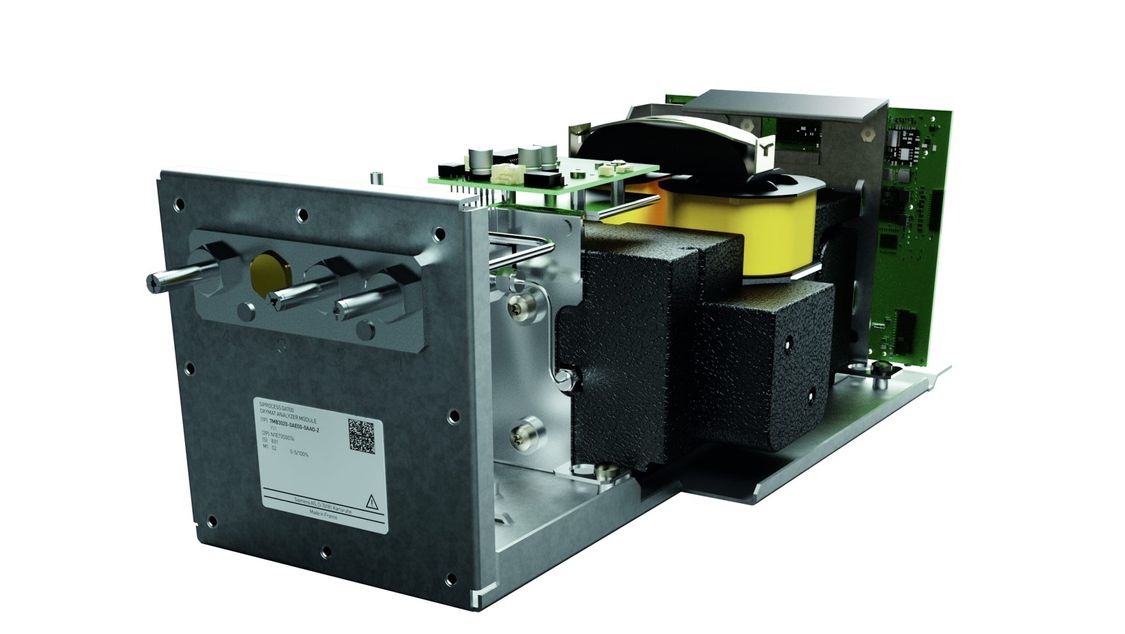

SIPROCESS GA700 OXYMAT 7 使用寿命长,是一种非常可靠的测量仪器,甚至可以处理较小的测量范围(0-0.5% O2)。但这还不是全部优势:通过振动补偿和物理抑制零点(99.5-100% O2),可提供非常可靠和精确的测量。

成熟的操作理念

操作概念基于结构清晰的菜单和广泛的用户支持。例如,当第一次使用安装时,安装助手会以易于理解和清晰的说明引导用户完成安装。软件分为若干种不同的语言版本,非常适合全球使用。无论环境温度如何,模块都可以在 50 ℃(122 ℉)的机架式或壁式设备中运行,也可以在 60 ℃(140 ℉)的防爆型现场设备中运行。



OXYMAT 7 的优势使其在焚烧厂的锅炉控制和环境保护或纯度监测的质量保证方面不可或缺。

技术规范

外壳

19 英寸机架式外壳 IP20(三个高度单元;Ex nA)
壁式外壳 IP65(Ex p,Ex nR)

组分
O2
最小测量范围
0 ... 0.5 %
环境温度
0 ... ++ 50 °C
兼容模块
OXYMAT 7、 CALOMAT 7、 ULTRAMAT 7

优势一览

  • 使用寿命长,因为微流量传感器不与样品气体接触,因此不会被腐蚀
  • 低故障敏感性
  • 振动补偿
  • T90 时间 1.9 秒
  • 最高环境温度 50 ℃
  • 较小测量范围(0-0.5% 或 99.5-100% O2)
  • 物理抑制零点,如 98% 或 99.5% 至 100% O2
  • 由于即插即用,易于使用
  • 为行业 4.0 做好准备

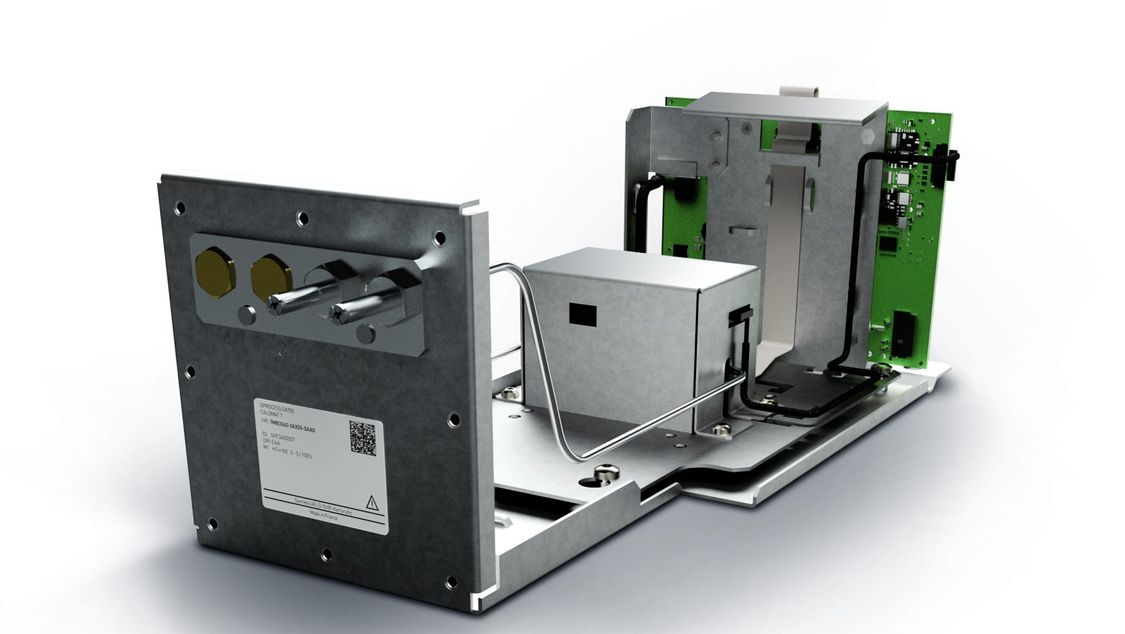

SIPROCESS GA700 CALOMAT 7 的主要应用领域是对二元或准二元气体混合物中的 H2 或 He 进行定量测定。CALOMAT 7 具有高测量范围动态特性,是各种应用的理想解决方案。

灵活应用

无论环境温度如何,模块都可以在 50 ℃(122 ℉)的机架式或壁式外壳中运行。操作概念基于结构清晰的菜单和广泛的用户支持。例如,当第一次使用安装时,安装助手会以易于理解和清晰的说明引导用户完成安装。软件分为若干种不同的语言版本,非常适合全球使用。CALOMAT 7 可应用于安全监测、惰性气体监测和氢-氩气监测。

技术规范

外壳

19 英寸机架式外壳 IP20(三个高度单元);

壁式外壳 IP65

组分
H2、 He、 Ar、 CO2、CH4 二元或准二元气体混合物
最小测量范围
0 ... 0.5 %
环境温度
0 ... ++ 50 °C
兼容模块
CALOMAT 7、 OXYMAT 7、 ULTRAMAT 7

优势一览

  • 二元气体测量的理想解决方案
  • 集成干扰校正功能,无需外部计算
  • 高动态测量范围
  • 0-0.5% 测量范围内氢的低检测限
  • T90 时间< 2.5 秒
  • 最高环境温度 50 ℃
  • 由于即插即用,易于使用
  • 为行业 4.0 做好准备
