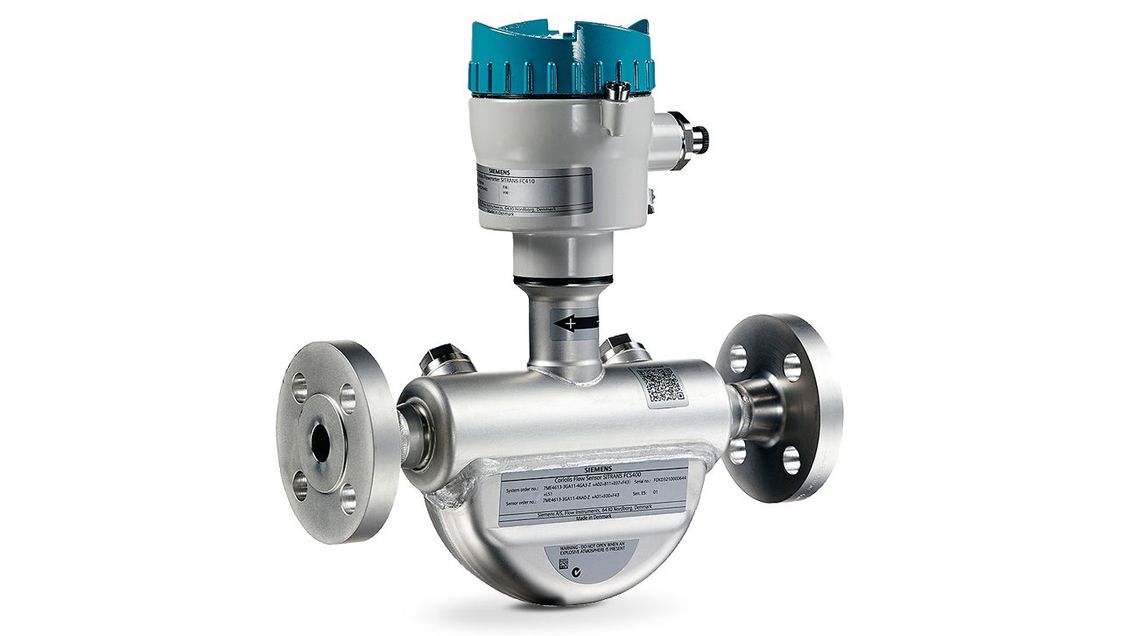

面向 OEM 客户的 SITRANS FC410

SITRANS FC410 质量流量计解决方案是全球范围内最轻和最紧凑的科里奥利质量流量测量系统,可用来减小橇装尺寸、在狭小区域内安装多台流量计、简便安装到新的和现有应用中并实现成本最小化。这种全数字式紧凑型流量计是为了直接集成到机器控制系统中而量身定制的。通过 SITRANS FC410 中的内置转换器功能,可在几乎任何位置安装,无需使用单独转换器。

西门子工业产品网上商城

选型和订货

SITRANS FC410 质量流量计系统由一个 SITRANS FCS400 质量流量传感器和一个 SITRANS FCT010 质量流量转换器组成。

优点

  • 节省空间 – 通过紧凑型传感器和内置的转换器,可实现更高效的橇装和装置布局
  • 直接集成 – 通过多点可寻址 Modbus RTU RS485 通信协议集成到新的或现有控制系统中,完全可组态的字节顺序支持所有 PLC 类型
  • 易于安装 – 提供标准接头和流畅的接线
  • 高精度 – 在 100 bar 和 200°C 下,精度可达到 ±0.1% 流量测量精度
  • 灵活 – 口径从 DN15 到 DN50,确保适合广泛的应用
  • 专门性能 – 提供真正的多参数测量(如质量流量、体积流量、密度和温度)
  • 高速 – 10 m/s 信号更新,可实现可靠数据传输;连接多个仪表后仍可达到 115.2 kBit/s RS485 数据速率

详情

口径

DN15 (½")
DN25 (1")
DN50 (2")
精度

±0.10 %
重复性

±0.05 %
流量范围(水,1 bar 压力损失)

DN15: 3700 kg/h (8157 lb/h)
DN25: 11500 kg/h (25353 lb/h)
DN50: 52000 kg/h (114640 lb/h)
电源

24 V DC ±20%
重量

4,6 - 27 kg
材质



传感器:



变送器:

浸液部件:316L 不锈钢

外壳:304 不锈钢



铝,带有防腐蚀涂层

外壳防护等级 (IP)

IP 67
压力范围

测量管



传感器外壳





传感器外壳爆裂压力

不锈钢:100 bar (1450 psi)



20 bar (DN15, DN25)
17 bar (DN50)



>160 bar(所有规格)

温度等级

工艺介质

环境

-50 至 200 °C (-58 至 392 °F)

-40 至 60 °C (-40 至 140 °F)

工艺接头

法兰

管螺纹

卫生型螺纹

卫生型夹具

EN1092-1 B1、EN1092-1 D、ANSI / ASME B16.5、JIS B 2220、DIN11864-2A

ASME B1.20 (NPT)、ISO228-1 G (BSPP)、VCO Quick-connect

DIN11851、DIN11864-1、ISO2853, SMS 1145

DIN11864-3A、DIN32676、ISO2852

认证

危险区域

压力设备

ATEX、IECEx、cCSAus、FM、EAC

PED、CRN

NAMUR

符合 NE132
过程值


质量流量

体积流量

密度

过程温度

累加器

1 个累加器,用于净质量流量
通信

Modbus RTU TS-485 2 线通信
EMC 性能


EN 61326-3-2

机械载荷

18 - 1000 Hz 随机,3.17 G rms,在所有方向上
