SIMATIC HMI移动面板

强大和安全的操作在你手中

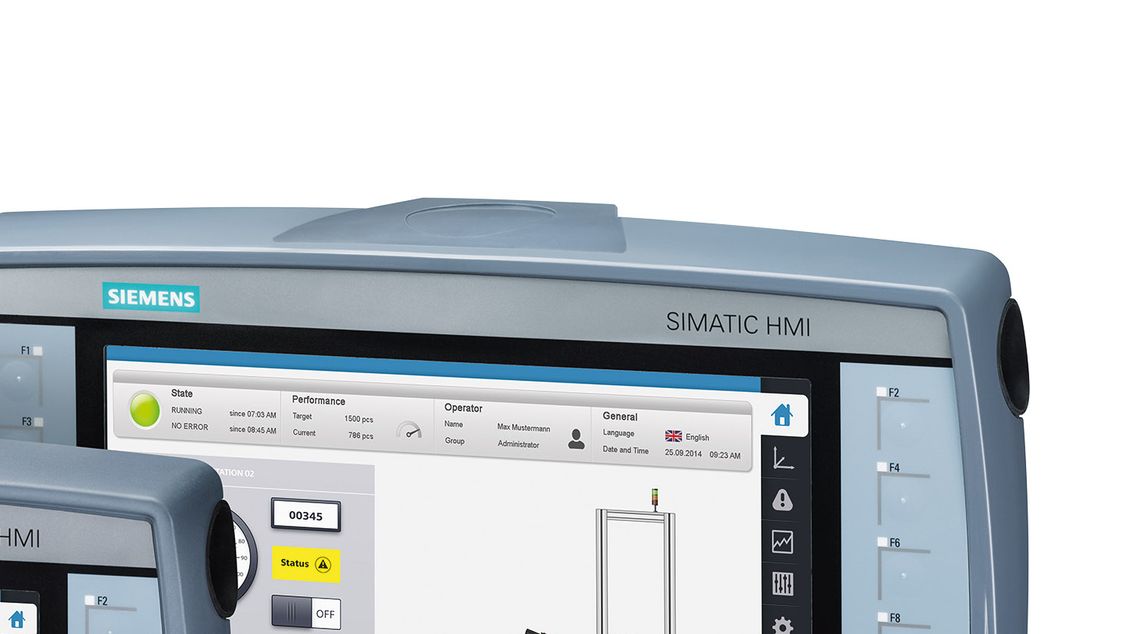

对于高端移动应用,应选择使用移动面板。这些产品也适用于故障安全型机器和广泛分布的工厂。SIMATIC HMI第二代移面板将 SIMATIC HMI精智面板的功能都整合在移动控制单元中。用户可享有更大的灵活性和便利性。

宣传册:“SIMATIC HMI 机器可视化的最佳选择 — 效率达到新高度”

下载 PDF

优势

移动应用优势

  • 采用卓越的 4寸、7寸或9寸1600万色可调背光宽屏显示屏,可详细显示复杂的过程画面
  • 所有 HMI 任务实现高效工程设计,支持自定义设计
  • 灵活的使用和故障评估:按软件功能评估(PROFIsafe )或按接线评估
  • 小型机器可通过提供少量即用产品实现高性价比连接

现场过程更加透明

即使对于较大的生产设施、复杂或封闭的机器、较长的物料搬运或生产线以及输送系统,移动操作面板也允许在调试期间快速而精确地设置和定位。还能确保在重新加工、维护或修理期间缩短停机时间。

SIMATIC HMI第二代移动面板配设有4寸、7寸或9寸显示屏,有线 PROFINET 连接,将 SIMATIC HMI精智面板的功能都整合在移动控制单元中。用户可享有更大的灵活性和便利性。卓越的宽屏显示屏,16:9 宽屏,1600 万色,可提供清晰、细节丰富的可视化效果, 即使是复杂的过程和工厂图像也能够清晰显示。

此外,独特的照明急停按钮、三阶使能开关和灵活的安全元件分析选项,使单独控制单元能够集成到安全框架中。

产品范围

移动面板概览

SIMATIC HMI第二代移动面板 - 故障安全型设备

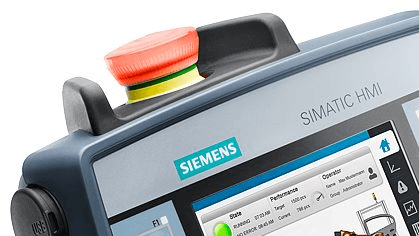

顶部设有急停按钮、后部设有使能开关的移动面板提供灵活的安全解决方案组态。

只有当急停按钮通过接线盒与安全电路集成时,按钮才会激活,并亮起红色。

这些设备支持通过硬连线安全继电器(如 SIRIUS 3SK1)和故障安全型控制器(如 SIMATIC S7-1500F)的 PROFIsafe 来评估安全元件。

SIMATIC HMI KTP400F移动面板

KTP400F 提供全面的功能,操作轻便。只要不需要复杂的图形显示,面板与紧凑型接线盒结合,即可为需要安全功能的 HMI 任务提供节省空间和成本的解决方案。

4 个功能键是对面板触摸+按键操作功能的补充。

技术数据

KTP400F 移动面板

硬件



显示屏

4.3 英寸 TFT,1600 万色

分辨率

480 x 272 像素

控制元件

触摸屏

4 个功能键

2 个发光按钮

1 个照明紧急停止/停止按钮

1 个三阶确认按钮

用户存储器

4 MB

接口

1 个 RJ 45 以太网接口(支持 PROFINET)/1 个 USB 主机

防护等级

IP 65

跌落试验

可经受 1.2 米的跌落冲击

外形尺寸

194 x 166 毫米(宽x高)

软件功能



组态软件

WinCC Comfort (TIA Portal) V13 SP1 或更高版本

消息

4000

消息类别

32

过程画面

500

变量

2048

矢量图

条形图

曲线图

f(t),f(x)

配方

300

归档

50

Visual Basic Scripts

订货号

SIMATIC HMI KTP700F移动面板

KTP700F 具有故障安全功能,在移动面板家族中属全能型产品。

7 英寸显示屏,分辨率 800 x 480 像素,整体尺寸 248 x 195 毫米。

8 个功能键支持面板的触摸+按键操作。

技术数据

KTP700F 移动面板

硬件



显示屏

7 英寸 TFT,1600 万色

分辨率

800 x 480 像素

控制元件

触摸屏

8 个功能键

2 个发光按钮

1 个钥匙操作开关

1 个照明紧急停止/停止按钮

1 个三阶确认按钮

用户存储器

12 MB

接口

1 个 RJ 45 以太网接口(支持 PROFINET)

1 个 USB 主机

1 个 SD 卡槽

快速重连用电源
电能保持5分钟

防护等级

IP 65

跌落试验

可经受 1.2 米的跌落冲击

外形尺寸

248 x 195 毫米(宽x高)

软件功能



组态软件

WinCC Comfort (TIA Portal) V13 SP1 或更高版本

消息

4000

消息类别

32

过程画面

500

变量

2048

矢量图

条形图

曲线图

f(t),f(x)

配方

300

归档

50

Visual Basic Scripts
100

订货号:

SIMATIC HMI KTP900F移动面板

对于图形显示质量有更高要求的应用,我们提供 9 英寸显示屏。

KTP900移动面板可满足更复杂过程或机器的可视化需求。

10个功能键支持面板的触摸+按键操作。

技术数据

KTP900F 移动面板

硬件



显示屏

9 英寸 TFT,1600 万色

分辨率

800 x 480 像素

控制元件

触摸屏

10 个功能键

2 个发光按钮

1 个钥匙操作开关

1 个照明紧急停止/停止按钮

1 个三阶确认按钮

用户存储器

10 MB

接口

1 个 RJ 45 以太网接口(支持 PROFINET)

1 个 USB 主机

1 个 SD 卡槽

快速重连用电源
电能保持5分钟

防护等级

IP 65

跌落试验

可经受 1.2 米的跌落冲击

外形尺寸

307.5 x 223.5 毫米(宽x高)

软件功能



组态软件

WinCC Comfort (TIA Portal) V13 SP1 或更高版本

消息

4000

消息类别

32

过程画面

500

变量

2048

矢量图

条形图

曲线图

f(t),f(x)

配方

300

归档

50

Visual Basic Scripts

订货号:

第二代 SIMATIC HMI移动面板- 标准设备

当需要移动操作员控制但不需要故障安全型功能时,使用移动面板标准设备。

顶部未设紧急按钮和后部未设使能按钮,这些设备更加紧凑,更易于操作。

SIMATIC HMI KTP700移动面板

尺寸大小根据需要而定,并尽可能地做到结构紧凑。

7 英寸标准移动面板,整体尺寸248 x 172 毫米,分辨率 800 x 480像素, 足以完成大多数现场的可视化任务。

8个功能键支持面板的触摸+按键操作。

技术数据

KTP700 移动面板

硬件



显示屏

7 英寸 TFT,1600 万色

分辨率

800 x 480 像素

控制元件

触摸屏

8 个功能键

2 个发光按钮

用户存储器

12 MB

接口

1 个 RJ 45 以太网接口(支持 PROFINET)

1 个 USB 主机

1 个 SD 卡槽

快速重连用电源
电能保持5分钟

防护等级

IP 65

跌落试验

可经受 1.2 米的跌落冲击

外形尺寸

248 x 172 毫米(宽x高)

软件功能



组态软件

WinCC Comfort (TIA Portal) V13 SP1  或更高版本

消息

4000

消息类别

32

过程画面

500

变量

2048

矢量图

条形图

曲线图

f(t),f(x)

配方

300

归档

50

Visual Basic Scripts
100

订货号:

SIMATIC HMI KTP900移动面板

更舒适,更高显示质量。

KTP900移动面板,9 英寸显示屏,可以实现更复杂机器或过程画面的用户友好可视化。

10个功能键支持面板的触摸+按键操作。

技术数据

KTP900移动面板

硬件



显示屏

9 英寸 TFT,1600 万色

分辨率

800 x 480 px

控制元件


触摸屏

10 个功能键

2 个发光按钮

用户存储器

12 MB

接口

1 个 RJ 45 以太网接口(支持PROFINET)

1 个 USB 主机

1 个 SD 卡槽

快速重连用电源
电能保持5分钟

防护等级

IP 65

跌落试验

可经受 1.2 米的跌落冲击

外形尺寸

307 x 201 毫米(宽x高)

软件功能



组态软件

WinCC Comfort (TIA Portal) V13 SP1 或更高版本

消息

4000

消息类别

32

过程画面

500

变量

2048

矢量图

条形图

曲线图

f(t),f(x)

配方

300

归档

50

Visual Basic Scripts
100

订货号:

第二代 SIMATIC HMI移动面板接线盒

  • 标准型接线盒
    标准型接线盒适用于在控制柜中安装或墙面安装。内部3端口交换机,将接线盒轻松集成到线性拓扑网络中。不仅可以通过与 F-PLC 相连的 PROFIsafe 软件协议进行安全操作元件的评估,还可以通过硬接线进行安全操作元件的评估。在硬接线的情况下,必须使用安全输入(如 SIMATIC ET 200SP)或安全继电器(SIRIUS 3SK3)。当移动面板和接线盒的连接断开时,紧急停止电路断开。订货号: 6AV2125-2AE13-0AX0
  • 高级型接线盒
    高级型接线盒具有相同的外壳。功能基于标准型接线盒,并具备功能扩展:当移动面板和接线盒的连接断开时,紧急停止电路闭合。这样,机器能够在移动面板未连接时继续保持工作。集成的交换机支持 MRP 和 IRT。订货号: 6AV2125-2AE23-0AX0
  • 紧凑型接线盒
    紧凑型适接线盒用于安装在控制柜表面。布线的所有连接器和触点都布置在后部,以便所有布线都布设在机柜中。不仅可以通过与 F-PLC 相连的 PROFIsafe 软件协议进行安全操作元件的评估,还可以通过硬接线进行安全操作元件的评估。在硬接线的情况下,必须使用安全输入(如 SIMATIC ET 200SP)或安全继电器(SIRIUS 3SK3)。当移动面板和接线盒的连接断开时,紧急停止电路断开。
    订货号:  6AV2125-2AE03-0AX0
