SIMATIC 安全集成系列 – 集成所有安全功能

通过一个控制器、一个工程组态系统和一个通信系统实现标准和安全自动化

SIMATIC Safety Integrated 安全集成系统将机器安全功能无缝集成在 SIMATIC 自动化系统中。 该系统包含了硬件和软件,其优点是已内置有安全功能,因此无需使用附加额外系统。 这种真正的集成不仅可在硬件和工程组态方面实现潜在节约,还可实现安全性与机器设备的完美匹配。

您是否对安全集成技术所有方面的定期更新感兴趣?

订阅新闻简讯

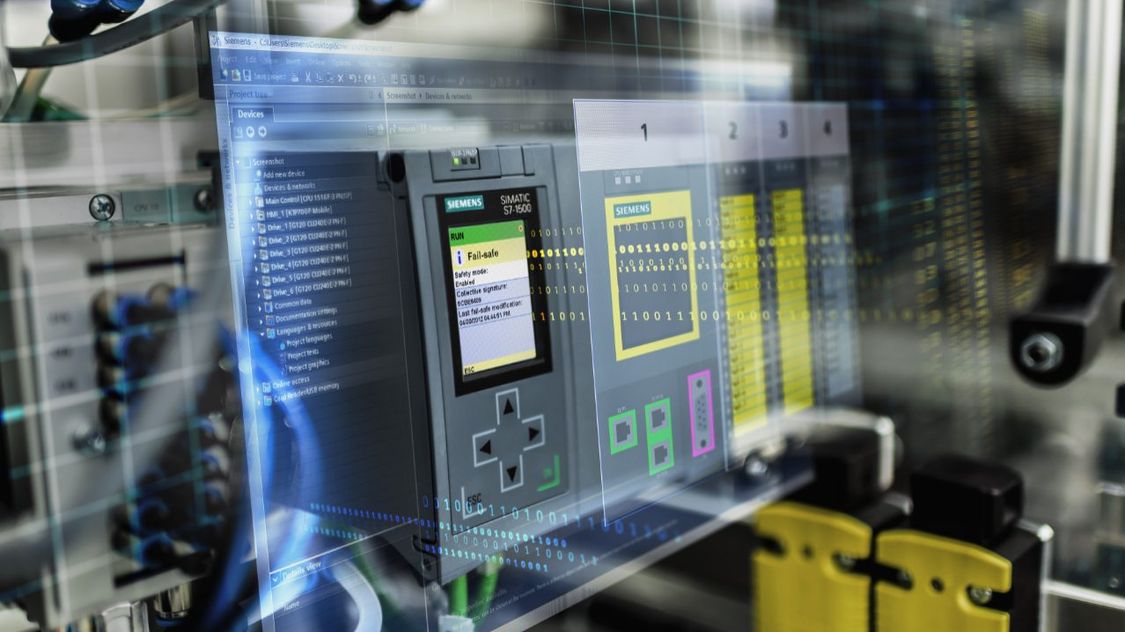

SIMATIC Safety Integrated

面向未来自动化解决方案的安全集成技术

在工业 4.0 时代,生产线不仅要高度灵活,还要具有高可用性且经济高效。 同时,生产线必须符合必要的安全要求。 随着人们对制造业满足市场需求的要求不断提高,机器制造商也遇到了更多挑战。

SIMATIC Safety Integrated 可实现基于全集成自动化 (TIA) 的一致安全解决方案,将安全功能无缝集成到标准自动化系统中。 通过采用 PROFINET 或 PROFIBUS(通过 PROFISAFE)将这些解决方案与 SINAMICS 变频器及其安全集成技术相结合,可实现极高的集成度和一致性。

了解有关 SIMATIC 安全集成技术的更多信息

下载宣传册

安全产品线

借助于无缝集成的安全技术来提高安全性和生产力

西门子的端到端故障安全产品线可满足所有要求,并可根据需要灵活扩展。 硬件和软件产品线中集成有安全功能,便于安装,可用性高,并具有极高安全性。

在 TIA Portal 中进行高效组态

单一系统兼有标准技术和安全技术

可选软件包 S7 Safety Advanced/Basic 无缝集成到 TIA Portal 中,由于采用单一用户界面并具有模拟功能,可以快速熟悉并高效组态安全功能。



其它信息:

SIMATIC STEP 7

借助于可选软件包 SIMATIC Step 7 Safety Advanced 或 SIMATIC Safety Basic,您也可以利用 TIA Portal 的全部优势来生成安全功能。 安全程序可用编程语言 LAD 和 FBD 来创建。 PLCSIM 还可用来测试,无需任何硬件。

灵活性

您可以使用 Step 7 Safety 库中的“现成”函数块(如急停),或者创建并使用自己的内部安全功能。 这样,安全功能就能够与机器实现完美匹配。

通过标准化实现节约

程序/模块和硬件配置可保存在库中,并使用一个唯一 CRC 提供安全保护。 这样就可以重复使用,并减少测试所需的时间与费用支出。

不使用硬件进行测试

在 TIA Portal 中,可以使用 PLCSIM 或 PLCSIM Advanced 对程序进行测试(包括安全功能),无需使用硬件。 这意味着可以事先测试安全功能以确保正确执行。

更改管理

每个模块及整个程序都分配有一个 CRC,可用来快速识别更改。 整体签名可方便地显示在 S7-1500 CPU 的屏幕画面上,或通过 Web 服务器来显示。

通过故障安全控制器实现更高灵活性

通过安全集成技术实现全面扩展

具有安全集成技术的 SIMATIC 控制器产品线提供了满足各种自动化需要的适宜控制器。 SIMATIC 控制器系列包括基本型控制器、增强型控制器、分布式控制器以及软控制器,具有突出的可扩展性和功能集成性。

SIMATIC 控制器可随时通过插入式 I/O 模块、功能模块和通信模块进行灵活扩展。 通过 I/O 模块或采用 PROFIsafe 行规的 PROFINET,可以记录或控制故障安全输入和输出信号。

SIMATIC 控制器经过认证,适用于安全等级符合 IEC 62061 的 SIL 3 和 EN ISO 13849-1 的 PL e 的应用。





❯ SIMATIC 控制器

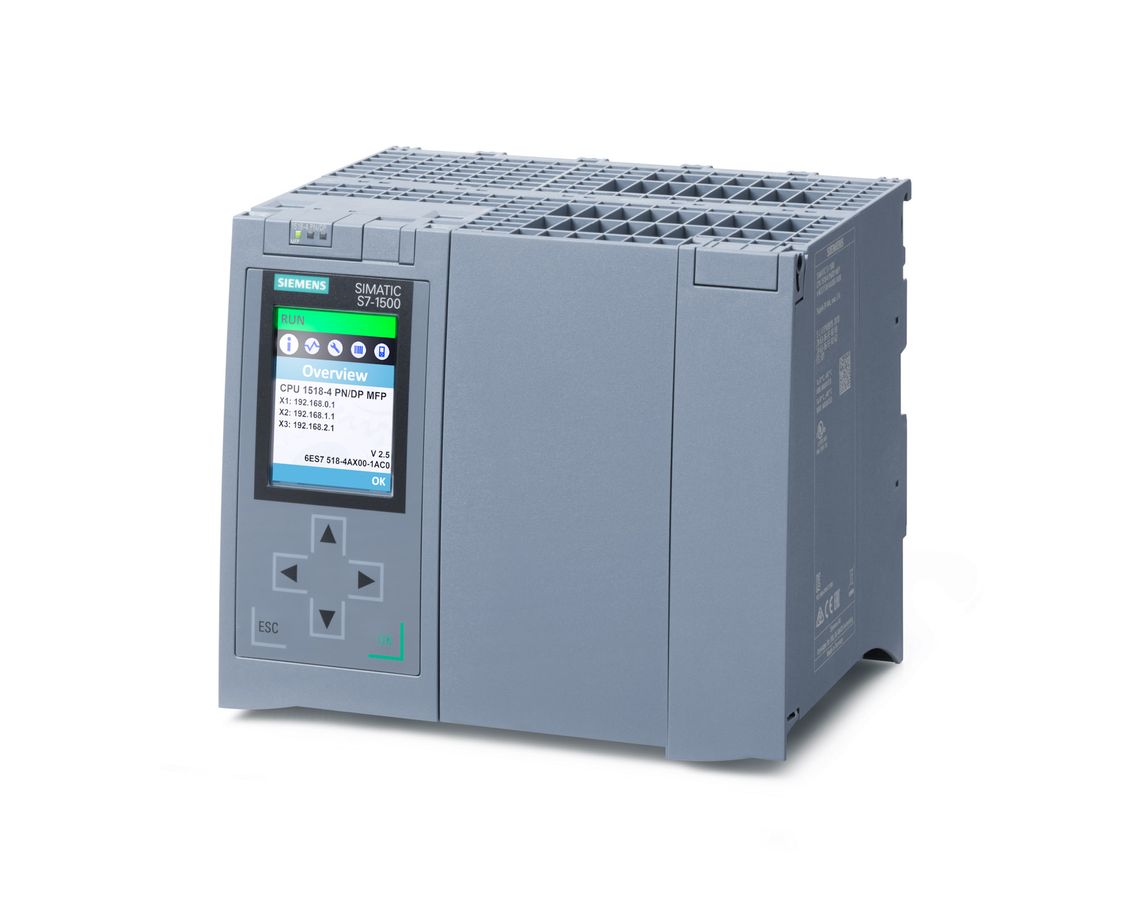

适合在需要高性能、广泛工艺功能、高灵活性和多样化通信功能的场合使用。

这些 CPU 允许将所需安全功能完美集成到整体解决方案中。 通过内置屏幕,可方便地识别已激活的安全程序(包括其 CRC),并用清晰的文本读入诊断消息。

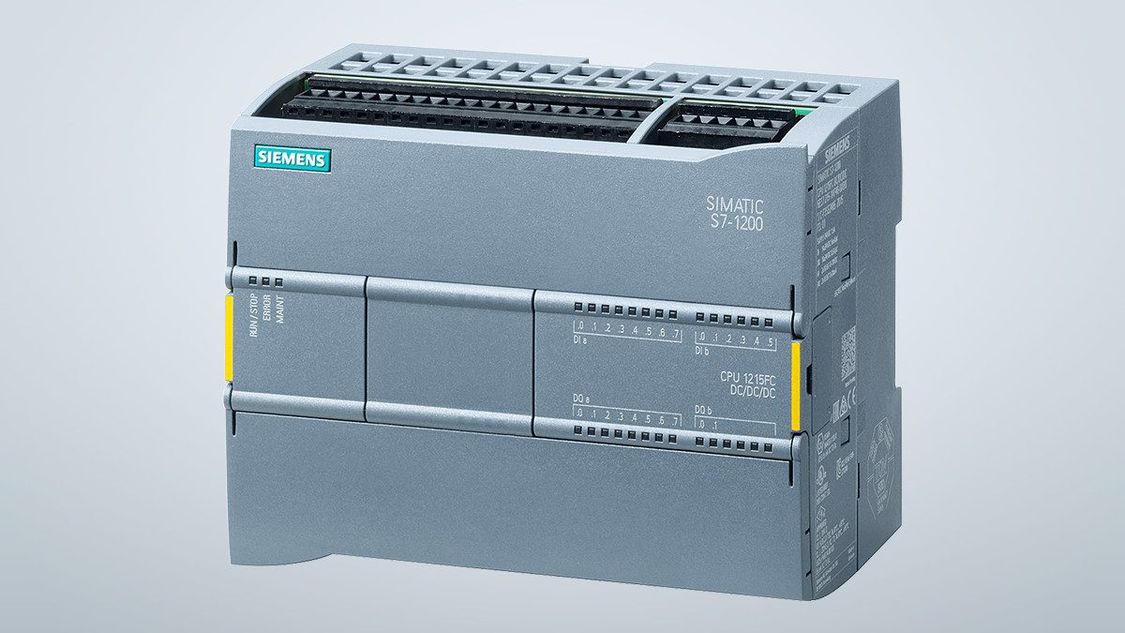

这些故障安全基本型控制器还可用来监视安全功能,例如,带有锁定机构的防护门。 与故障安全传感器和执行器的连接可在本地通过故障安全信号模块进行,或通过 PROFIsafe 远程进行。

由于设计紧凑,分布式控制器特别适合系列机器制造。 安全集成技术使得该系统特别紧凑,因为不需要额外的安全控制器,节省了控制柜内的空间。 这些控制器可直接布置在机器上的小型控制箱内。

在联网的工厂中,与生产的中央控制柜的连接是通过 PROFINET 实现的。

借助于 CPU1507S F 这一集成有安全功能的软控制器,基于 PC 的自动化解决方案可通过 Windows 操作系统在 SIMATIC IPC 上运行。 当必须使用编程语言 C 或 C++ 来集成特殊自动化功能或需要将 Windows 软件与软控制器直接连接时,该软控制器显示出特殊优势。 由于 CPU1507S F 也能执行安全相关任务,无需使用其它安全系统。

SIMATIC ET 200 – 适合执行故障安全任务的理想 I/O

通过 SIMATIC ET 200,面向标准和故障安全自动化提供了广泛的 I/O 系统,适用于控制柜解决方案或直接安装在机器上的无控制柜解决方案。 由于其具有模块化的设计,可方便地将 ET 200 系统逐步扩展,例如,使用故障安全 I/O 模块进行扩展。 使用 PROFIBUS 和/或 PROFINET(通过 PROFIsafe),这些产品可一致集成到自动化系统中。 所有故障安全 I/O 模块都经过认证,适合在安全等级达到 IEC 62061 的 SIL 3 和 EN ISO 13849-1 的 PL e 的应用中使用。



其它信息:

❯ SIMATIC ET 200 I/O 系统

适合控制柜的 SIMATIC ET 200 I/O

设计

故障安全 I/O 模块可构成含有标准模块的混合系统结构的一部分。

它们可直接在 CPU 旁边连接,或通过 PROFINET/PROFIBUS 进行远程连接。

诊断

这些模块提供了所有必要的监视功能,如短路或交叉电路诊断以及具体通道详细诊断。

识别出的故障通常通过钝化相关通道进行处理。

故障安全电机起动器

除故障安全 I/O 模块外,也可直接在站内运行故障安全电机起动器。

新增功能: 电流测量值的模拟记录

故障安全 F-AI 模拟量模块可用于安全可靠地记录电流测量值。

这些模块通道密度较高且部件种类较少。

配置

故障安全 I/O 模块可构成含有标准模块的混合系统结构的一部分。

它们可直接在 CPU 旁边连接,或通过 PROFINET/PROFIBUS 进行本地连接。

诊断

这些模块提供了所有必要的监视功能,如短路或交叉电路诊断以及具体通道详细诊断。

通常只需禁用相关通道,即可处理识别出的故障。

该 I/O 在组态、组装和接线方面十分灵活,所需的输入很少。 它主要在过程工业领域中使用,可理想集成到 SIMATIC PCS 7 和其它分布式控制系统中。 作为故障安全 I/O,它可以直接安装在存在气体和粉尘爆炸危险的区域内。

不适合控制柜的 SIMATIC ET 200 I/O

配置

故障安全 I/O 模块可构成含有标准模块的混合系统结构的一部分。

它们可直接在 CPU 旁边连接,或通过 PROFINET/PROFIBUS 进行本地连接。

诊断

这些模块提供了所有必要的监视功能,如短路或交叉电路诊断以及具体通道详细诊断。

通常只需禁用相关通道,即可处理识别出的故障。

故障安全电机起动器和变频器

除故障安全数字量 I/O 外,ET 200pro 还也可以直接在站中集成故障安全电机起动器和变频器。

是否想不使用控制想来实现功能机器安全性? 在不需要控制柜的配置中,可以使用新的 ET200 block I/O 来处理故障安全信号。 该模块包含故障安全输入和输出。 借助于独立于通道的诊断,可快速找到故障并进行纠正。

西门子工业业务领域在线支持: 了解 SIMATIC Safety Integrated 的众多使用方式。

了解应用实例

下载和支持

更多信息

了解有关 SIMATIC Safety Integrated 以及如何快速而方便地提高机器安全性的更多信息。 点击此处以获得其它信息!

支持服务

通过在线和技术支持平台,西门子可提供广泛的服务,包括在线支持、技术支持、应用支持和托管系统服务。

备件服务

西门子工业业务领域的备件服务在全球范围提供,用以实现平稳和快速的备件供应,从而实现最优工厂可用性

SITRAIN – 数字化工业学院

有关全部西门子工业产品的进一步信息,这些信息直接来自采用最新方法的制造商。
