简易而安全，效率倍增！

SINAMICS 安全集成技术

SINAMICS 变频器系列提供了各种功率和性能级别的变频器。 不仅如此，SINAMICS 变频器的标准产品线中还无缝集成了安全功能。 变频器简单地与 SIMATIC、SINUMERIK 和 SIMOTION 控制器连接，并通过 PROFIsafe 进行通信，形成一个完美协调的系统。 由于可进行高效工程组态且接线成本降低，缩短了调试时间，提高了性价比。

使用免费的安全评估工具来保证安全

安全评估工具

安全功能

集成安全功能

故障安全变频器的特点是具有集成安全功能，可向用户提供对安全相关事件的响应。后面介绍了西门子变频器中提供的集成安全功能。所有功能的功能安全性均满足适用于变速驱动系统的国际标准 IEC 61800 第 5-2 节中定义的要求。SBT 和 SP 功能超出了 IEC 61800-5-2 标准中规定的范围。

用于安全停止变频器的功能

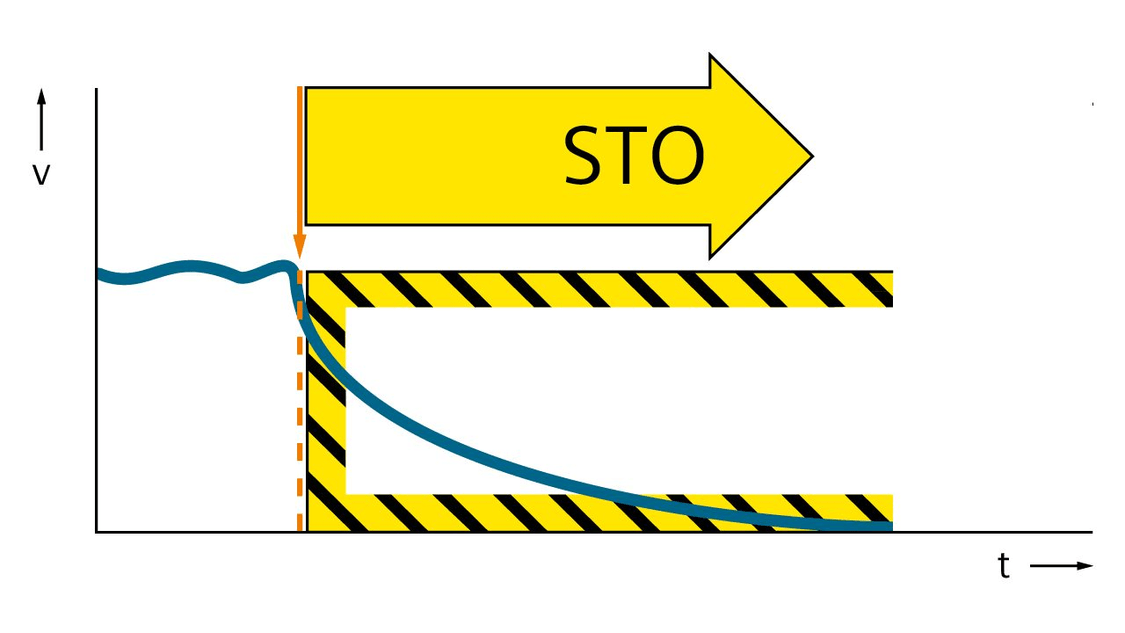

安全转矩停止 (STO)

STO 安全功能可使变频器进入一个无扭矩状态，从而安全防止不需要的重启。 由于直流回路保持充电，STO 取消之后，可执行快速重启。

安全停止 1 (SS1)

快速而安全地停止变频器并对其进行监视，尤其在高转动惯量情况下。

安全停止 2 (SS2)

快速而安全地停止变频器，然后激活 SOS 功能。

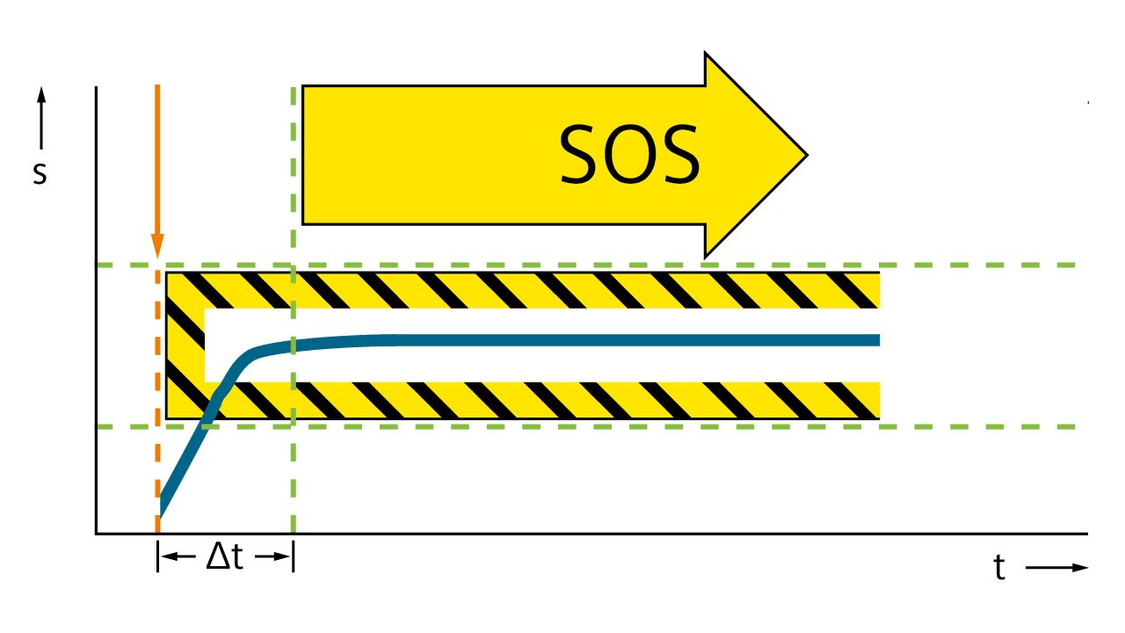

安全运行停止 (SOS)

对于每个驱动控制，在停止状态下进行安全位置保持并进行监视。

安全抱闸管理功能

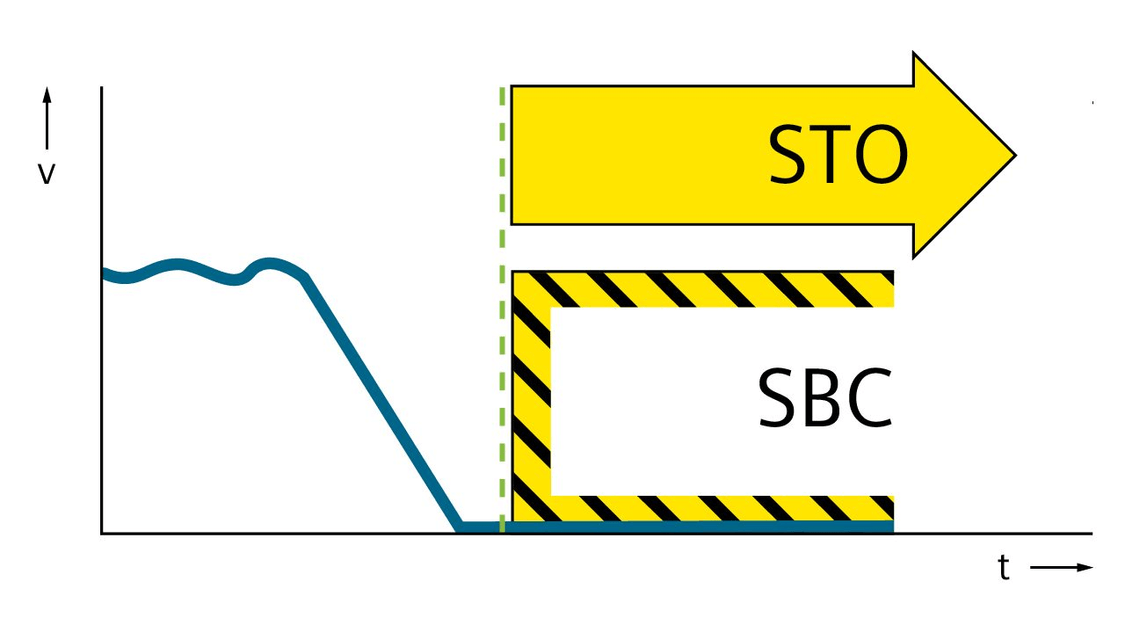

安全抱闸控制 (SBC)

对抱闸进行安全控制和监视，尤其对于垂直轴；总是与 STO 功能并行激活。

安全抱闸测试 (SBT)

使用 SBT 诊断功能，可将每个轴的最多两个抱闸进行循环测试。

安全监视驱动运动功能

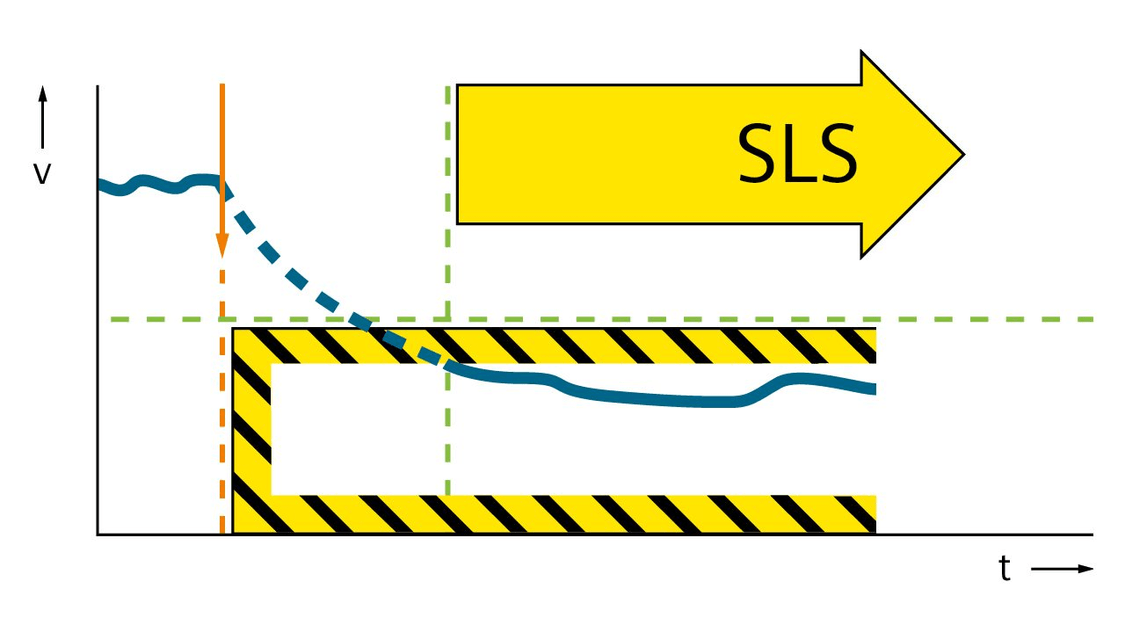

安全速度限制 (SLS)


安全监视传动的转速/速度值，并在违反限值时启动一个可组态的停止响应。

安全转速监控 (SSM)

只要传动在低于规定转速/进给速度下运行，安全速度/转速监控功能就提供一个安全信号。

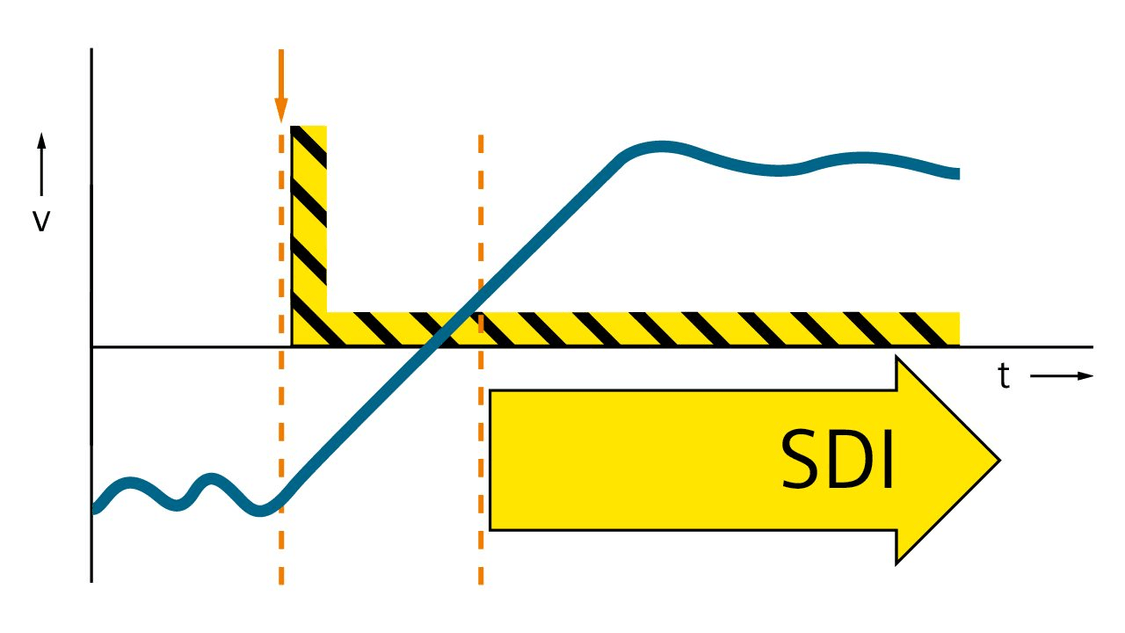

安全方向 (SDI)

安全监视旋转方向，以便传动只能在允许的方向上移动；若传动在错误方向上移动，则启动一个可组态的故障响应。

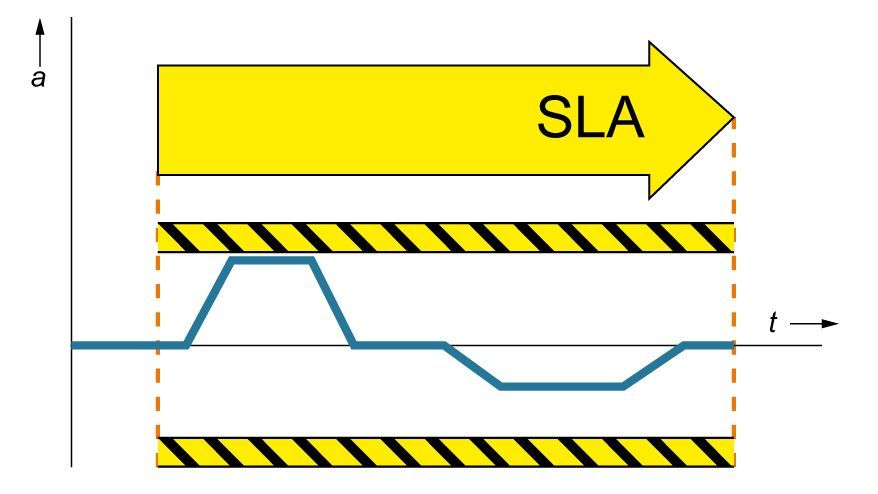

安全限制加速度 (SLA)

进行安全监视，使得变频器不超出预设的加速度限值。

用于安全监控变频器位置的功能

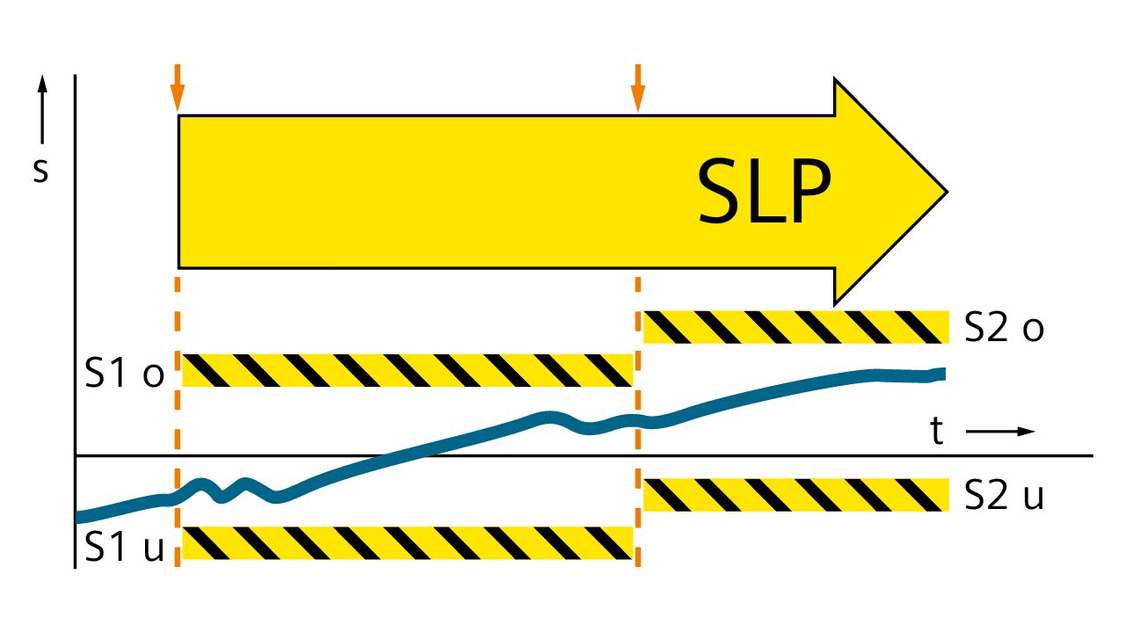

安全位置限制 (SLP)

使用定义的移动范围，对保护区进行安全监控。

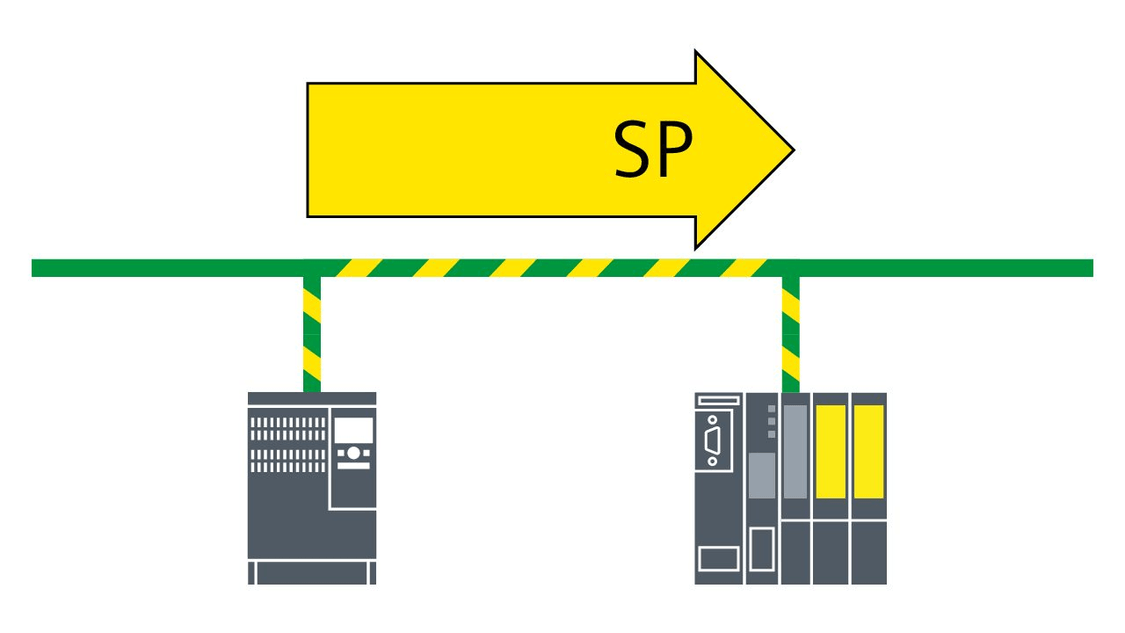

安全位置 (SP)

SP 功能通过 PROFIsafe 将变频器的安全位置实际值传送到 F 控制器以进一步处理。

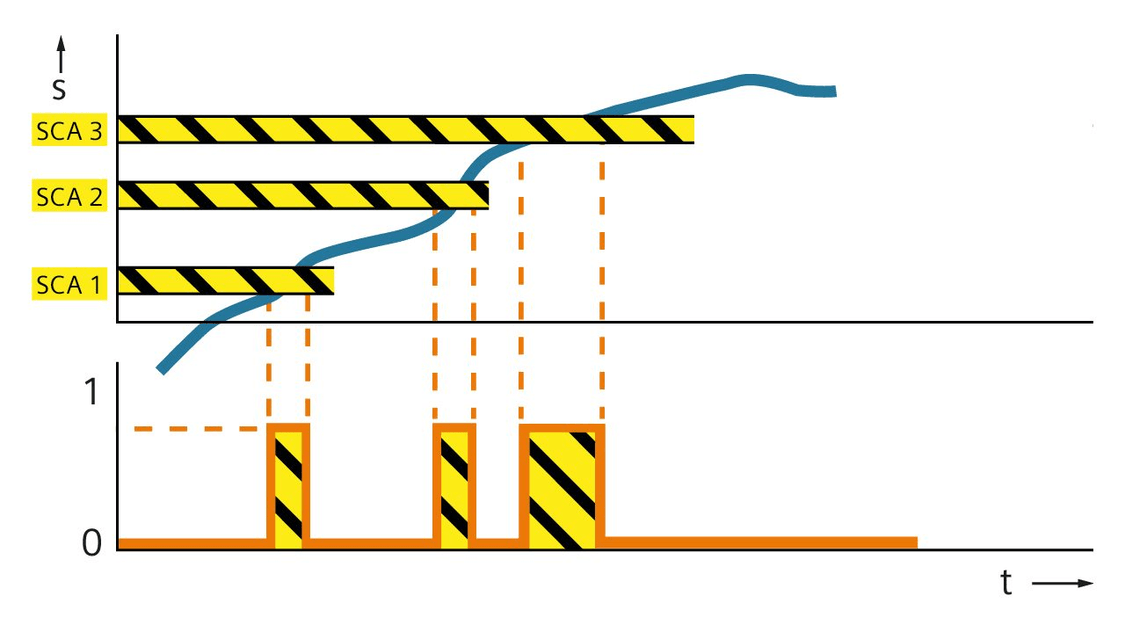

安全凸轮 (SCA)

若驱动器处于组态的位置范围内，则安全凸轮提供安全信号。

在这里，您可以找到有关安全功能的详细说明与应用实例

宣传册

产品线概览

SINAMICS 变频器及其安全功能。

在内容丰富的 SINAMICS 产品线中，您可以迅速找到相应驱动装置和安全应用的优质解决方案，这些解决方案易于实现，面向将来。
*) 非 Profisafe
安全功能
SINAMICS V90 *)

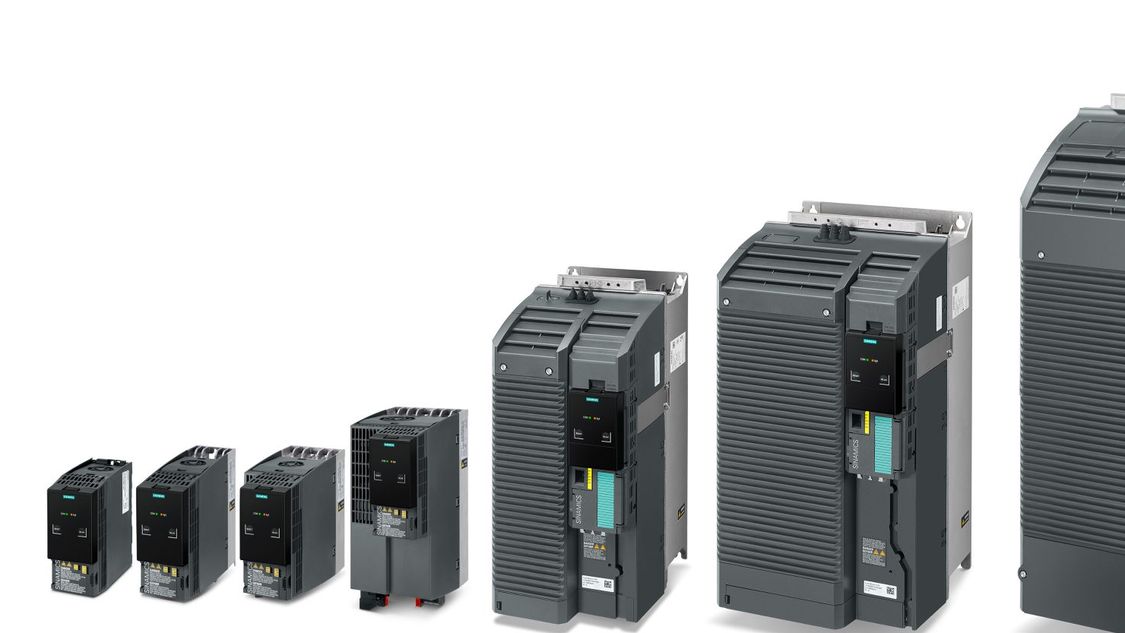

SINAMICS G110M / G120C
SINAMICS G120
SINAMICS G120D
SINAMICS G130 / G150
SINAMICS S110
SINAMICS S210
SINAMICS S120
SINAMICS S150
STO
✔
✔
✔
✔
✔
✔
✔
✔
✔
SS1
-
-
✔
✔
✔
✔
✔
✔
✔
SBC
-
-
✔
-
✔
✔
✔
✔
✔
SBT
-
-
-
-
✔
-
✔
✔
✔
SLS
-
-
✔
✔
✔
✔
✔
✔
✔
SDI
-
-
✔
✔
✔
✔
✔
✔
✔
SSM
-
-
✔
✔
✔
✔
✔
✔
✔
SLA
-
-
-
-
-
-
✔
✔
✔
SOS
-
-
-
-
-
✔
✔
✔
✔
SS2
-
-
-
-
-
✔
✔
✔
✔
SP
-
-
-
-
-
-
-
✔
✔
SLP
-
-
-
-
-
-
-
✔
✔
SCA
-
-
-
-
-
-
-
✔
✔
*) 非 Profisafe









应用实例

供您进行参考比对

无论是独立安全解决方案，还是将安全功能全面集成在自动化环境中，SINAMICS 变频器都可将工作大大简化。无需复杂接线，即可创建相应安全解决方案，只需简单激活安全功能即可实现。有指导的验收试验以及全面的文档在归档和验证安全机器方面提供用户友好的支持。与常规安全技术相比，SINAMICS 集成安全技术可以节省时间与资金。

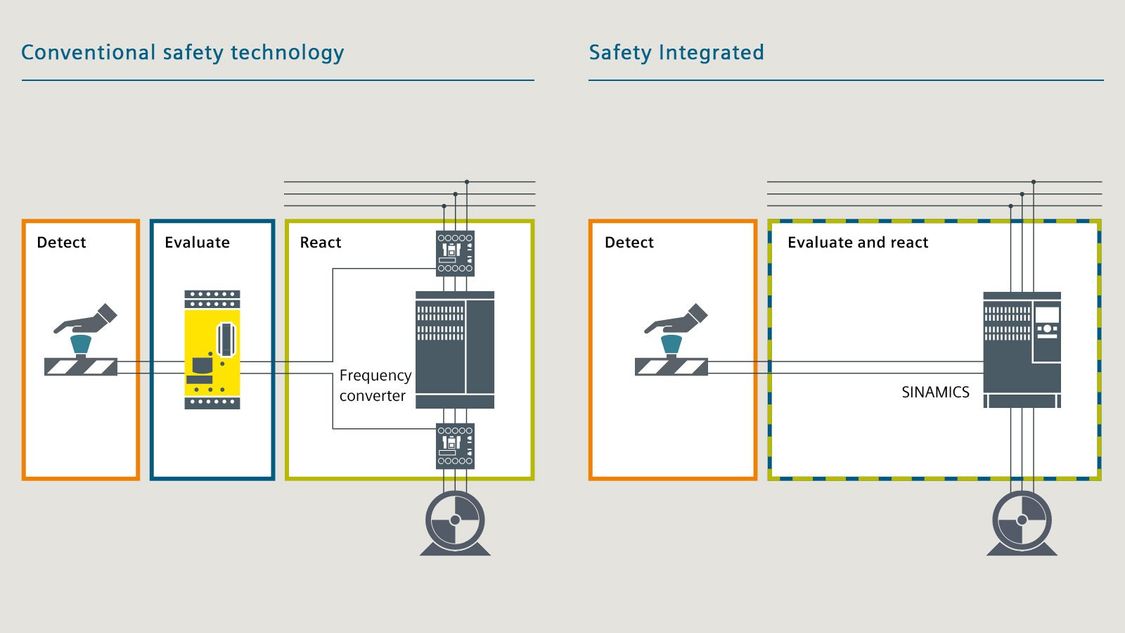

基于常规安全技术的独立解决方案与集成安全功能的对比。用户优势：硬件减少；占用的控制柜空间更小；使用经过认证的功能，安装和调试更快速；扩展和改动的灵活性较高。
自动化的安全解决方案（常规安全技术与集成安全功能的对比）。用户优势：系统中采用集成安全解决方案；通过 PROFIsafe 实现故障安全通信；借助于 TIA Portal 中的标准安全块，进行简单组态和调试。
客户案例

得到客户信赖

通过在传动中集成安全功能，机器 OEM 厂商和最终用户都获得同样显著的优势。 实现安全机器的成本显著降低，解决方案的可靠性已在全球范围的众多应用中得到清晰证明。

WEILER Werkzeugmaschinen 有限公司

根据具体的机器，通过采用集成安全功能，我们将接线成本能降低了 50% 到 70 %（时间与材料成本）；另外，还释放了控制柜内的大量空间。
Armin Daum，WEILER Werkzeugmaschinen 有限公司的电气设计主管

MiniTec GmbH & Co. KG

我们从硬件规划开始，并使用存储卡来简单增加安全功能。 我们已能够像往常那样建造相应系统，但现在，系统的调试速度提高了 30 %。
Thomas Wolf，电气规划部，MiniTec GmbH & Co. KG

Inautec 有限公司

我们采用了西门子基于 PC 的故障安全控制器。 这些控制器经认证满足极高安全要求，可对自身进行监视，并与西门子的故障安全驱动技术产品通信，后者也已经过认证。
Inautec 有限公司
下载与支持

有关 SINAMICS 集成安全功能的其它信息

在这里，您可以找到有关故障安全驱动技术的样本、下载内容、支持与服务。

下载

新闻与媒体

始终掌握最新动态

与运动控制相关的当前新闻与事件

附加信息

故障安全传动技术

安全评估工具 (Safety Evaluation Tool) 可帮助您迅速而可靠地评估机器的安全功能。 这个经过 TÜV 测试的在线工具符合 IEC 62061 和 ISO 13849-1 标准，可是您径直实现目标 [TÜV = 德国技术监督协会]。 您将收到一份有关符合相关标准的报告，该报告合并在系统或机器文档中，以作为安全证明。
