概述

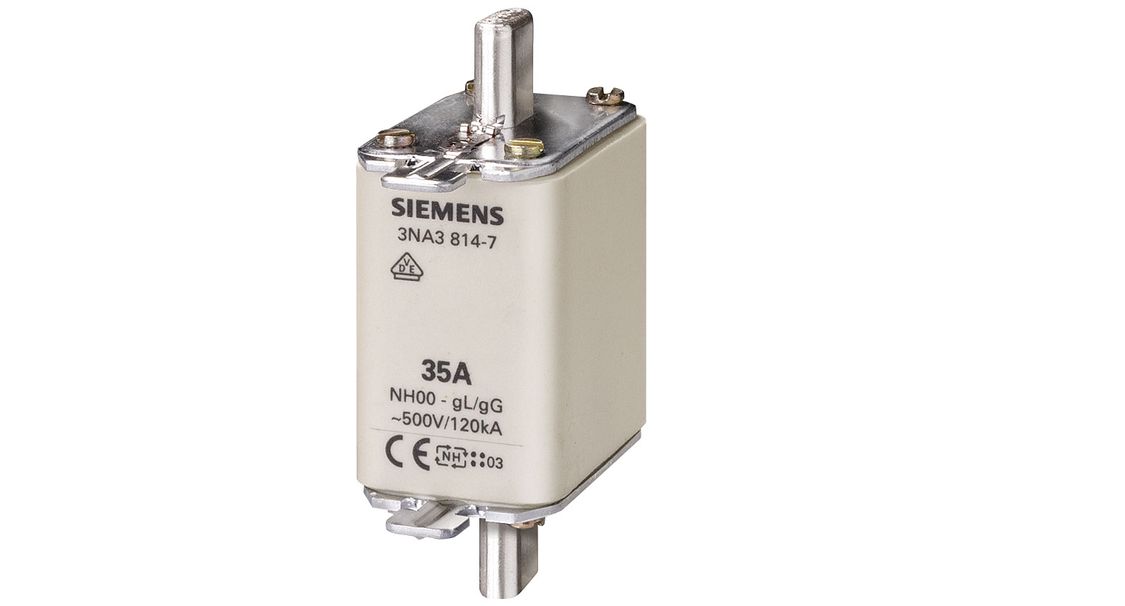

3NA3系列 gG/gL导线和线路保护用熔断器适用于各种AC 500V/690V及DC440V(DC250V  尺码000，00)  场合，实现电缆和导线保护。适用于风电、矿山、交直流传动、变频装置等应用。

特点

• 分断能力高

• 过载保护，短路保护

• 容易实现全选择性

• 限流特性高

• 减少短路电流的危害性

• 工作可靠性高

基本参数

• 标准：GB13539, IEC 60269，DIN VDE 0636和CSA22.2  标准

• 额定电流： 2  ～  500A

• 使用类别:    gG

• 分断能力:    AC 120KA / DC 25KA

• 标准尺码号:  NH000/NH00, NH1, NH2, NH3, NH4a

概述

3ND系列aM电动机保护用熔断器适用于AC 690V 的电动机回路短路保护，可以避开电动机启动电流的冲击。

特点

• 分断能力高

• 短路保护

• 限流特性高

• 减少短路电流的危害性

• 工作可靠性高

基本参数

• 标准：     IEC 60269-1 / GB13539

• 工作类型:         aM

• 尺寸号码：     3

• 额定电压:        AC 690V

• 分断能力:        AC 120KA

• 额定电流:        500~630A

概述

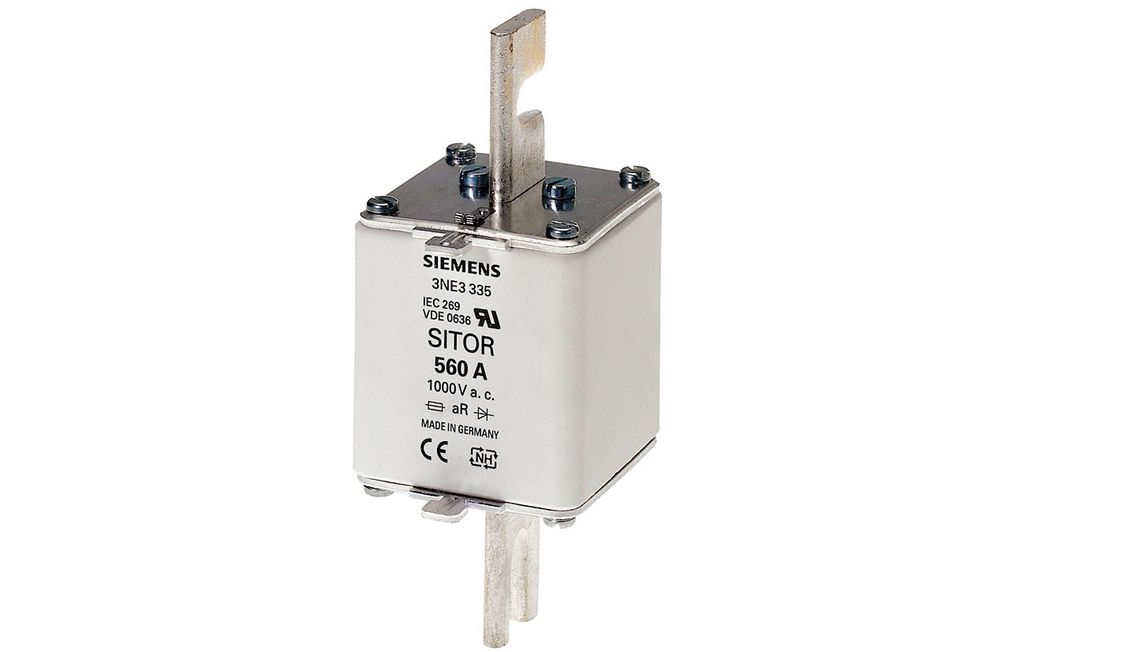

3NE/3NC3系列gS/gR/aR半导体保护熔断器能快速分断短路电流，对于半导体器件和回路提供有效保护。广泛应用于变频器和软启动器以及循环回路。

特点

• 3NE/3NC熔断器提供对变频器及软起动的短路保护。

• 所有用于变频机传动装置的电源类半导体器件，都需要快速分断来保护，3NE/3NC最为适合满足这类的应用要求。

基本参数

• 标准：     EN 60269/IEC 60296 / VDE 0636 / GB 13539

• 使用类别:        gS/gR/aR

• 额定电压:        AC600V/AC690V/AC1000V

• 分断能力:        AC50kA

• 额定电流:        16-900

概述

塑料材质的熔断器底座

特点

• 适用于500VAC及以下的GG/GL型NH熔断器 (3NA)

• 额定电流从160A到630A

• 同一尺寸单极可以拼装成2极、3极或更多组合，满足客户不同的需求，更加灵活。

基本参数

• 标准 ：IEC60269-1，-2；EN60269-1；DIN VDE 0636-2；GB13539.2

• 额定电流：160，250，400，630

• 额定电压：500VAC/440VDC

• 额定短路强度：120kA AC；25kA DC

特点

3NH系列刀型熔断器陶瓷底座

• 适用于3NA, 3NE系列熔断器
• 用于触头的绝缘罩壳是作为附件提供

基本参数

• 符合DIN VDE 0635、IEC269、DIN43 620标准

• 额定电压： AC1000V/DC440V
