专用真空断路器

专用真空断路器

真空断路器可提供安全可靠的中压配电,并且由于较长的使用寿命,性能优异。除了中压配电的标准应用之外,西门子产品组合还涵盖各类专用

联系西门子专家

联系客户服务支持中心

丰富的产品线

适用于严苛环境

全球电力需求持续增长,对供电系统的技术需求也在增长。西门子中压配电真空断路器能够承受巨大的负载 - 在整个使用寿命周期内可靠且几乎完全免维护。尤其适用于能源公司和工业公司的发电机应用,以及需要非常高的开关次数的应用。

发电机用真空断路器

西门子发电机断路器可应用于各种电站。这类断路器根据全球标准 IEEE C37.013 进行测试,适用于高达 450 MVA 发电机额定功率应用。同时根据 IEC 62271-100 标准,拥有 C2、E2、M2 和 S1 类断路器所需完整的型式试验,并且可按照专用和当地标准提供额外的型式试验。这类断路器可免维护使用 30,000 动作次数。

在选择合适的真空断路器时,通常会考量诸多选择标准,包括额定电压、额定电流、系统供电和发电机供电短路参数以及设计。西门子可以提供一系列预制发电机断路器类型,或者根据客户的精确要求生产制造。

查找最佳发电机断路器

选型帮助

3AK7 真空断路器

3AK7 系列真空断路器提供 7.2 至 17.5 kV 型号。结构非常紧凑,相间中心距仅为 210 或 280 mm,由于其高机械强度和低空间要求,非常适合用于中压开关柜。高压和发电机适用型号具有相同的尺寸,可用于符合 IEEE 规范的高达 50 kA 小型发电机开关应用,也可用于高压应用。

3AH3 真空断路器

强大的 3AH3 真空断路器是市场上根据 IEEE C37.013 标准测试的第一批 63 和 72 kA 真空断路器(负载电流达 12,000 A 和短路电流达 100 kA )。除标准设计之外,西门子还可以提供分相设计的开关。主电流回路中的低电阻允许在 6,300 A 工作电流条件下(没有强制冷却)或者在 8,000 A 工作电流条件下(强制冷却)使用 3AH3 真空断路器。这些模块化真空断路器还可以使用特殊冷却部件进行水平安装,适用于现有系统的改造。

具有较高分断频率的真空断路器

特别是在工业领域,有些应用需要非常高的操作频率。例如,电弧炉每天需要开关 100 多次。这就需要使用可靠、强大的真空断路器来满足这些苛刻的要求,西门子 3AH4 系列真空断路器能完美满足这样的需求。

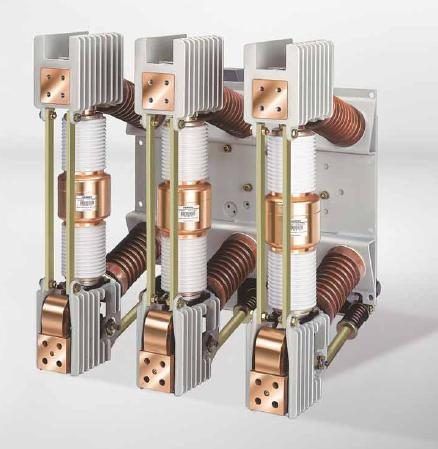

3AH4 真空断路器

3AH4 系列的紧凑型真空断路器适于 高达40.5 kV 应用,分断次数高达 120,000 次。可满足苛刻的机械要求,而且极少维护 - 10,000 动作次数后润滑驱动,30,000 次更换真空泡 - 这些断路器在整个使用寿命期间都能确保可靠性。远程访问等广泛的附件选项,应用灵活。

铁路应用真空断路器

铁路系统的供电需要使用特殊特性的断路器。不仅通常需要单极或双极断路器来提供牵引电流,而且对操作安全性和动作次数的严格要求也远远超过常规应用。此外,使用单相铁路系统对绝缘强度具有更高的要求。

3AH47 真空断路器

3AH47 真空断路器符合标准 EN 50152-1,因此非常适合在电网频率为 16.7、25、50 或 60 Hz 的铁路应用中使用。根据型号不同,这类断路器可用作机车的主真空开关或适用于固定牵引电流源。根据型号的不同,3AH47 真空断路器可承受高达 60,000 的操作次数。结构紧凑则可以采用更窄的控制柜体。
