8DJH 二次配电气体绝缘开关柜

不同需求,同一答案

0%
    请旋转产品
    气体压力指示器
    • 磁耦合技术,无密封圈,无气体泄漏风险
    • 不受温度和外界环境影响,不受海拔高度影响
    • 为用户直观展示压力状态正常与否,安全可靠
    激光焊接套管
    • 西门子设计和制造
    • 无密封圈,无气体泄漏风险
    • 通过激光焊接的方法固定到气箱上
    激光焊接不锈钢气箱
    • 西门子设计,气密焊接,无密封圈
    • 高强度和韧度以防变形和爆裂
    • 不受温度和气压变化影响,无气体泄漏风险。湿气无法进入,整个寿命周期内防凝霜特性稳定
    激光焊接压力释放装置
    • 西门子设计
    • 无密封圈
    • 通过激光焊接的方法固定到气箱上
    激光焊接不锈钢气箱
    • 西门子设计,气密焊接,无密封圈
    • 高强度和韧度以防变形和爆裂
    • 不受温度和气压变化影响,无气体泄漏风险。湿气无法进入,整个寿命周期内防凝霜特性稳定

    全绝缘,激光气密焊接 最高 0 kV, 0 A, 0 kA/2s

    可提供单元柜和共箱柜,左右两侧可扩展

    二维码

    产品视频

    技术特点

    • 激光焊接的不锈钢气箱
    • 电缆套管、气压指示、压力释放装置均焊接到气箱上
    • 不锈钢气箱,密封压力系统设计
    • 磁力耦合气压指示
    • 激光焊接电缆套管
    • 设计独特的压力释放装置
    • 方案组合灵活,基本不受功能限制
    • 最大六单元共箱
    • 主要柜型R/T/L可选择不同的柜体宽度:

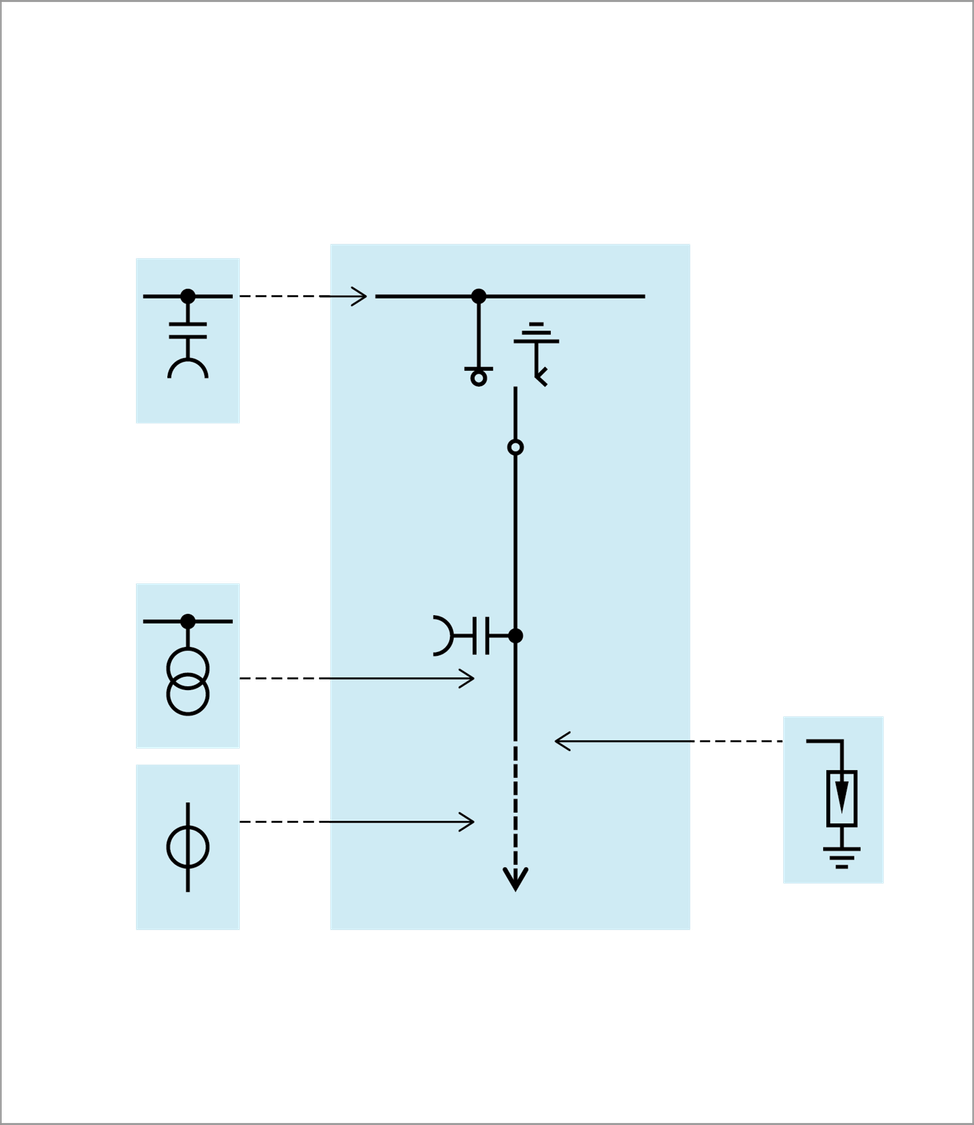

         -  R (负荷开关柜):                                  310mm/430mm/500mm

         -  T (负荷开关-熔断器组合电器柜) :    430mm/500mm

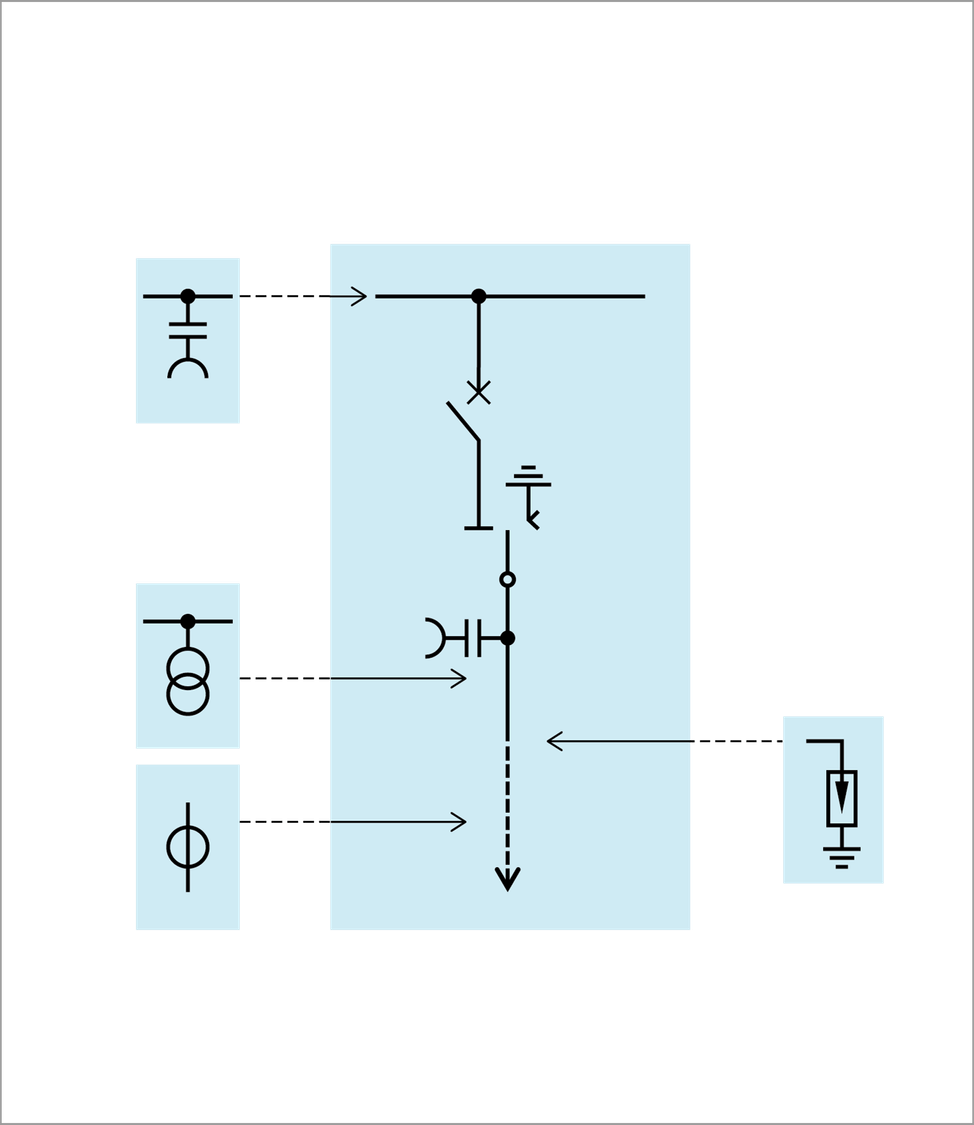

         -  L (断路器柜):                                      430mm/500mm

    产品亮点

    环境适应力强

    • 激光气密焊接的不锈钢气箱
    • 不受温度和海拔变化的影响
    • 无湿气进入 – 具有稳定的露点性能

    方案齐全

    方案齐全

    节省安装空间

    • 可有效利用配电房空间
    • 降低土建成本、节约用地

    安全性高、可靠性强

    • 内部燃弧 IAC A FLR 21kA/1s
    • 设计完善、符合电气五防的联锁
    • 抵抗地震、振动的设计
    • 火灾载荷极低

    技术参数

    描述
    单位
    参数

    额定电压
    kV
    12
    24
    额定频率
    Hz
    50/60
    50/60
    额定短时工频耐压
    kV
    42/48
    65/79
    额定雷电冲击耐压
    kV
    95/110
    125/145
    额定峰值耐受电流
    最大kA
    63
    50
    额定短路关合电流
    最大kA
    63
    50
    额定短时耐受电流,2 s
    最大kA
    25
    20
    额定短时耐受电流,4 s
    最大kA
    20
    20
    额定短路开断电流
    最大kA
    25
    20
    额定母线电流
    最大kA
    630
    630
    环境温度,标配
    °C
    -25  到 +55
    -25  到 +55
    环境温度,可选
    °C
    -40  到 +70
    -40  到 +70
    环境温度,存储/运输时带二次设备
    °C
    -40 到 +70
    -40 到 +70
    防护等级,开关柜气箱

    IP67
    IP67
    防护等级,开关柜外壳

    IP2X/IP4X*
    IP2X/IP4X*
    防护等级,开关柜低压室

    IP3X/IP4X*
    IP3X/IP4X*
    内部燃弧等级*,靠墙安装

    A FL 最大 21kA (1s)
    A FL 最大 21kA (1s)
    内部燃弧等级*,离墙安装 *

    A FLR 最大 21kA (1s)
    A FLR 最大 21kA (1s)



    *  可选设计
