8DJH 36 气体绝缘开关设备

紧凑，灵活

全绝缘，激光气密焊接 36 kV，630 A，20 kA/3 s

可提供单元柜和共箱柜，左右两侧可扩展

Click here for English website

产品视频

技术特点

  • 激光焊接的不锈钢气箱
  • 电缆套管、气压指示、压力释放装置均焊接到气箱上
  • 不锈钢气箱，密封压力系统设计
  • 磁力耦合气压指示
  • 激光焊接电缆套管
  • 设计独特的压力释放装置
  • 方案组合灵活，基本不受功能限制
  • 最大三单元共箱
  • 负荷开关熔断器组合电器最大可保护 2500 kVA 变压器
  • 主要柜型 R / T / L，可提供以下柜宽：

     -  R （负荷开关柜）:                                   430 mm

     -  T （负荷开关-熔断器组合电器柜）:       500 mm

     -  L （断路器柜）:                                       590 mm

产品亮点

环境适应力强

  • 激光气密焊接的不锈钢气箱
  • 不受温度和海拔变化的影响
  • 无湿气进入 – 具有稳定的凝露点
8DJH 36 典型方案

R 型，负荷开关柜

8DJH 36 典型方案

T 型，负荷开关-熔断器组合电器柜

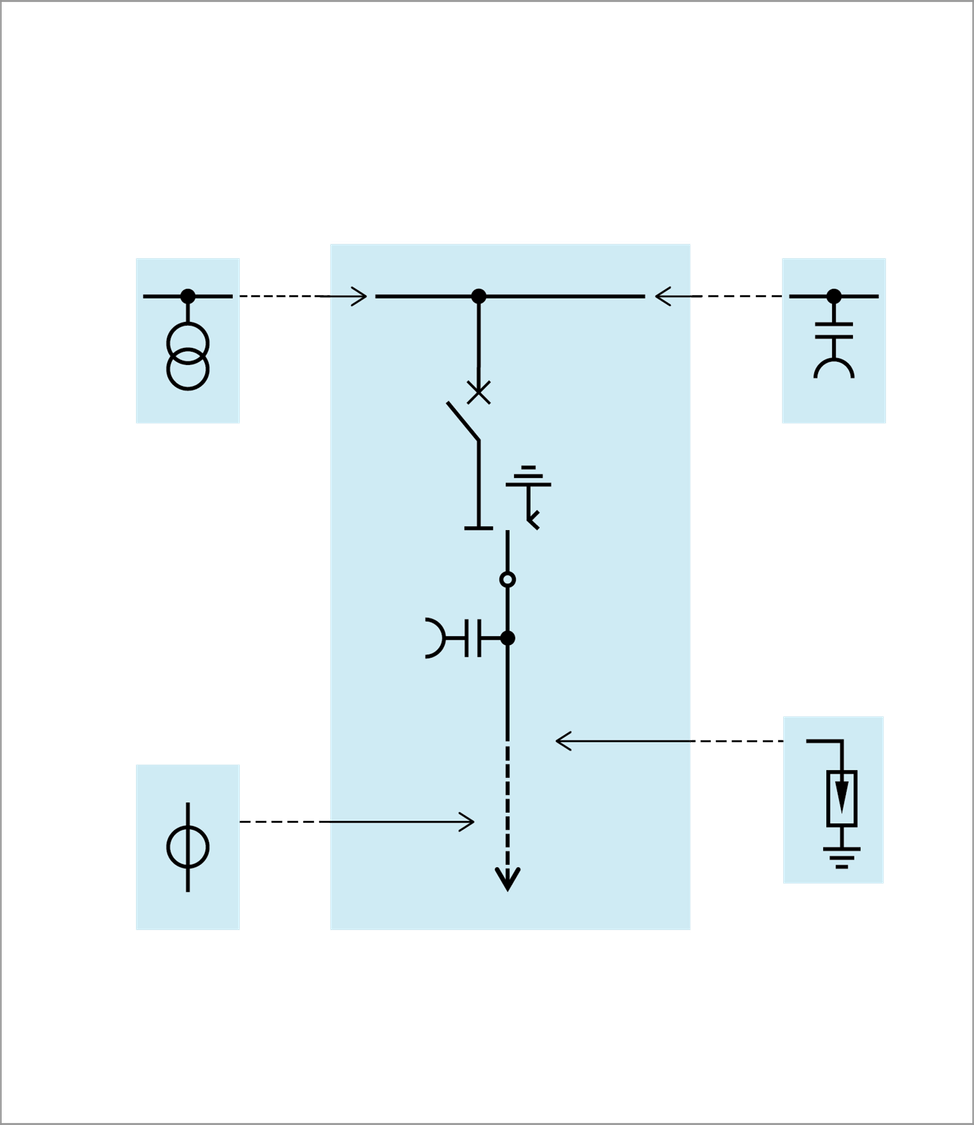

8DJH 36 典型方案

L 型-断路器柜

节省安装空间

  • 可有效利用配电房空间
  • 降低土建成本、节约用地

安全性高、可靠性强

  • 内部燃弧 IAC A FLR 20 kA/1 s
  • 设计完善、符合电气五防的联锁
  • 抵抗地震、振动的设计
  • 火灾载荷极低

技术参数

符合 IEC 标准，并具有全套型式试验报告。

描述
单位
参数
额定电压
kV
36
额定频率
Hz
50 / 60
额定短时工频耐压
kV
70
额定雷电冲击耐压
kV
170
额定峰值耐受电流
最大 kA
50 / 52
额定短路关合电流
最大 kA
50 / 52
额定短时耐受电流，3s
最大 kA
20
母线额定正常电流
最大 A
630
环境温度，标配
°C
-25 到 +55
环境温度，可选
°C
-40 至 +70
保护等级，开关柜气箱

IP65
保护等级，开关柜外壳

IP2X / IP3X*
保护等级，开关柜低压室

IP3X / IP4X*
内部燃弧等级* ，靠墙布置

A FL 最大 20 kA (1s)
内部燃弧等级* ，离墙布置*

A FLR 最大 20 kA (1s)

*)  可选设计

应用行业

供电公司

供电公司

广泛应用于配电网络，打造安全、可靠的电能供应。

光伏发电

光伏发电

免维护设计、适用于各种严酷环境，助力可再生能源行业发展。

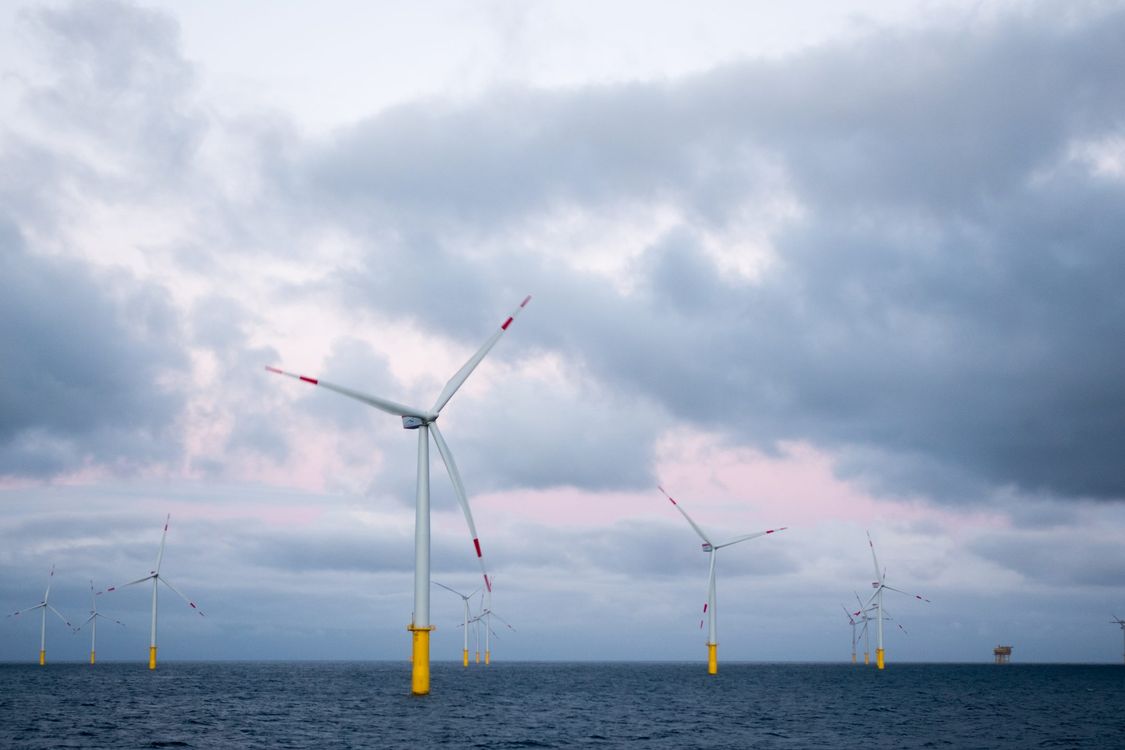

风力发电

风力发电

紧凑化设计，耐候性强，适用于各种风电应用。

下载与支持

了解西门子 8DJH 36 产品更多的信息

您可在下载部分找到产品手册、技术等，也可直接与我们联系以进行具体咨询

产品样本

若要了解详细信息，请与西门子客户支持中心联系

联系地址：

北京朝阳区望京中环南路七号

100102
