NXAirS 24 kV 空气绝缘开关设备

想得更多一点

    请旋转产品

    工厂安装经型式试验验证
    内部燃弧等级 IAC A FLR 31.5 kA/1 s

    两门结构设计，逻辑机械联锁系统
    高压门关门操作，毋需附加门间联锁，提供开关柜更高的安全性

    统一柜宽 1000 mm

    空气绝缘，一次配电，24 kV 最大参数：0 A， 0 kA/4 s

    广泛的行业应用，更多的方案选择

    二维码

    Click here for English website

    产品视频

    技术特点

    • 最大参数 31.5 kA, 3150 A
    • 通过严格的内部燃弧故障试验，最高可达 IAC A FLR 31.5 kA/1 s
    • 通过严苛的附加型式试验，验证开关设备更高的安全性
    • 西门子中压全球统一设计，全球统一工艺流程
    • 安全可靠的联锁，防止误操作
    • 灵活多样的解决方案，满足客户的不同需求
    • 机电寿命可达 30000 次
    • 采用西门子真空灭弧室
    • 抽出式设计，操作方便

    技术参数

    描述
    单位
    参数
    额定电压
    kV
    24
    额定频率
    Hz
    50
    额定短时工频耐受电压（相间，对地及断口间；隔离断口）
    kV
    65 / 79
    额定雷电冲击耐受电压（相间，对地及断口间；隔离断口）
    kV
    125 / 145
    额定短路开断电流
    kA
    25；31.5
    额定短时耐受电流
    kA / s
    25 / 4；31.5 / 4
    额定短路关合电流
    kA
    63；80
    额定母线电流
    A
    1250；2000；2500；3150
    馈线电流
    A
    630；1250；2000；2500；3150
    开关柜尺寸，宽*高*深
    mm
    1000 * 2620（2695, 2855）* 1810（1850）

    典型方案

    NXAirS 典型方案

    进出线柜

    NXAirS 典型方案

    母联提升柜

    典型业绩

    输配电

    输配电

    广泛应用于电力系统，为安全、可靠的电力供应提供保障

    化工工业

    化工工业

    高质量的空气绝缘开关设备，保证了化工行业的连续性生产

    数据中心

    数据中心

    助力“大数据”时代通信行业的蓬勃发展

    冶金工业

    冶金工业

    更高参数的开关柜，广泛应用于冶金工业

    商业建筑

    商业建筑

    多样的解决方案，为客户提供更多选择

    港口工业

    港口工业

    船级社认证，验证了开关设备在港口工业及船运领域的可靠应用



    汽车工业

    汽车工业

    自动化生产线的高效生产得益于高品质的空气绝缘开关设备提供的电力供应

    公共建筑

    公共建筑

    空气绝缘开关柜的身影出现在众多有影响力的公共建筑

    下载与支持

    了解西门子 NXAirS 24 kV 产品更多的信息

    您可在下载部分找到产品手册、技术等，也可直接与我们联系以进行具体咨询

    产品样本

    若要了解详细信息，请与西门子客户支持中心联系

    联系地址：

    北京朝阳区望京中环南路七号

    100102

    返回顶部

    相关内容

    中压系统

    中压系统

    经济、可靠的中压配电系统 –可用于开关柜、户外系统或海底应用。

    SIMOSEC 12 二次配电空气绝缘开关柜

    SIMOSEC 12 二次配电空气绝缘开关柜

    SIMOSEC 12 开关柜，是经过工厂装配，通过型式试验，适用 于户内安装，三相金属封闭的单母线开关设备，符合标准 IEC 62271－200*) 和 GB/T 3906 *) 。
    NXAirS 12 kV 空气绝缘开关设备

    NXAirS 12 kV 空气绝缘开关设备

    NXAirS 12 kV 空气绝缘开关设备

    空气绝缘开关设备以空气为主要绝缘介质，以可抽出式断路器及接触器等开关元件为主电气元件，广泛应用于各个行业。操作方便，安全可靠，值得信赖。

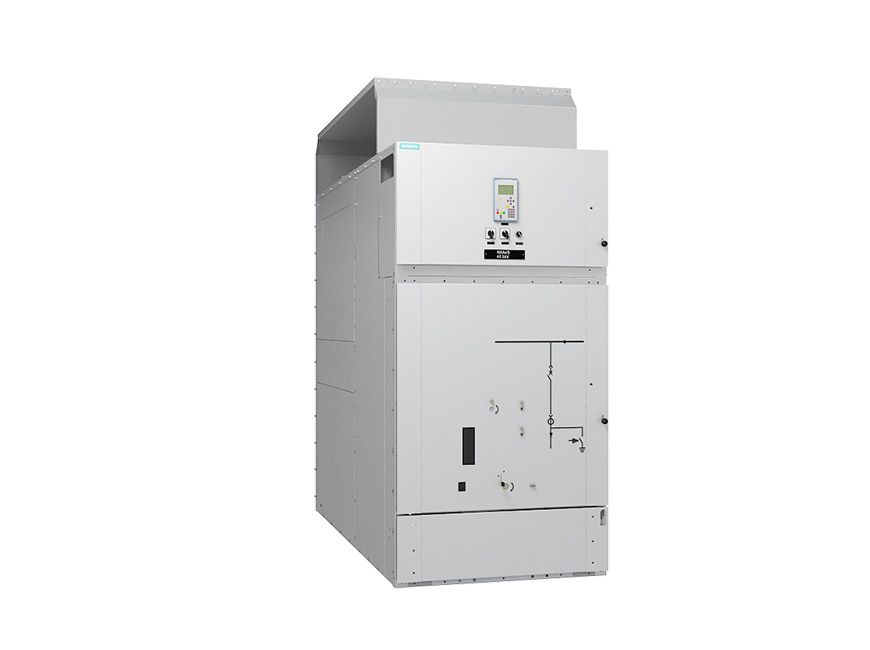

    NXAirS 40.5 kV 空气绝缘开关设备
