NXPLUS C 气体绝缘开关设备

安全可靠，终生免维护

    请旋转产品
    激光焊接套管
    • 西门子设计和制造
    • 无密封圈，无气体泄漏风险
    • 通过激光焊接的方法固定到气箱上
    气体压力指示器
    • 磁耦合技术，无密封圈，无气体泄漏风险
    • 不受温度和外界环境影响，不受海拔高度影响
    • 为用户直观展示压力状态正常与否，安全可靠
    激光焊接不锈钢气箱
    • 西门子设计，气密焊接
    • 高强度和韧度以防变形和爆裂
    • 不受温度和气压变化影响，无气体泄漏风险。湿气无法进入，整个寿命周期内防凝霜特性稳定
    激光焊接压力释放装置
    • 西门子设计
    • 无密封圈
    • 通过激光焊接的方法固定到气箱上

    气体绝缘 馈线电流最高 0 A， 0 kA/4s

    经典设计，您的开关百宝箱

    二维码

    Click here for English website

    产品视频

    技术特点

    • 气密设计，密封压力系统
    • 激光焊接套管
    • 设计独特的压力释放装置
    • 磁耦合气压指示
    • 密封电缆头
    • 有效降低安装运行成本，投资效益高
    • 气密焊接的不锈钢气箱，终生密封
    • 套管、压力释放装置均激光焊接在气箱上
    • 隔离开关与接地开关合二为一
    • 紧凑开关设计
    • 充足的电缆连接高度便于安装
    • 可配 SIPROTEC 控制器：数字控制,内部联锁和保护系统

    产品亮点

    • 安全可靠，联锁控制防止误操作
    • 安全操作及安全可触及的设计保障人身安全
    • 完善的压力释放通道确保内部燃弧等级 A FLR 31.5 kA 1 s，安装时可靠墙安装，也可独立自由布置
    • 采用满足标准 IEC 61243-5 的带电指示系统
    • 气密焊接的开关设备气箱、免维护的开关元件以及密封电缆头的设计保证：投资收益率高、生命周期内免维护

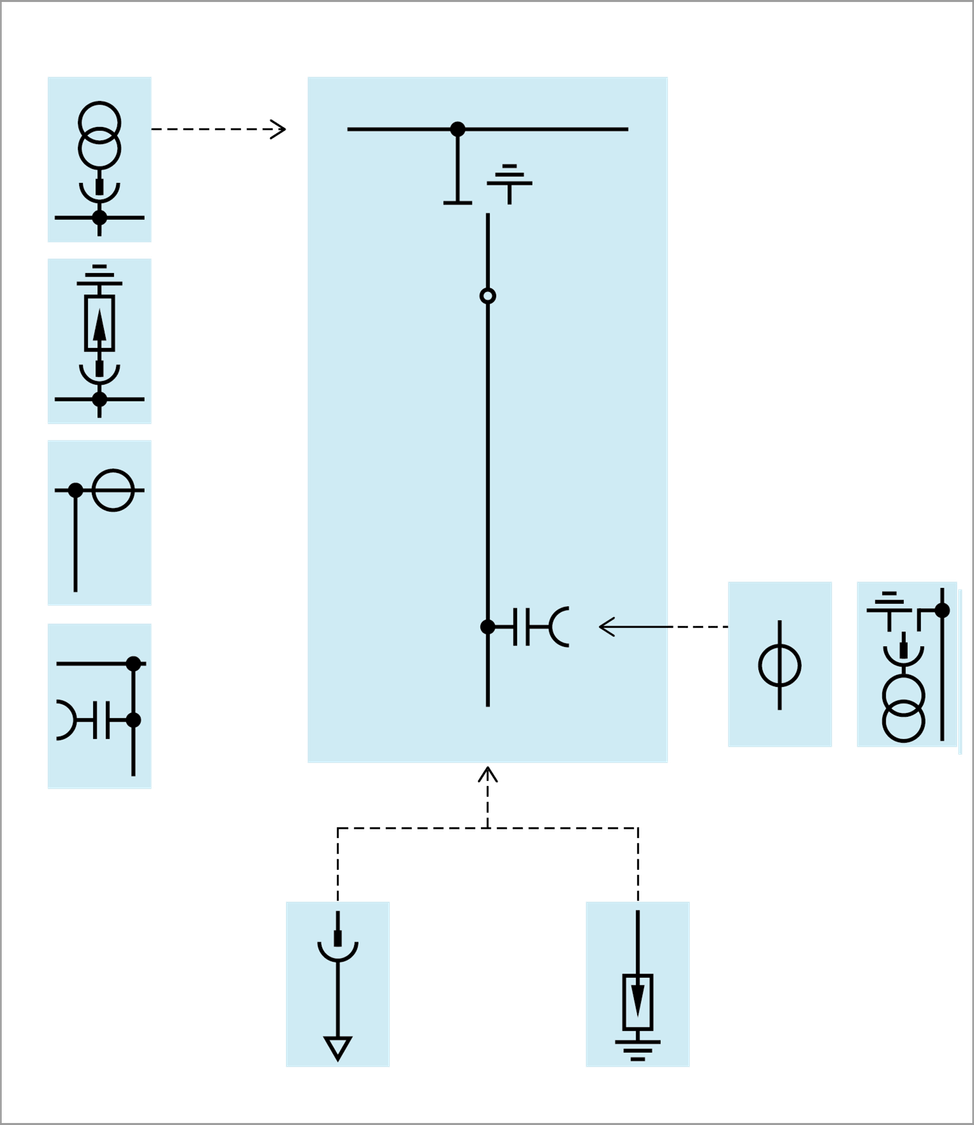

    断路器柜

    断路器柜

    隔离开关柜

    母线联络柜

    所用变柜

    气密焊接、不锈钢气箱等设计，使得 NXPLUS C 气体绝缘开关设备：

    • 不受环境影响，能抵抗恶劣的自然环境
    • 不受海拔高度影响

    NXPLUS C 产品系列，符合 IEC 标准以及 GB 标准。

    描述
    单位
    参数




    额定电压
    kV
    7.2
    12
    15
    17.5
    24
    额定频率
    Hz
    50 / 60
    50 / 60
    50 / 60
    50 / 60
    50 / 60
    额定工频耐受电压
    kV
    201）
    42
    36
    38
    50
    额定雷电冲击耐受电压
    kV
    601）
    75
    95
    95
    125
    额定峰值耐受电流
    kA
    80
    80
    80
    63
    63
    额定短路关合电流
    kA
    80
    80
    80
    63
    63
    额定短时耐受电流，3 s/4s*
    kA
    31.5
    31.5
    31.5
    25
    25
    额定短路开断电流
    kA
    31.5
    31.5
    31.5
    25
    25
    额定母线电流
    A
    2500
    2500
    2500
    2500
    2500
    额定馈线电流
    A
    2500
    2500
    2500
    2000
    2000
    防护等级，高压气箱部分

    IP67
    IP67
    IP67
    IP67
    IP67
    防护等级，低压室

    IP4X
    IP4X
    IP4X
    IP4X
    IP4X
    尺寸，宽度
    mm
    600 / 9002)
    600 / 9002)
    600 / 9002)
    600 / 9002)
    600 / 9002)
    尺寸，设备深度（不带压力释放通道）
    mm
    1100
    1100
    1100
    1100
    1100
    尺寸，设备深度（带压力释放通道）
    mm
    1225
    1225
    1225
    1225
    1225
    尺寸，设备高度 （标准）
    mm
    2250
    2250
    2250
    2250
    2250
    尺寸，设备高度（加高低压箱）
    mm
    2550
    2550
    2550
    2550
    2550

    *根据要求提供；

    1）32 / 60 kV 根据一些国家要求提供

    2）900 mm 宽适用于馈线电流 2000 A 及 2500 A

    应用行业

    住宅 & 商业建筑

    铁路

    铁路

    工业

    数据中心

    港口 & 起重机

    医院

    电子 & 半导体

    电子 & 半导体

    供电局 & 变电站

    典型业绩

    青藏铁路（2004 - 至今）

    • 世界上最高的城市 —拉萨
    • 恶劣的自然环境，高海拔
    • 极限环境，安全可靠运行

    青海盐湖 （2007 – 至今）

    • 技术成熟， 在严峻环境下依然可靠运行，至今依然安全稳定运行
    • 不受海拔和环境影响，很好的适用盐湖恶劣的自然环境
    • 成熟的设计，良好的客户反馈
    • 免维护设计，开关设备的生命周期运行成本低
    • 经验丰富的项目管理团队
    铁路行业

    铁路行业

    青藏（2004至今）

    • 恶劣的自然环境，高海拔（高达五千米以上）
    • 极限环境下，可靠的西门子气体绝缘开关柜！
    • 8DA10: 193台
    沙漠地带

    沙漠地带

    利比亚

    • 恶劣的沙漠环境
    • 8DA10及8DB10:1398台
