SIVACON S8 低压开关设备

数字配电 远见筑未来

完美形式 铸就安全 最大参数：母线7010A， 150 kA/1s

更多的行业应用

二维码

Click here for English website

产品视频

技术特点

  • 通过符合 IEC 61439-2 / GB72151-12 要求的验证试验进行设计验证，保障人身及设备的安全
  • 通过按照 IEC61641 和 GB / Z18859 的燃弧试验，从而确保了运行与人员的安全
  • 热温监测系统排除安全隐患
  • 弧光检测系统防患于未然
  • 母线的位置可选在顶部或后部，灵活满足不同需求
  • 不同类型的安装型式都可安装在同一台柜中，有效提升使用空间
  • 可背靠背安装，双面操作；节省配电室空间，减少投资成本
  • 具有 1/4 和 1/2 抽屉单元；模高为 150 mm 和 200 mm；单柜至多可安装 48 个单元 ；节省柜体数量，减少投资成本
  • 通过智能化方案实现负载智能控制及全面能效管理
  • 设备状态和电气参数的全面记录
  • 统一标准的本地可视化显示
  • 开关柜的数字化双胞胎实现轻松调试和灵活操作
  • 简单快速诊断保证系统安全运行

产品亮点

经过型式试验的 SIVACON 低压配电柜和马达控制中心，主要用于工业过程控制、核电、电站、石油和天然气、船舶及海上平台、化工、数据中心、食品饮料加工、水泥和矿山、纸浆造纸、冶金、基础设施、机场、高端商务楼宇等对于供电可靠性要求较高的场所。

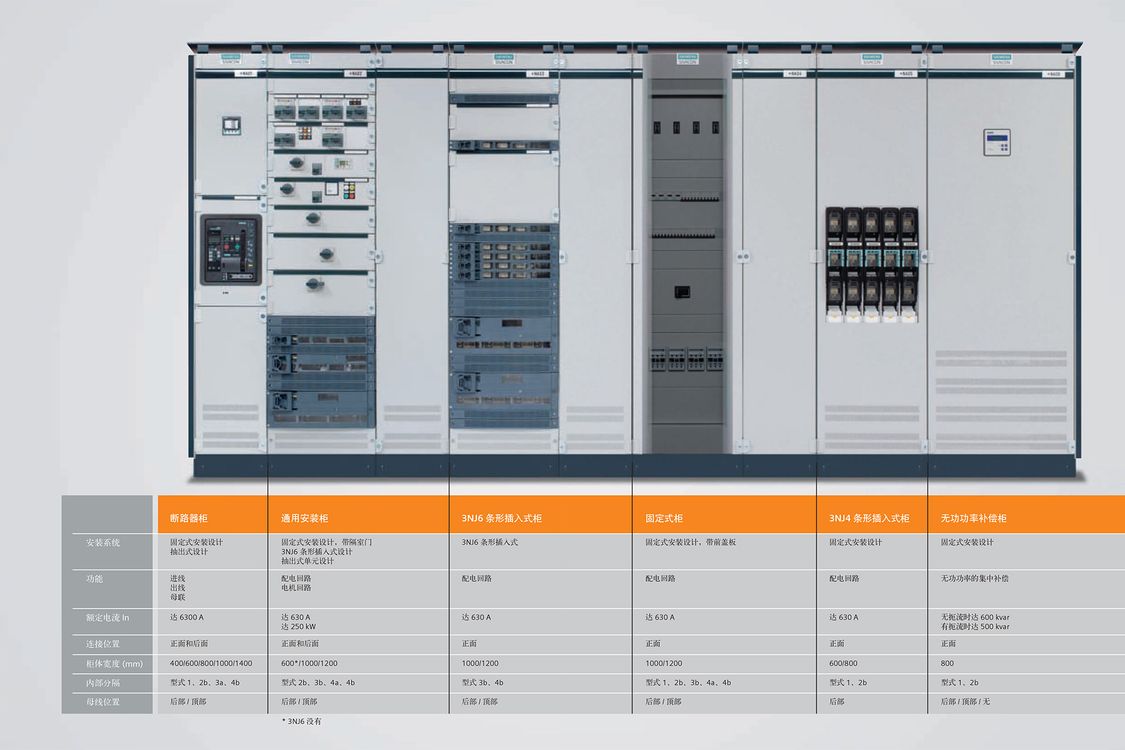

断路器设计
通用安装设计
固定式安装设计
条型插入式设计
条型固定式设计
无功功率补偿
安装型式

固定式

抽出式

抽出式

固定式（带隔室门）

插入式
带前盖板的固定式安装设计
插入式
固定式安装设计
固定式安装设计
功能

进线

出线

母联

配电回路

电机回路 ( MCC )
配电回路
配电回路
配电回路
无功功率集中补偿
额定电流
达 6,300 A

达 630 A

达 250 kW
达 630 A
达 630 A
达 630 A

不带电抗达 600 kvar

带电抗达 500 kvar
连接位置
正面和后面
正面和后面
正面
正面
正面
正面
柜体宽度 (mm)
400 | 600 | 800 | 1,000 | 1,400
600 | 1,000 | 1,200
1,000 | 1,200
1,000 | 1,200
600 | 800 | 1,000
800
内部分隔
型式 1, 2b, 3a, 4b,
4 type 7 (BS)
型式  3b, 4a, 4b,
4 type 7 (BS)
型式  1, 2b, 3b, 4a, 4b
型式  3b, 4b
型式  1, 2b
型式  1, 2b
母线位置
顶部, 后部
顶部, 后部
顶部, 后部
顶部, 后部
后部
顶部, 后部,无
智能软件

SIMARIS control

(可选)

SIMARIS control

(可选)

SIMARIS control

(可选)

SIMARIS control

(可选)

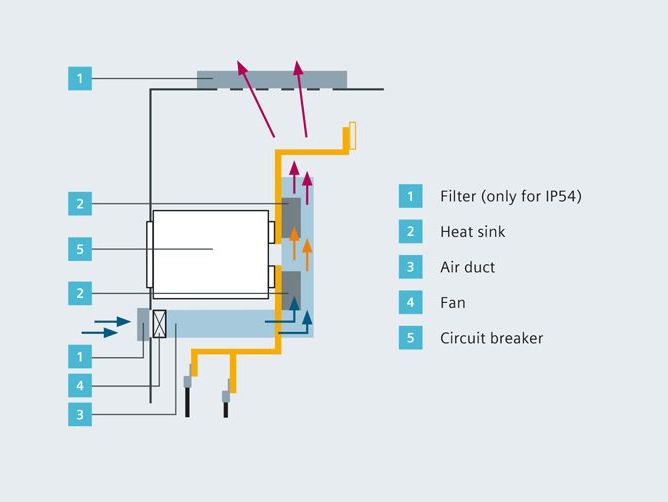

强迫风冷加强出力

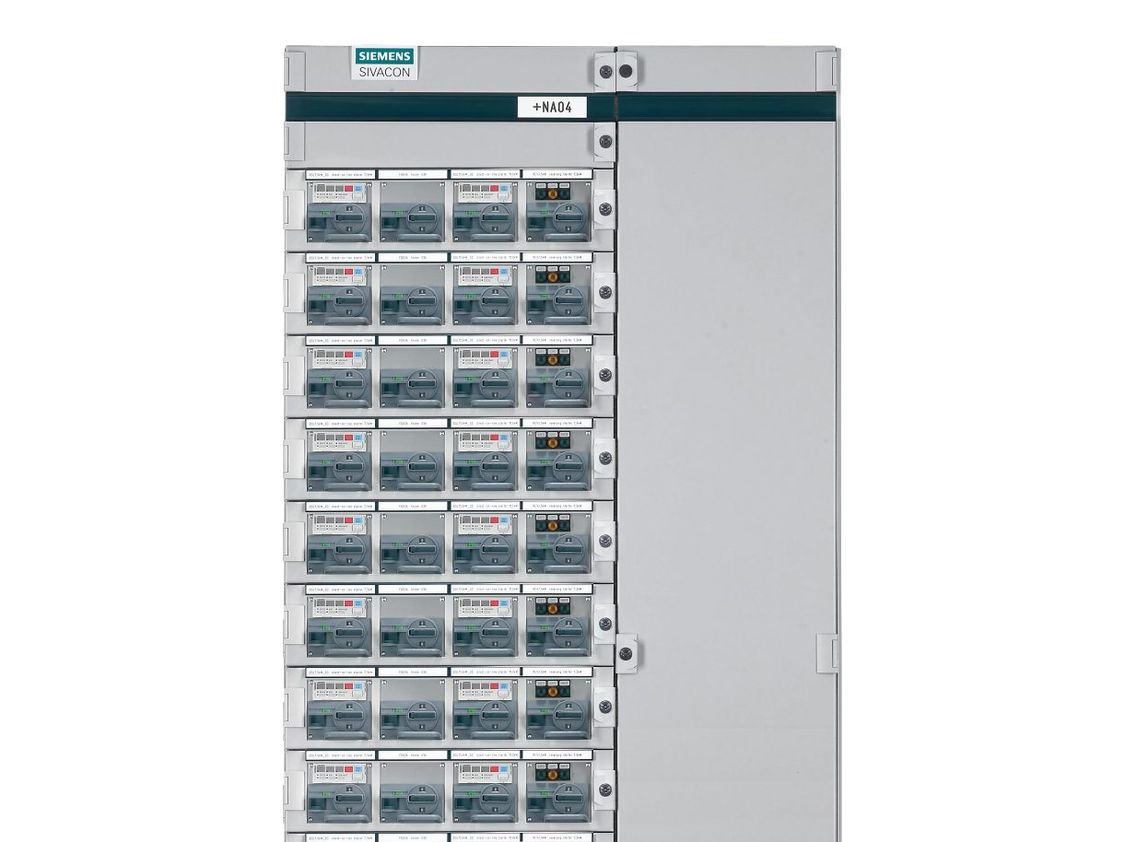

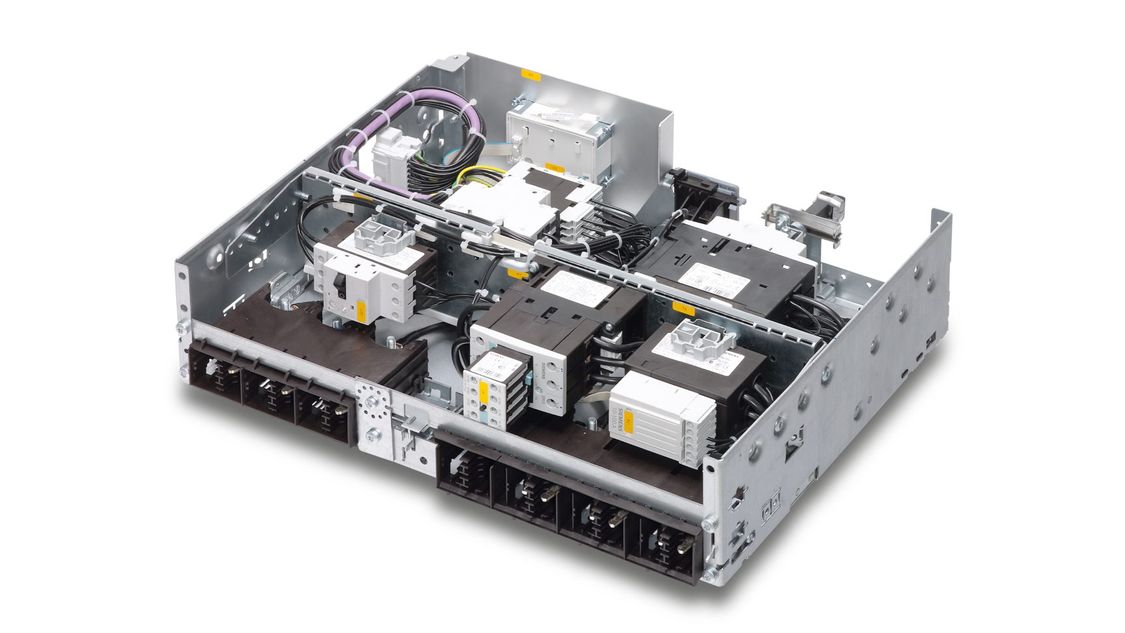

单面抽屉柜至多可安装 48 个抽屉回路

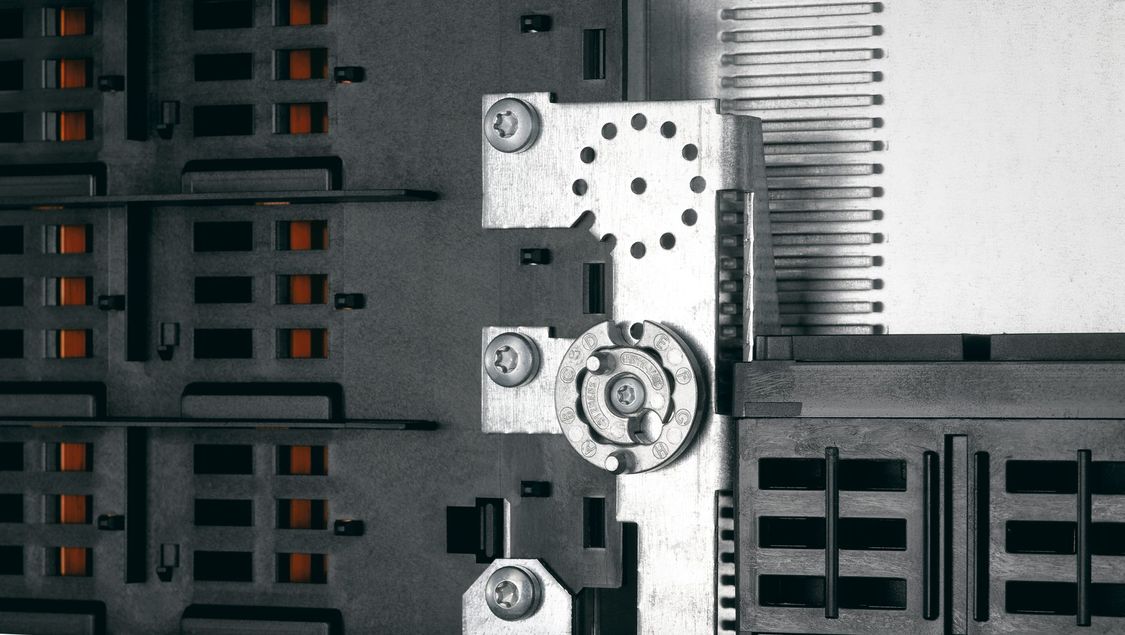

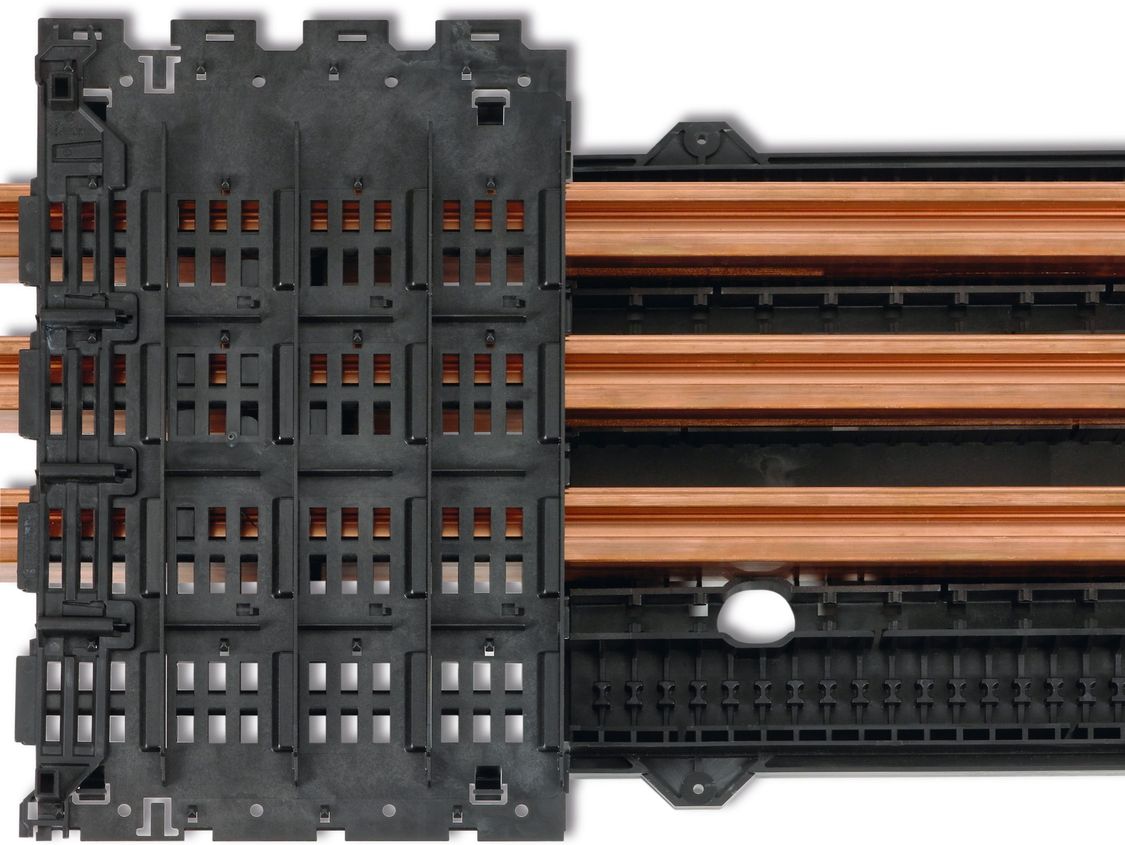

抗燃弧的垂直母排

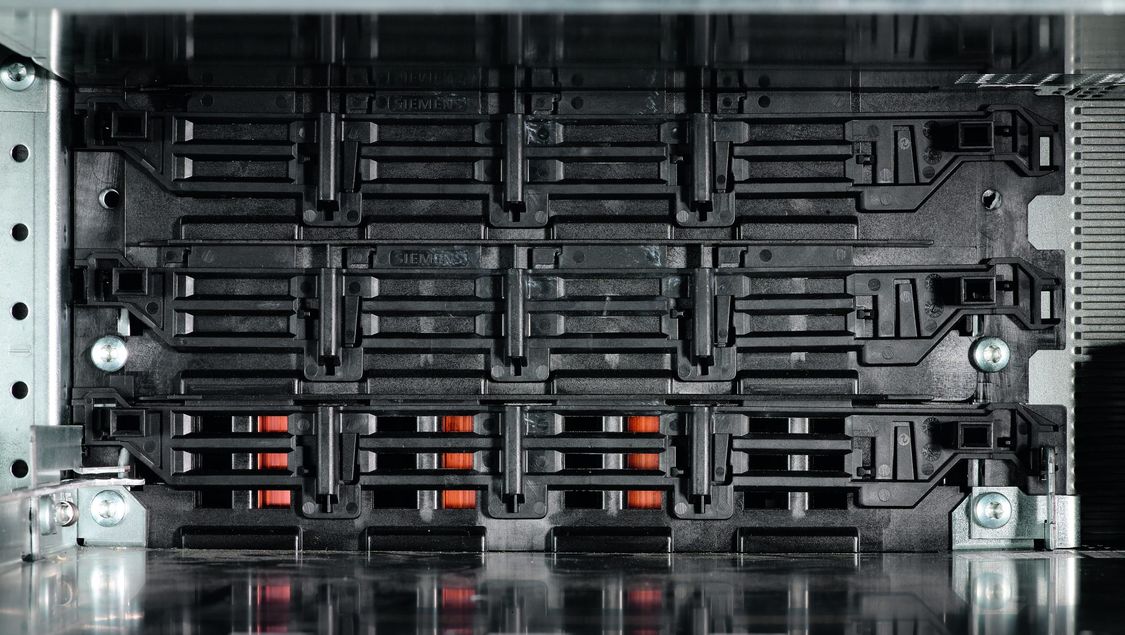

标准抽屉和小抽屉均可配备双动点活门

抽屉单元可配备编码系统

低磨损触头系统

应用行业

住宅 & 商业建筑

基础设施

电子 & 半导体

数据中心

石油天然气

化工

水泥冶金

发电厂

典型业绩

数据中心

数据中心

可靠不间断的供电解决方案

  • 可背靠背安装，双面操作；节省配电室空间，减少投资成本
  • 不同类型的安装型式都可安装在同一台柜中，有效提升使用空间
  • 抗燃弧性能确保了运行与人员的安全
石油天然气工业

石油天然气工业

SIVACON S8 的技术特性确保高水平的人员和设备的安全:

  • 适用于 MCC 的安全灵活的抽屉柜设计
  • 通过 SIMARIS Control 在复杂的设施中也能轻松实现清晰、整齐排列的可视化和控制功能通过
  • 船级社认证和地震试验证书
高层建筑及基础设施

高层建筑及基础设施

SIVACON S8 确保以尽可能少的维护量高效运行:

  • 通过符合 IEC 61439-2 / GB72151-12 要求的验证试验进行设计验证，保障人身及设备的安全
  • 模块化设计确保灵活性和可扩展性
  • 母线的位置可选在顶部或后部，灵活满足不同需求
化学工业

化学工业

SIVACON S8 是安全性，灵活性和可靠性的更好结合

  • MCC 柜的抽屉柜方案
  • 通过 SIMCODE pro 实现负载智能控制
  • 和自动化和能源管理系统相连
下载与支持

了解西门子 SIVACON S8 产品更多的信息

您可在下载部分找到产品手册、技术等，也可直接与我们联系以进行具体咨询

产品样本

若要了解详细信息，请与西门子客户支持中心联系

联系地址：

北京朝阳区望京中环南路七号

100102
