Procesorové jednotky SIMATIC S7-1500
Srdce řídicího systému SIMATIC S7-1500
Procesorové jednotky (CPU) jsou srdcem řídicího systému SIMATIC S7-1500. Spouští a vykonávají uživatelské programy a propojují řídicí systém s ostatními automatizačními komponenty. Díky neustálým inovacím poskytují procesory SIMATIC S7-1500 maximální přínos v produktivitě a efektivitě. Hardware je mimořádně kompaktní, odolný a certifikovaný podle standardu IP20 nebo IP65/67. Tyto vysoce integrované a univerzální moduly šetří místo v rozvaděči a kolem něj. Navíc snižují náklady na zásoby náhradních dílů.
Vždy pravé CPU pro vaše aplikace
Přehled procesorových jednotek SIMATIC S7-1500
Portfolio společnosti Siemens zahrnuje CPU jednotky od nejmenších a nejlevnějších až po vysoce výkonné, které jsou standardem pro různá odvětví (např. automotive). Zpravidla každé CPU má svůj ekvivalent v podobě fail-safe CPU a v nabídce naleznete i oblíbené kompakty s integrovanými vstupy a výstupy, doplněné technologickými funkcemi a malým zabraným prostorem. Tam, kde je třeba do PLC integrovat kód z vyšších programovacích jazyků (preferováno je C/C++) lze využít MFP CPU platformu. Pro aplikace více zaměřené na řízení polohy a pohybu jsou vhodnější technologické CPU. Poskytují větší výkon a více HW zdrojů pro tento segment aplikací. Zvláštní požadavky na robustnost nebo podmínky prostředí (pokrývají např. teplotní rozsahy -40 °C až 70 °C) jsou k dispozici v samostatné řadě zařízení SIPLUS.
Další důležité vlastnosti S7-1500 CPU
Inovativní paměťová karta pro projektová data, archiv, recepty a dokumenty
- Dostatečná paměť pro jakoukoli aplikaci bez ohledu na průmyslové odvětví a různé velikosti projektu díky použití flexibilních paměťových karet
- Optimalizovaná data a symbolické proměnné
- Retentivita dat pro celou pracovní paměť (stačí zvolit napájecí zdroj s buffer funkcionalitou jako option, např. 6ES7505-0RB00-0AB0)
Realizace nadčasových konceptů strojů
- Ochrana investic stávajícího know-how díky škálovatelnosti programu na všech CPU S7-1500
- Integrovaný tool pro migraci starších projektů umožňuje adaptaci již existujících S7 projektů do nového TIA Portal ekosystému
- Hardware upload umožňuje rychlé a bezchybné rozeznání použitých/instalovaných modulů v konfiguraci
- Upload software je nyní k dispozici včetně symboliky a komentářů (lze zvolit v závislosti na zabezpečení CPU), lze tak zjednodušit následný servis a provoz zařízení
Chraňte svoje zařízení a provozy
- Zabezpečení proti nežádoucímu přístupu prostřednictvím autentizace připojených účastníků komunikace
- Ochrana investic zákazníka prostřednictvím kombinací ochrany na CPU modulu (HW ochrana) a programu (SW ochrana), lze nastavit v několika stupních
- Vysoká dostupnost systému díky ochraně integrity a důvěrnosti údajů o projektu, pravidelné aktualizaci firmware a zabezpečené komunikaci
SIMATIC S7-1500 CPU
Procesory SIMATIC S7-1500 jsou škálovatelné z hlediska výkonu, paměti a množství integrovaných funkcí. Nabízejí moderní komunikaci OPC UA a PROFINET. I v základu nabízí funkce motion control (funkce pro řízení polohy a pohybu).
Navíc verze zabezpečené proti selhání (fail-safe) disponují navýšenou pamětí, která slouží jak pro standardní, tak pro fail-safe části programu. Fail-safe komunikace je řešena dle standardu PROFIsafe za použití protokolů PROFINET/PROFIBUS. Tyto verze zaručují funkční bezpečnost strojů a technologických celků až do úrovně SIL 3 v souladu s IEC 62061 a PL e a ISO 13849.

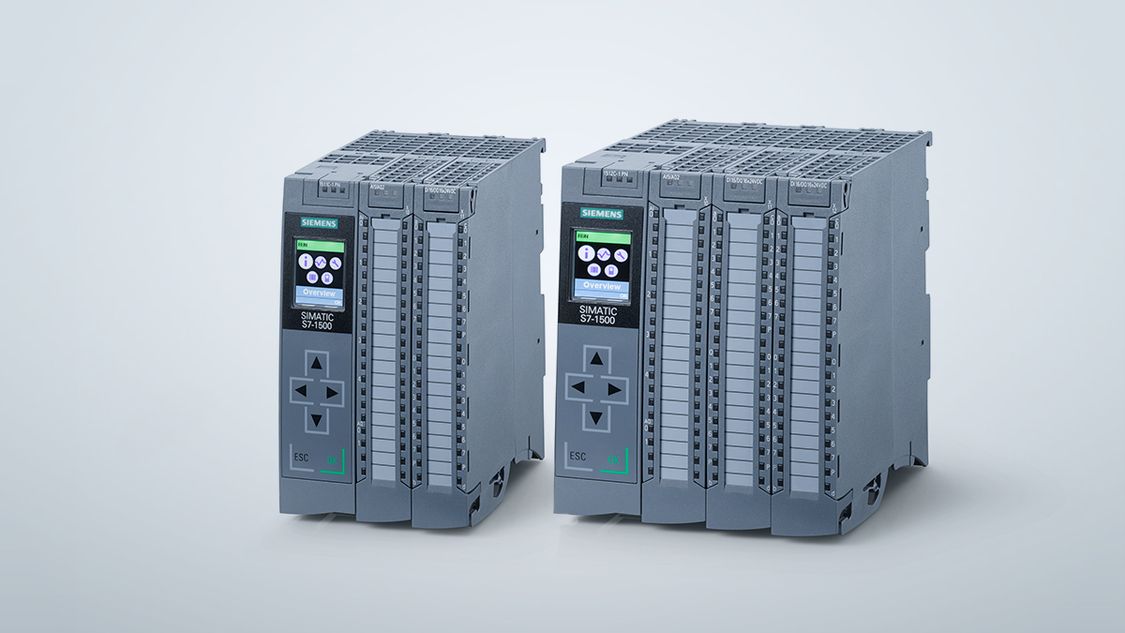

Kompaktní a modulární
Kompaktní procesory jsou škálovatelné z hlediska výkonu, paměti a množství integrovaných funkcí. Díky integrovaným vstupům a výstupům (moduly IO jsou v jednom celku spolu s CPU) jsou prostorově úsporné a nabízejí nejčastěji požadované technologické funkce, jako je např. high-speed counter funkce PTO/PWM/frequency output. Představují tak velice dobrý poměr cena/výkon.
Rozšířené funkce motion control
Technologická CPU jsou škálovatelná z hlediska výkonu, paměti a množství integrovaných funkcí. Nabízejí rozšířený rozsah funkcí pro úlohy z oblasti řízení polohy a pohybu (např. přesnější synchronizace os, vačky, kinematiky atd). Stejně jako standardní CPU jednotky jsou k dispozici i v provedení fail-safe. PROFINET komunikace i OPC UA jsou také samozřejmostí.
Pro PLC programátory motion control nebylo nikdy snadnější!
Tvorba projektu pro jednotky SIMATIC S7-1500T a SINAMICS S210, S110, S120 a V90 lze provádět v inženýrském prostředí TIA Portal. Parametrizace funkcí a motion control řízení se provádí prostřednictvím tzv. technologických objektů (TO), které poskytují programátorům PLC snadný náhled hlavně u komplexnějších a složitějších funkcí s více osami. Umožňují konfiguraci pomocí grafických průvodců, šetří čas a snižují chybovost. Velice dobře se uplatňují i v simulaci při ladění nebo nácviku servisního zásahu. Motion control podpora je implementována přímo ve firmware CPU jednotek, což přináší standardizaci, příjemnější tvorbu aplikací, zkrácení doby pro tvorbu programu, rychlejší uvedení do provozu i příjemnější a kvalitnější servis. Navíc uživatelsky přívětivá diagnostika os a výkonné funkce pro sledování zajišťují maximální přehlednost.
Využití v extrémních podmínkách
CPU SIPLUS jsou vhodné pro extrémně náročné průmyslové podmínky s požadavky na rozšířený teplotní rozsah a atmosféru obsahující škodlivé plyny. Tyto jednotky lze provozovat při okolní teplotě -40 ° C až + 70 ° C, odolávají kondenzaci, zvýšené vlhkosti vzduchu, prachu a vodě. Fungují také při extrémních okolních podmínkách (např. v prostředí škodlivých plynů), při zvýšeném mechanickém zatížení (rázy a vibrace) a v různých nestandardních rozsazích napětí.
Pro aplikace se speciálními požadavky
Multifunkční platforma MFP CPU umožňuje použití programů vytvořených ve vyšších programovacích jazycích C/C++. Jednak nabízí ochranu vašeho know-how a také možnost úspory, kdy se už hotové věci nemusejí znovu „přepisovat“ do formy PLC software. To nám dává další možnosti pro zákaznický uživatelský software, který lze využít buď prostřednictvím API, jako aplikace nezávislá na cyklu PLC nebo při zavolání funkčního bloku PLC v rámci cyklu. Dostupné jsou balíčky SIMATIC ODK 1500S s podporou Eclipse. Pro Matlab Simulink lze využít SIMATIC Target S7-1500S.
Pro maximální spolehlivost systému
Procesorové jednotky jsou zde osazeny dvakrát (redundance) a v případě výpadku jednoho systému začne pracovat druhý systém (přepne se na zálohu). CPU s označením R (redundant) využívají k propojení a synchronizaci PROFINET. Pro řadu aplikací, kde není potřeba nejrychlejší čas přepnutí to zpravidla stačí a výhodou jsou velice přijatelné pořizovací náklady na redundantní systém. Oproti tomu jednotky s označením H (high-availability) snesou nejpřísnější nároky a nabízejí snadné přepnutí, v co nejkratších časech. Tomu pak odpovídá i cena řešení.
Průmyslová bezpečnost (Industrial Security)
Bezpečnostní informace
V zájmu ochrany továren, systémů, strojů a sítí před kybernetickými hrozbami je nutné zavést - a průběžně udržovat - holistický, nejmodernější koncept průmyslové bezpečnosti. Produkty a řešení společnosti Siemens tvoří pouze jeden prvek takového konceptu.
Další informace o průmyslové bezpečnosti najdete na
Optimální konfigurace
Úspěšný a rychlý start díky řídicímu systému SIMATIC S7-1500
Snažíte se přeměnit vaše plány a koncepce v realitu? Pak vše, co nyní potřebujete je ideální konfigurace. Nástroj TIA Selection Tool vám usnadní výběr správného řídicího systému z našeho portfolia speciálně pro vaše potřeby. TIA Selection Tool je dostupný v desktopové verzi nebo jako cloudová varianta.
