Kompaktní jističe 3VA – komplexní systém pro rozvod energie

Ucelená nabídka příslušenství s více než

500 prvky.

Vysoce variabilní a modulární systém pro celosvětové použití plnící požadavky IEC a UL.

Zjistěte více o jističích 3AV

Stáhnout katalog

Základní vlastnosti Požadavky na ekonomicky a energeticky efektivní rozvody energií stále rostou – ať už v průmyslových aplikacích, budovách nebo infrastruktuře.

Řadou kompaktních jističů 3VA společnost Siemens inovuje svou výrobkovou řadu SENTRON pro nízkonapěťový rozvod elektrické energie v různých provedeních až do 1600 A. Nové jističe jsou modulární, přispívají k vyšší efektivitě využití energie a bezporuchovému provozu. Poskytují spolehlivou ochranu obsluhy a zařízení při podpoře každé fáze procesu – od plánování až po distribuci elektrické energie.

Více než pěti sty variantami příslušenství můžete konfigurovat jističe řad 3VA pro téměř libovolné použití. Pro splnění různých provozních požadavků máte k dispozici přes sedmdesát přídavných funkcí.

Chcete vědět více?

Stáhněte si doplněk k hlavnímu katalogu

Jističe 3VA jsou určeny pro ochranu vedení, spotřebičů a průmyslových rozvodných zařízení. Tvoří systém pro řešení nejsložitějších úkolů a aplikací v oblasti rozvodů elektrické energie.
K dispozici jsou dvě konstrukční řady, 3VA1 a 3VA2.

modulární a vysoce variabilní systém
spolehlivá dodávka energie díky konceptu selektivity
dostupná funkce měření elektrických parametrů
jednoduchá integrace do vyšších systémů řízení a automatizace energetických systémů
mimořádně bohaté příslušenství pro flexibilní rozšíření funkcí
minimální prostorová náročnost díky vysoce kompaktnímu designu
optimální podpora ve všech fázích distribuce energie, od projektu po provoz
elektronické spouště (ETU) řady 8 s funkcí měření a volitelnou komunikací Ethernet (Modbus TCP), Modbus RTU, PROFIBUS nebo PROFINET
parametrizace a testování lze provádět přímo na místě pomocí mobilního testovacího zařízení

pro standardní použití při ochraně elektrických vedení
termomagnetická spoušť (TMTU)
jmenovité proudy až do 1000 A
jednopólové až čtyřpólové provedení
nejmenší kompaktní jistič Siemens až do 70 /415 V AC, rozměry 130 x 76,2 mm
vhodné k montáži v pevných instalacích i v technologiích se zásuvnými moduly

vhodný pro systémy s vyšším technickými požadavky
jmenovité proudy až do 1600 A
třípólové a čtyřpólové provedení
vypínací schopnost až do 150 kA s omezením zkratových proudů se systémem proudového omezení.

Máme pro vás vždy řešení

Každý rozvod elektrické energie je jiný, proto nabízíme velký sortiment základních přístrojů včetně jejich příslušenství. Bohatá paleta všech doplňků kompaktního jističe 3VA je základem pro nalezení optimálního řešení vašich speciálních požadavků.

Mnohostrannost: Bohatá škála příslušenství, které umožní řešit nejsložitější požadované funkce.

Flexibilita: Jednotlivé základní moduly i díly příslušenství lze dle požadavků vzájemně kombinovat.

Malá náročnost na prostor: Kompaktní konstrukce je předpokladem pro zajištění minimálních rozměrů instalačních rozvaděčů.

Minimalizace nákladů a efektivní projektování

Snižujte náklady díky obsáhlé datové bance CAx. Během pár sekund je CAx Download Manager schopen sestavit až 12 datových sad včetně 3D modelů, vypínacích charakteristik nebo maker pro EPLAN, implementovat je a integrovat do běžných konfiguračních nástrojů. Tato podpora redukuje přípravné práce, snižuje projekční náklady a zrychluje průběh montážních postupů.

Efektivita: Zdarma máte k dispozici soubory dat CAx vč. podpory maker pro EPLAN.

Rychlost: Rychlou montáž a instalaci umožňuje bohatá škála připojovacích svorek a zřetelné a přehledné označení všech dílů.

Dostupné údaje: Oskenováním QR kódu umístěného přímo na tělese jističe získáte přístup k servisním a podpůrným datům na internetu přímo z pracoviště.

Maximální přehlednost o nainstalovaném zařízení

Mít kdykoliv všechna data o napájených obvodech a spotřebě energie, to je výsledek kompletního řešení celého systému kompaktního jističe 3VA a jeho schopností napojit se datově na nadřazené řídicí systémy určené pro automatizaci celého provozu.

Bez komplikací: Jednoduché propojení s nadřazeným řídicím systémem

Hospodárnost: Integrovaný měřicí systém dává jasný přehled o toku energie a umožňuje odkrýt další možnosti úspor.

Sloučení informací: Propojení systémů, interní i externí komunikace, přehledná vizualizace o toku energií.

Vysoce bezpečný provoz

Vysoká spolehlivost a pohotovost zařízení, bezpečnost pro techniku i personál. Toto vše zabezpečuje celková koncepce návrhu kompaktního jističe a jeho doplňků. Vysoká selektivita a návrh základních dílů i příslušenství s ohledem na ochranné funkce.

Průběžná kontrola: Trvalá kontrola provozního stavu pomocí pomocných a signalizačních kontaktů

Spolehlivost: Díky dosažení vysoké selektivity dochází k podstatnému snížení počtu nežádoucích vypnutí.

Bezpečnost: Přídavné bloky proudových chráničů zajišťují rychlé a bezpečné vypnutí v případě poruchy.

Interaktivní jistič 3VA S kompaktními jističi 3VA získáte opravdu komplexní systém pro rozvod energie. Spolehlivá ochrana pro zvýšení dostupnosti systému, vyšší transparentnost toků energie nebo selektivní vypnutí v případě poruchy – tato interaktivní grafika podrobně ukazuje všechny výhody.

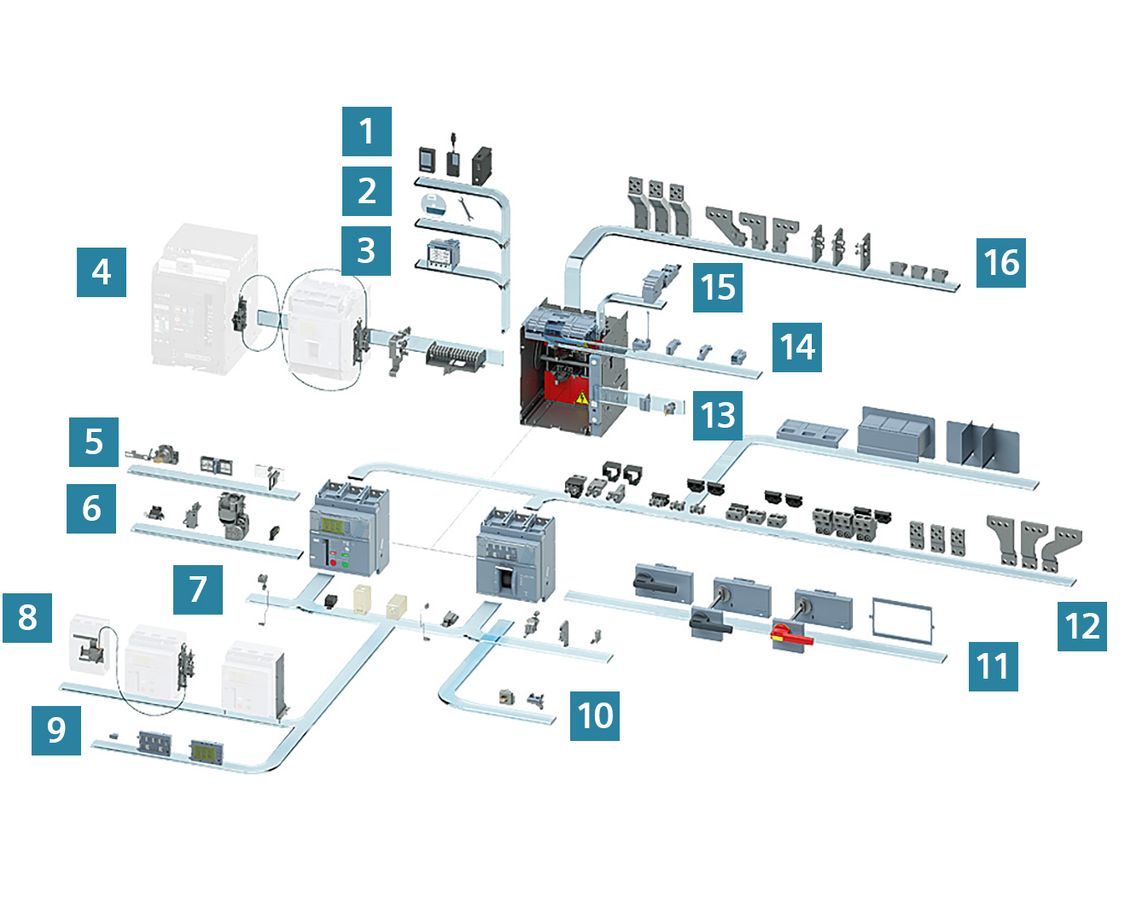

Přehled příslušenství

1. testovací přístroje

2. software – konfigurace

3. komunikace

4. volitelné příslušenství

5. uzamčení a blokování

6. motorový pohon

7. ruční ovládání

8. QR kód

9. modul diferenciálně proudové ochrany

10. výsuvné provedení

11. odnímatelné provedení

12. připojovací svorky
