Přípojnice SIVACON 8PS – systém LR

Proudový rozsah od 400 A do

400 A

- Pokrokové řešení nahrazující kabely
- Spolehlivé a odolné přípojnice s vysokým krytím k použití ve velmi znečištěném prostředí
- Určené pro venkovní prostředí, tunely, chemické provozy, venkovní trasy mezi budovami

SIMARIS sketch: software pro návrh přípojnicových tras ve 3D projekci je volně k dispozici.

Stáhnout software

Přípojnice namísto kabelů Přípojnicový systém LR zaručuje bezproblémový přenos elektrické energie ve venkovních a mimořádně nepříznivých okolních podmínkách. Celý systém je zalitý do epoxydové pryskyřice, čímž je garantován mimořádně vysoký stupeň krytí IP68. Dalším výjimečným parametrem je vysoká zkratová odolnost. Tyto vlastnosti jej předurčují k instalacím v petrochemickém průmyslu, jako jsou například venkovní rozvody v průmyslových závodech, ale také k rozvodům v podzemních tunelech a jiných vlhkých provozech.

Robustní konstrukce – spolehlivý provoz

Systém LR je určen do vlhkých korozivních provozů, do prostředí se slanou atmosférou nebo do chemické výroby. Epoxidová pryskyřice, která tvoří odolný obal pro proudovodné lišty, je zárukou vysoké odolnosti proti chemickým vlivům. V kombinaci s mimořádně pevnou konstrukcí, která zvyšuje stabilitu rozvodu, a odolností proti požáru (odzkoušena dle IEC 60331 na 180 minut), je tento přípojnicový systém zárukou spolehlivého provozu.

Žádný problém pro rozvody velkých proudů

Přípojnice SIVACON 8PS v provedení LR se využívají pro proudy 400 A až 6 300 A. Systém se vyznačuje vysokou flexibilitou pro nejrůznější aplikace. Je možné jej montovat vodorovně na hraně, vodorovně naplocho nebo vertikálně. K dispozici je řada dílů pro změnu směru a T-kusů, které umožňují realizovat rozvodné trasy i do těsných výrobních prostorů. Díky jednosvorníkovým blokům je sestavení trasy jednoduché a rychlé. Pomocí adaptérů je možné trasu LR propojit se systémem LD nebo LI.

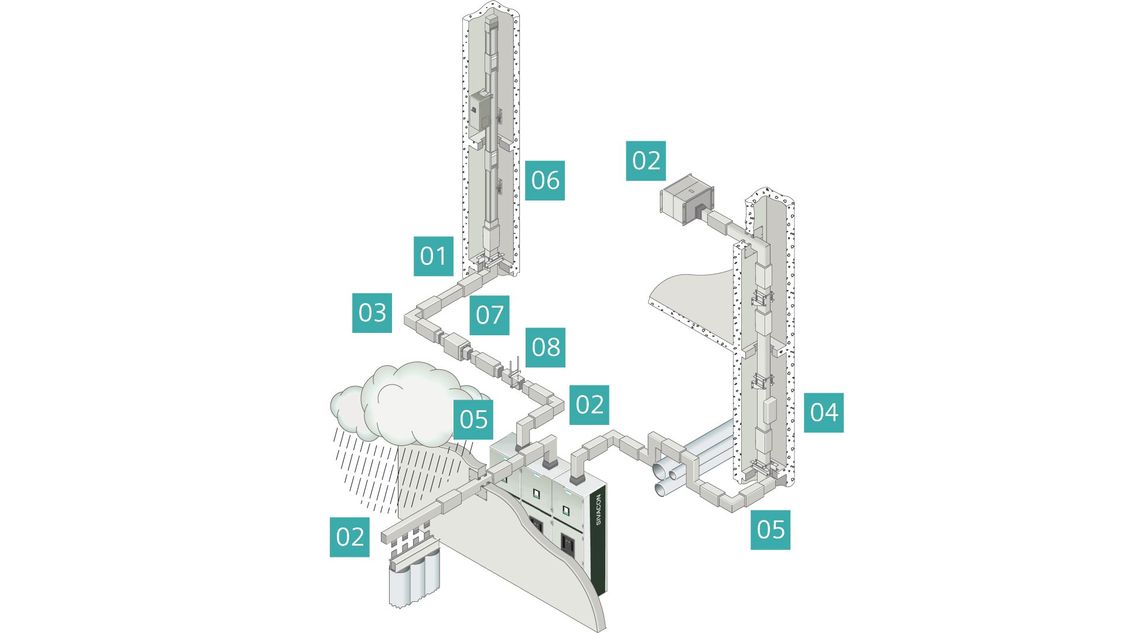

Legenda:

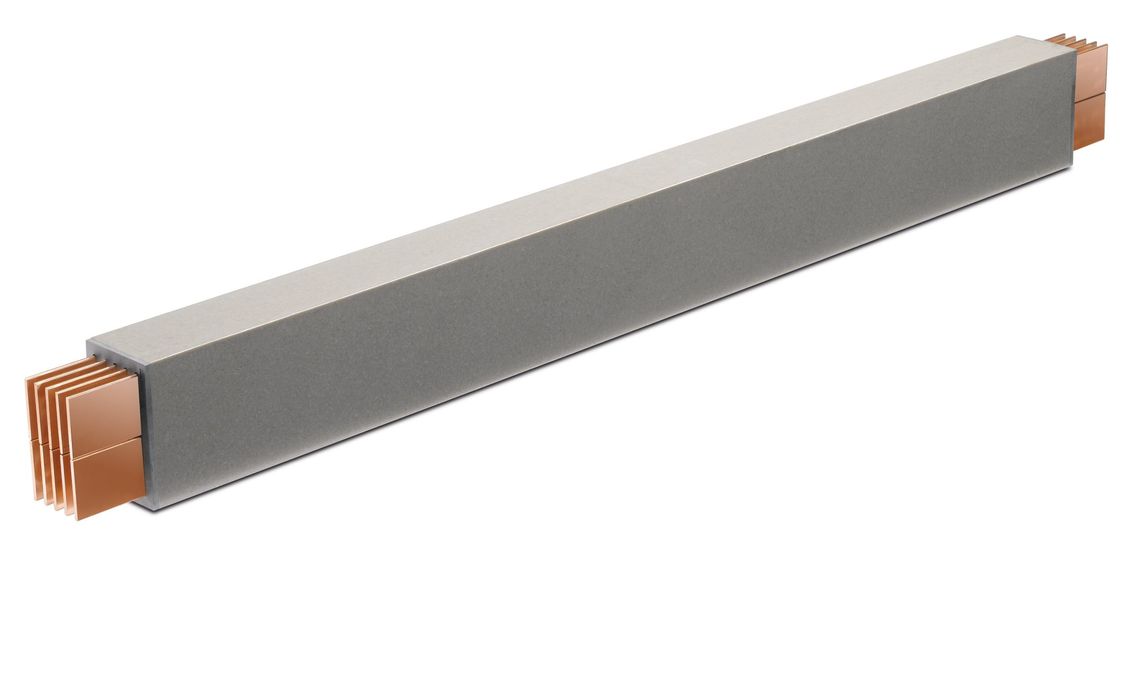

01 Přímé díly přípojnice

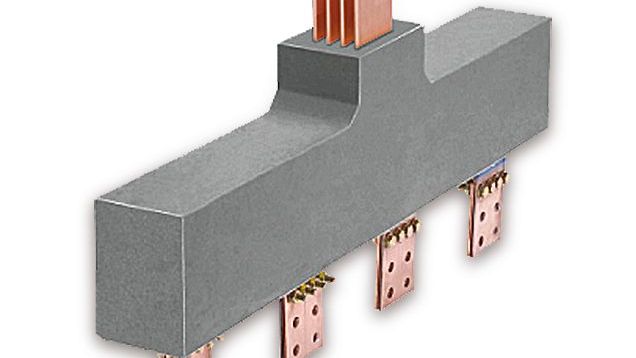

02 Napájecí díl
03 Díl pro změnu směru
04 Odbočné skříňky
05 Montážní příslušenství
06 Díl pro kompenzaci tepelné dilatace
07 Zalitý spoj s jednosvorníkovým blokem

08 Spojovací místo zalité pryskyřicí

Technická data
Jmenovité izolační napětí	1000 V AC
Jmenovité provozní napětí	1000 V AC
Krytí	IP68
Jmenovitý proud	400 A až 6300 A
Jmenovitá špičková zkratová odolnost	až do 275 kA
Jmenovitá krátkodobá zkratová odolnost	až do 125 kA
Počet vodičů (proudovodných lišt)	3 + PEN, nebo 3 + N + PEN
Požární zátěž	Max. 86,98 kWh/m
Odbočná místa	dle dohody
Odbočné skříňky	dle dohody
Technika propojení	jednosvorníkový blok
Materiál vodivých lišt	hliník nebo měď
Materiál zapouzdření	epoxidová pryskyřice

Přehled klíčových vlastností systému LR

Přípojnice s vysokým stupněm krytí IP68 pro venkovní a znečištěné prostředí
Proudovodné lišty jsou zalité do epoxidové pryskyřice, čímž je zaručena vysoká odolnost proti chemikáliím a velká mechanická tuhost
Systém LR lze propojit pomocí adaptérů s trasami přípojnic konstrukce LD nebo LI
Odolnost proti požárům je 180 minut dle normy IEC 60331
Ochrana proti ohni je odzkoušena dle IEC 61439-6
Odolnost na výdrž provozu při požáru je možné zvolit ve třídách (60, 90 a 120 minut dle normy ISO 834-1 a normy IEC 61439-6)
Malé rozměry a dostatečný výběr dílů pro změnu směru umožňují protahovat trasy i v těsných provozních prostorech
Ochrana proti ohni je odzkoušena dle IEC 61439-6

Jeden systém pro velké množství aplikací

Systém LR patří do velké rodiny přípojnic SIVACON 8PS a představuje řešení rozvodů energie v mnoha oborech. Jedná se o efektivní náhradu za kabelové rozvody.
