Přehled ventilů a pohonů – díl II.

V našem seriálu vás postupně seznamujeme se sortimentem ventilů a pohonů Acvatix. Představujeme zásadní vlastnosti a rozdíly mezi jednotlivými řadami. V tomto díle se zaměříme na standardní zdvihové pohony s malým zdvihem. První díl, který se věnoval standardním zdvihovým ventilům s velkým zdvihem, zobrazíte klikem na oranžové políčko vpravo.

1. díl seriálu

Standardní zdvihové pohony s malým zdvihem

Tato kategorie obsahuje početnou skupinu ventilů se zdvihem do 5,5 mm. Kromě radiátorových ventilů (PN10) a dvoucestného VVG549 (PN25) jsou tyto ventily všechny v tlakové třídě PN16. Lze je použít na chladnou, teplou a horkou vodu od +1 °C do 110 nebo 120 °C a pouze pro uzavřené okruhy (s výjimkou VVG549). Zde je krátká charakteristika jednotlivých řad.

VDN, VEN a VUN

Jde o radiátorové ventily přímé (VDN), rohové (VEN) a axiální (VUN). Všechny typy se dodávají ve stavební délce dle NF (zkrácená délka) a VDN a VEN také dle DIN.

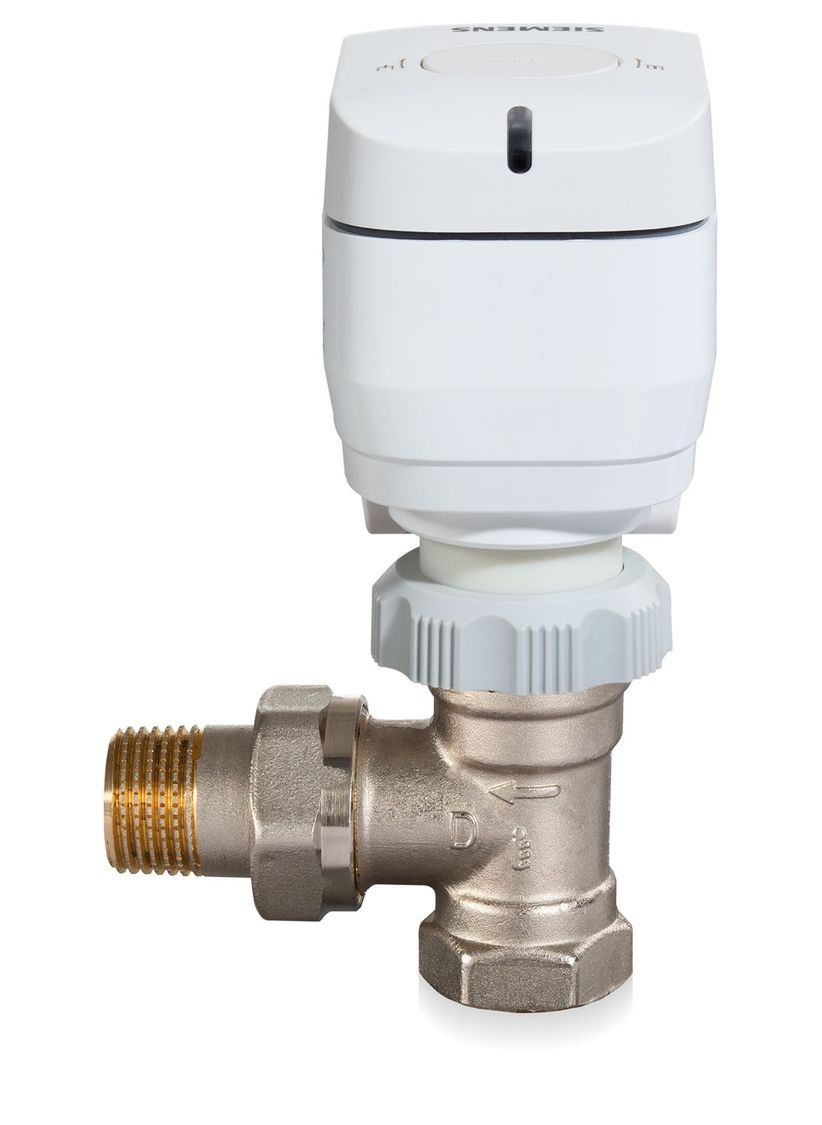

K dispozici jsou termostatické hlavice (matné, lesklé) a speciální hlavice s externím čidlem teploty a externím ovládáním. Ventily lze také ovládat našimi termoelektrickými pohony STA a elektrickými pohony SSA.

Pohony SSA prošly inovací a s vydáním nového ceníku pro rok 2021 je oficiálně uvedeme na trh. Více o těchto pohonech najdete v části věnované tlakově nezávislým ventilům.

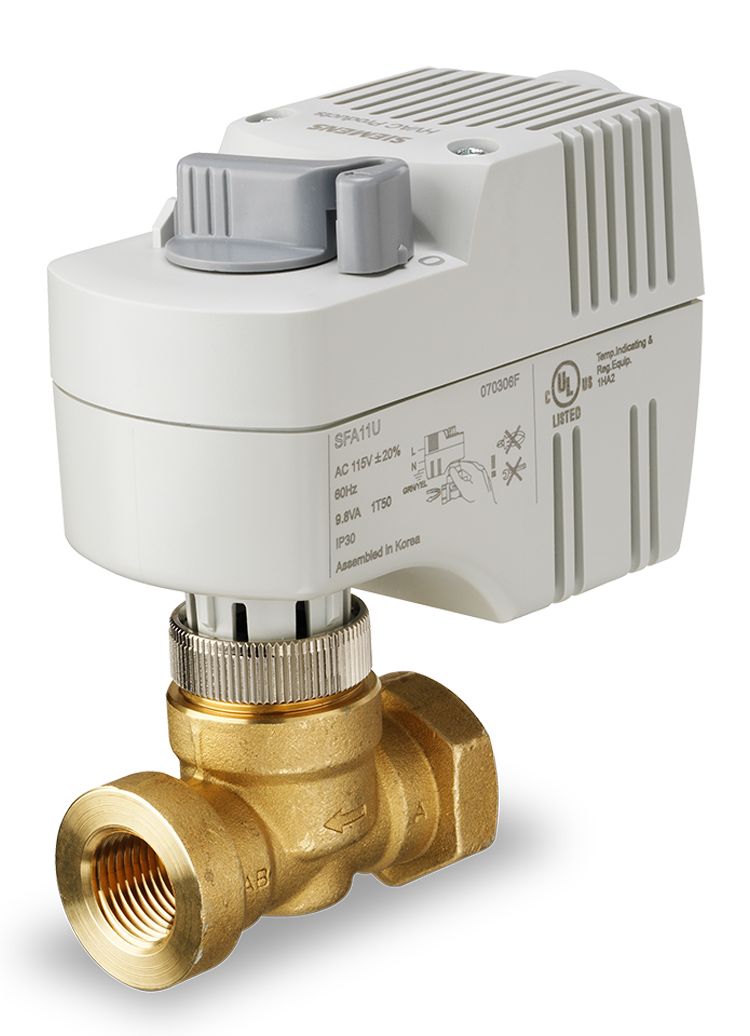

VVI46 a VXI46

Jde o jednoduché zónové ventily vhodné především pro dvoubodovou regulaci. Připojení sice umožňuje použít i pohon STA s proporcionálním řízením 0-10 V, ale vzhledem k ploché kuželce ventilu, to žádnou výhodu nepřinese. U třícestné verze je třeba brát v úvahu, že ji lze použít jen jako rozdělovací ventil a že netěsnost v obtoku je až 5 %. Pouze ve velikosti DN25 lze zvolit těsné provedení (písmeno T v označení VXI46.25T/2), kde je netěsnost na obvyklých hodnotách (do 0,05 % z hodnoty kvs).

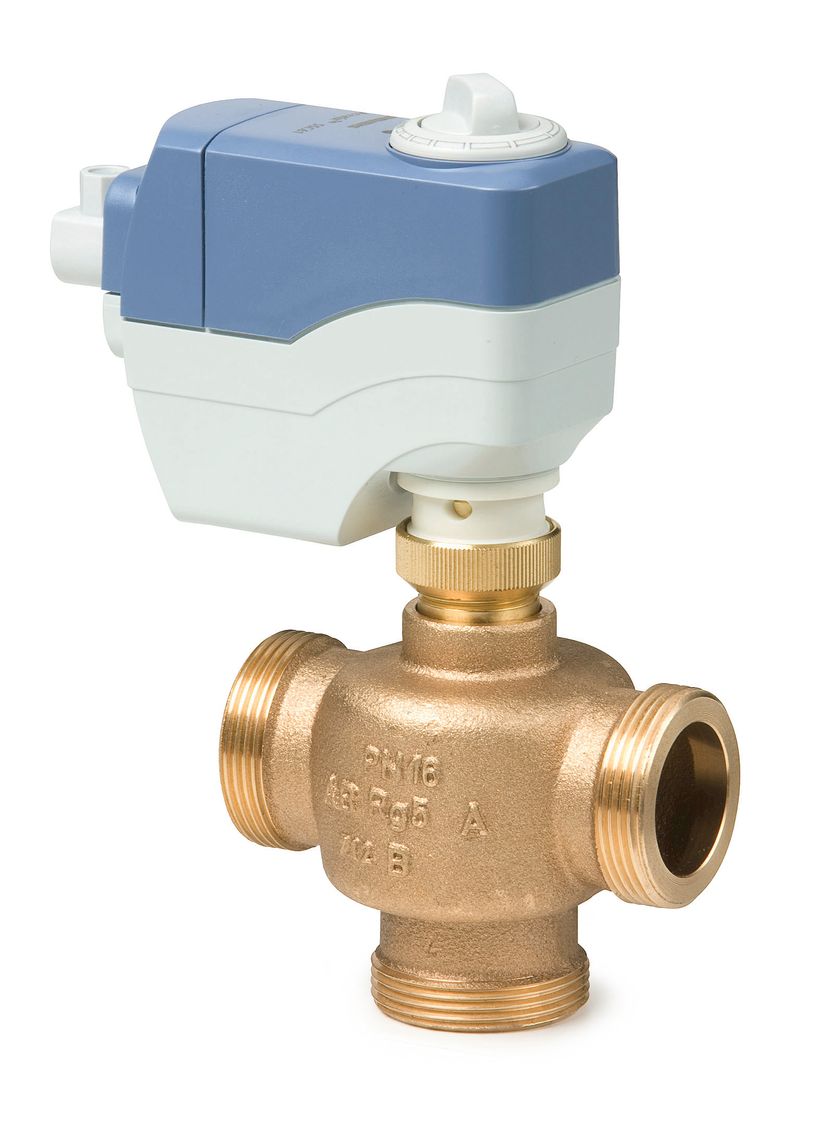

VVP45, VXP45 a VMP45

V..P45 je řada solidních zdvihových ventilů. Díky velkému rozsahu velikostí od DN10 do DN40 a kvs jde o téměř univerzální ventil pro malé a střední výkony. Ve větších objektech s velkým počtem různých spotřebičů oceníte možnost použít jednu řadu ventilů a pohonů, což zjednoduší návrh, montáž i servis.

Ventily V..P45 se ovládají podle velikosti a požadovaného tlakového rozdílu pohony SSB nebo SSC. Volit můžete tříbodové (230 V nebo 24 V) nebo proporcionální řízení (0-10 V; AC/DC 24 V).

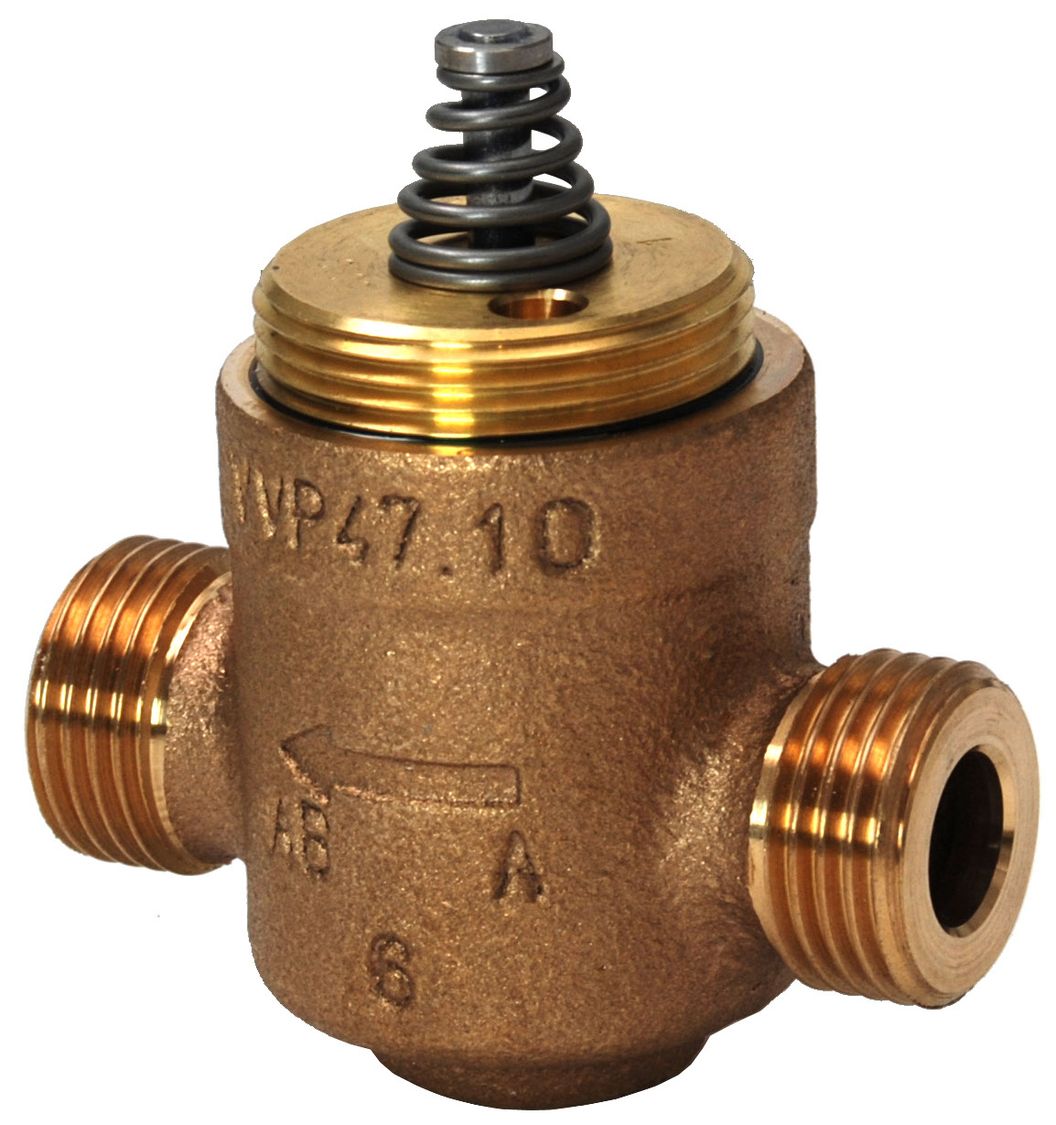

VVP47, VXP47 a VMP47

Tyto ventily jsou levnější alternativou pro řadu 45. Jako obvykle, sleva není zadarmo. Zdvih je pouze 2,5 mm, takže na jemnou regulaci můžete zapomenout. Sortiment je menší co do rozměru (max. DN20), tak do rozsahu kvs.

Pohony odpovídají druhu ventilu, většinou jsou dvoubodové. Pohon SSP nabízí i proporcionální řízení, ale vzhledem ke zdvihu to chování regulace moc neovlivní.

VVG44 a VXG44

Ve srovnání s řadou 45, používá tato řada i pro malé rozměry DN15 a DN20 tělo s velkým vnitřním objemem, což dovoluje větší jmenovité průtoky kvs a díky subtilní mechanice jsou i maximální tlakové rozdíly vyšší.

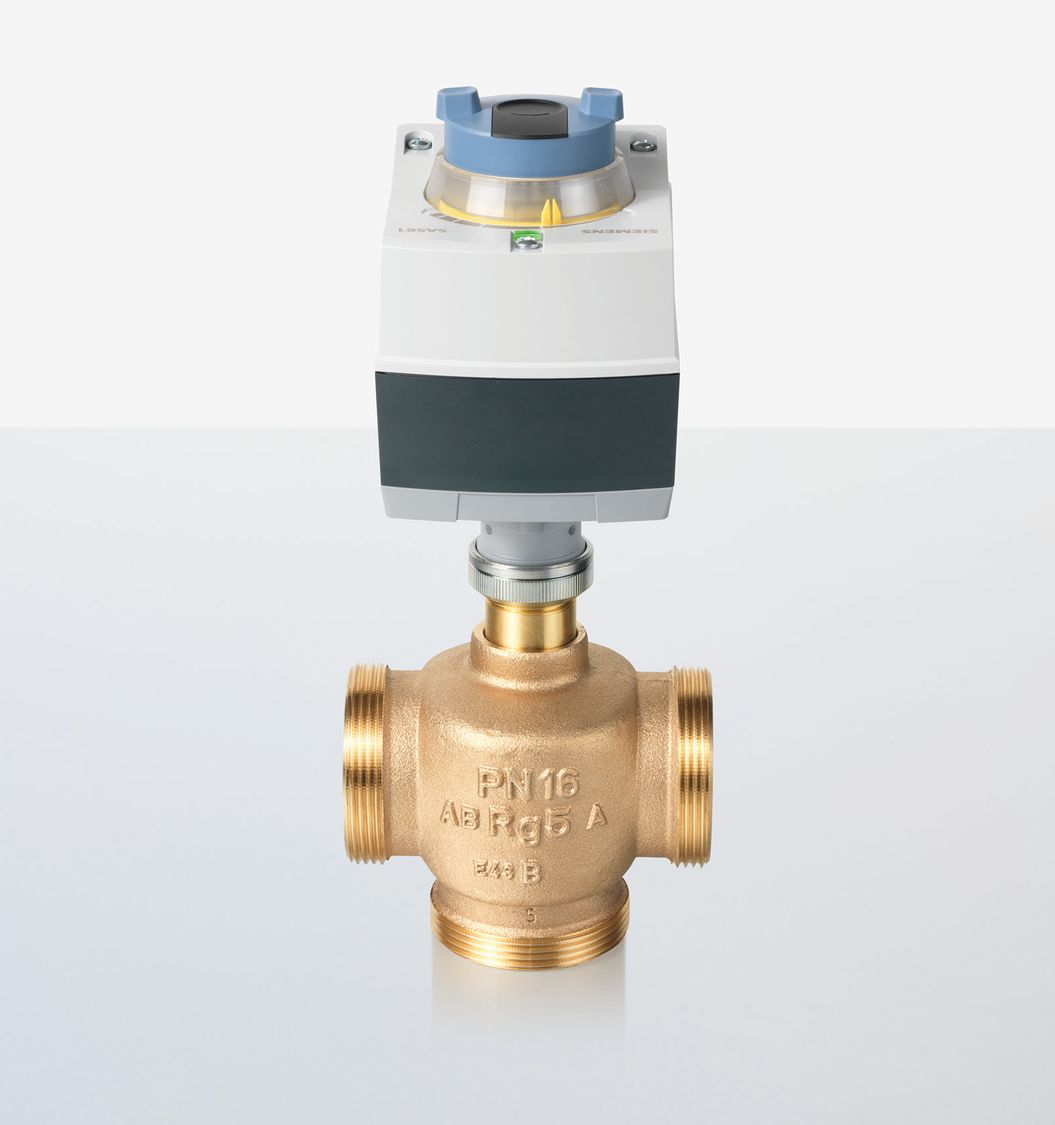

Pro řadu 44 byla vyvinuta skupina pohonů SAS, která nabízí široké možnosti integrace. Například proporcionální řízení je možné nejen signálem
0-10 V, ale i 4-20 mA nebo 0-1000 Ohm. Doba přeběhu je 120 nebo 30 s a dodávají se i verze s bezpečnostní funkcí. S kombinací V..G44 a SAS si můžete troufnout i na VZT jednotky.

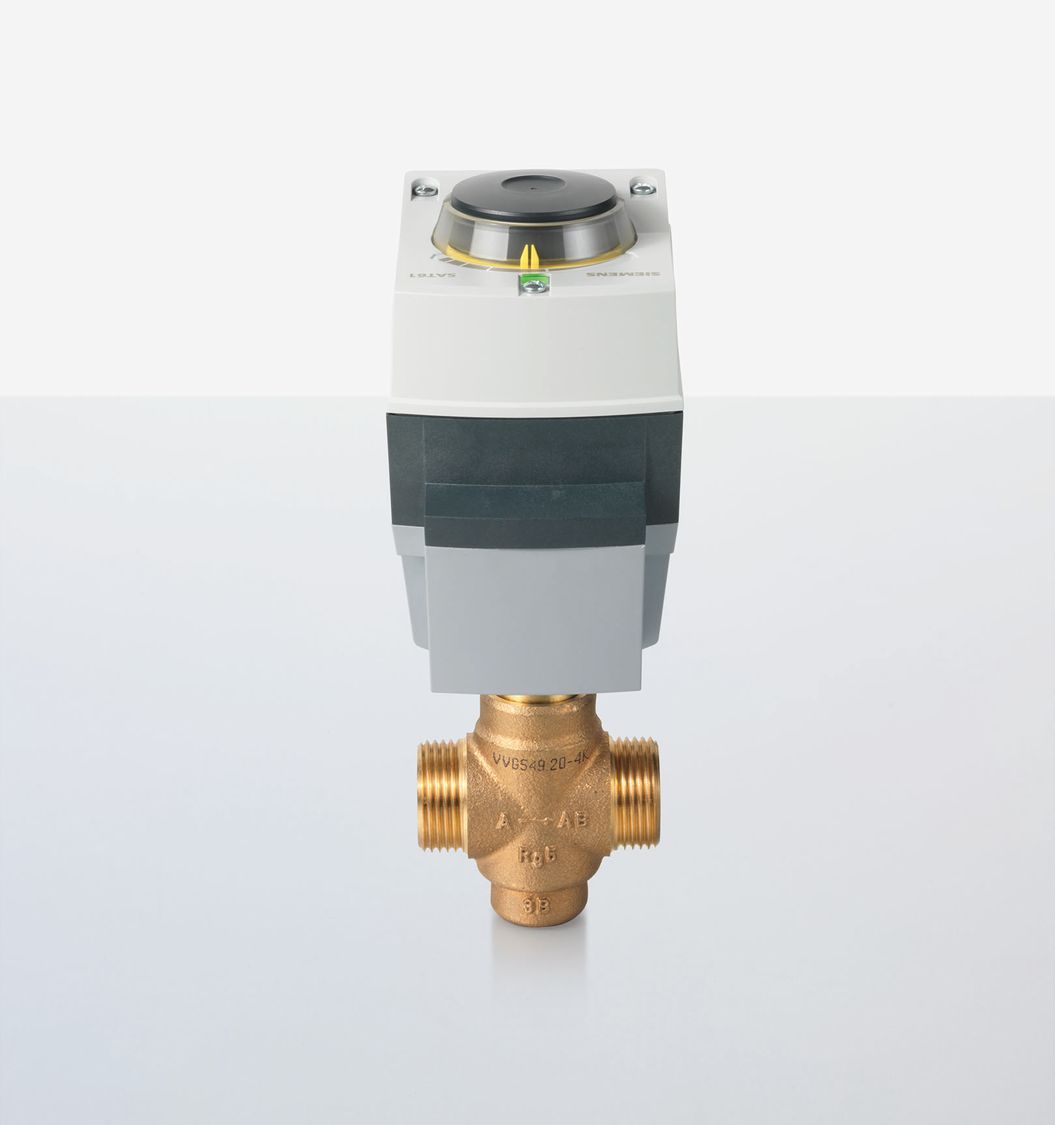

VVG549

Zvláštní označení této řady s číslicí 9 je způsobeno tím, že byla původně určena pouze pro OEM zákazníky. Tato řada má ale zvláštností víc. Existuje pouze dvoucestné provedení ventilu, tlaková třída je úctyhodná PN25 a maximální tlakové diference na ventilu mohou být až 1,2 MPa, čemuž odpovídá i teplotní odolnost do130 °C pro vodu. Navíc lze tento ventil použít pro otevřené okruhy.

Ventily se pohánějí opět zvláštní řadou pohonů SAT, které mají velmi krátkou dobu přestavení 8 nebo 15 s.
