Přehled ventilů a pohonů – díl III.

Řada VPF43 má tlakovou třídu PN16 a je v současné době postupně nahrazována inovovanou řadou VPF44. Z původního sortimentu těchto ventilů zbývají jen DN100 až DN200. U největší velikostí DN200 je maximální teplota vody omezena na 110 °C.

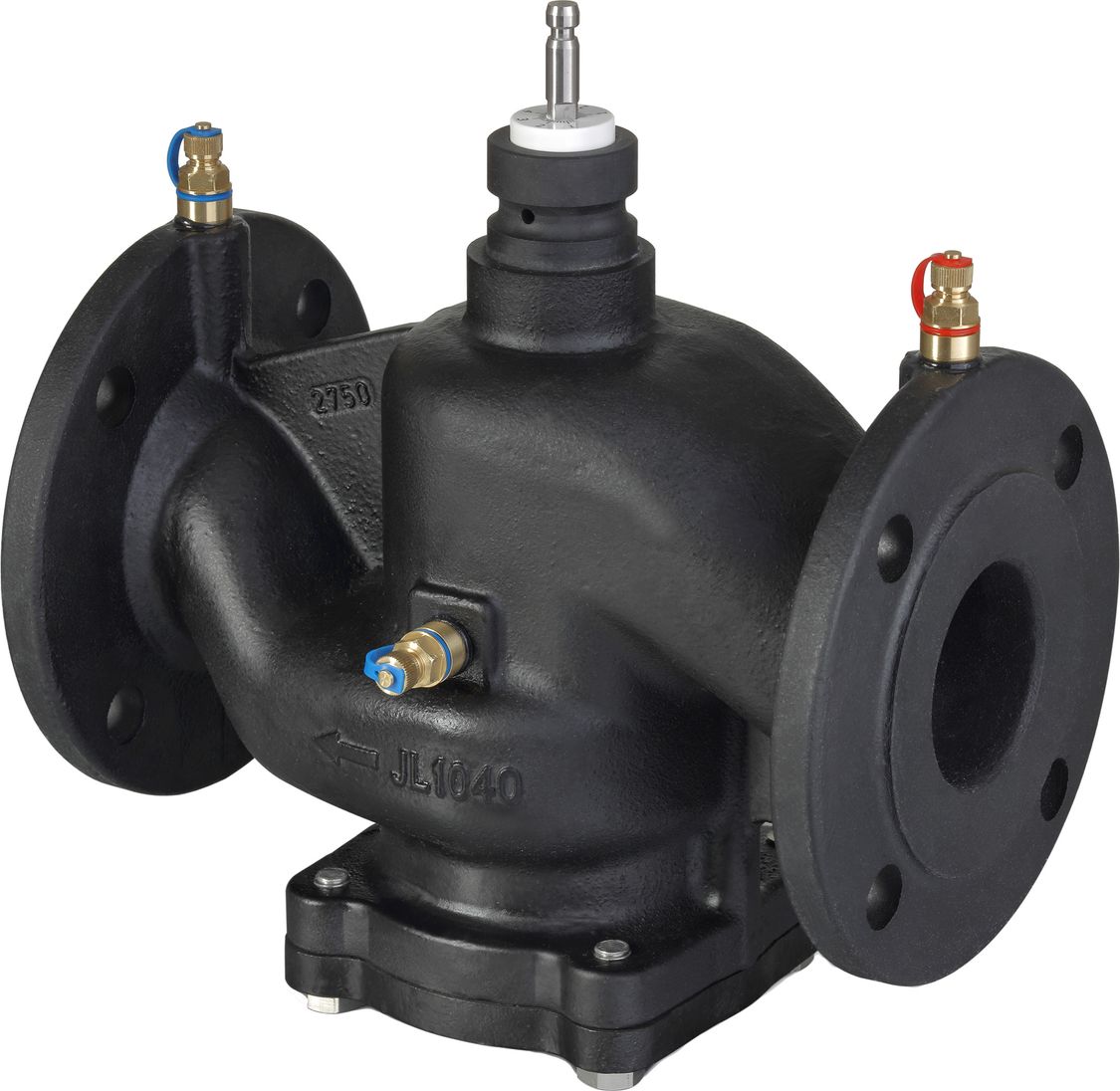

Nová řada je shodné stavební délky a používá stejné pohony jako předchůdce VPF43, takže záměna nevyžaduje žádné další úpravy. Řada VPF44 je zajímavá také tím, že ventily jsou vybaveny třetím nátrubkem pro měření tlaku. Třetí měřící místo umožňuje měřit tlakovou ztrátu na regulační části ventilu a určit tak okamžitou hodnotu průtoku ventilem. Hodnotu průtoku pak můžete pohodlně odečíst v aplikaci Combi Valve pro chytré telefony. V letošním roce jsou v nabídce velikosti DN50 až DN80.

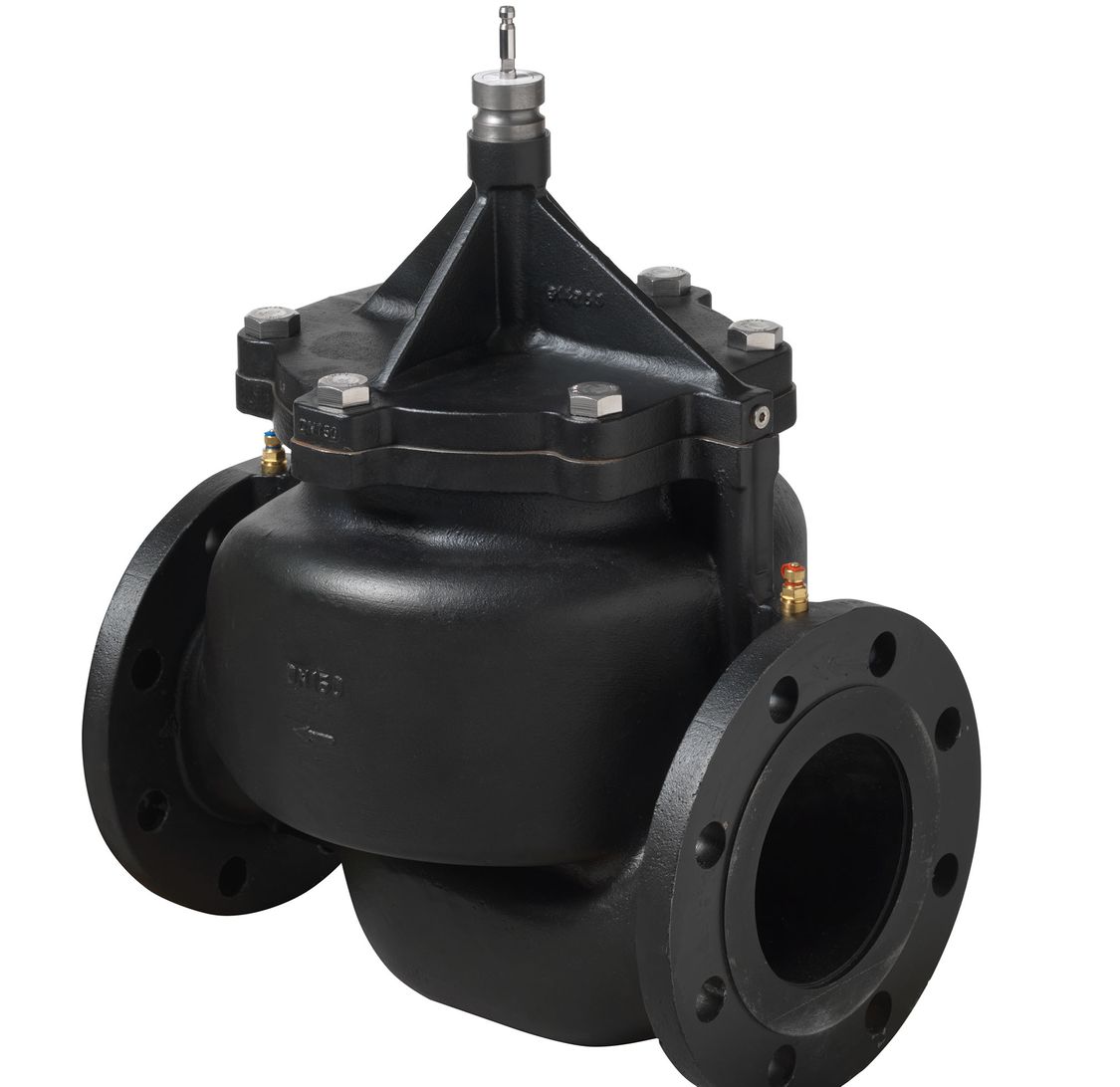

Řada VPF53 má tlakovou třídu PN25. I tato řada bude inovována na VPF54 a první modely by se měly objevit na trhu koncem letošního roku.

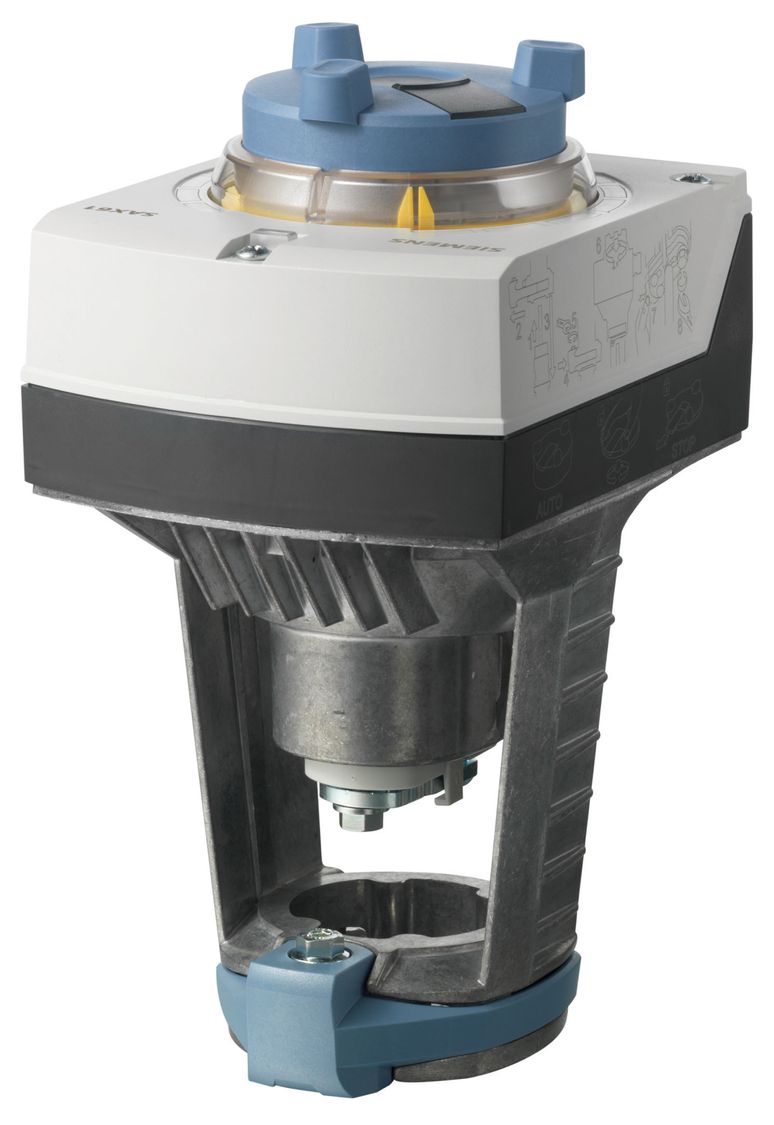

Pohony se zdvihem 20 mm jsou určeny pro ventily VPF… velikosti DN50 až DN80. Tyto pohony konstrukčně vycházejí z řady SAX… pro standardní ventily VVF/VXF, ale nejsou s nimi zaměnitelné, mají opačnou logiku chodu. K dispozici jsou verze 230 V 3bodová a 24 V AC/DC 3bodová, proporcionální 0-10V nebo s komunikací Modbus RTU. Pohony mohou být doplněny o dva nezávislé pomocné spínače nebo potenciometr pro sledování polohy. U verze s proporcionálním signálem je na svorkovnici k dispozici polohová zpětná vazba 0-10 V.

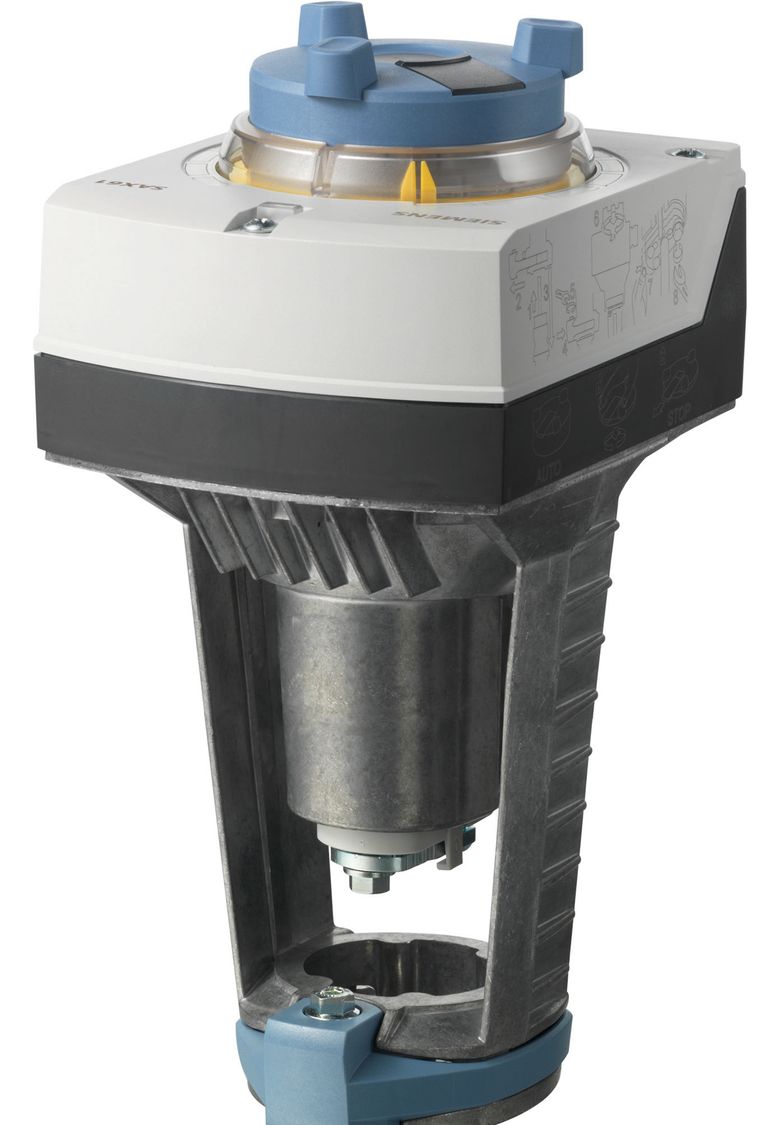

Pro tento pohon platí shodné vlastnosti jako pro SAX..P03 – s tím rozdílem, že tyto pohony mají zdvih 40 mm a jsou tedy určeny pro velikosti ventilů VPF od DN100 po DN200.

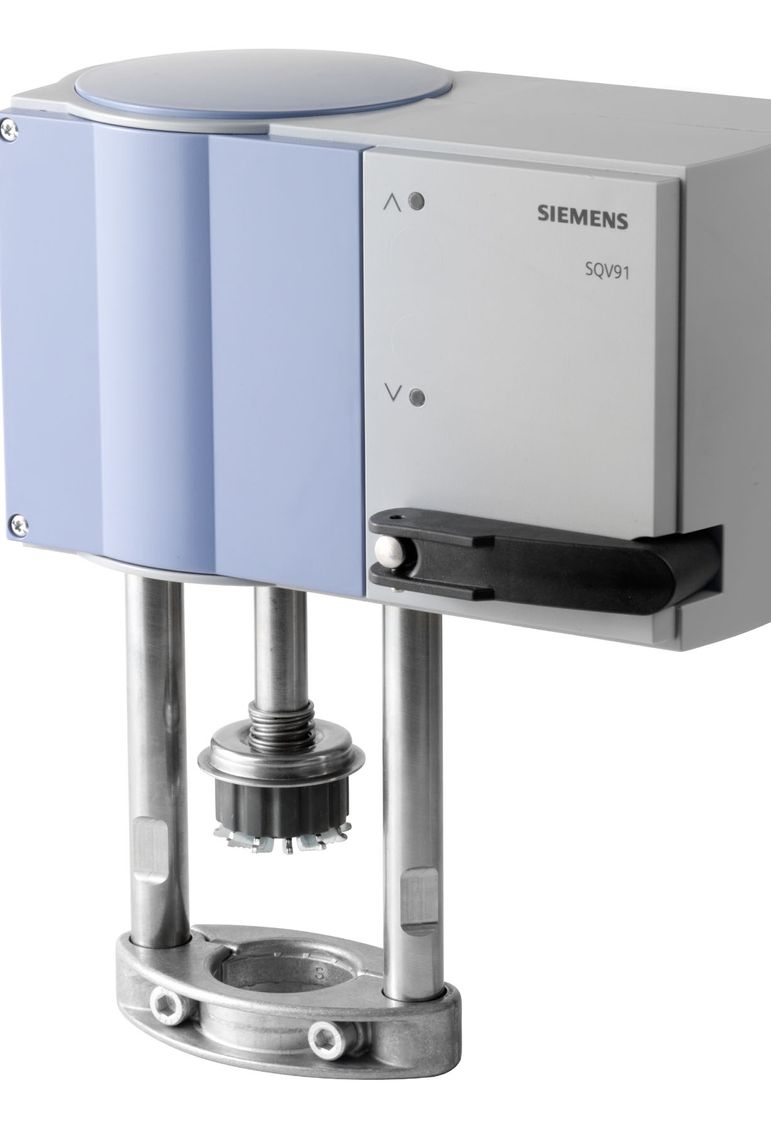

SQV je univerzální pohon, který může ovládat všechny ventily VPF bez ohledu na jejich velikost. Další zvláštnosti je, že mají bezpečnostní funkci (u SQV91P30 funkce ventil otevře, u SQV91P40 ventil zavře). Univerzálnost pohonu nekončí zdvihem, pohon zvládá všechny obvyklé řídicí signály – 3bodový, proporcionální 0-10 V i 4-20 mA, při napájení 24 V AC/DC nebo napájení 230V AC (pokud se pohon doplní trafem, které se dodává jako samostatné příslušenství). Navíc lze pomocí přepínačů volit různé doby přeběhu a charakteristiky. Pohon lze dále vybavit dvojitým pomocným kontaktem a také potenciometrem. Na svorkovnici je k dispozici polohová zpětná vazba 0-10 V.
