Modulare Fernwirkstationen (RTUs) auf SIMATIC-Basis
Mit unseren Kommunikationsprozessoren (CPs) und Telecontrol Interface Modulen (TIMs) können Sie passgenaue Fernwirkstationen auf Basis von SIMATIC Controllern aufbauen – flexibel und genau auf Ihre Anforderungen zugeschnitten. Konfigurieren Sie die für Sie passende Fernwirkeinheit im TIA Selection Tool.
Produkte direkt auswählen und bestellen
Modulare Fernwirkstationen auf einen Blick
Modulare RTUs auf Basis der SIMATIC Controller erlauben es, die Vorteile der unterschiedlichen Controller-Familien auch in fernwirktechnischen Anwendungen zu nutzen. Die Fernwirkstationen werden über Kommunikationsprozessoren (CPs) oder Telecontrol Interface Module (TIMs) an Telecontrol-Leitstellen angebunden. Die Projektierung der Fernwirkstationen erfolgt im TIA Portal mit SIMATIC STEP 7 Professional.
Höchste Performance für komplexe Telecontrol-Anwendungen

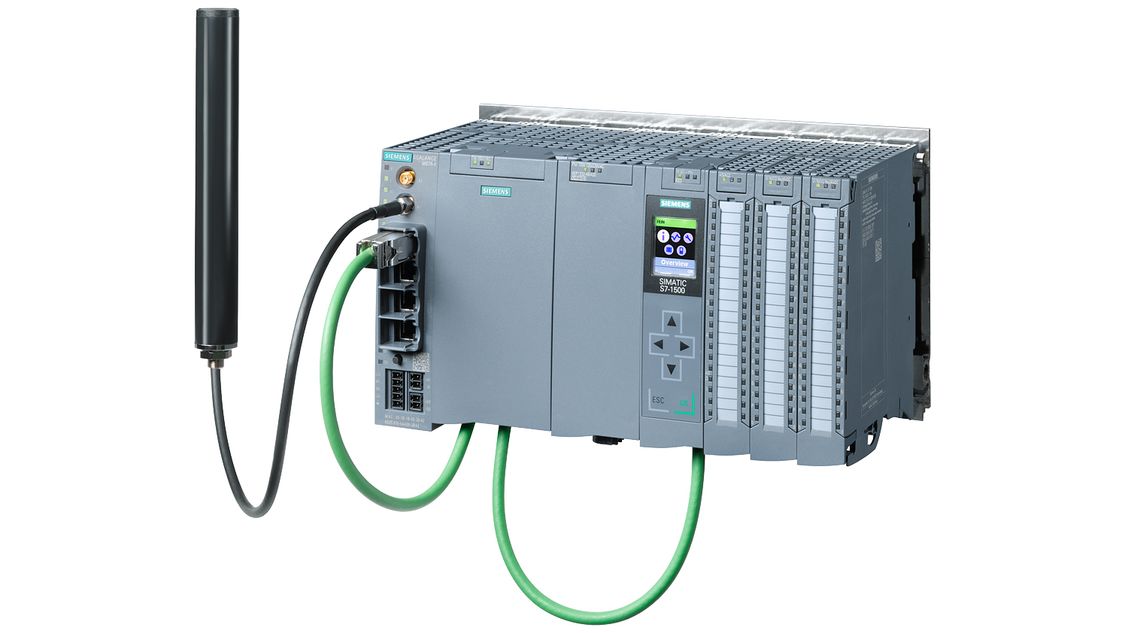

RTUs auf Basis des Advanced Controller SIMATIC S7-1500 überzeugen durch höchste Performance und Flexibilität. Über das TIM 1531 IRC Telecontrol Interface Modul können sie an eine Telecontrol-Leitstelle angebunden werden.
Unterstützte Fernwirkprotokolle:
- SINAUT ST7
- DNP3
- IEC 60870-5-101/104
Das Telecontrol Interface Modul TIM 1531 IRC kann sowohl als Knoten- als auch als Masterstation eingesetzt werden. RTUs auf Basis von SIMATIC S7-1500 sind ideal für komplexe fernwirktechnische Anwendungen wie weitverteilte Klär- und Wasseraufbereitungsanlagen, Fernwärmenetze sowie in der Energie- und Verkehrstechnik.
DNP3-RTU mit SIMATIC S7-1500
Mithilfe des Telecontrol Interface Moduls TIM 1531 IRC können Sie modulare Fernwirkeinheiten (RTUs) auf Basis der SIMATIC S7-1500 Controller aufbauen. Hier sehen Sie, wie Sie eine solche RTU im TIA Portal konfigurieren und in Betrieb nehmen können. Das gezeigte Beispiel bezieht sich auf das Fernwirkprotokoll DNP3, das Vorgehen bei IEC 60870-5 ist aber nahezu identisch.

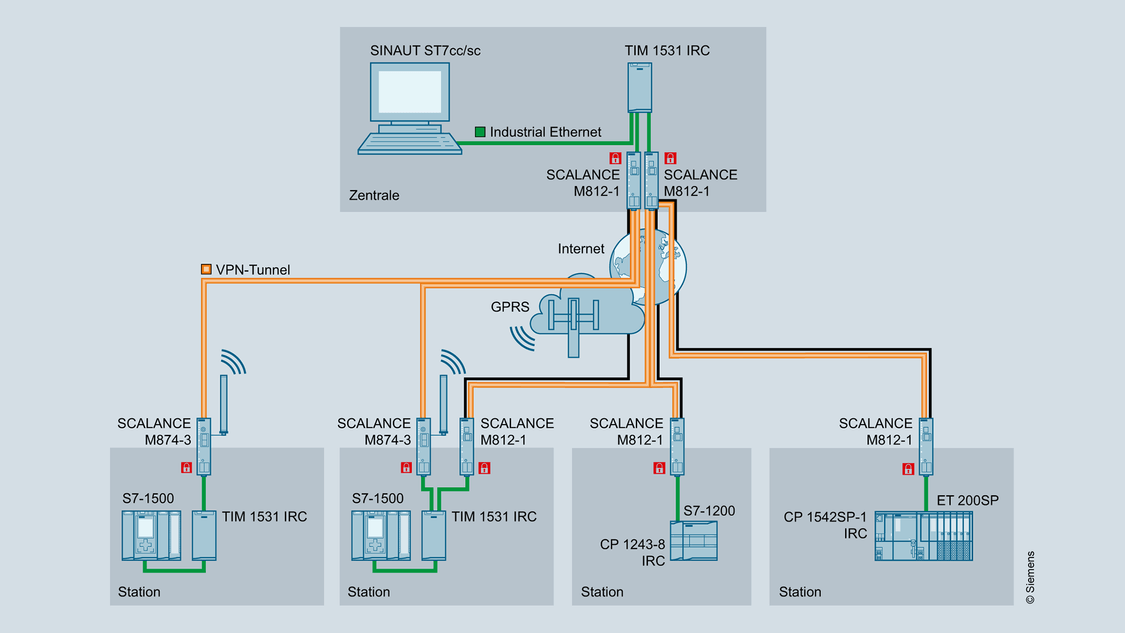

Beispielkonfiguration
Die Anbindung der RTUs erfolgt über öffentliche oder private Kommunikationsnetze (Remote Networks) mithilfe eines externen Industrie-Routers wie SCALANCE M. Dieser wird an der Ethernet-Schnittstelle der TIM-Baugruppe angeschlossen. Die TIM 1531 IRC verfügt über drei Industrial Ethernet-Interfaces sowie eine serielle Schnittstelle zum Anschluss eines Modems (z. B. MD720). Dadurch bietet sie unterschiedliche redundante Übertragungswege (z. B. Internet und Mobilfunk) zu überlagerten Stationen. Selbst bei Ausfall der Primärverbindung kann die TIM die Daten trotzdem übertragen.
Leistungsstarke RTUs für umfangreiche Steuerungsaufgaben
RTUs auf Basis des Advanced Controller SIMATIC S7-400 eignen sich besonders für komplexe prozesstechnische Anlagen. Sie können über die Telecontrol Interface Module TIM 1531 IRC, TIM 4R-IE oder TIM 4R-IE DNP an eine Telecontrol-Leitstelle angebunden werden.
Unterstützte Fernwirkprotokolle:
- SINAUT ST7
- DNP3
- IEC 60870-5-104/101
Die Telecontrol Interface Module können sowohl als Knoten- als auch als Masterstation eingesetzt werden, um die Telecontrol-Anwendungen zu strukturieren. Auch redundante Stationen sind möglich. RTUs auf Basis von SIMATIC S7-400 sind ideal für komplexeste Telecontrol-Anwendungen wie weitverteilte Klär- und Wasseraufbereitungsanlagen, Fernwärmenetze sowie in der Energie- und Verkehrstechnik.
Kostengünstige RTUs für Applikationen mit geringem Automatisierungsgrad
Modulare Fernwirkstationen (RTUs) auf Basis von kostengünstigen SIMATIC S7-1200 Controllern eignen sich besonders für Applikationen mit geringem Automatisierungsgrad. Sie können über einen Kommunikationsprozessor (CP) an eine Telecontrol-Leitstelle angebunden werden.
Unterstützte Fernwirkprotokolle:
- TeleControl Basic
- SINAUT ST7
- DNP3
- IEC 60870-5-104
RTUs auf Basis von SIMATIC S7-1200 sind ideal für kleine Stationen bei Telecontrol-Anwendungen, wie weitverteilte Klär- und Wasseraufbereitungsanlagen, Fernwärmenetze sowie in der Energie- und Verkehrstechnik.
TeleControl Bacis RTU mit SIMATIC S7-1200
Sehen Sie hier, wie Sie in wenigen Schritten eine Fernwirkstation auf Basis von SIMATIC S7-1200 projektieren.
Kompaktes Design und beeindruckende Performance
RTUs auf Basis des Distributed Controller SIMATIC ET 200SP überzeugen durch ein besonders kompaktes Design und durch beeindruckende Performance. Mit dem Kommunikationsprozessor CP 1542SP-1 IRC können sie mittels Fernwirkprotokoll mit einer Telecontrol-Leitstelle kommunizieren.
Unterstützte Fernwirkprotokolle:
- TeleControl Basic
- SINAUT ST7 (ab Firmware-Version V2.0)
- DNP3
- IEC 60870-5-104
Damit lassen sich die Vorteile des SIMATIC ET 200SP-Systems – z. B. hohe Flexibilität und Benutzerfreundlichkeit – nun auch im Telecontrol-Umfeld nutzen. RTUs auf Basis des Distributed Controller SIMATIC ET 200SP werden beispielsweise in Klär- und Wasseraufbereitungsanlagen, Fernwärmenetzen sowie bei der Öl- und Gasversorgung, Energieverteilung und Verkehrstechnik eingesetzt
IEC 60870 RTU mit SIMATIC ET 200SP
Mit dem Kommunikationsprozessor CP 1542SP-1 IRC können Sie modulare Fernwirkeinheiten (RTUs) auf Basis des Distributed Controller SIMATIC ET 200SP aufbauen. Hier sehen Sie, wie eine solche RTU im TIA Portal konfiguriert und in Betrieb genommen wird. Das gezeigte Beispiel bezieht sich auf das Fernwirkprotokoll IEC 60870-5, das Vorgehen bei DNP 3 ist aber nahezu identisch.

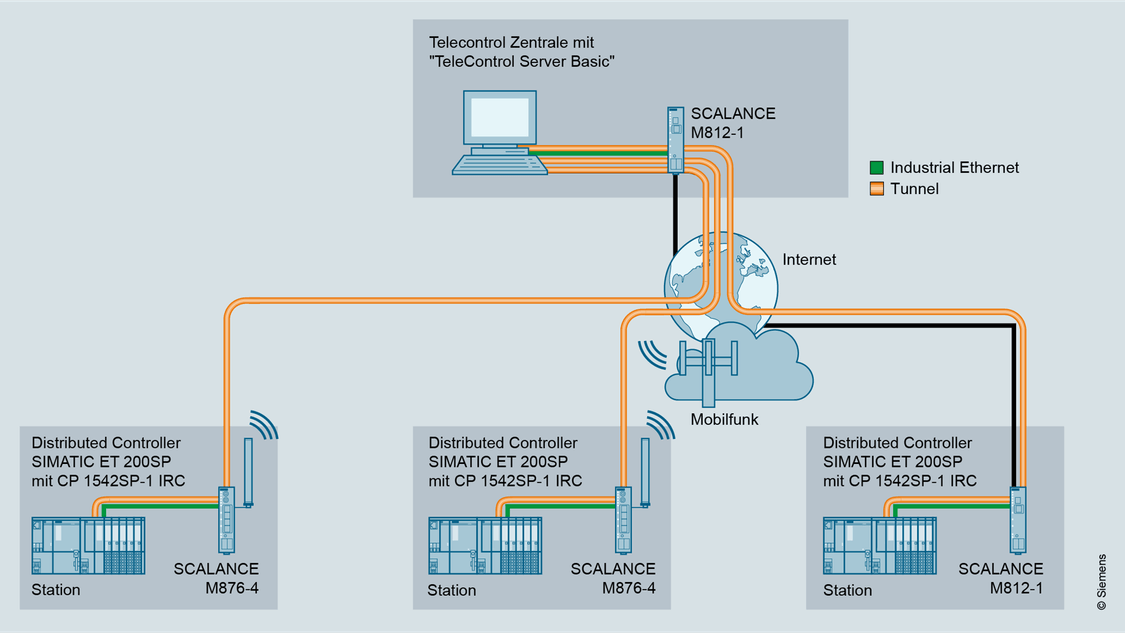

RTUs mit SIMATIC ET 200SP konfigurieren
Der Kommunikationsprozessor CP 1542SP-1 IRC unterstützt unterschiedliche Fernwirkprotokolle. Dadurch können die Fernwirkeinheiten auf Basis von SIMATIC ET 200SP an unterschiedliche Leitstellen angebunden werden. Der CP unterstützt neben den Fernwirkprotokollen DNP3 und IEC 60870-5-104 auch die Siemens-Fernwirkprotokolle SINAUT ST7 (ab Firmware-Version V2.0) und TeleControl Basic. Die Festlegung des Fernwirkprotokolls erfolgt einfach während der Projektierung.
SIMATIC Controller – die intelligente Wahl für Ihre Automatisierungsaufgabe
Sie haben die Anforderung, unser SIMATIC Controller-Angebot hat die richtige Antwort: skalierbar, durchgängig, leistungsstark und effizient im Engineering – typisch SIMATIC eben.
SINEMA Remote Connect – Management Plattform für Remote Networks
Mit SINEMA Remote Connect können Sie komfortabel und sicher auf entfernte Anlagen oder Maschinen zugreifen, auch wenn diese in anderen Netzwerken eingebunden sind.
SCALANCE M Industrie-Router
Das SCALANCE M Portfolio umfasst Mobilfunk-Router sowie Router für drahtgebundene Kommunikation. Die Router bewähren sich bei unterschiedlichsten Anwendungen, die industriellen Fernzugriff erfordern.

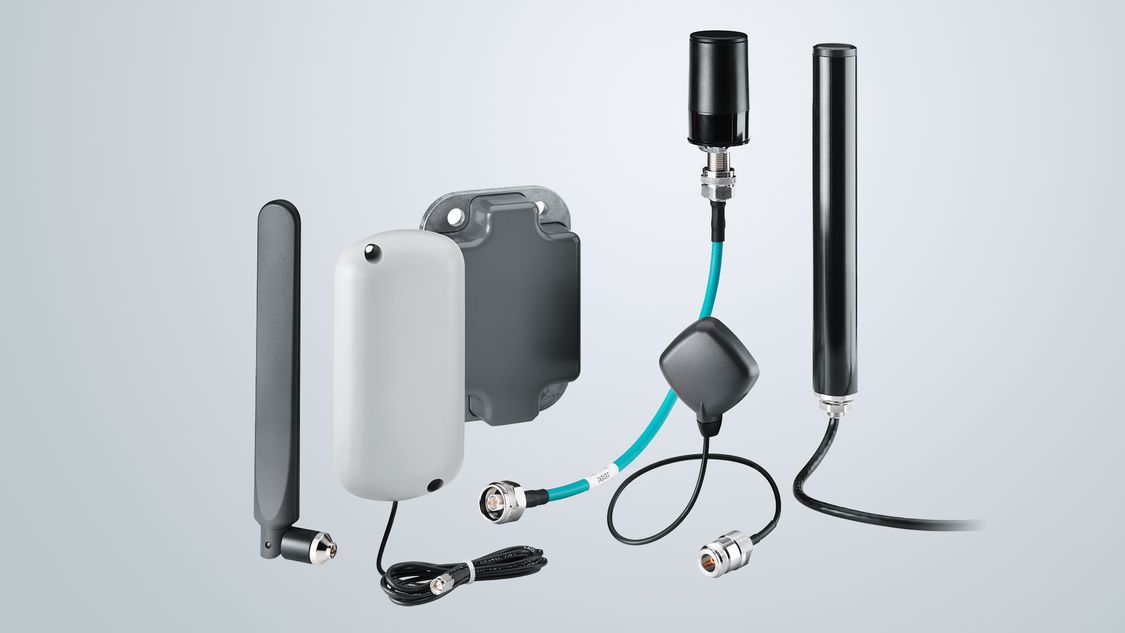

Zubehör für Telecontrol
Umfassendes Angebot für Fernwirkstationen: Antennen, Steckleitungen, Überspannungsschutz und vieles mehr!
GSM/GPRS-Mobilfunkmodem MD720
Mobilfunkmodem mit RS232-Schnittstelle für IP-basierte Kommunikation im Industriebereich. Das Modem ist z.B. einsetzbar in Telecontrol Anwendungen mit SINAUT ST7- oder IEC 60870-5-101 Protokoll zusammen mit der TIM 1531 IRC.

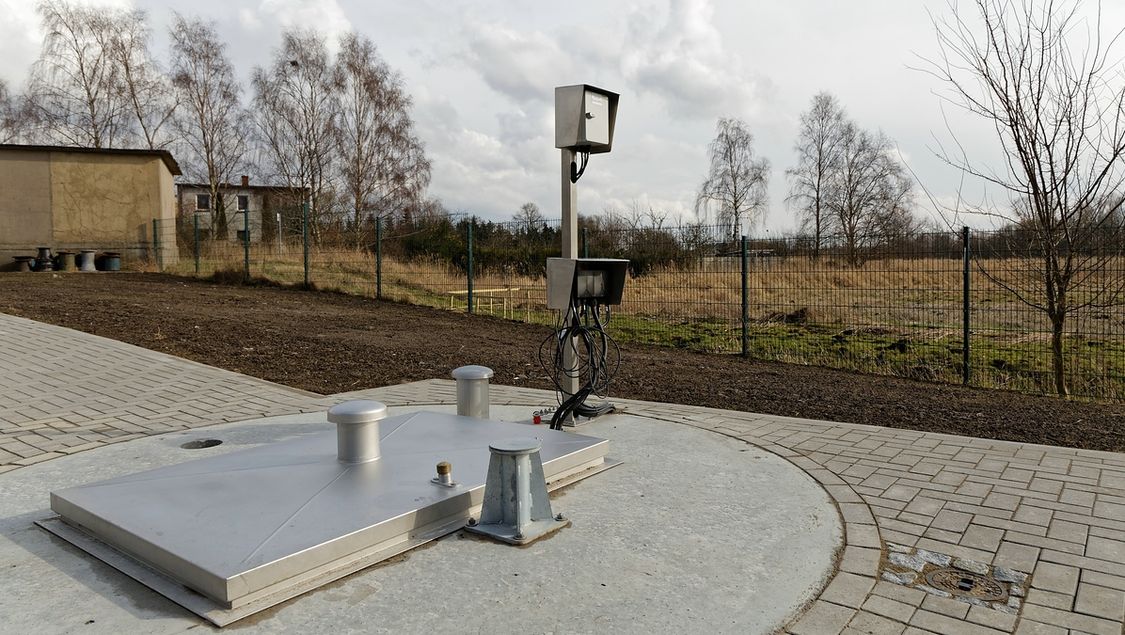

Modulare RTUs in der Praxis
RTUs auf der Basis von SIMATIC Controllern bewähren sich täglich im weltweiten Einsatz. Hier stellen wir Ihnen eine Anwendung vor.
