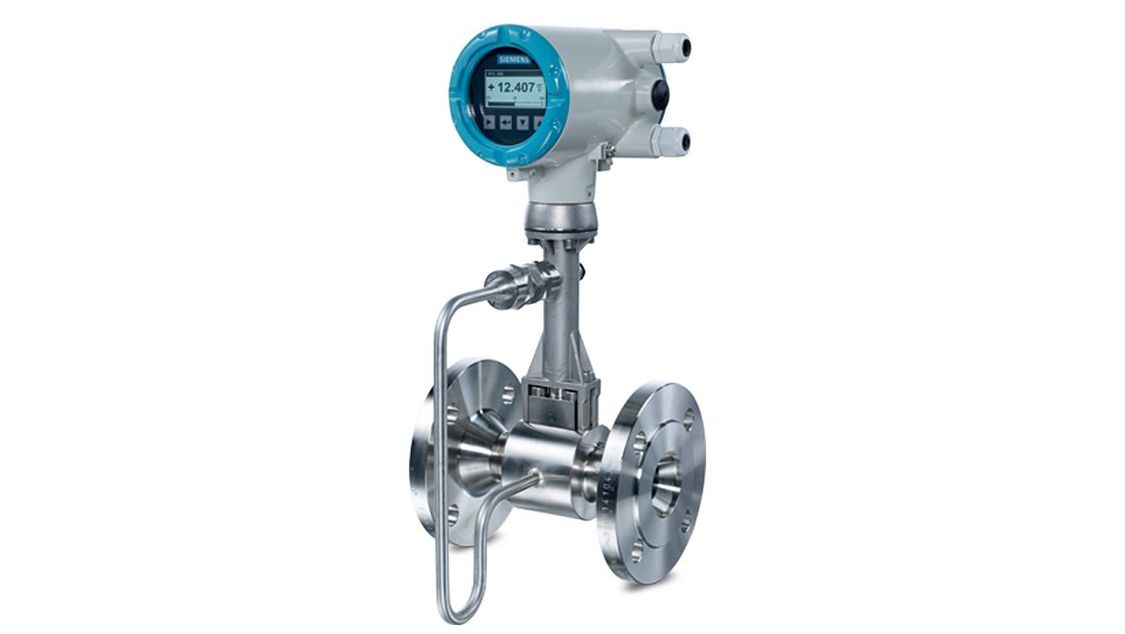

SITRANS FX330

Der digitale Wirbelfrequenz-Durchflusszähler SITRANS FX330 setzt neue Maßstäbe bei der Messung von Dampf, Gasen und Flüssigkeiten. Das in erster Linie für Anwendungen in Hilfs-, Versorgungs- und Energiesystemen entwickelte Gerät ist auch vielseitig in der Prozessindustrie einsetzbar. Dank neuer und verbesserter Funktionen, wie der integrierte Wärmemengenzähler, NAMUR NE107 konforme Alarmfunktionen und umfassende Ex-Zulassungen, eignet sich der SITRANS FX330 auch ideal für viele Anlagen in den Bereichen Chemie, Energie oder Öl und Gas.

Industry Mall

Produktauswahl und Bestellung

Nutzen

  • Verschleißfrei - Edelstahlbauweise mit hoher Korrosions-, Druck- und Temperaturbeständigkeit
  • Einsatz in explosionsgefährdeten Bereichen - SIL2 zertifiziert nach IEC 61508 Edition 2
  • Platzsparende Installation - Integrierte Nennweitenreduzierung für kostengünstige Installationen
  • Redundantes Datenmanagement -  Einfacher Austausch der Elektronik ohne Verlust von Kalibrier- oder Konfigurationsdaten
  • Modernes Energiemanagement - Brutto- und Nettowärmemengenmessung

Detail

Nennweite Flanschausführung
DN 15 ... 300 (1/2” – 12”)
Nennweite Sandwichausführung
DN 15 ... 100 (1/2” – 4”)
Messgenauigkeit



Dampf und Gase: ± 1%

Flüssigkeiten: ± 0,75%
Stromausgang
4 ... 20 mA HART (Stromschleife)
Digitalausgang
Impuls (max. 1000 Hz), Frequenz, Status, Grenzwertschalter
Kommunikation
HART 7, Profibus PA und Foundation Fieldbus in Vorbereitung
Nenndruck
PN 10 ... 100; Class 150 ... 600
Temperatur des Mediums
-40 ... +240 °C (-40 ... +464 °F)
Werkstoff des Messaufnehmers
Edelstahl (1.4404 / 316L), Hastelloy C22 auf Anfrage
Werkstoff des Messumformers
Aluminiumdruckguss
Schutzart des Gehäuses
IP66 / 67 (NEMA 6)
Anschluss

EN 1092-1; ASME B16.5

Sandwichbauweise (Zentrierringe im Lieferumfang enthalten
Getrennter Messumformer
Anschlusskabel bis 50 m (164 ft), getrennte Version in Vorbereitung
Temperaturfühler
Integrierter Temperaturfühler (Standard)
Drucksensor
Optional integrierter Drucksensor mit oder ohne Absperrventil
Anzeige und Tastatur
Grafisches Display mit hoher Auflösung und 4 Bedientasten (oder Magnetstift als Alternative)
Ex-Zulassungen

ATEX II2 G Ex ia - QPS IS Class I Div.1 - IECEx II2 G Ex ia

ATEX II2 G Ex d - QPS XP Class I Div.1 - IECEx II2 G Ex d

ATEX II3 G Ex nA - QPS NI Class I Div. 2 - IECEx II3 G Ex nA

ATEX II2 D Ex tb - QPS DIP Class II, III Div. 1 - IECEx II2 D Ex tb
Sicherheits-Integritätslevel (SIL)
SIL2 nach IEC 61508
Typische Anwendungsbereiche
Chemie, Energie oder Öl und Gas

Typische Anwendungsbereiche: Chemie, Energie oder Öl und Gas
