Vibrations-Grenzstandschalter – SITRANS LVS and LVL

Verschiedene Vibrationsschalter für die Grenzstanderfassung

Anpassungsfähig, effizient und unentbehrlich. Die Siemens-Vibrationsschalter für die Grenzstanderfassung erfassen Voll-, Bedarfs- und Leermeldungen von Flüssigkeiten und Schüttgütern. Sie funktionieren unter extremen Bedingungen und bieten in vielen Industrien zahlreiche Vorteile.

Industry Mall

Produktauswahl und Bestellung

Grenzstanderfassung nach dem Vibrationsprinzip

Anwendungsbereiche

Die folgenden Beispiele zeigen nur einige der vielen Anwendungsmöglichkeiten für Vibrationsschalter zur Grenzstanderfassung.
Werk mit mehreren Turbinen

Trockenlaufschutz

  • SITRANS LVL100
  • Kompaktbauweise für beengte Anlagen
  • Einfacher Einbau
  • Fehlerüberwachung auf Korrosion, Schwingungsausfall und Leitungsbruch zum Piezoantrieb
Mehrere Gastanks unter blauem Himmel

Flüssiggas

  • SITRANS LVL200
  • Geeignet für Produkte mit minimaler Dichte von 0,5 g/cm3
  • Für verschiedene Temperaturen zwischen -40°C und 30°C (-40 bis 86°F)
  • Ausfallsicher und nach SIL2 zertifiziert
Verbundwerkstoffe in industrieller Umgebung

Erfassung von Schlämmen

  • SITRANS LVS200 Ausführung zur Trennschichtmessung
  • Erfassung von abgesetztem Schlamm im Wasser
  • Fehlerüberwachung auf Korrosion, Schwingungsausfall und Leitungsbruch zum Piezoantrieb
  • Schüttdichte > 50 g/l
Bergbauausrüstung im Einsatz

Bergbau und Zuschlagstoffe

  • SITRANS LVS300
  • Erfassung von Austragsblockaden
  • Schwingstab-Design verhindert Falschalarme durch brückenbildende Materialien
  • Robustes Design für schwierige Einsatzbedingungen

Unser Portfolio

  • SITRANS LVL100: Füllstands- und Materialerfassung in Flüssigkeiten und Schlämmen zum Einsatz in beengten Anlagen.
  • SITRANS LVL200: Füllstand- und Materialerfassung in Flüssigkeiten und Schlämmen mit Überwachung auf Korrosion und Schäden.
  • SITRANS LVS100: Materialerfassung bei trockenen Schüttgütern in Behältern, Silos und Trichtern.
  • SITRANS LVS200: Materialerfassung bei trockenen Schüttgütern mit Überwachung auf Korrosion und Schäden.
  • SITRANS LVS300: Geeignet für sehr anspruchsvolle Einsatzbedingungen, wie beispielsweise schwere trockene Schüttgüter.
Vibrationsgrenzschalter

Füllstands- und Materialerfassung in Flüssigkeiten und Schlämmen zum Einsatz in beengten Anlagen

  • Fehlerüberwachung auf Korrosion, Schwingungsausfall und Leitungsbruch zum Piezoantrieb
  • Kompakte Bauweise für beengte Anlagen
  • Gewindeprozessanschluss ab ½"
Industry Mall

Produktauswahl und Bestellung

SITRANS LVL200 auf weißem Hintergrund

Füllstand- und Materialerfassung in Flüssigkeiten und Schlämmen mit Überwachung auf Korrosion und Schäden

  • Testfunktion einschließlich Remote-Optionen
  • Fehlerüberwachung auf Korrosion, Schwingungsausfall und Leitungsbruch zum Piezoantrieb
  • Kompakte Bauweise für beengte Anlagen
  • Kurze Einbaulänge ab 40 mm (1,57")
  • Optionen für extreme Drücke und Temperaturen
Industry Mall

Produktauswahl und Bestellung

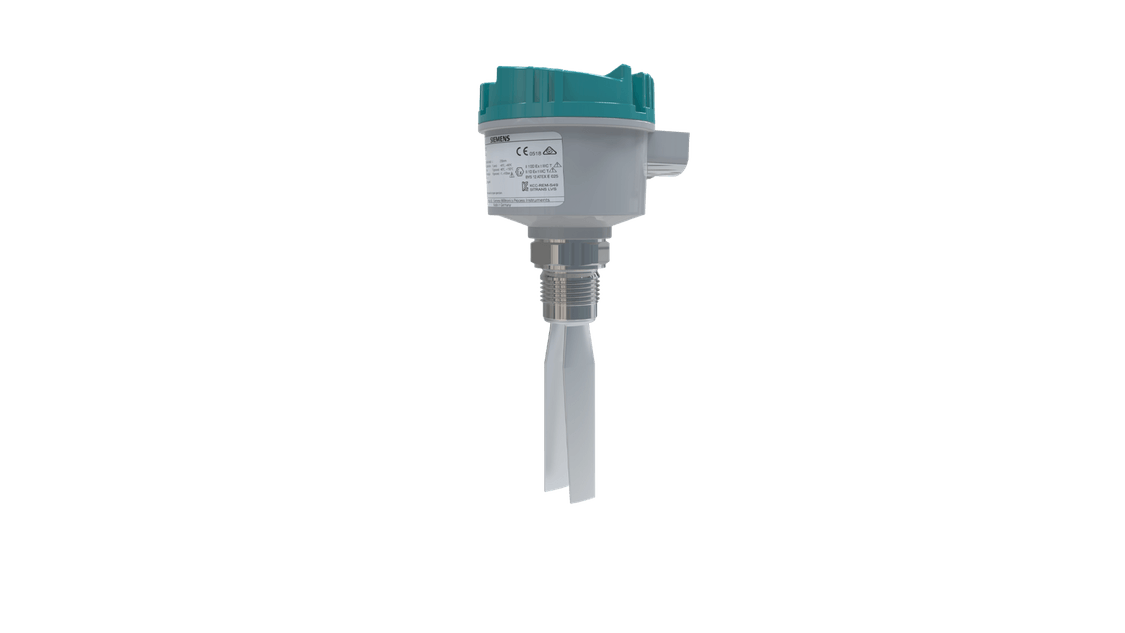

SITRANS LVS100 auf weißem Hintergrund

Materialerfassung bei trockenen Schüttgütern in Behältern, Silos und Trichtern

  • Einfache Einstellung ohne Kalibrierung und drehbares Gehäuse
  • Geeignet für Materialien mit geringer Schüttdichte ab 30 g/l (1,9 lb/ft³)
  • Einstellbare Empfindlichkeit für verschiedenste Anwendungen
Industry Mall

Produktauswahl und Bestellung

SITRANS LVS200 auf weißem Hintergrund

Materialerfassung bei trockenen Schüttgütern mit Überwachung auf Korrosion und Schäden

  • Einfache Einstellung ohne Kalibrierung
    und drehbares Gehäuse
  • Geeignet für Materialien mit geringer Schüttdichte ab 30 g/l (1,9 lb/ft³)
  • Einstellbare Empfindlichkeit für verschiedenste Anwendungen
Industry Mall

Produktauswahl und Bestellung

SITRANS LVS300 auf weißem Hintergrund

Geeignet für sehr anspruchsvolle Einsatzbedingungen, wie beispielsweise schwere trockene Schüttgüter

  • Einfache Einstellung ohne Kalibrierung
    und drehbares Gehäuse
  • Flexible kundenseitige Stäbe bis zu 4 m Länge für einfache Wartung
  • Hohe mechanische Beständigkeit
  • Geeignet für Grenzstanderfassung leichter Materialien mit einer Schüttdichte ab 20g/l (1,2 lb/ft³)
  • Einstellbare Empfindlichkeit für verschiedenste Anwendungen
  • Verlängerung und Prozessanschluss aus Edelstahl mit hoher Oberflächenqualität
  • Prozessanschluss ab 1” für Flexibilität beim Einbau
Industry Mall

Produktauswahl und Bestellung

Technische Daten


SITRANS LVL100
SITRANS LVL200
SITRANS LVS100
SITRANS LVS200
SITRANS LVS300
Einbaulänge
40 mm (1.5")
40 mm bis 4000 mm (1.57" bis 13 ft)
170 mm bis 4 m (6.7" bis 13 ft)

Rohrverlängerung (werks- oder kundenseitig): 165 mm bis 4 m (6.5" bis 13 ft)

Kabelverlängerung: 700 mm bis 20 m (27.5" bis 65 ft)
Verlängerungen von 160 mm bis 4 m (6.3” bis 13 ft)
Prozesstemperatur
–40 bis 150 °C (–40 ... 302 °F)
–196 bis 450 °C (–321 ... 842 °F)
–40 bis 150 °C (–40 ... 302 °F)
–40 bis 150 °C (–40 ... 302 °F)
-40 bis 150 °C (-40 bis 302 °F)
Prozessdruck
–1 bis 64 bar g (–14.5 bis 928 psi g)
–1 bis 160 bar g (–14,5 bis 2320 psi g)
Max. 10 bar g (145 psi g)
Max. 10 bar g (145 psi g)
Max. 16 bar g (232 psi g)
Verfügbare Ausführungen
Kompakt
Kompakt
Kompakt, Stab
Standard, für geringe Dichte, Trennschichtmessung (flüssig / fest)
Kompakt, Stab
Ausgänge
Transistor, kontaktloser Schalter
Relais, NAMUR, Transistor, 8/16 mA, kontaktloser Schalter
DPDT-Relais
Relais oder DC PNP, 8/16 mA oder 4–20 mA, NAMUR
Relais DPDT oder DC PNP
Optionen
Hygiene- und Marinezulassungen

SIL-2-, Hygiene- und Marinezulassungen

Optionen für extreme Drücke und Temperaturen

Fernprüfung
–

Erfassung von Feststoffen in Flüssigkeiten

Druck bis 30 bar

Edelstahl 316L

Universal Spannungsversorgung

Edelstahl 316L (1.4404)

Universelle Versorgungsspannung
Hauptanwendungsbereiche
Zum Einsatz bei Flüssigkeiten und Schlämmen für die Füllstandmessung und den Überlauf- und Trockenlaufschutz in allgemeinen Industriebereichen sowie den Branchen Chemie, Öl und Gas, Pharma, Nahrungs- und Genussmittel
Zum Einsatz bei Flüssigkeiten und Schlämmen für die Füllstandmessung und den Überlauf- und Trockenlaufschutz in allgemeinen Industriebereichen sowie den Branchen Chemie, Öl und Gas, Pharma, Nahrungs- und Genussmittel
Trockene Schüttgüter in Behältern, Silos und Trichtern. Feststoffe in der Bergbau-, Zement-, Lebensmittel-, Energie-, Kunststoff- oder allgemeinen Industrie
Trockene Schüttgüter in Behältern, Silos und Trichtern. Feststoffe in Flüssigkeiten (Ausführung Trennschichtmessung). Anwendungen in der Bergbau-, Zement-, Lebensmittel-, Energie-, Kunststoff- oder allgemeinen Industrie
Grenzstand, Erfassung von Austragsblockaden, Füllstandsicherung in Behältern oder Trichtern in den Bereichen Bergbau, Zement, Nahrungsmittel, Energie, Kunststoff und sonstige
Übersicht über das gesamte Portfolio der Füllstandmesstechnik

Download Broschüre

Referenzen

Was Kunden über Siemens Grenzstanderfassung sagen
Lagertanks, in denen Vibrationsgrenzschalter eingesetzt sind – im Hintergrund Bäume
PPG Industries
Stowmarket, Vereinigtes Königreich
Chemie

Verlässlichkeit in Sachen Sicherheit

  • SITRANS LVL200 und SITRANS LR250 überwachen potenziell brennbare Materialien

  • Füllstandsmesslösung erfüllt die strenge Gesetzgebung der Gesundheits- und Sicherheitsbehörde des Vereinigten Königreichs

  • Profibus-Kommunikationsprotokoll für die Überwachung von der Warte aus

Zur Erfolgsgeschichte

Alle Referenzen

Download, Support, Services

Hier finden Sie Downloads, Support und Dienstleistungen für die Siemens Grenzstanderfassung

Broschüren & Flyer

Bestelltools und Kataloge

Customer Support

Der schnellste Weg zu den Experten

Lösungsvorschläge für Ihre Fragen und direkter Zugang zu unseren Experten des Technik-Supports.

Support-Anfrage

Dienstleistungsangebote

Um wettbewerbsfähig zu bleiben, müssen Industrieunternehmen die Verfügbarkeit und Produktivität ihrer Anlagen gewährleisten. Als Ihr Partner bieten wir Ihnen Dienstleistungen, die auf unserem umfangreichen Technologie- und Industrie-Know-How beruht.

Dienstleistungsangebote

Dienstleistungskatalog

Als Ihr Partner bieten wir ein einzigartiges Portfolio an Dienstleistungen, die auf unserem umfangreichen Fachwissen in Technologie und Industrie beruhen, und begleiten Sie damit in die digitale Zukunft Ihres Unternehmens.

Dienstleistungskatalog

Trainings und E-Learnings

Nutzen Sie unsere Produkttrainings oder individuell auf Ihre Bedürfnisse zugeschnittenen Schulungen - als E-Learning oder vor Ort in unseren Ausbildungszentren in mehr als 60 Ländern.

Schulungen

Safety integrated

Sicherheit ist ein entscheidender Faktor in der Prozessindustrie. Deshalb verfügt eine große Anzahl unserer Messgeräte über eingebaute Sicherheitsmechanismen für maximale Risikoreduzierung in Ihrer Prozessanlage.

Functional safety

Die richtige Lösung für jede Anwendung

Siemens-Füllstandgrenzschalter bieten überragende Leistung bei gleichzeitiger Reduzierung von Wartung, Ausfallzeiten und Ersatzteilkosten. Ihr robustes Design hält auch in schwierigen und abrasiven Umgebungen stand und garantiert eine lange Lebensdauer und niedrige Betriebskosten.
