SIMATIC S7-1500 R/H für Redundanz und Hochverfügbarkeit

Mit redundant aufgebauten Automatisierungslösungen mit SIMATIC S7-1500 Steuerungen vermeiden Sie Anlagenstillstände

Vermeiden Sie Stillstände Ihrer Anlage mit redundant aufgebauten Automatisierungslösungen

Maximale Anlagenverfügbarkeit ist essenziell – wie können Sie dieses Ziel erreichen? Die redundante und hochverfügbare Steuerung SIMATIC S7-1500 R/H ist die Antwort auf diese Frage. Eine mit der Primär-CPU synchronisierte Backup-CPU stellt sicher, dass beim Umschalten keine Daten verloren gehen. Und das Beste: Synchronisation und Projektkonsistenz ist eine Systemleistung. Um eine SIMATIC S7-1500 R/H Steuerung einzusetzen, benötigen Sie also kein spezielles Fachwissen: Das Engineering erfolgt wie gewohnt in TIA Portal.

Konfigurieren Sie schnell und einfach Ihre Steuerung

TIA Selection Tool

Redundanz im Überblick

Wie redundante Lösungen Ihre Anlagenverfügbarkeit steigern können

Redundanz ist wichtig für die Anlagenverfügbarkeit. Aber warum genau und worauf kommt es dabei an? Erfahren Sie, wie redundante Systeme mehrere potenzielle Probleme beim Betrieb und der Wartung von Anlagen lösen können.

Redundante Systeme senken Kosten und steigern Produktivität

Maschinen- und Anlagenstillstände bedeuten in der Regel immer auch Produktionsausfälle. Schlimmstenfalls kann ein ungeplanter Anlagenstillstand das Produkt oder die Maschinen beschädigen, was weitere Folgekosten nach sich zieht. Redundant aufgebaute Systeme können Stillstände in vielen Fällen vermeiden, sind einfacher zu pflegen als applikative Lösungen oder können gesetzliche Vorgaben erfüllen. Falls doch ein CPU-Ausfall eintritt, bleibt die Produktion erhalten, da die Backup-CPU nahtlos übernimmt. Und da nicht immer Techniker vor Ort sind, bleibt mehr Zeit, einen Serviceeinsatz zu planen.

Safety, Security, Verfügbarkeit – darauf kommt es an

Neben der Verfügbarkeit sind Safety und Security zwei weitere zentrale Themen beim Betrieb von Anlagen, die sich in ihrem Fokus und Auswirkungen aber deutlich unterscheiden. Safety schützt Menschen und Maschinen im Fehlerfall und versetzt die betreffenden Anlagenteile in einen sicheren Zustand, d.h. meistens den Stillstand. Security verhindert Angriffe von außen wie Cyberattacken oder Sabotage und erhält so die Verfügbarkeit. Redundante Lösungen sorgen im so genannten Hot-Standby dafür, dass bei einem Ausfall oder bei unvorhergesehenen Ereignissen die Anlage weiterlaufen kann. Dafür werden redundante CPU-Paare über PROFINET miteinander verbunden. Hochverfügbare CPU-Paare koppelt man über Synchronisations-Module und Lichtwellenleiter (LWL) miteinander – damit erreicht man für H-CPUs mit 50 ms etwa sechsmal kürzere Umschaltzeiten. Die IO-Peripherie hängt als geschaltetes S1- oder S2-Device über den PROFINET-Ring und dem Medien-Redundanz-Protokoll (MRP) an Primär- und Backup-CPU.

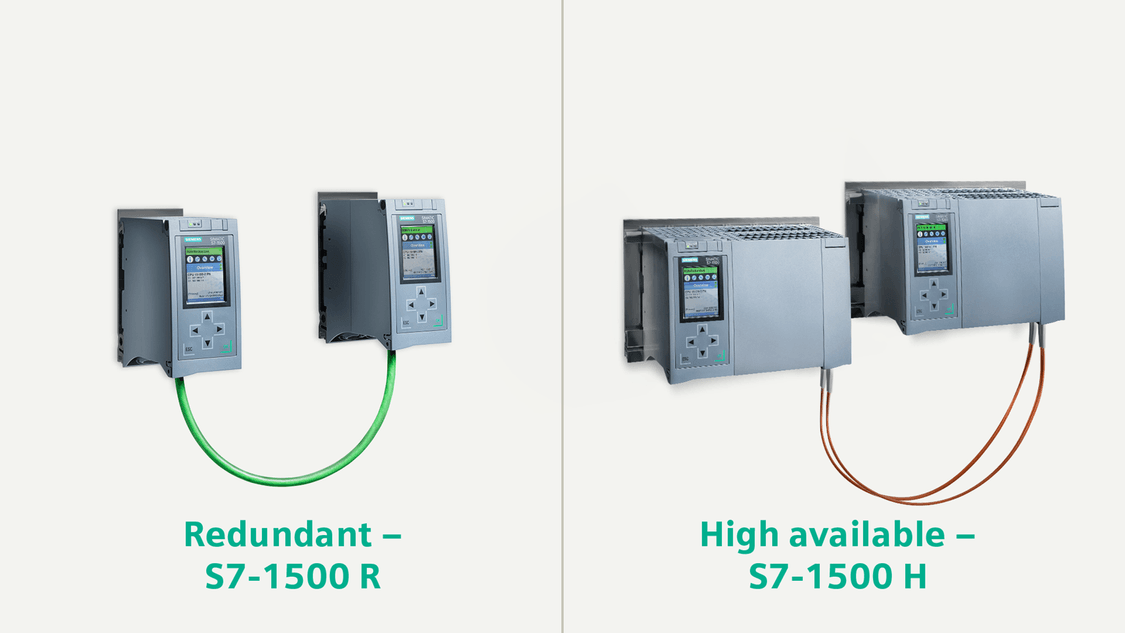

Systemvergleich

Redundante CPUs im Überblick

Entdecken Sie anhand der technischen Spezifikationen die Unterschiede und Gemeinsamkeiten der redundanten CPU SIMATIC S7-1500 R und der hochverfügbaren CPU SIMATIC S7-1500 H.


Redundante CPU

SIMATIC S7-1500 R

Hochverfügbare CPU

SIMATIC S7-1500 H

CPU-Typ
CPU 1513R / CPU 1515R als Paar
CPU 1517H / CPU 1518HF als Paar
Synchronisation / Distanz
über PROFINET Ring (MRP) / max. 100 m
über Synchronisations-Module / LWL / max. ~10 km
Hot-Standby
Ja, Fail-over-Zeit ca. 300 ms
Ja, Fail-over-Zeit ca. 50 ms
IO-Systeme
SIMATIC ET 200SP und ET 200MP
SIMATIC 200SP und ET 200MP
Verbindungsart
S1- und S2-Devices über PROFINET
S1- und S2-Devices über PROFINET

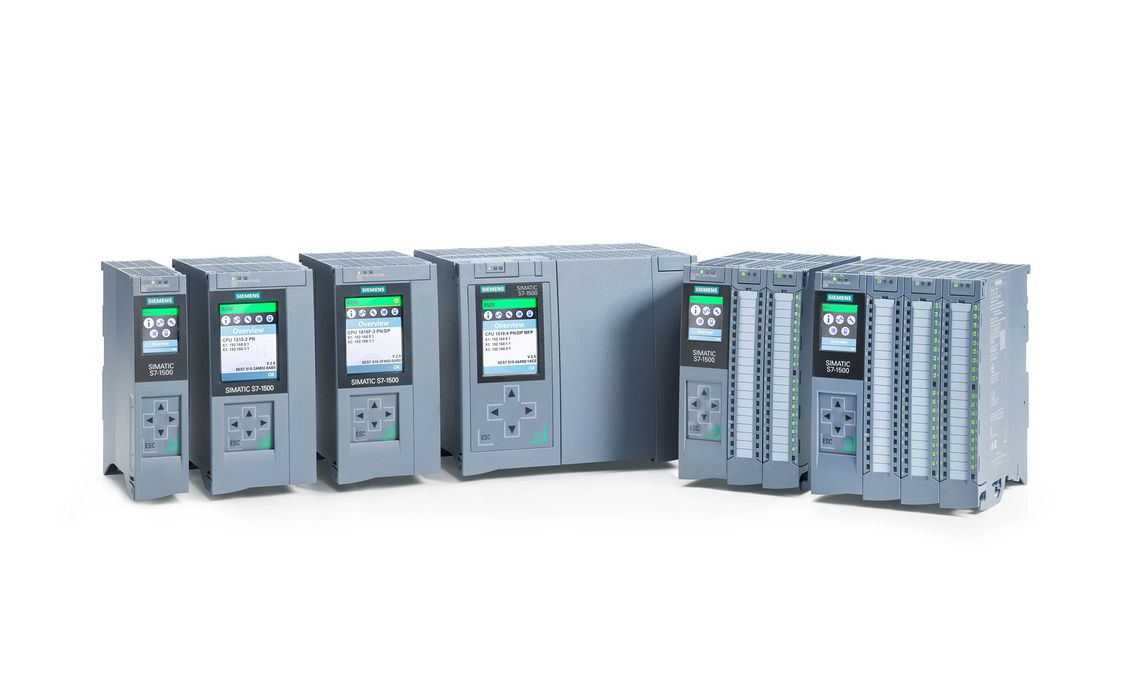

Technische Spezifikationen von SIMATIC S7-1500 R/H CPUs

Übersicht der weiteren technischen Details von SIMATIC S7-1500 R/H CPUs

In der Siemens Industry Mall finden Sie alle weiteren technischen Spezifikationen der redundanten und hochverfügbaren CPUs. Mit dem TIA Selection Tool können Sie die Geräte auch gleich konfigurieren.

Einsatzmöglichkeiten

Entdecken Sie die vielfältigen Einsatzgebiete von redundanten Systemen

Viele Applikationen erfordern ein Maximum an Verfügbarkeit. Welcher Aufbau empfiehlt sich für welches Anwendungsgebiet? Wir stellen Ihnen typische Beispiele aus der Praxis vor.

Hot-Standby: Damit nichts passiert, wenn eine Steuerung ausfällt

Redundante CPUs synchronisieren sich über PROFINET und eignen sich für zeitunkritischere Anwendungen, in denen die Verfügbarkeit der Steuerung bei räumlicher Nähe eine große Bedeutung hat. Hochverfügbare CPUs unterstützen Anwendungen, in denen neben der Verfügbarkeit die kurze Umschaltzeit und eine größere Entfernung wichtig ist. Dabei kommen dedizierte Synchronisations-Module und LWL-Kabel zum Einsatz. Die Primär-CPU wird genauso wie eine Standard-CPU programmiert – die Backup-CPU wird automatisch systemunterstützt mit dem gleichen Programm abgefüllt und überwacht im laufenden Betrieb die Primär-CPU synchron.

Wirtschaftliche Schäden vermeiden

Ausfälle bei der Gepäckförderung z. B. an Flughäfen sind meist ärgerlich, oft aber auch teuer, wenn dadurch Verzögerungen im Flugplan entstehen. In Lagern oder anderen Logistikbereichen können Ausfälle den Abriss der Lieferkette verursachen, was schnell zu hohen wirtschaftlichen Schäden führt, da die Folgeprozesse ebenfalls angehalten werden. Die Folgekosten übersteigen meist die Investitionskosten in redundante Systeme um ein Vielfaches. Hier empfiehlt sich ein dezentraler Aufbau des IO-Systems mit aktivem Rückwandbus und zusätzlich einer SIMATIC S7-1500 R/H Steuerung für maximale Verfügbarkeit.

Sicherer Betrieb muss stets gewährleistet sein

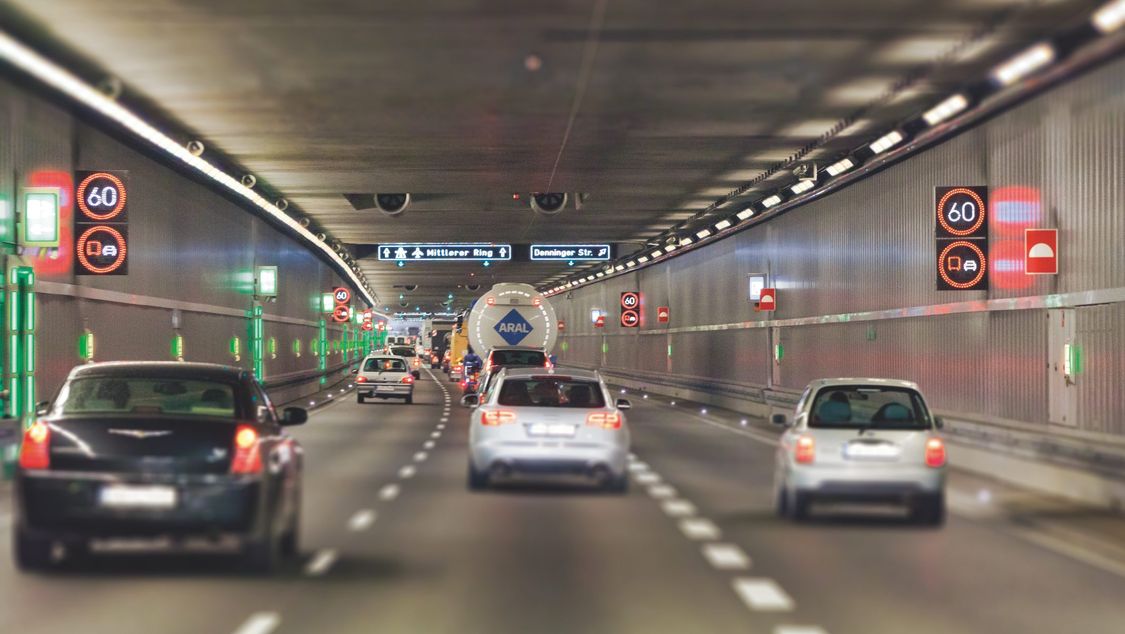

Aus Sicherheitsgründen müssen in Tunneln Systeme wie Verkehrssteuerung, Ventilation, Entrauchung und Licht ausfallsicher funktionieren. Die Synchronisation hochverfügbarer SIMATIC S7-1500 H CPUs ist bis etwa 10 km möglich, was in oft kilometerlangen Tunneln ein enormer Vorteil ist und den Aufbau redundanter Systeme erleichtert. Wenn die Sicherheitsanforderungen z. B. durch gesetzliche Vorgaben steigen, können die Steuerungen um neue fehlersichere Softwarebausteine erweitert werden und bieten dadurch einen optimalen Investitionsschutz.

Wenn es auf eine konstante Klimatisierung ankommt

In vielen Bereichen ist eine klimatisierte Atmosphäre wichtig, auch außerhalb der regulären Arbeitszeiten. Ausfälle von Anlagen zur Ventilation, Luftaufbereitung wie z. B. Befeuchtung oder Heizungen müssen daher zuverlässig vermieden werden. Sollte dennoch eine Störung auftreten, ist es wichtig, diese schnellstmöglich zu beheben. Hierfür ist eine redundante Lösung mit SIMATIC S7-1500 R CPU sinnvoll.

Verteilter Aufbau für verteilte Geräte

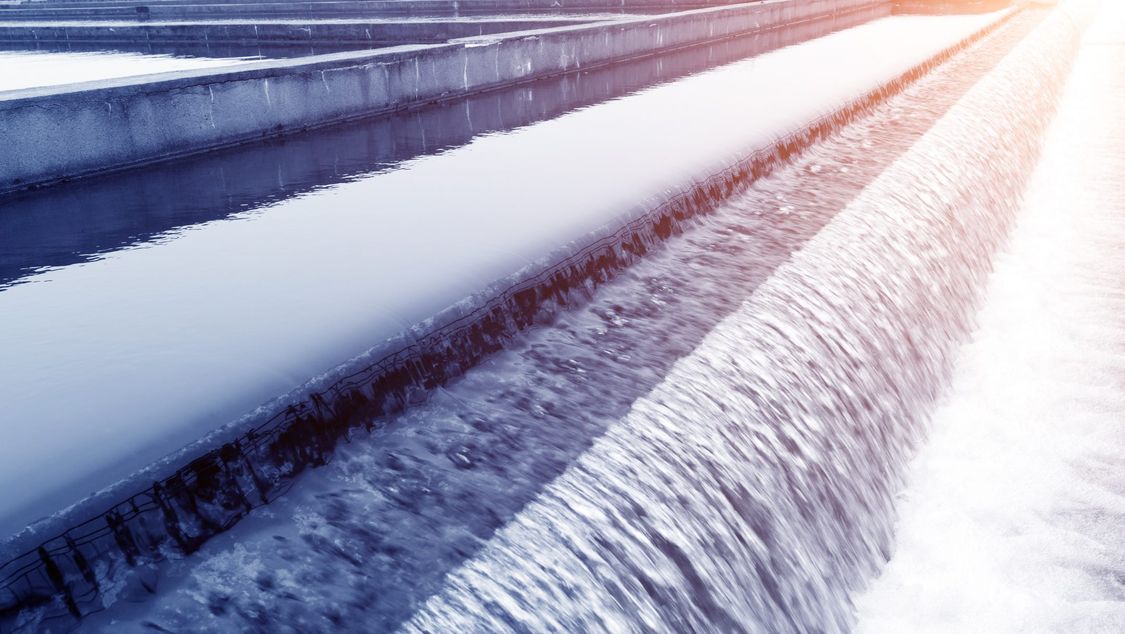

Die Pumpen für die Wasseraufbereitung sin häufig über mehrere Klärbecken verteilt – und mit ihnen die IOs. Da der Aufbereitungsprozess vergleichsweise langsam ist, müssen die Steuerungen nicht unbedingt hochverfügbar sein. Ein dezentraler Aufbau des IO-Systems sorgt dafür, dass ein kurzfristiger Ausfall einer einzelnen Station unkritisch bleibt und der Betrieb weiterlaufen kann. Ist auch auf CPU-Seite eine höhere Verfügbarkeit gefordert, dann reichen SIMATIC S7-1500 R CPUs – abhängig vom Mengengerüst werden oft auch SIMATIC S7-1500 H CPUs eingesetzt.

Zentral aufgebaute Steuerung

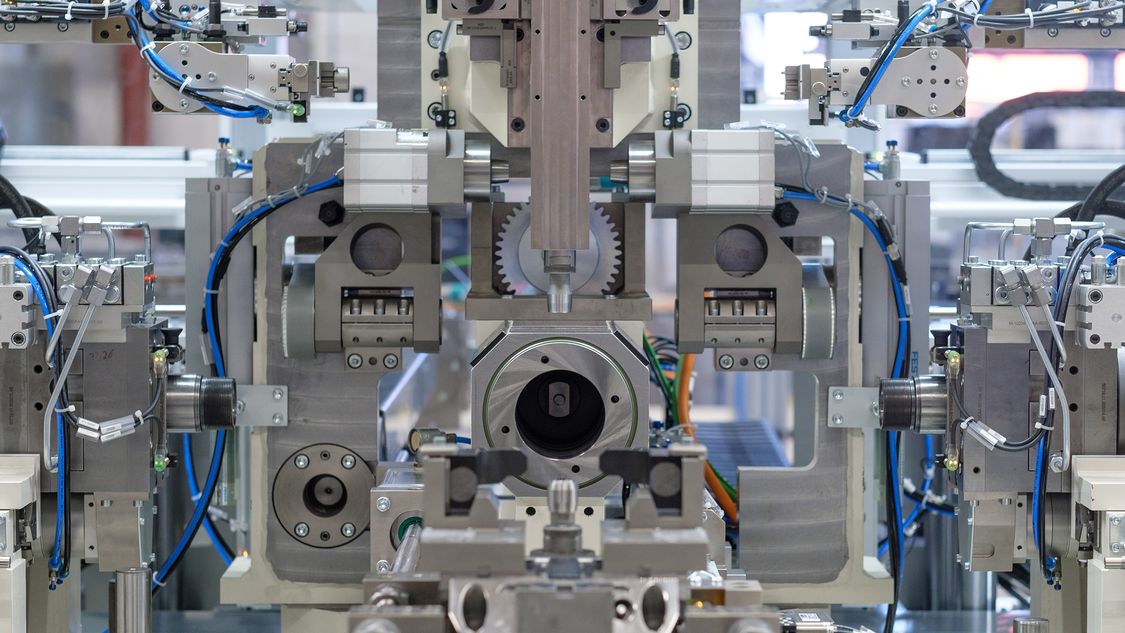

Im Maschinenbau spielen geringer Platzbedarf und hoher Kostendruck eine große Rolle. In der Regel werden Maschinen am Ende einer Schicht ausgeschaltet und laufen nicht unbeobachtet weiter. Daher wird in diesen Fällen meist ein zentraler Aufbau mit nur einer Steuerung realisiert. Der Ausfall einzelner Sensoren oder IO-Kanäle lässt sich leicht mit deren gezieltem redundanten Aufbau umgehen.

Referenzen

Redundante SIMATIC Systeme im praktischen Einsatz

Erfahren Sie, wie unsere Kunden mit redundanten und hochverfügbaren SIMATIC S7-1500 R/H Steuerungen ihre Herausforderungen bewältigen konnten.
Service und Support

Service- und Supportangebote für den erfolgreichen Einstieg

Unser Serviceangebot unterstützen Ihren Einstieg in redundante Systeme mit SIMATIC Steuerungen durch nützliche Downloads und Dokumente. Bei SITRAIN finden Sie zudem fundierte Schulungsangebote zu allen wichtigen Themen.

Technische Produktinformationen und Anwendungsbeispiele

Damit Sie keine Zeit bei der Einrichtung eines redundanten Systems verlieren, haben wir herunterladbare Projekte und technische Dokumente für Sie bereitgestellt.



S7-1500 R/H AddIn

Diagnose des Betriebszustands eines S7-1500 R/H Systems mittels Funktionsbaustein

Anbindung redundanter Peripherie an S7-1500

Redundante Open User Communication

Aus- und Weiterbildung mit SITRAIN

Mit dem umfangreichen und ganzheitlichen Trainingsangebot von SITRAIN können Sie das meiste aus den SIMATIC Steuerungen herausholen.



SITRAIN Trainingsangebot

SITRAIN access On-demand Trainings für SIMATIC S7-1500 R/H

Kontakt

Der direkte Weg zu Ihrem Ansprechpartner

Lassen Sie sich von unseren Experten beraten, welcher Aufbau für Ihre Anwendung der richtige ist und welches Redundanzsystem auf SIMATIC Basis sich am besten eignet. In unserer Ansprechpartnerdatenbank finden Sie schnell einen Kontakt in Ihrer Nähe.
