Sammen med TIA-portalen V15.1 blev de nye CPU’er S7-1513R, S7-1515R samt S7-1517H frigivet.
Denne nye serie af CPU’er anvendes til opgaver på maskiner og i anlæg, hvor der kræves en ekstra høj tilgængelighed for at sikre en kontinuert drift, selvom der skulle opstå en fejl. En høj tilgængelighed opnås ved at opbygge redundante konfigurationer med dublering af CPU’erne, dublering af CPU’er og netværk til IO-stationerne eller den ekstreme – dublering af CPU’er, netværk og IO-stationer. CPU’erne kan placeres i en afstand på op til 10 kilometer fra hinanden.
Typiske opgaver, hvor det er relevant at anvende redundante systemer, findes især inden for infrastrukturområdet. Herunder styring til broer, tunneler, ventilationssystemer til kritiske opgaver, vandbehandlingsanlæg, forsyningsopgaver inden for gartnerier, kraftvarmecentraler, bagagesorteringssystemer osv.
Eksempel på en typisk applikation

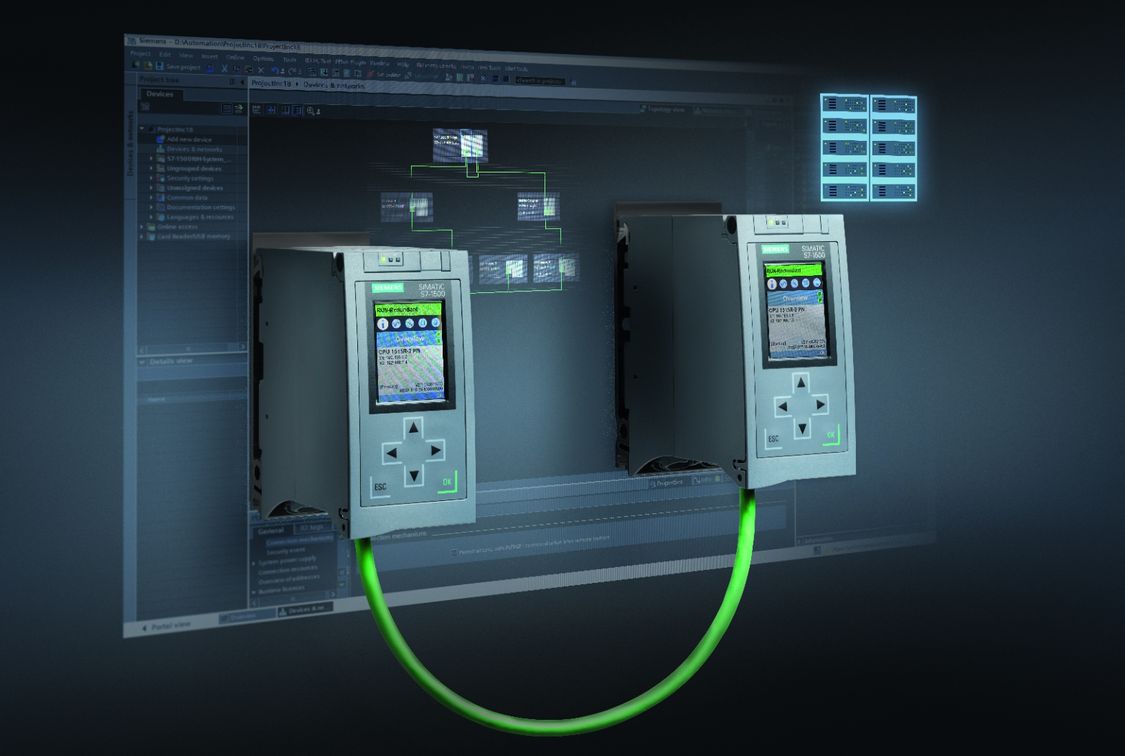

Er det fx en tunnelløsning der skal opbygges med en redundant PLC-løsning, er der typisk to kontrolrum, et i hver ende af tunnelrøret. I hver af disse kontrolrum kan man placere en PLC med CPU. Begge CPU’er holdes gensidigt opdaterede gennem en speciel forbindelse mellem de to CPU’er. Forbindelsen etableres med synkroniseringsmoduler i CPU’erne og fiberoptiske kabler mellem dem.
Alle data- og IO-signaler ligger spredt i hele tunnelens længde, og de indsamles af ET 200-devices via en PROFINET-forbindelse.
Det samlede system er konfigureret sådan at, hvis den ene PLC fejler, vil den anden PLC inden for få millisekunder overtage styringen af anlægget. Det sikrer, at det altid er muligt at betjene/overvåge systemet, selvom der sker en systemfejl eller elforsyningen til det ene kontrolrum svigter. Bl.a. derfor bør forsyningen ske fra hver sin transformer.
- Et TIA-projekt indeholder begge CPU’er.
- Download til begge CPU’er, uden at CPU’erne går i Stop.
- CPU’erne er allerede nu en integreret del af STEP7 i TIA-portalen.
- Alle PROFINET-devices understøttes.
- Alle de gode features, som TIA-portalen udnytter, er selvfølgelig også mulige med disse CPU’er.
Hvordan virker redundantkonceptet i forbindelse med I/O- og feltbustilslutningen?
Grundlæggende findes der fire forskellige niveauer, som de enkelte enheder kan understøtte. Der benyttes PROFINET MRP som netværksforbindelse.
Se eller gense vores webinar, der netop har fokus på at sikre din oppetid med en redundant løsning med S7-1500
Vi kommer ind på en række af de ting, du skal være opmærksom på, så du bedst sikrer dig og får sammensat de rigtige enheder til din løsning. Hvad er forskellen mellem et R og et H system? Hvad betyder S1 og S2, og hvordan virker det? Hvordan kommunikeres der med et SCADA-system?
