Torneado por interpolación con CYCLE959
Torneado en fresadoras
Hoy en día, las máquinas herramienta más modernas están en condiciones de tornear piezas en fresadoras sin ejes giratorios. La técnica de mecanizado empleada es el torneado por interpolación. La condición previa para conseguirlo es que el cabezal principal de la máquina pueda pasar a funcionar con control de posición. Esto significa que el cabezal principal de la máquina puede utilizarse como eje de torneado con pleno alcance funcional.
Para el mecanizado se utiliza la herramienta fijada en el cabezal principal, que realiza un movimiento circular en el plano X / Y. La pieza (producto semielaborado) que se va a mecanizar se fija en la mesa de la máquina. Cada movimiento circular individual de la herramienta en el cabezal se realiza alrededor de su propio eje. En consecuencia, la herramienta en el cabezal se alinea continuamente con la pieza para que el filo de corte se sitúe en la posición de corte óptima. La calidad de la pieza mecanizada es comparable con los resultados de mecanizado de las piezas mecanizadas en tornos convencionales. Por lo tanto, las piezas muy complejas de producir se pueden mecanizar rápida y completamente en una sola máquina.

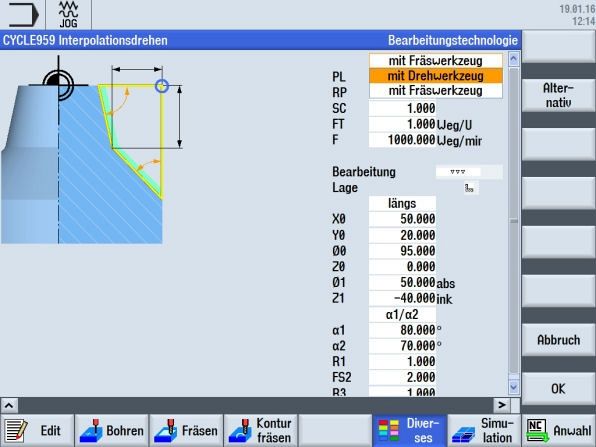

El esfuerzo técnico requerido y el tiempo que conlleva siguen siendo justificables, ya que los tiempos de equipamiento adicionales se reducen o incluso se eliminan. El ciclo tecnológico CYCLE959 se utiliza para generar el programa de piezas necesario. Éste se basa en Run MyScreen y apoya al operario en forma de gráficos animados en la generación del programa pieza para el torneado por interpolación.
Ciclo tecnológico CYCLE959
El objetivo del ciclo tecnológico (CYCLE959) es ejecutar procesos de torneado en fresadoras que no tienen ejes giratorios. En consecuencia, las esquinas de los contornos exteriores o interiores pueden mecanizarse longitudinal o transversalmente. Esta aplicación representa un paquete que comprende el ciclo tecnológico y la interfaz de usuario basada en Run MyScreen. Al cargar los datos proporcionados en la tarjeta CF de la máquina en cuestión, mientras se genera el programa de la pieza, el operador puede utilizar el ciclo tecnológico (CYCLE959).
Ventajas de la solución
Al tornear una pieza en una fresadora se obtienen las siguientes ventajas:
- Se reducen o eliminan los tiempos de preparación
- Se reducen los costes y se acorta el tiempo
- La productividad y la rentabilidad aumentan
- La pieza se mecaniza completamente en una sola máquina
Uso del ciclo
El torneado por interpolación se llama con la siguiente combinación de teclas.
- Pulsa la tecla "Various".
- Pulsa la tecla "Expansion".
- Pulsa la tecla "Interpol. turning".
Los siguientes tipos de mecanizado están disponibles al generar un programa pieza.
Desbaste
En las aplicaciones de desbaste, los cortes paraxiales se mecanizan hasta la tolerancia de acabado que se haya programado. Si no se ha programado ninguna tolerancia de acabado, el material se elimina al desbastar hasta el contorno final.
Acabado
El acabado se realiza en el mismo sentido que el desbaste. Durante el acabado, el ciclo calcula automáticamente la compensación del radio de la herramienta para las herramientas de torneado. Para las herramientas de fresado, sólo para las fresas de bolas y las fresas con redondeo de esquinas.
