LOGO! 8 : Il se connecte au Cloud en toute simplicité

Simplicité d’installation, compacité, réduction du câblage, convivialité de programmation. Tels sont les atouts du LOGO!, le module logique intelligent de Siemens. Version après version, le LOGO! n’a cessé d’évoluer pour offrir toujours davantage de performances et de fonctionnalités. Au fil de ses évolutions, il s’est interfacé au réseau Ethernet, Modbus, KNX, GPS, GPRS et a embarqué un serveur web. Les modules 8.3 supportent 400 fonctions programmées parmi 46 instructions contre à peine 30 pour la première génération lancée sur le marché en 1996. Mais la véritable innovation se situe ailleurs : LOGO! 8.3 se connecte désormais tout simplement au cloud, tout comme les CPU S7-1200/1500.

LOGO! 8.3 franchit donc aujourd’hui une nouvelle étape sur la voie de la digitalisation. Le module logique compact dispose d’une connectivité directe au cloud AWS ! Comment ? Et bien comme le reste, très simplement via un assistant : la première étape est de configurer le module logique puis d’activer et de paramétrer sa connexion au cloud en se laissant guider pas à pas par le logiciel LOGO! Soft Comfort V8.3. Vous pouvez ensuite concevoir votre application cloud, créer des tableaux de bord et pages web graphiques personnalisées avec le nouvel éditeur LOGO! Web Editor V2.0. Depuis cette application Web, vous pouvez alors piloter vos automatismes à distance et consulter les données de fonctionnement du module logique LOGO! sans l’arrêter et sans avoir à se déplacer. Cette surveillance s’effectue de façon centralisée depuis un smartphone, une tablette ou un PC. Il est même possible de superviser plusieurs modules logiques LOGO! qui pilotent divers équipements installés sur un ou plusieurs sites ; ceci ouvre la voie au déploiement de nouvelles applications IoT pour, par exemple, assurer le suivi des consommations énergétiques, mettre en œuvre des interventions de maintenance préventive ou mettre en place de nouveaux services.

Le LOGO! 8.3 se connecte au cloud via son interface Ethernet standard. Le transfert des données (y compris le projet) est assuré selon le protocole TLS (Transport Layer Security) de sécurisation des échanges par réseau informatique. Cela garantit une transmission bidirectionnelle sécurisée (en lecture et écriture). Dans un premier temps, LOGO! 8.3 peut être relié au cloud d’Amazon Web Services (AWS). Mais il pourra très prochainement se connecter à MindSphere, la plate-forme IoT basée sur le Cloud de Siemens pour la collecte et l’analyse de données, ou encore à Alibaba Cloud.

Le serveur web peut être hébergé dans le Cloud mais également localement. Il se configure en quelques clics de souris sans nécessiter de connaissances en programmation HTML. L’utilisateur pourra ainsi surveiller et contrôler son module logique LOGO! via tout appareil mobile. LOGO! peut également servir de passerelle vers le cloud pour les installations existantes par les biais des interfaces Modbus TCP/IP et S7-Ethernet. Il peut se brancher aux systèmes de gestion technique des bâtiments avec le module de bus de communication KNX et communiquer sans fil grâce à des modules d’accès aux réseaux mobiles (GSM/GPRS/UMTS/LTE) et être localisé via GPS.

L’ouverture du LOGO! au monde du Cloud ne se fait évidemment pas au détriment de sa facilité d’utilisation. Le LOGO! se glisse tout aussi discrètement dans une armoire électrique et conserve toute sa simplicité de mise en œuvre de projets d’automatisation via la convivialité du logiciel d’ingénierie LOGO! Soft Comfort V8.3 qui permet de configurer une application autonome ou en réseau. Il sera alors chargé de réaliser une variété de commandes et de fonctions d’automatisation non critiques en termes de temps de cycle et de temps de réponse : relais auxiliaires, interrupteurs et relais temporisés, minuteries, télérupteurs, compteurs …

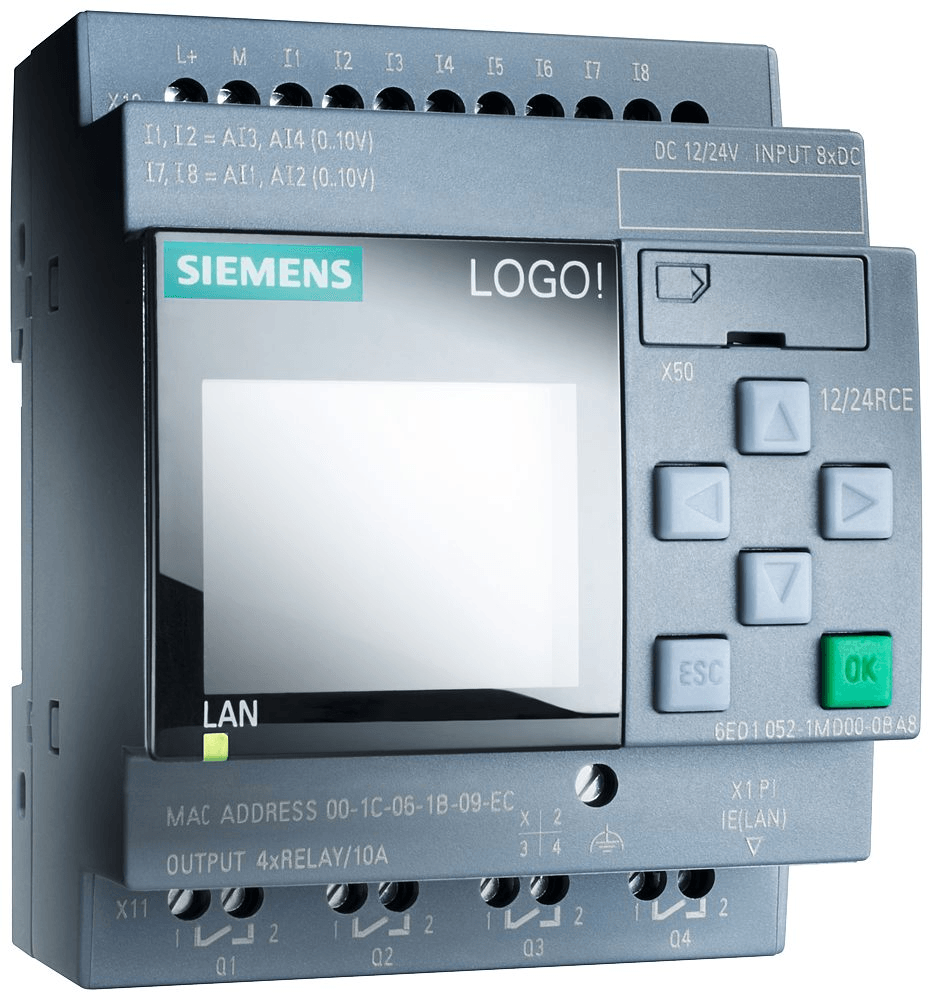

Pour rappel, le module logique LOGO! est intégré, au choix, dans un boîtier compact avec ou sans afficheur. Tous les appareils sont équipés en standard d'un port Ethernet ainsi que de 8 entrées et 4 sorties. Leur nombre peut être étendu via les sept modules numériques et trois modules analogiques pour atteindre au global jusqu’à 24 entrées et 20 sorties (entre 24 DI+20 DO+0 AI+0 AO et 16 DI+8AI+12 DO+8 AO) par module logique, chacun pouvant se connecter jusqu’à 16 autres partenaires sur le réseau Ethernet.

Yves Etcheberry
