SINUMERIK 828D : la petite qui a tout d’une grande

La commande numérique 828D, milieu de gamme SINUMERIK et particulièrement polyvalente, est désormais disponible dans une nouvelle version, plus performante, plus confortable pour toutes vos opérations de tournage ou de fraisage.

La SINUMERIK 828D est une commande numérique Siemens pour les opérations de tournage ou de fraisage. Elle peut être intégrée à de nombreuses machines-outils, depuis les centres d’usinage verticaux et horizontaux, jusqu’aux centres de tournage avec contre-broche, outils tournants et axe Y.

Modèle de milieu de gamme, elle bénéficie cependant de la plupart des technologies issues du fleuron de la gamme SINUMERIK 840D. Architecture matérielle robuste, algorithmes de régulation intelligents ainsi que technologie d’entraînement et de motorisation haut de gamme, garantissent une dynamique et une précision d’usinage maximales.

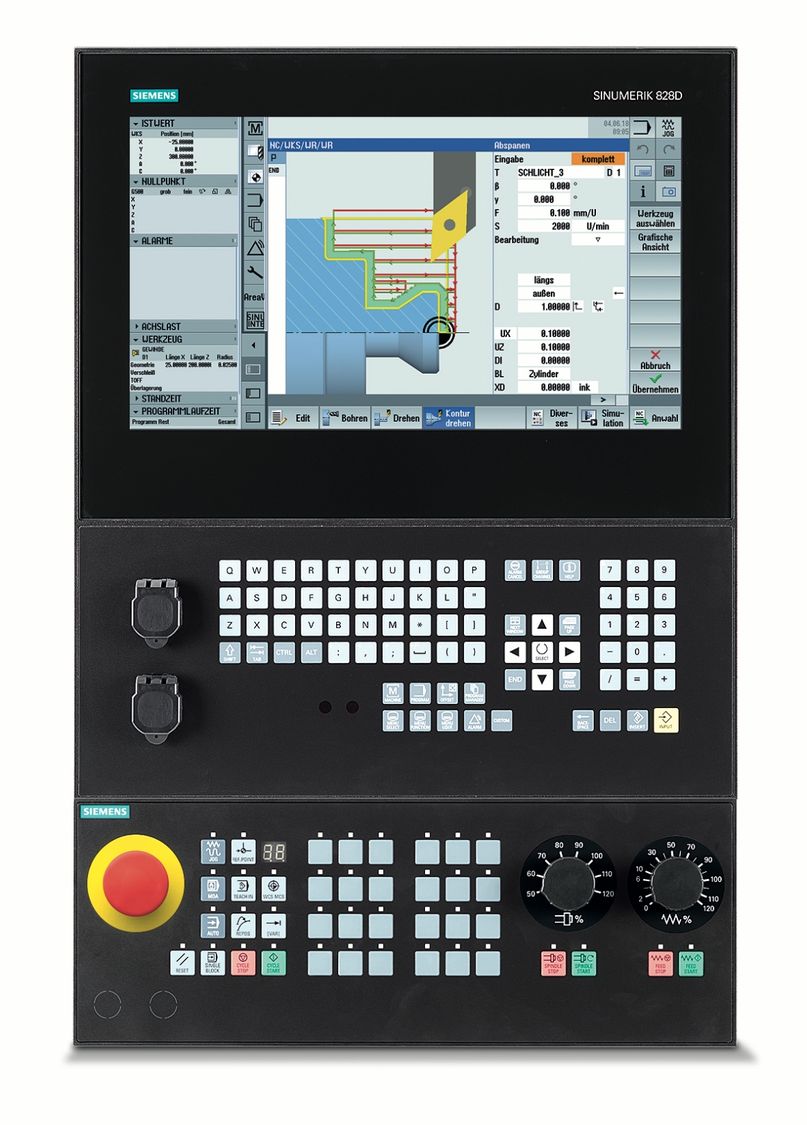

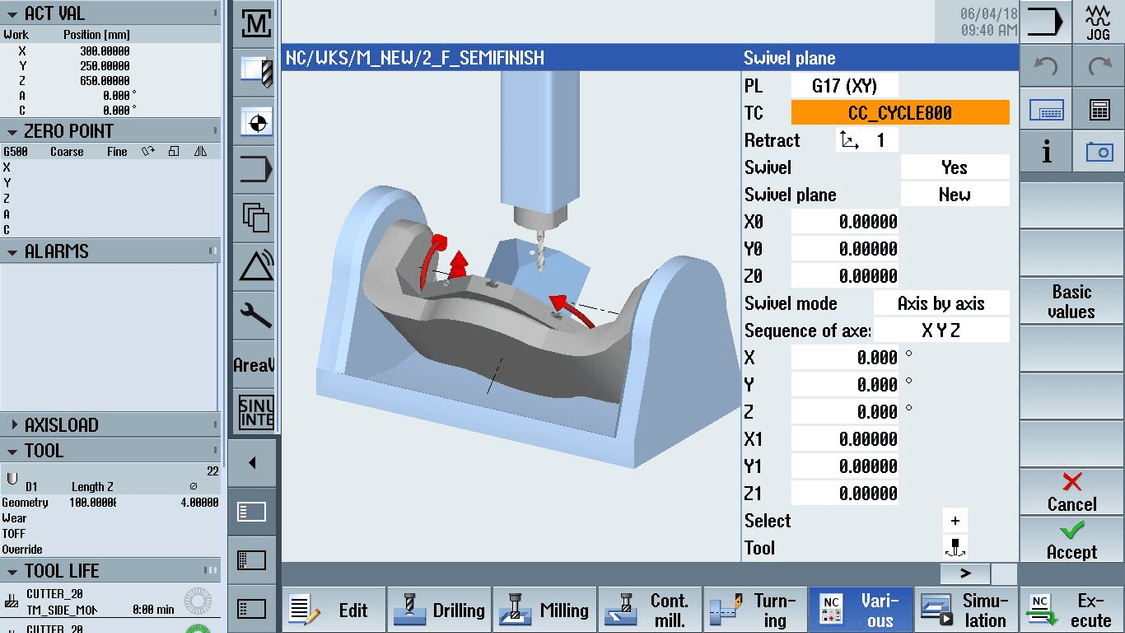

Comme sur les autres CN de la gamme, l’interface SINUMERIK Operate rend évidente la prise en main de la machine. Elle est totalement graphique et toutes les touches d’accès direct aux fonctions CN sont agencées de façon strictement identique pour les machines de tournage et de fraisage. Les données CNC peuvent être simplement et rapidement transmises grâce aux interfaces USB, Compact Flash et RJ45 situées en face avant.

La construction avec une face avant en fonte de magnésium est particulièrement robuste et bien entendu IP65 pour résister aux conditions sévères de l’atelier. Le pupître opérateur est disponible en deux versions : horizontale ou verticale.

La SINUMERIK 828D adopte une mémoire NVRAM (mémoire vive non-volatile) pour stocker vos programmes. Exit les ventilateurs et disques durs, donc zéro maintenance. Pour saisir vos programmes, vous bénéficiez d’un clavier Qwerty complet à touches dynamiques et d’un écran couleur10,4’’ haute résolution.

Récemment, Siemens a introduit un nouveau modèle de CN dans cette gamme SINUMERIK 828D qui monte d’un cran les prestations offertes par la version initiale. Revue de détail…

Ce qui saute aux yeux pour cette nouvelle 828D, c’est le nouvel écran 15’’ tactile Multitouch. Une taille d’écran pour accueillir la nouvelle fonction Side-Screen déjà disponible sur la grande sœur 840 Dsl. Elle permet de partager son affichage entre l’interface Siemens SINUMERIK Operate et ses propres informations en libérant un espace à gauche ou à droite de l’affichage standard. Une bibliothèque de Widgets facilite la construction des affichages supplémentaires (tableaux de bord, clavier...). Troisième nouveauté qui vous évitera des allers-retours : le Remote Control pour afficher sur l’écran de la CNC des informations venant par exemple d’un PC distant.

Côté connexion, on trouve désormais un port USB 3.0, un port Ethernet Gigabit, une connexion possible vers MindSphere (voir encadré), mais également un serveur OPCA. Ce dernier est particulièrement utile pour la supervision machine ou le transfert de programmes depuis la gestion de programmes.

• Top Surface : un compresseur issu de la 840D dont la puissance de calcul assure un état de surface de grande qualité.
• Nodding Compensation Echo : la compensation automatique de plongée d’outil qui évite les traces en fin de passe.
• APC Echo : la fin des marques grâce à l’atténuation des vibrations machines.

La 828D bénéficie à la fois de capacités enrichies et d’une plus grande souplesse d’intégration sur machines-outils. Les dix axes CN bénéficient de deux canaux pour le fraisage, le tournage ou la rectification. Deux axes automates supplémentaires peuvent gérer les magasins d’outils ou un convoyeur de pièces. Enfin, variateur, moteurs d’axes et de broches sont désormais disponibles en deux versions. Haut de gamme avec les variateurs SINAMICS S120 couplés aux moteurs 1FK7 et 1PH8, mais aussi une gamme économique et adaptée aux machines moins exigeantes en termes de puissance : variateurs Combi + 1FK2 + 1PH3.

Bernard Mauclère
