SIRIUS Controles Industriales

Los contactores tripolares 3RT son equipos, que tienen como función la conexión y desconexión, son empleados en arrancadores a tensión plena y a voltaje reducido.

Ventajas:

•Eliminación del cableado, mediante sus módulos de conexión 3RA30 millones de maniobras mecánicas y 10 millones de maniobras eléctricas

•Operación máxima a 60 °C

•Todos los accesorios son enchufables

•Conexión a PLC por medio de módulos de interfaces

Alta calidad y Confiabilidad

• En la técnica de mando

• Elevada vida útil mecánica

• Hasta 15 millones de maniobras en S0

• S2 hasta 10 millones de maniobras

• Larga vida eléctrica

• Fácil mantenimiento

• Disponibilidad de las piezas de repuesto

• Conexión de bobina tanto superior, inferior y diagonal

• Mismos accesorios adosados en los tamaños S0 al S3

• Seguridad en el servicio

• Sencillez en el manejo

• Compacto en su forma

• Accesorios enchufables

¡Características que hacen la diferencia!

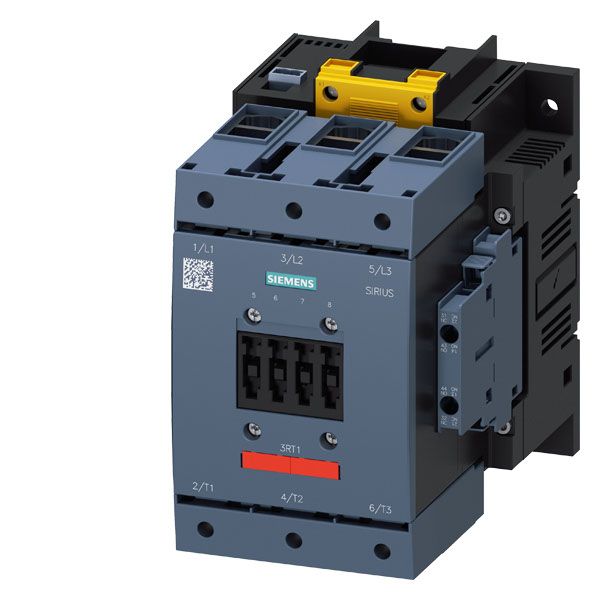

Contactores Tripolares 3TF

Los contactores tripolares en aire para corriente alterna trifásica, se emplean para mandos eléctricos , especialmente en los casos en que sea necesaria una elevada frecuencia de operación.

La aplicación más adecuada es de conexión, desconexión y control de motores trifásicos hasta 500 HP. 460V, 60Hz, o de circuitos eléctricos de corriente alterna hasta 820A de intensidad de corriente permanente  a 600V y 60Hz

Descripción:

Accionamiento a.c. y c.c.

lEC 947, DIN EN 60947 (VDE 0660)

Ejecución:

Los contactores 3RT1 son resistentes a los efectos del clima y están asegurados contra contactos involuntarios, según DIN VDE 0106, parte 100. Los contactores 3RT1 disponen de conexiones por tornillo o de latécnica de conexión por resorte Cage Clamp.

En el cuerpo de los contactores del tamaño S00 se encuentra integrado un contacto auxiliar. En los tamaños S0 hasta S3 sólo contienen vías de corriente principales. Todos los contactores pueden ampliarse con bloques de contactos auxiliares.

Los contactores del tamaño S3 tienen bornes de caja extraíbles para las conexiones de conductores principales. Ello hace posible la conexión de terminales de cable en anillo o de platinas.

Fiabilidad de los contactos

Cuando se hayan de conectar tensiones ≤ 110V e intensidades ≤100 mA, se deberán emplear los contactos auxiliares de los contactores 3RT1 o bien de los contactores 3RH11, los cuales garantizan una elevada seguridad de contacto. Estos contactos auxiliares son apropiados para circuitos electrónicos con intensidades ≤1 mA con una tensión de 17 V.

Protección contra cortocircuito de los contactores

Para la protección contra cortocircuito de los contactores sin relé de sobrecarga, véanse los datos técnicos. Para el tamaño S00 sirve la protección de fusible 20 A, más allá del tipo de coordinación “2”; es al mismo tiempo una protección resistente a la fundición. Para la protección contra cortocircuito de los contactores con relé de sobrecarga, en el montaje de derivaciones de consumidores sin fusibles se deberán elegir combinaciones de interruptores automáticos y contactores.

Protección de motor

Para la protección contra sobrecarga, se pueden montar relés de sobrecarga 3RU11 en los contactores 3RT1. Los relés de sobrecarga se piden por separado.

Limitación de sobretensión

Todos los contactores 3RT1 podrán conectarse posteriormente con Elementos RC o con varistores para amortiguar las sobretensiones de desconexión de la bobina. Asimismo se pueden emplear también diodos o combinaciones de diodos (combinación de diodo de limitación y diodoZ para tiempos breves de desconexión). Los contactores del tamaño S00 tienen espacio para enchufar los limitadores de sobretensión por la parte frontal.

En los contactores de los tamaños S0 hasta S3, se pueden enchufar varistores y elementos RC bien por arriba o por abajo, directamente en las conexiones de la bobina.

Las combinaciones de diodos sólo se pueden enchufar por arriba (por razón de polaridad). El sentido de enchufe viene predeterminado por una codificación.

Los contactores de acoplamiento se suministran según la ejecución, sinconexiones o bien conectadas en serie con varistor o diodo.

Indicación

Los tiempos del retraso de apertura de contacto, de cierre y de retraso de cierre del contacto de apertura, aumentarán cuando las bobinas de contactor estén amortiguadas contra picos de tensión (diodo de limitación desde 6 hasta 10 veces; combinaciones de diodo: 2 hasta 6 veces; varistor: +2 hasta 5 ms).

Bloques de contactos auxiliares

Los contactores 3RT1 se pueden ampliar, dependiendo de cada aplicación, con diterentes bloques de contactos auxiliares: Tamaño S00

Los contactores con un contacto de cierre (NA) como contacto auxiliar, con técnica de conexión por tornillo o por resorte (Cage Clamp), No. característico 10E, se pueden ampliar con bloques de contactos auxiliares, según DIN EN 50012. Los No. característicos11E, 22E, 23E y 32E que se encuentran en los bloques de contactos auxiliares sirven para los contactores completos. Estos bloques de contactos auxiliares no pueden combinarse con contactores que tengan un contacto de apertura en el equipo, No. característico 01, dado que éstos están codificados.

Todos los contactores del tamaño S00 con un contacto auxiliar, No. Característico 10E ó 01, y los contactores con 4 contactos principales, se pueden ampliar con bloques de contactos con los No. Característicos 40 hasta 02 en contactores con 3 ó 5 contactos auxiliares (los contactores con 4 contactos principales: 2 ó 4 contactos auxiliares), según DIN EN 50 005. Los números característicos que se encuentran en los bloques de contactos auxiliares sólo sirven para los interruptores auxiliares montados.

Los bloques de contactos auxiliares de 1 ó 2 polos con posibilidades de conexión por arriba o por abajo, hacen posible, especialmente en el montaje de derivaciones, que el cableado sea sencillo y claro. Estos bloques de contactos auxiliares sólo se ofrecen con conexión por tornillo.

Todas las variantes de contactos auxiliares mencionadas se pueden fijar por abroche en la apertura prevista en la parte frontal de los contactores. Para desmontarlos, el bloque de contactos auxiliares tiene una palanca de desenclavamiento en el centro.

A los guardamotores SIRIUS 3RV son compactos, limitan la corriente por medio de interruptores hasta 100 A para el motor o la protección del arranque. Garantizan la desconexión segura en caso de un cortocircuito y protegen el sistema contra sobrecargas. También son adecuados para el servicio de conmutación normal con cargas que tienen un pequeño número de operaciones de conmutación, así como para el aislamiento fiable de los equipos del sistema de alimentación. Además, ofrecemos guardamotores en versiones especiales, por ejemplo, para la protección de las plantas - también según UL / CSA, para la protección de transformadores o con las funciones de relevador de sobrecarga.

El cableado del circuito principal se puede reducir significativamente mediante el uso de diferentes posibilidades de alimentación, tales como el sistema de alimentación de entrada asociado al SIRIUS 3RV, el sistema de barras de tres fases, o el sistema de barras 8US.

Hay ventajas especiales al utilizar guardamotores de los tamaños S00 y S0 hasta 40 A: Para la instalación particularmente flexible, los dispositivos están disponibles con las terminales de conexión de tipo tornillo, por resorte y de anillo. Gracias a los módulos de enlace adecuados, los guardamotores de estos tamaños se pueden combinar con facilidad y rapidez con: contactores 3RT2, dispositivos de conmutación semiconductores 3RF34.

Todos los guardamotores de los tamaños S00 a S3 están equipados con un botón giratorio que proporcionan una clara distinción entre los ajustes del interruptor de apagado, encendido y disparado. En los guardamotores 3RV, la pérdida de potencia es de 5 a 10% menor a la de los modelos anteriores gracias a la nueva tecnología bimetálica. Esto juega un papel importante en la reducción de la temperatura dentro del gabinete de distribución.

Guardamotores SIRIUS 3RV de hasta 800 A

Los guardamotores 3RV10 y 3RV13 de hasta 800 A son compactos, los interruptores limitadores de corriente pueden ser utilizados, en particular, en los alimentadores de carga para los voltajes especiales de 440 V, 480 V, 550 V y 690 V. Se utilizan para la conexión y la protección de motores trifásicos y otras cargas con corrientes nominales de hasta 800 A.

Para la gama de productos de guardamotores 3RV de hasta 100 A, así como para los guardamotores de hasta 800 A, hay disponibles guías de configuración para la creación de combinaciones probadas de acuerdo con estándares comunes.

Los equipos de monitoreo SIRIUS 3UG4 y 3RR2 facilitan el seguimiento de los distintos parámetros eléctricos y mecánicos en el alimentador y protegen al sistema  contra daños. Los relevadores se pueden montar independientemente (3UG4); alternativamente, el relevador de control de corriente 3RR2 puede ser integrado directamente en el alimentador por medio de un montaje muy sencillo en los contactores SIRIUS 3RT2.

Los equipos de monitoreo SIRIUS no sólo cuentan con los valores umbral parametrizables y opciones de ajuste múltiple, sino que también proporcionan diagnósticos concluyentes e incluso son capaces de corregir la secuencia de fases autónomamente. Numerosas versiones también están disponibles con interfaz IO-Link para la conexión con el control.

Obtenga más información sobre IO-Link:

www.siemens.com/io-link

Resultado positivo:

Prevención específica de las fallas de producción, aumento sostenible de la disponibilidad y la producción.

Ventajas:

Ahorros en tiempo y espacio

• Sistemas de conexión tipo tornillo  y resorte para tener un cableado rápido y confiable

• Parametrización rápida gracias a la puesta en marcha guiada por menú y visualización del valor real para la determinación del valor límite

• Requerimientos de espacio reducidos en el gabinete gracias a su anchura consistente 22.5 mm (3UG4)

• Montaje directo en contactores SIRIUS 3RT2 (3RR2)

Flexibilidad

• Funciones de vigilancia parametrizables, tiempos de retraso, comportamiento del Reset, etc.

• Reducción de almacenamiento gracias a la variación minimizada y amplios rangos de medición

• Las fuentes de alimentación de amplio voltaje de aplicabilidad mundial

Alta disponibilidad del sistema

• Sustitución de dispositivos sin cables gracias a la renovación de terminales extraíbles

• Diagnóstico del sistema fiable gracias a la visualización del valor real y la memoria de averías conectable

• Diagnósticos rápidos gracias a los mensajes de error concluyentes sobre la pantalla

• Conexión al control a través de IO-Link

Los relevadores de sobrecarga SIRIUS con terminales de conexión tipo tornillo, de resorte o de anillo protegen de forma confiable contra sobrecarga, asimetría de fases y falta de fase.

Gracias a la certificación ATEX, que se pueden utilizar en muchas aplicaciones diferentes y son incluso adecuados para la protección de motores diseñados para su uso en entornos explosivos. Los relevadores de sobrecarga se pueden utilizar fácilmente con los contactores del kit del módulo de SIRIUS.

Hay dos versiones de relevadores de sobrecarga: relevadores térmicos de sobrecarga bimetálicos y relevadores de sobrecarga electrónicos usando transformadores de corriente.

En el circuito principal, los relevadores térmicos SIRIUS 3RU son responsables de la protección contra sobrecarga dependiente de la corriente de las cargas eléctricas (por ejemplo, motores). Los relevadores de sobrecarga 3RU2 están disponibles con terminales de conexión tipo tornillo, anillo y resorte, para una aplicación particular, flexible y rentable.

Los contactores auxiliares 3RH11 están adecuados para los requisitos especiales para su funcionamiento en conjunto con mandos electrónicos, también son resistentes a los efectos del clima y contra contactos involuntarios, los bloques de contactos auxiliares son del tipo enchufable.

Los contactores auxiliares cumplen las condiciones de guía forzada, tal y como lo requieren las regulaciones de seguridad para mandos de prensas accionadas por motor para la elaboración del metal (ZH 1/457), o bien, de acuerdo con las directivas sobre protección del medio ambiente de la Entidad de

Seguros contra Accidentes Suiza (SUVA).

La guía forzada se da cuando se haya determinado que los contactos NC y NA no puedan estar cerrados al mismo tiempo.

Vida útil de los contactos en las categorías de empleo AC-15/AC-14 y DC-13

La vida útil de los contactos depende fundamentalmente de la intensidad de desconexión.

La condición previa para ello son emisores de órdenes de conexión arbitrarios, es decir, no síncrono con la posición de fase de la red.Cuando se conecten otros circuitos magnéticos que no sean accionamientos de contactores o válvulas magnéticas, p.ej. frenos magnéticos, se requerirán medidas de conmutación de los circuitos de carga.

Como medidas de conmutación se tomarán en consideración los elementos RC y los diodos libres.

Las curvas características sirven para:

• Contactores auxiliares 3RH11

• Contactores auxiliares frontales (accesorios) 3RH14

• Bloques de contactos auxiliares 3RH19 11

La primera opción para un voltaje optimo

La serie de transformadores monofásicos y trifásicos SIRIUS (≤ 16 kVA) combinan todas las propiedades de seguridad, aislamiento, control y transformación de línea. Por lo tanto, domina todas las aplicaciones relacionadas a su funcionamiento.

Los transformadores de control también se caracterizan por su alta calificación a corto plazo.

Nuestros transformadores monofásicos y trifásicos de potencia SIRIUS, con voltajes de entrada y salida seleccionables pueden ser utilizados como alimentación o de aislamiento.

Ventajas:

• Puede ser utilizado a temperaturas de hasta 55°C

• Protección óptima gracias a su construcción sin fusibles de acuerdo a la norma de seguridad integral EN 61558

• Jaula de conexión abrazadera opcional

• Amplio espectro en el catálogo de transformadores trifásicos de potencia

• Alta calificación para los transformadores de control

• Amplia gama de repuestos para transformadores monofásicos y trifásicos de hasta 16 kVA

• Aprobación cURus

Aplicaciones:

• Transformadores de control de energía en plantas y control del sistema de  producción

• Transformadores de adaptación de las plantas industriales / construcción naval

• Aislamiento y transformadores de seguridad para equipos eléctricos

• Transformadores en máquinas de producción

• Transformadores de dispositivos para tecnología de comunicación, ingeniería médica e instalación eléctrica doméstica

• Transformadores para sistemas de accionamiento

• Transformadores para galvanizado

Los relevadores de sobrecarga SIRIUS 3RB electrónicos garantizan un verdadero valor añadido comercial: en el circuito principal, los relevadores electrónicos de sobrecarga 3RB30 para aplicaciones estándar son responsables de la protección de sobrecarga dependiente de la corriente de cargas eléctricas (por ejemplo, motores). Debido a la amplia gama de ajustes actuales y diversas características de disparo, la serie completa de motores están cubiertos con pocos tipos. La versión 3RB31 ofrece funciones mejoradas, tales como un reset a distancia integrado o de detección de falla de tierra, por nombrar algunos.

Para aplicaciones exigentes, las variantes modulares de los relevadores electrónicos de sobrecarga 3RB22, 3RB23 y 3RB24 ofrecen protección total del motor con termistores conectados para detectar la temperatura del motor, así como una pantalla, señalización de funciones y un enlace de comunicación con IO-Link.

Accesorios estándar optimizados están disponibles para 3RU2 y 3RB3. Esto ayuda a reducir los costos de orden y almacenaje.

Relevador electrónico de sobrecarga SIRIUS 3RB24 para IO-Link

Con la capacidad de comunicación del relevador electrónico de sobrecarga SIRIUS 3RB24 para IO-Link se puede conectar fácilmente su derivación a motor con un control de nivel superior, y así lograr su integración en el entorno de automatización. A medida que el relevador de sobrecarga electrónico soporta la transmisión de las variables del proceso de sobrecarga, tales como corrientes, los procesos de sistemas pueden ser optimizados, por ejemplo, a través del monitoreo de la carga.

Además, se beneficiará de una mayor disponibilidad del sistema y una documentación más simple - gracias a funciones de diagnóstico integradas y parametrización legible. En combinación con contactores, el relevador de sobrecarga puede ser utilizado como un arrancador a plena tensión directo y reversible. Gracias a la conexión IO/Link, todos los contactores pueden ser activados o desactivados en sitio o a distancia

Protección adecuada para cada aplicación

Ya sea como dispositivos individuales, como módulos para derivaciones a motor o para la instalación de tableros de distribución de baja tensión - Siemens ofrece contactores adecuados para cada aplicación, así como combinaciones de contactores completamente montados. Lo que hace que nuestros dispositivos sean únicos: Su alta fiabilidad de contacto, larga vida útil y la posibilidad de su uso incluso en las condiciones ambientales más extremas.

Cumpliendo con los estándares y confiabilidad

Gracias a la gran cantidad de nuevas características, tenemos el switch de límite ideal para casi cada cualquier requerimiento.Detección de movimientos peligrosos en partes de una máquina Monitoreo de equipos de protección con juntas de rotación como puertas giratorias y cubiertas.

Monitoreo de equipos de protección de deslizamientos laterales como puertas deslizables, guardas de protección, etc.Detección de posición con elementos de carrera corta .

Ventajas

• Amplia flexibilidad debido a su diseño modular de cada uno de sus módulos

• Conexión sencilla de cubiertas plásticas para ahorro de tiempo

• Reemplazo rápido de las cabezas de los actuadores mediante la técnica plug-in

• Amigable con el usuario gracias a sus pantallas LED de estatus para todas las cajas.

• Integración del ambiente AS-i

• Niveles de seguridad superiores a los estándares para equipos con 2 x 3 contactos

Capacidad modular y de comunicación

Las torretas de señalización en máquinas o en procesos automatizados son equipos visuales que nos permiten monitorear secuencias complejas. Son utilizadas como elementos de alarma visual o acústica cuando ocurre alguna situación de emergencia.

Las torretas de señalización 8WD4 pueden ser conectadas directamente al cable amarillo AS-i usando un elemento adaptador; además, pueden combinar un máximo de cuatro elementos de señalización distintos ya sean ópticos o acústicos, los cuales se montan fácilmente.

Ventajas:

• Integración uniforme y consistente en SIMATIC PCS 7

• Bloques estandarizados para una fácil integración y un funcionamiento óptimo

• Mejora de la transparencia del proceso gracias a una mayor densidad de información en el sistema de control

• Parametrización y diagnóstico con SIMATIC PDM

Capacidad modular y de comunicación

Nuestra amplia gama de contactores también ofrece la solución ideal para aplicaciones especiales.

Nuestros contactores monofásicos 3RT23 de AC ahora se pueden utilizar, por ejemplo, para la conmutación de circuitos de calefacción de más de 50 A con una anchura de montaje de sólo 45 mm.Ofrecemos el contactor de 4 polos 3RT25 para su aplicación en motores de grúa o como protección de frenado.

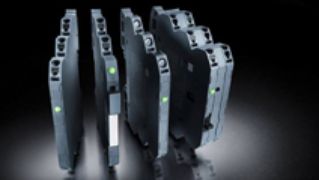

Nuestros relevadores de acoplamiento de hasta 15 kW o 20 HP, con sus bobinas de energía optimizadas, pueden ser controlados directamente por el PLC.

La nueva serie contactor 3RT2 está disponible para los circuitos principales y auxiliares con terminales de tornillo, bornes de resorte o terminales de anillo.

Para aplicaciones con condiciones ambientales exigentes, también ofrecemos nuestraos contactores para aplicaciones ferroviarias con las conexiones de resorte a lo largo del equipo, rango extendido de temperatura de hasta 70 ° C y un rango de operación de bobina extendida hasta 18.5 kW/25 HP.

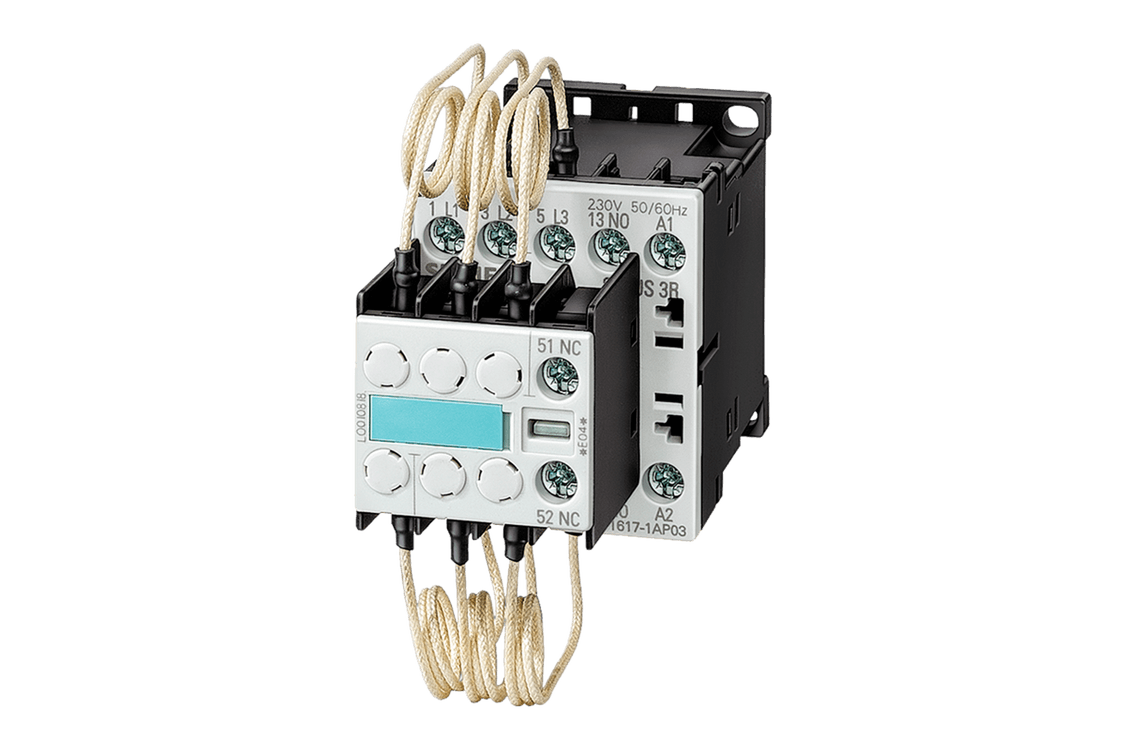

Ofrecemos contactores 3RT16 para capacitores para la corrección de factor de potencia.

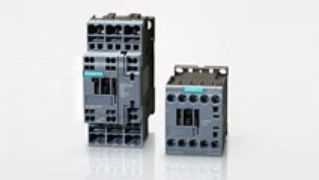

El contactor de potencia adecuado para cada aplicación

Con una amplia gama de contactores de potencia para maniobras con motores de conmutación se pueden cubrir muchas aplicaciones - de hasta 250 kW o 300 HP a 460 V. En tamaños S00 a S12.

Además contactores estándar de 3 polos, hay también contactores de vacío, relés de acoplamiento para la conexión óptima  hacia las salidas de los controladores, relés de potencia de 4 polos y contactores miniatura para el rango de potencia de hasta 4 kW/5 HP.

Los nuevos contactores 3RT2 en tamaños S00 y S0 son particularmente flexibles. Además de las conexiones de tornillo, los dispositivos también están disponibles con conexiones de terminal de anillo o de resorte. Los interruptores auxiliares para S00 y S0 se pueden instalar para cualquier tamaño.

La versión de UC puede controlar tanto AC o DC y al mismo tiempo  reduce el consumo de energía de las bobinas. Dos contactos auxiliares ya están integrados en los contactores de tamaño S0 que ofrecen aún mayor seguridad de contacto.

Una característica especial: contactores del tamaño S00 y S0 se pueden utilizar para configurar inversores o arrancadores estrella-delta simplemente conectando módulos de función. Estos también pueden ser equipados con la interfaz AS-i o IO-Link como una opción, lo que reduce significativamente el cableado del circuito de control.

En cuanto a la ingeniería de seguridad, los contactores de la serie 3RT2 también ofrecen algunas nuevas características, por ejemplo, utilizando el conector de seguridad, se pueden configurar soluciones en materia de seguridad para PLe según ISO13949-1 o SIL 3 según IEC62061 - sólo se tiene que conectar el conector de seguridad en los contactores y un contactor redundante se encontrará alambrado.

La respuesta al aumento de peligro potencialYa sea en las prensas, punzonadoras, máquinas de impresión o de procesamiento de papel: es decir, donde es importante mantener las manos del operador lejos del área de peligro para prevenir el riesgo de lesiones, la consola de mando a dos manos 3SB3 es la primera opción.

Ventajas:

• Diseño de metal extremadamente resistente para su uso en los entornos más agresivos

• El diseño de metal se puede adaptar con conexión a AS-interfaceSe puede entregar con dispositivos de control montados de fábrica, listos para la conexión

• Puede ser montado en una pared o en un soporteSistema de seguridad SIRIUS integrado para aplicaciones fail-safe

Los contactores auxiliares son dispositivos de conmutación y control de circuitos auxiliares, se utilizan para controlar, proporcionar señales y enclavar dispositivos y paneles de conmutación. No hace falta decir que los contactores auxiliares SIRIUS 3RH2 tienen denominaciones de conexión de acuerdo con el estándar y  utilizan un sistema de conexión que ahorra tiempo y costo – cumpliendo con los requisitos en campo.

Los contactores auxiliares 3RH2 y los contactores de motor del tamaño S00 son del mismo tamaño y tienen el mismo diseño visual, lo que representa una gran ventaja, sobre todo cuando se trata de accesorios.

Están diseñados para la operación de AC o DC y están disponibles con la tecnología de tornillo o resorte. La versión básica de los contactores auxiliares posee 4 polos, pero esto se puede ampliar hasta 8 polos con bloques de contactos auxiliares que se montan en la parte frontal.

Ingeniería eficiente con la mayor funcionalidad

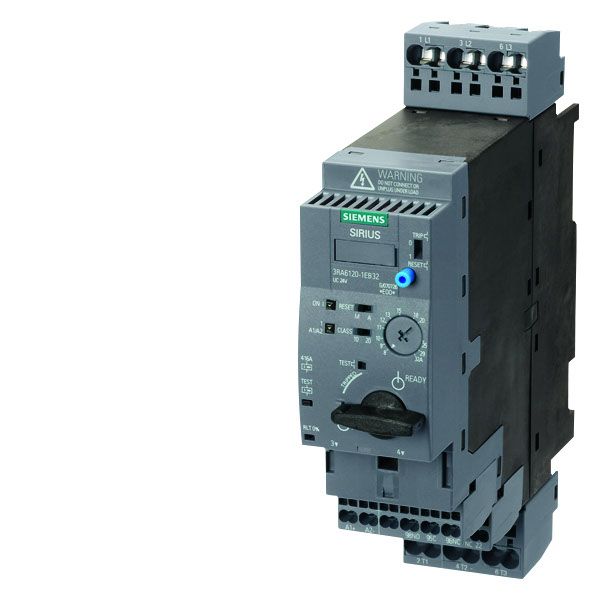

Los arrancadores compactos SIRIUS 3RA6 cumplen con todos los requerimientos actuales para configurar los alimentadores de carga. De esta forma, se obtiene una ganancia con el arrancador compacto debido a su alta funcionalidad, flexibilidad; reduciendo costos desde la configuración hasta la puesta en marcha.

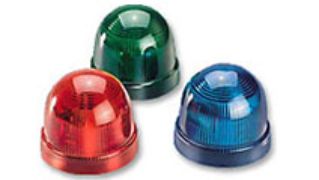

Resistente y de larga duración Las lámparas de señal integrada se utilizan para señalización visual y pueden ser conectadas directamente en la máquina. Están disponibles en colores rojo, amarillo, verde, azul y transparentes con un diámetro de 70mm.

Su diseño especial asegura una emisión de luz radiante tanto vertical como lateralmente. Vienen equipadas con lámparas de filamento o con LEDs de larga duración.

Ventajas:

• Resistente a golpes y vibraciones

• Todas las lámparas poseen un grado de protección IP65

• Elección de luz continua, luz intermitente o luz de faro

El voltaje correcto para cada aplicación

Los transformadores y las fuentes de alimentación SIRIUS  son equipos que ocupan muy poco espacio gracias a su diseño compacto. Con una gran duración y confiabilidad proveen el voltaje adecuado para cada una de las diversas aplicaciones posibles. Habiendo ganado varios reconocimientos, nuestros transformadores y fuentes de alimentación pueden ser utilizados alrededor del mundo . También hay disponible un alimentador para PLC.

 Pedal de seguridadPara cualquier momento que el operador necesite tener ambas manos disponibles los switches de pedal 3SE2 son la solución ideal. Los clientes pueden escoger entre dos modelos distintos: con carcasa de plástico o metálica. Los dispositivos de uno o dos pedales están disponibles con o sin cubiertas protectoras y, dependiendo de la aplicación, están disponibles en versiones sin enclavamiento o con enclavamiento.

Ventajas:

• Hasta 4 contactos por interruptor para más comandos de control
• Cubierta protectora resistente para una óptima protección operativa
• Botones del pedal con carcasas moldeadas como una solución rentable para condiciones ambientales menos severas.

El interruptor operado magnéticamente SIRIUS 3SE6 está diseñado para la conexión a equipos de protección móvil (capuchas, aletas, puertas, etc.) La evaluación se realiza a través de un relevador de seguridad o la conexión a un sistema de bus.

Los interruptores magnéticos de seguridad sin contacto 3SE6 6 se caracterizan por su diseño cerrado con un alto grado de protección IP67. Por lo tanto son especialmente adecuados para áreas sujetas a condiciones de contaminación, limpieza o desinfección.

Ventajas:

- Protección a prueba de manipulaciones de las puertas

- Ocupa poco espacio gracias a las dimensiones mínimas de empaque

- Se puede lograr una categoría 4 según la norma EN 954-1 utilizando un sistema de conmutación

La temperatura de medios sólidos, líquidos y gaseosos representa el parámetro medido con mayor frecuencia en aplicaciones industriales. Entre otras cosas porque los relevadores de monitoreo de temperatura SIRIUS sirven como dispositivos ideales para la protección del sistema, ya que se encargan de monitorear las temperaturas de proceso de forma confiable, así como la temperatura dentro de gabinetes eléctricos o motores - si es necesario, incluso hasta tres sensores a la vez.

Existe disponibilidad de versiones analógicas y digitales para satisfacer diversas necesidades.

Están disponibles  versiones también con interfaz IO-Link para la conexión con el control.

Obtenga más información sobre IO-Link: www.siemens.com / io-link

Ventajas:

Alta  confiabilidad operacional y ahorro de tiempo

• Fácil parametrización

• Terminales de conexión tipo tornillo y resorte para hacer más confiable y rápido en cableado.

Ahorros en costos

• Eliminación de controladores de temperatura caros empleando relevadores digitales para el control de 2 a 3 puntos Alta disponibilidad del sistema

• Sustitución de dispositivos sin cables gracias a las terminales extraíbles

• Rápido diagnóstico del sistema gracias a la visualización de mensajes de falla en la pantalla

• Conexión al control a través de IO/Link

El nuevo interruptor electrónico de seguridad sin contacto para equipo de protección se basa en la tecnología sin contacto con tecnología RFID,  ofrece protección contra interferencias y manipulación. El interruptor de seguridad es resistente a vibraciones con agente resistivo de limpieza en caja de plástico y alto grado de protección hasta IP69K está dimensionado para una larga vida útil en condiciones ambientales extremas.

Aspectos destacados:

Control fiable de equipo de protección en el nivel de seguridad más alto, incluso con la aplicación de múltiples interruptores conectados en serie

Ventajas:

- Amplia protección contra la interferencia y manipulación gracias a diversas versiones de codificación

- Alto nivel de seguridad gracias a la compatibilidad con unidades de evaluación de seguridad (por ejemplo, SIMATIC PLC, SIRIUS 3TK28 o 3RK3)

- Múltiples switches RFID se pueden conectar de forma conjunta en el mismo circuito de seguridad ya que cuentan con funciones de supervisión de fallo transversal integrado, rotura de cables y de tensión externa.

-Bajos costos de inversión, ya que sólo 1 interruptor se requiere para las aplicaciones de seguridad hasta PL e según EN 13849-1 y SIL 3 según IEC 61508/62061

- Larga vida útil gracias a la conmutación sin desgaste- El aumento de la disponibilidad del sistema gracias a funciones de diagnóstico integrales

- Robusto y resistente a los agentes de limpieza: Grado de protección hasta IP69K

- A prueba de vibraciones gracias a un enganche magnético opcional de hasta 18N

- Ideal para máquinas de procesamiento de metales y sistemas gracias a la tecnología no magnética (RFID)

Fácil montaje y mantenimiento:

- Agujeros de fijación universales, que se puede montar en cualquier lado

- Perfectos como tope con puertas pequeñas y medianas

- Rápido ajuste gracias a un mayor desplazamiento de conmutación en comparación con switches mecánicos

- De fácil intercambio - gracias al micrómetro  estándar y boreholing internos como con los switches accionados magnéticamente SIRIUS 3SE66/67

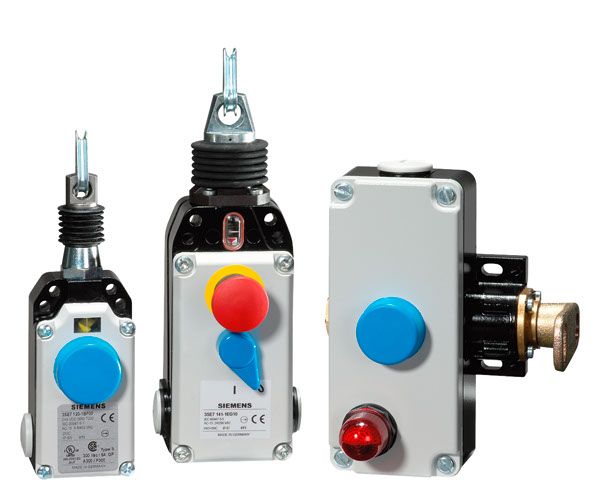

Cada situación bajo control

El interruptor accionado por cable 3SE7 se utiliza siempre de grandes áreas que tienen bandas transportadoras o sistemas de suministro, los cuales deben ser monitoreados, por ejemplo: atascamiento de papel en las prensas de impresión, sobrecargas en los transportadores.

Distancias de hasta 100 m se pueden asegurar con un solo interruptor. Con el interruptor accionado por cable,usted tiene control inmediato de la situación.

Ventajas:

• Las funciones de control y de paro de emergencia siempre están al alcance inmediato

• Sistema completo para cada necesidad y para un enrutamiento de hasta 2 x 50 m de longitud

• Enclavamiento simple

• Aplicaciones de seguridad con SIRIUS Safety Integrated

• Visualización de la señal a larga distancia utilizando la innovadora tecnología LED: Visibilidad de más de 50 m

• Interruptores de cable que funcionan sin enclavamiento y con retención de acuerdo con la norma EN ISO 13850 - completa la función de paro de emergencia con contactos de apertura positiva

Detección de movimiento con seguridad

Los switches de límite SIRIUS 3SE5 se pueden adaptar a casi todos los requerimientos industriales del día a día y ofrecen una serie de ventajas. Estandarización, sus funciones y diseño modular hacen que la selección sea sencilla. Contamos con switches y versiones de drives que cumplen cualquier deseo de aplicación. La instalación, el cableado y el mantenimiento pueden ser resueltos de manera más eficiente

La configuración del tablero de control más económica y confiable

Los arrancadores compactos SIRIUS 3RA6 son una innovación a la gama SIRIUS. Como un alimentador de motor universal IEC / EN 60947-6-2, el arrancador compacto combina la funcionalidad de un guardamotor, contactor y relevador  de estado sólido de sobrecarga . Puede ser utilizado en todas las aplicaciones que envuelvan arranque directo de motores de inducción de hasta 32 A (aproximadamente 15kW/400V o 20 HP a 460 V).

Ventajas:

• Diseño compacto, lo cual ofrece ahorro en espacio y en el cableado del gabinete de control

• Tecnología de conexión de resorte y tipo tornillo lo cual brinda flexibilidad en el uso

• Terminales reemplazables (cableado permanente) que facilita el montaje y el reemplazo.

• Una amplia gama de aplicaciones de hasta 32 A (aproximadamente 15kW/400V o 20 HP a 460 V) puede ser implementada con solo 3 rangos de voltaje y 5 ajustes de rangos.

• El voltaje y los ajustes de rangos mantienen un número bajo de variables (sólo 5 números de parte distintos para el rango de hasta 32 A)

•” Kits de control” opcionales, que hacen fácil el cableado y la prueba de rotación del motor.

• Auto reinicio después de la sobrecarga, así mismo hace una clara diferencia para la señalización de sobrecarga y corto circuito

• Asegura la disponibilidad de la planta integrando funcionalidad como protección a soldadura de los contactos principales y cuenta con un LED de señalización al llegar al final de su vida útil de servicio.

Los equipos de detección SIRIUS son la base ideal para sistemas conectados a la red de la planta. Sus componentes pueden ser fácilmente integrados a AS-interface. La razón es sencilla: todos los componentes son completamente compatibles de acuerdo a IEC 62026-2 con los estándares AS-interface, por ejemplo, maestros, esclavos, paquetes de potencia, etc., y pueden ser operados conjuntamente con el cable amarillo de la AS-interface. Nosotros podemos proporcionarle todos los componentes necesarios para establecer una red confiable.

Ventajas:

Nuestra nueva generación de switches facilita la conexión fácil y rápida a la red AS-interface.

• Todos los componentes ASIsafe están integrados dentro de la carcasa

• La conexión al sistema AS-interface es a través de un conector M12

• La integración de un switch de limite con seguro a la red AS-i significa que el cable de datos tiene un requerimiento de corriente < 170mA

Además de una amplia gama de componentes que usted puede montar por si mismo con facilidad, rapidez y fiabilidad, le ofrecemos combinaciones de contactores pre-ensamblados - con bobinas AC y DC.Los conjuntos de contactores están completamente montados, probados y diseñados para combinar óptimamente con otros componentes del sistema modular SIRIUS, tales como: interruptores, relés de sobrecarga, relés de vigilancia de corriente, etc. Esto reduce el tiempo y los costos para la ingeniería, montaje y cableado.Para una mayor flexibilidad de aplicación, estos conjuntos están también disponibles en tamaños S00 y S0 con conexiones de resorte.

Auto-ensamble, nunca fue más fácil

Aparte de los dispositivos pre-ensamblados, las combinaciones de contactores también pueden ser creados por el usuario. En tamaños S0 y S00, hay una característica especial que hace que el montaje sea posible casi sin la necesidad de cableado: El uso apropiado de los módulos de función plug-in para el montaje de los contactores incluyen funciones de temporizador o enclavamientos eléctricos, incluso, ensambles reversibles o ensambles estrella-delta, por ejemplo, se pueden implementar de forma rápida y fácilmente - sin necesidad de cableado de control adicional, circuito de protección o priorización del circuito.

Aparte de los conjuntos pre-ensamblados, combinaciones de contactores también pueden ser creados por el usuario.

En combinación con los contactores de la nueva serie 3RT2, esto es particularmente fácil: Considerando que para el circuito principal los kits de cableado están disponibles tanto para bornes de tornillo y terminales de resorte.

Módulos de función que se pueden conectar a los contactores para obtener información relevante del equipo de control: De esta manera los módulos de función cubren las funciones de temporizador, arranque directo, inversión y estrella-delta.

Relevadores enchufables

Los relevadores acoplables enchufables están disponibles ya sea como equipos completos o como módulos individuales, para su ensamble o como sustitución de una parte. Su rango se divide en tres tipos: RT, PT y MT.

Ventajas:

• Cableado sin necesidad de herramientas y conexión a prueba de vibraciones gracias a sus terminales de resorte.

• Base con una separación adecuada para el cableado

• Capacidad de interrupción probada a 14 V CA y 13 V CD• Voltajes de embobinado disponibles: 24 V CD, 24 V CA, 115 V CA y 230 V CA

• Contactos recubiertos con oro y plata para una interacción óptima con controles eléctricos

Montaje simple

Nuestra línea de switches con bisagra es una ampliación a la línea de switches de límite para el monitoreo de equipos de protección tales como puertas y cubiertas. Gracias a la conexión sólida entre el switch y la bisagra de la puerta de protección, estos switches mecánicos brindan la máxima protección contra la manipulación.

Ventajas

 • Monitoreo a prueba de manipulación

• Montaje fácil usando modelos con bisagras integradas

• Actuación directa a través de la bisagra de la puertaAmplia flexibilidad debido a su diseño modular de cada uno de sus módulos

En muchas industrias tales como la manufacturera, de procesamiento, de transporte y de almacenamiento de combustibles, se crea un entorno de gases, vapores o niebla. Otros procesos crean polvo de combustible, esto en conjunción con una atmósfera explosiva cuando se combina con el oxígeno del aire, lo cual puede resultar en una explosión.

Para garantizar el más alto nivel de seguridad en estas áreas, las legislaciones de casi todos los países han desarrollado obligaciones de acuerdo a sus leyes, regulaciones y estándares, las cuales cumplen totalmente nuestros switches.

Integración y automatización a través de enlace con AS-interface

 Los arrancadores compactos SIRIUS 3RA6 pueden ser integrados o automatizados simplemente conectando el modulo opcional  para AS-i .El cable amarillo de dos hilos AS-i puede ser usado para transmitir mensajes de estado y diagnósticos del arrancador compacto 3RA6 al controlador de una forma muy sencilla y con un cableado mínimo.

Ventajas:

• AS-interface reduce considerablemente el cableado de la parte de control

• Integración extremadamente sencilla en AS-interface, así como la instalación opcional de modulo AS-i, no necesita herramientas

• El módulo AS-i con tecnología A/B habilita la conexión de hasta 62 arrancadores SIRIUS.

• Asignación estándar de las entradas y salidas para no saturar el software de programación

• Diferentes módulos AS-i disponibles:Con 2 entradas locales para un paro de seguridadCon 2 entradas externas libresCon una salida y una entrada libresCon 2 salidas externas libres

• Integración en Totally Integrated Automation

Los arrancadores compactos SIRIUS 3RA6 con IO link proporcionan una conexión punto a punto en el nivel de control. Diagnostica datos –como el fin de la vida de servicio, posición final, etc.– los cuales no sólo se indican en el dispositivo, sino que se transfieren a un nivel superior de control a través de IO link. Alta disponibilidad del sistema y reducción del cableado del circuito de control.

 Ventajas:

• Bastante información de cada equipo en el tablero de control

• Alta densidad de información de hasta 4 arrancadores (arrancadores reversibles y directos) en una sola línea estándar.

• Control desde la puerta del tablero gracias al panel de operación (opcional)

• Configuración fácil y estandarizada a través de Port Configuration Tool en STEP7

• Integración y automatización totalmente integrada

Para una distribución altamente eficiente de la energía

Los arrancadores compactos SIRIUS 3RA6 utilizan un sistema de alimentación precableado con conexiones tipo tornillo o resorte conectadas al circuito principal.

La barra PE se encuentra instalada de forma que el cable del motor puede estar conectado directamente al sistema de distribución de energía, reduciendo el trabajo de ingeniería, espacio y requerimientos para el cableado.

Los guardamotores también pueden ser conectados mediante un adaptador en el sistema de alimentación del SIRUS 3RA6. Si usted desea combinar el SIRUS 3RA6 con el último sistema de alimentación del SIRUS 3RV19, simplemente se necesita una expansión especial (opcional) para su ensamble rápido y sencillo.

El sistema de alimentación asociado al 3RA6 constituye la base para una alimentación y distribución conveniente y uniforme.

Ventajas:

• Reduce el cableado en el circuito principal

• Ensamble muy sencillo para una conexión  y desconexión simple de arrancadores compactos

• Conexión directa de la alimentación del motor a través de la barra integral PE

• Terminales removibles que facilitan el remplazo de los arrancadores compactos SIRIUS- sin necesidad de desconectar el cableado del circuito principal• Se tiene una sección transversal de 70 mm2 para el paso de los cables de alimentación

• Los módulos de expansión permiten conexión de varios elementos hasta llegar a una longitud de 1.2 m.

• Interacción armónica de todos los componentes gracias a su perfecta integración.

Los contactores tripolares 3RT son equipos, que tienen como función la conexión y desconexión, son empleados en arrancadores a tensión plena y a voltaje reducido.

Ventajas:

•Eliminación del cableado, mediante sus módulos de conexión 3RA30 millones de maniobras mecánicas y 10 millones de maniobras eléctricas

•Operación máxima a 60 °C

•Todos los accesorios son enchufables

•Conexión a PLC por medio de módulos de interfaces

Alta calidad y Confiabilidad

• En la técnica de mando

• Elevada vida útil mecánica

• Hasta 15 millones de maniobras en S0

• S2 hasta 10 millones de maniobras

• Larga vida eléctrica

• Fácil mantenimiento

• Disponibilidad de las piezas de repuesto

• Conexión de bobina tanto superior, inferior y diagonal

• Mismos accesorios adosados en los tamaños S0 al S3

• Seguridad en el servicio

• Sencillez en el manejo

• Compacto en su forma

• Accesorios enchufables

¡Características que hacen la diferencia!

Contactores Tripolares 3TF

 Los contactores tripolares en aire para corriente alterna trifásica, se emplean para mandos eléctricos , especialmente en los casos en que sea necesaria una elevada frecuencia de operación.

La aplicación más adecuada es de conexión, desconexión y control de motores trifásicos hasta 500 HP. 460V, 60Hz, o de circuitos eléctricos de corriente alterna hasta 820A de intensidad de corriente permanente  a 600V y 60Hz

Descripción:

Accionamiento a.c. y c.c.

lEC 947, DIN EN 60947 (VDE 0660)

Ejecución:

Los contactores 3RT1 son resistentes a los efectos del clima y están asegurados contra contactos involuntarios, según DIN VDE 0106, parte 100. Los contactores 3RT1 disponen de conexiones por tornillo o de latécnica de conexión por resorte Cage Clamp.

En el cuerpo de los contactores del tamaño S00 se encuentra integrado un contacto auxiliar. En los tamaños S0 hasta S3 sólo contienen vías de corriente principales. Todos los contactores pueden ampliarse con bloques de contactos auxiliares.

Los contactores del tamaño S3 tienen bornes de caja extraíbles para las conexiones de conductores principales. Ello hace posible la conexión de terminales de cable en anillo o de platinas.

Fiabilidad de los contactos

Cuando se hayan de conectar tensiones ≤ 110V e intensidades ≤100 mA, se deberán emplear los contactos auxiliares de los contactores 3RT1 o bien de los contactores 3RH11, los cuales garantizan una elevada seguridad de contacto. Estos contactos auxiliares son apropiados para circuitos electrónicos con intensidades ≤1 mA con una tensión de 17 V.

Protección contra cortocircuito de los contactores

Para la protección contra cortocircuito de los contactores sin relé de sobrecarga, véanse los datos técnicos. Para el tamaño S00 sirve la protección de fusible 20 A, más allá del tipo de coordinación “2”; es al mismo tiempo una protección resistente a la fundición. Para la protección contra cortocircuito de los contactores con relé de sobrecarga, en el montaje de derivaciones de consumidores sin fusibles se deberán elegir combinaciones de interruptores automáticos y contactores.

Protección de motor

Para la protección contra sobrecarga, se pueden montar relés de sobrecarga 3RU11 en los contactores 3RT1. Los relés de sobrecarga se piden por separado.

Limitación de sobretensión

Todos los contactores 3RT1 podrán conectarse posteriormente con Elementos RC o con varistores para amortiguar las sobretensiones de desconexión de la bobina. Asimismo se pueden emplear también diodos o combinaciones de diodos (combinación de diodo de limitación y diodoZ para tiempos breves de desconexión). Los contactores del tamaño S00 tienen espacio para enchufar los limitadores de sobretensión por la parte frontal.

En los contactores de los tamaños S0 hasta S3, se pueden enchufar varistores y elementos RC bien por arriba o por abajo, directamente en las conexiones de la bobina.

Las combinaciones de diodos sólo se pueden enchufar por arriba (por razón de polaridad). El sentido de enchufe viene predeterminado por una codificación.

Los contactores de acoplamiento se suministran según la ejecución, sinconexiones o bien conectadas en serie con varistor o diodo.

Indicación

Los tiempos del retraso de apertura de contacto, de cierre y de retraso de cierre del contacto de apertura, aumentarán cuando las bobinas de contactor estén amortiguadas contra picos de tensión (diodo de limitación desde 6 hasta 10 veces; combinaciones de diodo: 2 hasta 6 veces; varistor: +2 hasta 5 ms).

Bloques de contactos auxiliares

Los contactores 3RT1 se pueden ampliar, dependiendo de cada aplicación, con diterentes bloques de contactos auxiliares: Tamaño S00

Los contactores con un contacto de cierre (NA) como contacto auxiliar, con técnica de conexión por tornillo o por resorte (Cage Clamp), No. característico 10E, se pueden ampliar con bloques de contactos auxiliares, según DIN EN 50012. Los No. característicos11E, 22E, 23E y 32E que se encuentran en los bloques de contactos auxiliares sirven para los contactores completos. Estos bloques de contactos auxiliares no pueden combinarse con contactores que tengan un contacto de apertura en el equipo, No. característico 01, dado que éstos están codificados.

Todos los contactores del tamaño S00 con un contacto auxiliar, No. Característico 10E ó 01, y los contactores con 4 contactos principales, se pueden ampliar con bloques de contactos con los No. Característicos 40 hasta 02 en contactores con 3 ó 5 contactos auxiliares (los contactores con 4 contactos principales: 2 ó 4 contactos auxiliares), según DIN EN 50 005. Los números característicos que se encuentran en los bloques de contactos auxiliares sólo sirven para los interruptores auxiliares montados.

Los bloques de contactos auxiliares de 1 ó 2 polos con posibilidades de conexión por arriba o por abajo, hacen posible, especialmente en el montaje de derivaciones, que el cableado sea sencillo y claro. Estos bloques de contactos auxiliares sólo se ofrecen con conexión por tornillo.

Todas las variantes de contactos auxiliares mencionadas se pueden fijar por abroche en la apertura prevista en la parte frontal de los contactores. Para desmontarlos, el bloque de contactos auxiliares tiene una palanca de desenclavamiento en el centro.
