Het eenvoudig te configureren servodrive systeem

SINAMICS S210

Met deze regelaar, speciaal ontworpen voor servomotor SIMOTICS S-1FK2, biedt Siemens een nieuw servodrive systeem voor vermogens van 50W tot 7kW. De regelaar heeft standaard geïntegreerde veiligheidsfuncties aan boord en is zeer eenvoudig te configureren. Verbinding met de bovenliggende besturingslaag gaat via PROFINET. Naast inbedrijfname via Startdrive in TIA-Portal bestaat de mogelijkheid om dit te doen met de geïntegreerde webserver, waarbij de One Button Tuning een verademing is. Tot slot kan de design prijs winnende servomotor SIMOTICS S-1FK2 kleine belastingen hoog dynamisch bewegen en medium tot zware belastingen uiterst precies.

Configureer en bestel de SINAMICS

Configureer direct online

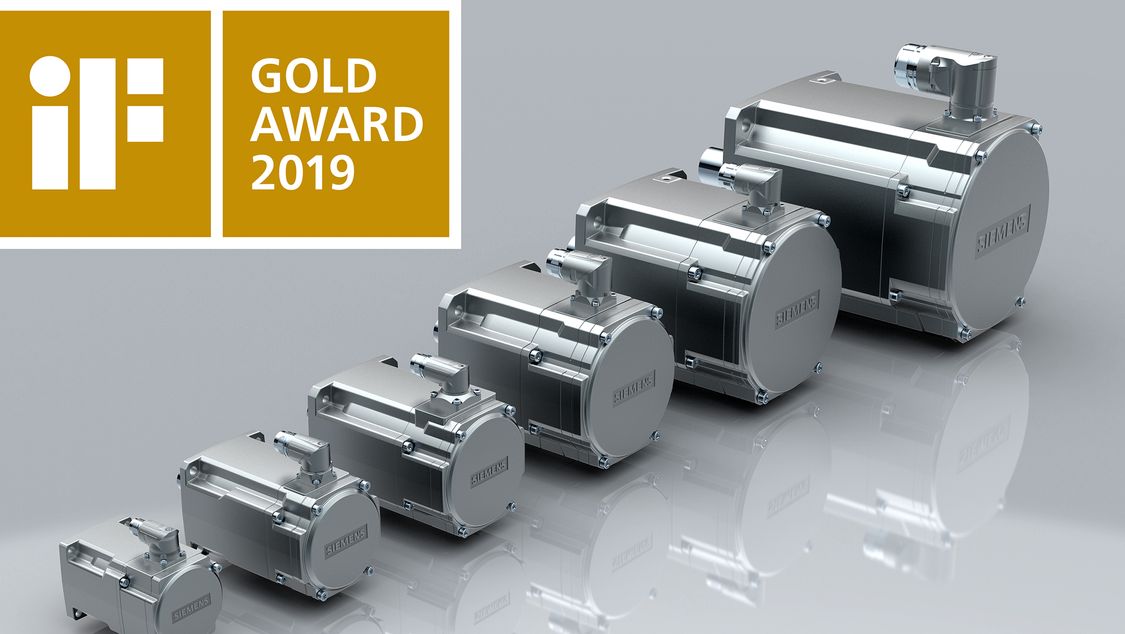

IF Product Design Award Gold 2019 voor de SIMOTICS S-1FK2

"It is truly astounding to see the technical significance of every detail and every component of the servo motor series and the distinctive design language is highly impressive. The functions are flexible since the appearance remains entirely unchanged when the motors are combined. The stylish and well-designed interface enhances the elegance of the Siemens brand. Simply brilliant!" (Citaat van de IF Award uitspraak)

Sterke punten Belangrijkste toepassingen van het S210 servodrive systeem zijn machines voor verpakken, verplaatsen en verwerken van hout en keramiek alsmede digitaal printen.

De interactie tussen regelaars en motoren is essentieel voor de mechanische engineering.

SINAMICS S210 servoregelaar en SIMOTICS S-1FK2 met OCC

SINAMICS S210 - Het eenvoudig te configureren servodrive systeem

Download brochure

Sterke punten Belangrijkste toepassingen van het S210 servodrive systeem zijn machines voor verpakken, verplaatsen en verwerken van hout en keramiek alsmede digitaal printen.

Veelzijdig

De S210 is een flexibel veelzijdig systeem
In combinatie met de technologie objecten
in de bovenliggende besturing zijn veel voorgeprogrammeerde motion taken mogelijk
De SINAMICS S210 heeft een geïntegreerde PROFINET
communicatieinterface voor het aansluiten van een
besturing

Precies

Lage massatraagheid en hoge overbelastingscapaciteit van de motor
Hoge resolutie encoder met snelle scan
Korte draaicycli bij zware belastingen mogelijk

Veilig

Safety Integrated
Geïntegreerde veiligheidsfuncties STO, SBC, SS1 en optioneel SS2, SOS, SLS, SSM, SDI, SLA en SBT.
Naadloze implementatie van veiligheidsfuncties in overeenstemming met SIL2 (EN 61508) en PLd (EN ISO 13849-1)

Tutorial De eenvoudige en veilige servodrive met hoge prestaties

Inbedrijfname van de SINAMICS S210 en SIMOTICS S-1FK2 in slechts enkele stappen via webserver met One Button Tuning

Doe ervaring op en krijg snel resultaat – We laten het u zien

De regelaar speciaal ontworpen voor de nieuw ontwikkelde SIMOTICS S-1FK2 motoren in vermogens van 50W tot 7kW is voorzien van geïntegreerde veiligheidsfuncties en maakt een snelle configuratie en inbedrijfname mogelijk met ingebouwde webserver met One Button Tuning of via Startdrive in TIA Portal. Verbinding naar de bovenliggende besturing loopt via PROFINET.

Volg stap voor stap hoe een S210 aan te sluiten op een technologieobject

Verbinden van SINAMICS S210 aan een SIMATIC technologie object

Tutorial: Het aansluiten van een SINAMICS S210 servodrive aan een technologieobject van een SIMATIC besturing, gebruik van een besturingspaneel ter controle van de beweging van de as en optimalisatie van de besturing van de drive. (deel 26 van ‘Mister Automation Tips and Tricks with TIA Portal)

SINAMICS S210 in de TIA Selection Tool

Configuratie van de aandrijflijn inclusief de SIMATIC besturing.
SINAMICS S210 vermogensbepaling, configuratie en bestellen

Download offline version

Systeemoverzicht

*1) Geschikt voor firmware V5.1 SP1 en hoger. De uitgebreide veiligheidsfuncties hebben een aanvullende safetylicentie nodig.*
Vermogensrange	SINAMICS S210: 230 V 1 AC, 0.1 kW - 0.75 kW 400 V 3 AC, 0.4 kW - 7 kW (available soon) SIMOTICS S-1FK2: 0.05 kW - 0.75 kW 0.4 kW - 7 kW (available soon)
Koppelgebied	230 V 1 AC, 0.16 Nm - 2.4 Nm 400 V 3 AC, 1.3 Nm - 50 Nm (available soon)
Communicatie	PROFINET IRT, PROFIsafe, PROFIenergy
Veiligheidsfuncties	STO, SS1, SBC, SS2¹⁾, SOS¹⁾, SLS¹⁾, SSM¹⁾, SDI¹⁾, SLA¹⁾, SBT¹⁾
Inbedrijfname / engineering	Web server / Startdrive
EMC filter	Integrated (1AC 230 V: Class C2 / 3AC 400 V: Class C3)
Conformiteit	CE, EAC, RCM, KC, cULus
Motoraansluittechnologie	One-cable connection technology (OCC) with SPEED-CONNECT quick-release lock and rotatable, compact connector Permissible cable length: Up to 50 m
Mogelijke besturingen	SIMATIC S7-1500 / SIMATIC S7-1500 T-CPU / SIMOTION
Motorversies	• Version with low rotor moment of inertia (High-Dynamic) with shaft heights from 20 to 63 mm • Version with medium rotor moment of inertia (Compact) with shaft heights from 30 to 100 mm
Motoropties	Brake, multiturn and singleturn encoder, feather key, shaft sealing ring
