Monitorings- en bewakingsrelais

Monitoringsrelais

Monitorings- en bewakingsrelais van SIRIUS garanderen een betrouwbare machine- en systeembewaking zodat schade kan worden voorkomen. De stroommeetwaarden of diagnostische berichten worden standaard weergegeven op het display. Voor een eenvoudige koppeling met de besturing zijn de meeste bewakingsrelais ook beschikbaar met IO-link interface! Wij bieden monitoringrelais voor elektrische en mechanische variabelen en voor temperatuurbewaking. Daarnaast hebben wij het portfolio onlangs uitgebreid met een multifunctioneel monitoringsrelais voor gelijkstroom (DC) applicaties. Dit compacte relais heeft functies zoals meten, monitoren en data verwerking via Profinet. En speelt daarmee in op de groeiende markt voor gelijkstroom (accu) toepassingen.

Technische specificaties

Industry Mall

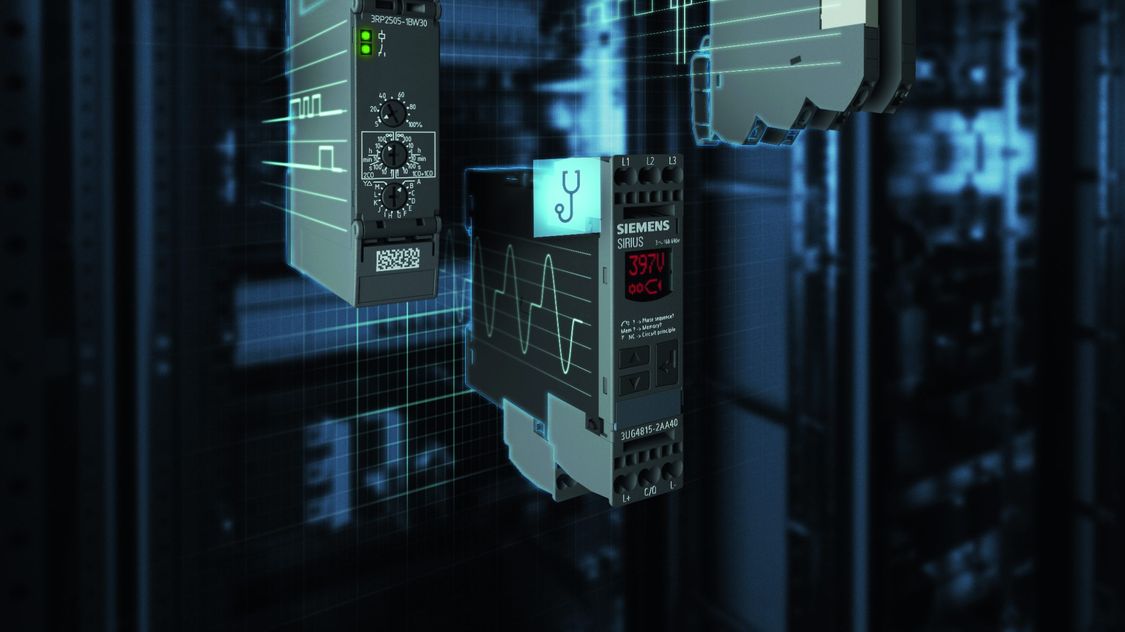

SIRIUS Monitoring- en bewakingsrelais – één serie voor elke applicatie

Ontdek meer over ons uitgebreide portfolio aan relais, bekijk bijvoorbeeld het nieuwe gelijkstroommonitoringsrelais 3UG5.

3UG5

Gelijkstroom (DC) Monitoring

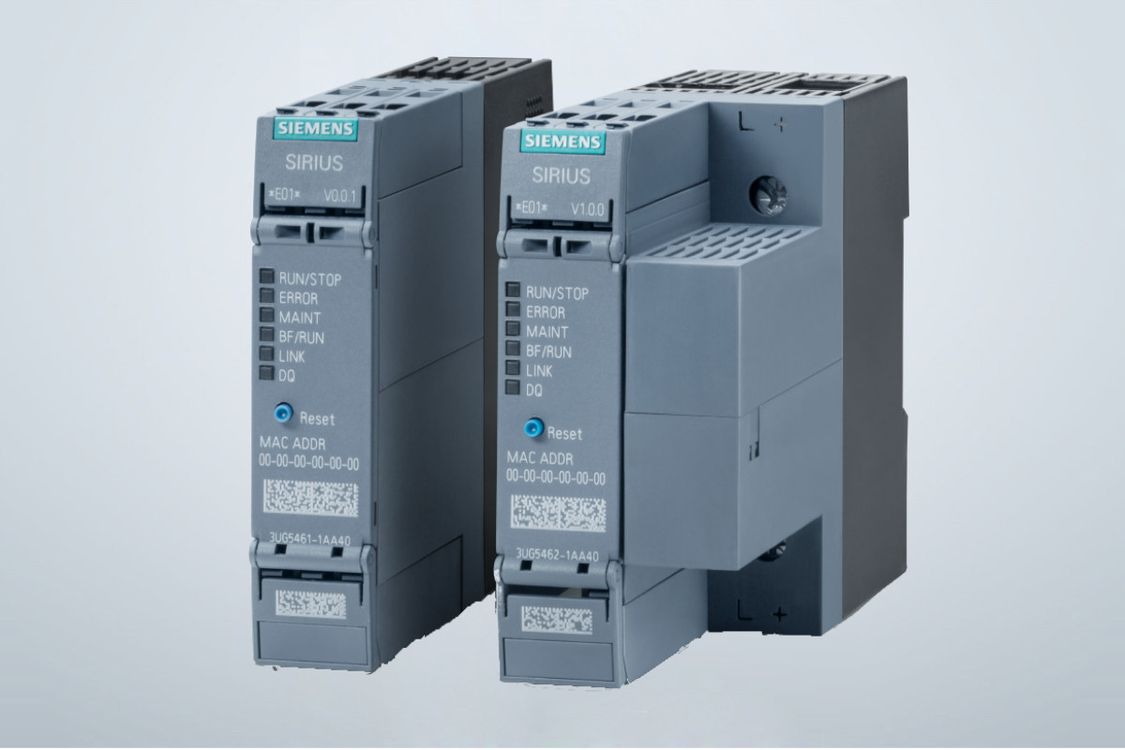

Gelijkstroom (DC) monitoringsrelais 3UG546

Het doel van de SIRIUS 3UG546 bewakingsrelais is het monitoren van gelijkstroomcircuits bij applicaties voor industriële toepassingen. Het relais bewaakt het gelijkstroomcircuit, de spanning en het vermogen, bij het overschrijden of onderschrijden van de ingestelde grenswaarden kan een uitgang worden geschakeld. Dit betekent dat stroom, spanning en vermogen afzonderlijk kunnen worden bewaakt.



Naast een gedetailleerde foutdiagnose kunnen geïntegreerde energieverbruiksmeters, bedrijfsuren- en schakelcyclustellers worden uitgelezen en gereset. Dit maakt het mogelijk om onderhoudswerkzaamheden aan het systeem te plannen of zelfs te voorspellen. Het relais kan de stroomrichting herkennen zodat bijvoorbeeld kan worden geregistreerd hoeveel energie in de batterij is opgeslagen, en hoeveel er is onttrokken.



Dankzij de Profinet communicatie is het mogelijk de SIRIUS 3UG546 bewakingsrelais digitaal te parametreren en te koppelen aan de automatisering. Zo kunnen meet- en foutwaarden en diagnoseberichten worden gecommuniceerd aan de controller of PG/PC. De grenswaarden kunnen betrouwbaar worden bewaakt via Profinet en/ of zonder Profinet via de relaisuitgang op de module, in het laatste geval is beperkte diagnose mogelijk via LED’s op de module.

De relais dekken een breed spanningsbereik van 0 tot 800 V DC. Voor het bijbehorende stroombereik zijn er twee versies: 2x8 A / 1x16 A en een uitvoering tot 63 A.

3UG4

Monitoren van fase, stroom, spanning, cos φ, actieve stroom, foutstroom, isolatiebewaking, niveau en toerental

SIRIUS 3UG4 bewakingsrelais voor elektrische en mechanische variabelen

Elektrische variabelen monitoren en bewaken:

De SIRIUS 3UG4 bewakingsrelais bewaken verschillende elektrische variabelen in onderliggende belastingsgroepen en bieden betrouwbare bescherming tegen schade aan de applicatie. De elektrische grenswaarden zijn vrij te parametreren voor een optimale flexibiliteit. Daarnaast zijn er verschillende aanpassingsmogelijkheden, zoals bijvoorbeeld tijdvertraging, voor naadloze integratie in uw systeem.

Fasevolgorde detectie is ook mogelijk zodat de applicatie niet verkeerd belast wordt, dit kan cruciaal zijn bij mobiele applicaties die extern gevoed worden. De bewakingsrelais bieden een duidelijke diagnose door middel van LED’s, een display of volledig geïntegreerd in de automatisering via IO-link. Met de IO-link variant kunnen natuurlijk ook parameters en actuele proceswaarden worden gecommuniceerd.



Mechanische variabelen monitoren en bewaken:

SIRIUS 3UG4 Niveaubewakingsrelais:
Verzorgen een betrouwbare monitoring op één of twee punten en geven alarmmeldingen bij overstroming of droogloop.

SIRIUS 3UG4 Toerentalbewakingsrelais:
Bewaken en monitoren de snelheid van motoren, assen of aangedreven wielen en worden bijvoorbeeld gebruikt om te detecteren of de nominale snelheid overschreden of nog niet bereikt is. De relais zijn ook geschikt voor alle functies waarbij een continu puls-signaal moet worden bewaakt. Optioneel zijn ook varianten met IO-Link communicatie beschikbaar.

3RR2

Monitoren van stroom, 3-fase. Direct te monteren aan de 3RT2 magneetschakelaars

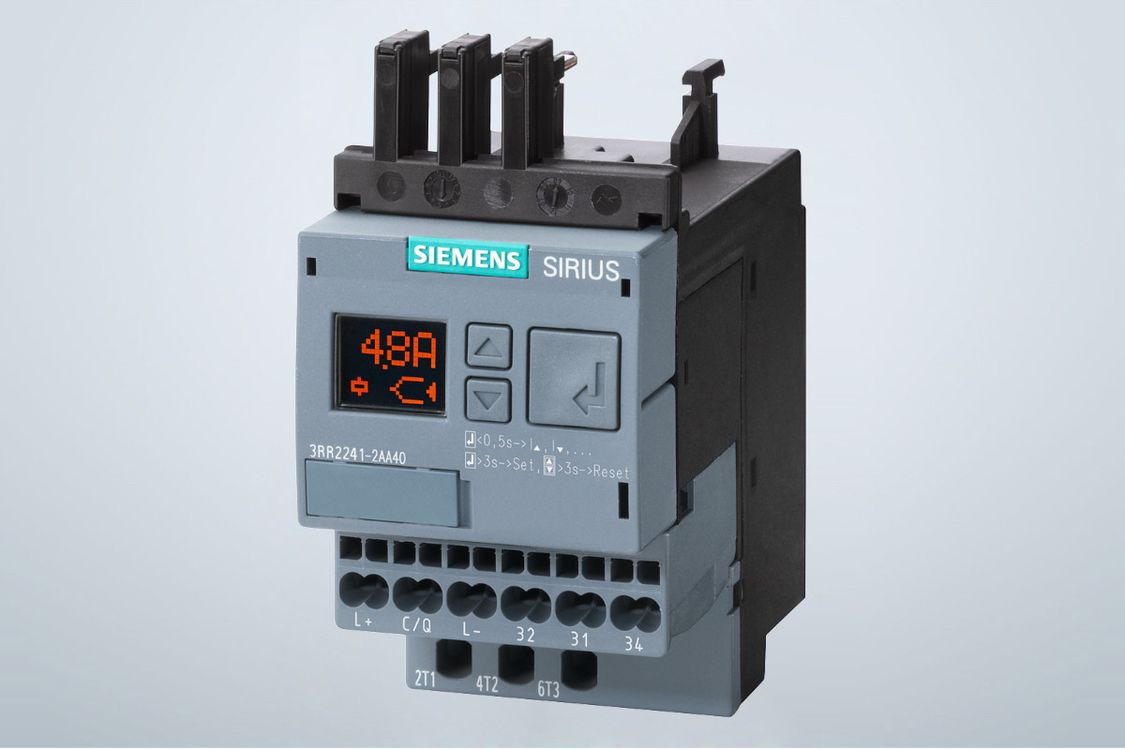

SIRIUS 3RR2 bewakingsrelais voor elektrische variabelen

De SIRIUS 3RR2 stroombewakingsrelais zijn niet alleen geschikt voor het bewaken van motoren of andere verbruikers, maar worden ook gebruikt voor optimale stroombewaking van het gehele systeem of het aangedreven proces. Zo kan bijvoorbeeld overbelasting van de voeding of de motor in een vroeg stadium worden herkend en gemeld. Het 3RR2 bewakingsrelais voor stroombewaking kan rechtstreeks aan de motorgroep worden gekoppeld. Hij wordt eenvoudig op de magneetschakelaar aangesloten of via de adapter op de DIN-rail. Optioneel zijn ook varianten met IO-Link communicatie beschikbaar.

3RN2

Thermistorbewaking tegen oververhitting van de motor

SIRIUS 3RN2 thermistor-motorbeveiligingsrelais

Thermistor-motorbeveiligingsrelais bieden voordelen in gevallen waarin stroomafhankelijke beveiliging met een motorbeveiligingsschakelaar of een overbelastingrelais niet de perfecte oplossing is: in bepaalde gevallen kan oververhitting optreden zonder te worden gedetecteerd door de thermische bewaking in de motorbeveiligingsschakelaar/ overbelastingrelais, bijvoorbeeld in het geval van zwaar starten, werking met frequentieomvormers of frequent schakelen, hard remmen of beperkte koeling. De 3RN2 thermistor-motorbeveiligingsrelais bieden een betrouwbare bescherming tegen oververhitting van de motor door de temperatuur op de thermisch kritische punten in de motor te meten, via een PTC. Ze bewaken direct de wikkelingstemperatuur van de motoren.

3RS2

Temperatuurbewaking

SIRIUS 3RS2 temperatuurbewakingsrelais

De 3RS2 temperatuurbewakingsrelais kunnen worden gebruikt om temperaturen in vaste, vloeibare en gasvormige media te meten. De temperatuur wordt verkregen door middel van sensoren in het medium. Signalen worden geëvalueerd door het apparaat en gecontroleerd op het overschrijden of onderschrijden van de ingestelde grenswaarden of binnen een ingesteld werkbereik (vensterfunctie).



De serie bestaat uit een analoog multifunctioneel relais dat kan worden ingesteld met DIP-switches en potmeters, en een digitale versie die intuïtief kan worden geparametreerd via een LCD-display.



De functie van het digitale relais kan draadloos worden uitgebreid met een sensor-uitbreidingsmodule via een SIL1-gecertificeerde infraroodcommunicatie-interface. Deze combinatie heeft drie weerstandssensoren, bijvoorbeeld voor het bewaken van grote driefase motoren en transformatoren. Alle digitale uitvoeringen hebben een machineveiligheidscertificaat volgens IEC 61508/62061 en ISO 13849 tot SIL 1 / PL c, temperatuurregeling systeem volgens EN 14597 en branders volgens EN 50156. Deze relais zijn ook beschikbaar met IO-Link communicatie.

3RS2

Temperatuurbewaking eenvoudig en slim met nieuwe temperatuurbewakingsrelais

  • Nieuwe productlijn 3RS2 voor de bewaking van de temperatuur van gassen, vloeistoffen en vaste stoffen in industriële en infrastructurele installaties
  • Bespaart kostbare installatieruimte dankzij smallere component behuizing
  • Combineren van functies reduceert het aantal uitvoeringen bij bestellen

Wij bieden gevarieerde bewakingsrelais, passend bij uw vereisten:

Video's over de functies van onze monitoring- en bewakingsrelais
