Flexibel en aanpasbaar aan uw behoeften
De intelligente keuze voor automatiseringsoplossingen in het lage en middelhoge prestatiebereik.
De Basic Controllers zijn de intelligente keuze voor compacte automatiseringsoplossingen met geïntegreerde communicatie- en technologiefuncties. Ze zijn verkrijgbaar in standaard- en failsafe uitvoeringen.
SIMATIC S7-1200 – Biedt flexibiliteit dankzij netwerkmogelijkheden
SIMATIC S7-1200 Basic Controllers zijn de ideale keuze als het gaat om het flexibel en efficiënt uitvoeren van automatiseringstaken in het lagere tot middelhoge prestatiebereik. Ze beschikken over een uitgebreid gamma aan technologische functies en geïntegreerde IO's en hebben een bijzonder compact en ruimtebesparend ontwerp.Indrukwekkende functionaliteit
Compacte afmetingen met geïntegreerde IO's en modulaire uitbreidingsmogelijkheden
Dankzij de vele uitbreidingsmogelijkheden kan de SIMATIC S7-1200 perfect worden afgestemd op de specifieke automatiseringstaak.
De geïntegreerde PROFINET-interface zorgt ervoor dat extra automatiseringscomponenten en het engineering framework TIA Portal perfect samenwerken.
Het modulaire concept maakt het eenvoudig om de controller uit te breiden zonder de fysieke grootte te veranderen.
Foutmeldingen worden in duidelijke tekst weergegeven in TIA Portal, op de HMI of webserver.
Efficiënte probleemoplossing en snelle foutlokalisatie met het nieuwe uniforme displayconcept verkorten de inbedrijfstellingstijd en minimaliseren de productiestilstand.
SIMATIC S7-1200 biedt u diagnosefunctionaliteit die al in het systeem is geïntegreerd, zodat er geen extra programmering nodig is.
Beveiligde CPU-toegang met kopieer- en know-how-beveiligingsfuncties
Voor de bescherming tegen ongeoorloofde wijzigingen van softwarecode- of proceswaarden is een hogere bedrijfsbeschikbaarheid vereist. Kennis-, kopieer- en toegangsbeveiliging voorkomen dat onbevoegden modules openen of dupliceren en beschermen uw algoritme en proces. Deze beveiligingsfuncties zijn geïntegreerd in de S7-1200 en TIA Portal.
Failsafe CPU's voor standaard- en veiligheidstoepassingen
De failsafe CPU is geschikt voor standaard- en veiligheidstoepassingen in de machine- en installatieautomatisering.
Safety Integrated biedt een verbinding met PROFIsafe-apparaten via PROFINET.
In de engineering-tool STEP 7 Safety Basic creëren gebruikers hun programma's met hetzelfde engineering- en besturingsconcept voor zowel standaard- als veiligheidsgerelateerde taken.
Technology Integrated: Geïntegreerde functies en flexibele aansluiting van aandrijvingen
Geïntegreerde technologische functies voor tel- en meettaken, regeling en motion control maken de SIMATIC S7-1200 tot een veelzijdig systeem dat perfect geschikt is voor tal van automatiseringstaken.
Dankzij de geïntegreerde PID-controllers kunt u fysieke variabelen (zoals kamertemperatuur) nauwkeurig en efficiënt aanpassen aan een specifieke streefwaarde.
Alle CPU's ondersteunen de trace-functie. Dit maakt het mogelijk om gebruikersprogramma's en motion-toepassingen op basis van een nauwkeurige diagnose te optimaliseren.
Efficiënte engineering in het TIA Portal
Het Totally Integrated Automation Portal (TIA Portal) biedt u onbeperkte toegang tot het volledige gedigitaliseerde automatiseringssysteem, van digitale planning tot geïntegreerde engineering en transparant bedrijf. De nieuwe versie verkort de time-to-market door verschillende voorzieningen, waaronder simulatietools, verhoogt de productiviteit van uw installatie door extra diagnose- en energiemanagementfuncties en biedt u meer flexibiliteit dankzij een verbinding met het managementniveau.
TIA Portal biedt flexibele cloud-oplossingen, virtuele inbedrijfstelling met een digitale tweeling, gecoördineerd teamwork in interdisciplinaire teams, meer transparantie en geïntegreerd energiemanagement.
Direct aan de slag met SIMATIC S7-1200
SIMATIC S7-1200 CPUs
De modulaire SIMATIC S7-1200 controller vormt de kern van ons aanbod voor eenvoudige, maar uiterst nauwkeurige automatiseringstaken. De SIMATIC S7-1200 controller is modulair en compact, veelzijdig, een veilige investering en is perfect geschikt voor een hele reeks toepassingen.
De S7-1200 Cpu's met 'Safety Integrated' verwerken zowel standaard-als veiligheidsgerelateerde taken. Een compact ontwerp met geïntegreerde IO, communicatie-interfaces die voldoen aan de hoogste eisen van de industrie en een reeks krachtige geïntegreerde technologische functies maken deze controller een integraal onderdeel van een uitgebreide automatiseringsoplossing.
Standaard CPUs voor eenvoudige tot gemiddelde taken
Alle CPU's kunnen worden uitgebreid met een extra signaalbord en maximaal 3 communicatie modules. Het aantal geïntegreerde IO's en extra signaalmodules verschilt afhankelijk van het type van de gekozen CPU.
S7-1200 - CPU 1211C
- 3 verschillende varianten beschikbaar
CPU 1211 DC/DC/DC
CPU 1211 DC/DC/Relais
CPU 1211 AC/DC/Relais
- 50 KB werkgeheugen / 1 MB Laad geheugen
- 3 snelle tellers (100 kHz)
- 6 DI /4 DQ geïntegreerd
- Uitbreidbaar met
- 1 signaalbord (SB)
S7-1200 - CPU 1212C
Meer geheugen, meer gïntegreerde IOs en meer uitbreidingsmogelijkheden in vergelijking met CPU 1211C
- 3 verschillende varianten beschikbaar
CPU 1212 DC/DC/DC
CPU 1212 DC/DC/Relais
CPU 1212 AC/DC/Relais
- 75 KB werkgeheugen / 2 MB Laad geheugen
- 4 snelle tellers (drie met max. 100 kHz; een met max. 30 kHz)
- 8 DI /6 DQ en 2 AI geïntegreerd
- Uitbreidbaar met:
- 1 signaalbord (SB)
- 2 signaalmodules (SM)
- 3 communicatie modules (CM)
S7-1200 - CPU 1214C
Meer geheugen, meer geïntegreerd IO's en meer uitbreidingsmogelijkheden in vergelijking met CPU 1212C
- 3 verschillende varianten beschikbaar
CPU 1214 DC/DC/DC
CPU 1214 DC/DC/Relais
CPU 1214 AC/DC/Relais - 100 KB werkgeheugen / 4 MB Laadgeheugen
- 6 snelle tellers (drie met max. 100 kHz; drie met max. 30 kHz)
- 14 DI /10 DQ en 2 AI geïntegreerd
- Uitbreidbaar met:
- 1 signaalbord (SB)
- 8 signaalmodules (SM)
- 3 communicatie modules (CM)
S7-1200 - CPU 1215C
Meer geheugen, additionele Ethernet poort en analoge outputs vergeleken met CPU 1214C
- 3 verschillende varianten beschikbaar
CPU 1215 DC/DC/DC
CPU 1215 DC/DC/Relais
CPU 1215 AC/DC/Relais
- 125 KB werkgeheugen / 4 MB Laadgeheugen
- 6 snelle tellers (3 met max. 100 kHz; 3 met max. 30 kHz)
- 2 Industrial Ethernet poorten met geïntegrated switch
- 14 DI /10 DQ en 2 AI/2 AQ geïntegreerd
- Uitbreidbaar met:
- 1 signaalbord (SB)
- 8 signaalmodules (SM)
- 3 communicatie modules (CM
S7-1200 - CPU 1217C
Meer geheugen, snellere tellers dan de CPU 1215C
- beschikbaar als CPU 1217 DC/DC/DC
- 150 KB werkgeheugen / 4 MB Laadgeheugen
- 6 snelle tellers met max. 1MHz
- 2 Industrial Ethernet poorten met geïntegreerde switch
- 14 DI /10 DQ en 2 AI/2 AQ geïntegreerd
- Uitbreidbaar met:
- 1 signaalbord (SB)
- 8 signaal modules (SM)
- 3 communicatie modules (CM)
Failsafe CPUs voor safety applications
De fail-safe SIMATIC S7-1200 controllers zijn gebaseerd op de S7-1200 standaard Cpu's en bieden extra veiligheids gerelateerde functies.
Ze kunnen worden gebruikt voor veiligheidstaken volgens IEC 61508 tot en met SIL 3 en ISO 13849-1 tot PL e.
Veiligheidsgerelateerde programma's worden gemaakt in de TIA Portal. De STEP 7 Safety Engineering Tool biedt commando's, routines en blokken voor veiligheidsgerelateerde programma's in de LAD en FBD. Er is een bibliotheek met vooraf geconfigureerde, TÜV-goedgekeurde blokken voor veiligheidsgerelateerde functies geïntegreerd.
S7-1200 - CPU 1212FC
- 2 verschillende varianten beschikbaar
CPU 1212FC DC/DC/DC
CPU 1212FC DC/DC/Relais - 100 KB werkgeheugen / 2 MB Laadgeheugen
- 4 snelle tellers met max. 100 kHz
- 8 DI /6 DQ en 2 AI geïntegreerd
- Uitbreidbaar met:
- 1 signaalbord (SB)
- 2 standaard of failsafe signaal modules (SM)
- 3 communicatie modules (CM)
S7-1200 - CPU 1214FC
Meer geheugen en meer uitbreidingsmogelijkheden in vergelijk met CPU 1212FC
- 2 verschillende varianten beschikbaar
CPU 1214FC DC/DC/DC
CPU 1214FC DC/DC/Relais - 125 KB werkgeheugen / 4 MB Laadgeheugen
- 6 snelle tellers met max. 100 kHz
- 14 DI /10 DQ en 2 AI geïntegreerd
- Uitbreidbaar met:
- 1 signaalbord (SB)
- 8 standaard of failsafe signaal modules (SM)
- 3 communicatie modules (CM)
S7-1200 - CPU 1215FC
Meer geheugen, een additionele Ethernet poort en analoge outputs in vergelijk tot CPU 1214FC
- 2 verschillende varianten beschikbaar
CPU 1215FC DC/DC/DC
CPU 1215FC DC/DC/Relais - 150 KB werkgeheugen / 4 MB Laadgeheugen
- 6 snelle tellers met max. 100 kHz
- 2 Industrial Ethernet poorten met geïntegreerde switch
- 14 DI /10 DQ en 2 AI/2AQ geïntegreerd
- Uitbreidbaar met:
- 1 signaalbord (SB)
- 8 standaard of failsafe signaal modules (SM)
- 3 communicatie modules (CM)

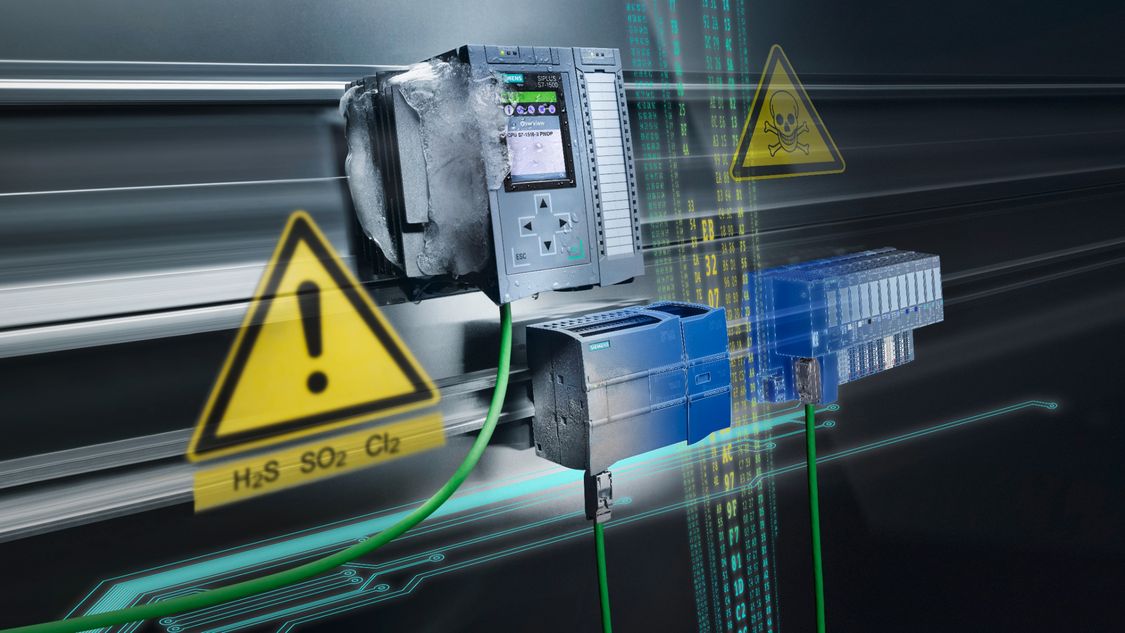

SIPLUS S7-1200 - Tougher dan de standaard
De SIPLUS extreme varianten van de S7-1200 zijn speciaal voor bijzonder veeleisende omgevingscondities ontwikkeld. Ze worden gekenmerkt door hun speciale verfijningen bieden aanzienlijke voordelen:
Bescherming tegen impact van medium (agressieve chemische, biologische en mechanisch actieve gassen en zoutnevel) en condensatie
Hoge betrouwbaarheid over een uitgebreid temperatuurbereik in de opstartfase en tijdens de werking
Kosten sparen, aangezien er geen extra verwarming of koeling noodzakelijk is
Hoge productiviteit en investeringsbescherming door minimale stilstandtijden en prestatieverlies
Hoogte tot 5000 meter
Naast de kenmerken van de basis controller met geïntegreerde en decentrale io's, PROFINET-interface voor programmeer-en HMI-aansluitingen, kan de SIPLUS extreme S7-1200 de volgende voordelen bieden voor drie verschillende varianten:
- Variant 1: conformal coating versie voor gebruik in corrosive omgeving
- Variant 2: vergrote negative temperatuur range tot -40 °C (in operation)
- Variant 3: aanvullend door uitrusten van zelf te monterebbedienings sleuven met koelelement voor langdurig gebruik tot + 70 °C
Breid de CPUs uit met additionele I/O
De centrale verwerkingseenheden van de SIMATIC S7-1200 zijn ontworpen als compacte Cpu's met geïntegreerde I/O's. Hun modulaire ontwerp kan worden gebruikt om de configuratie limieten te verhogen of om de controller aan te passen aan nieuwe taken: door het monteren van een signaalboord op de CPU of het toevoegen van aparte signaal modules.
Signaal modules kunnen worden aangesloten op de rechterkant van de CPU om de digitale of analoge i/o-capaciteit verder uit te breiden. CPU 1212C accepteert maximaal twee, CPU 1214C, CPU 1215C en CPU 1217C beide accepteren maximaal acht signaal modules.
Signaalborden kunnen worden toegevoegd aan de CPU om het aantal digitale of analoge ingangen en uitgangen, RS485-communicatie en het batterij bord naar de controller te verhogen voor uw toepassingsvereisten zonder de voetafdruk van de controller te verhogen.
Signaalborden
Signaal borden worden direct aan de voorkant van de CPU aangesloten. Ze kunnen gebruikt worden waar ruimte schaars is of als slecht enkele inputs/outputs noodzakelijk zijn.
Elke S7-1200 CPU kan modulair worden uitgebreid met een signaal bord.
Zondere dat hierdoor meer ruimte noodzakelijk is voor de controller.
Het portfolio omvat digitale inputs, digitale outputs, mixed digitale IOs, analoge inputs en analoge outputs.
Digital IOs
Digitale ingangen als aanvulling op de integrale IO van de Cpu's
De SM 1221 digitale ingangssignaal modules converteren het niveau van de externe digitale signalen van het proces naar het interne signalen van de S7-1200.
- Voor een flexibele aanpassing van de controller aan de taak die bij de hand is. Dit vermijdt overbodige investeringen. Modules met 8, 16 en 32 input/output kanalen zijn beschikbaar.
- Voor verdere uitbreiding van het systeem met extra inputs. Als er meer IO gevraagd wordt, kan de controller worden geüpgraded met één van deze digitale modules. Het updaten van het gebruikersprogramma in TIA Portal is uiterst eenvoudig.
Het portfolio bestaat uit 12 verschillende modules.
Analoge IO modules
Analoge uitbreidingsmodules bieden de mogelijkheid voor het gebruik van verdere analoge ingangen/uitgangen naast de bestaande analoge ingangen/uitgangen.
Signaal modules als afzonderlijke modules kunnen worden gebruikt met alle SIMATIC S7-1200 Cpu's behalve de CPU 1211C
- De SM 1231 analoge ingangssignaal modules converteren analoge signalen van het proces naar digitale signalen voor interne verwerking door de SIMATIC S7-1200
- De SM 1231 RTD-modules zorgen ervoor dat de temperaturen met hoge precisie worden gemeten met behulp van op weerstand gebaseerde temperatuursensoren
- De SM 1231 thermokoppel modules zorgen ervoor dat de temperaturen met hoge precisie worden gemeten met behulp van gevestigde thermokoppels
- De SM 1234 analoge hybride modules bieden digitale ingangen en uitgangen in één module met een kleine footprint
- De SM1238 Energy meter module registreert gemeten elektrische waarden, zoals spanningen tot 480 V AC, in een 1-of 3-fasig netwerk met een directe verbinding, maar zonder transformator
Failsafe digitale module SM1226
De fail safe signaal modules voor digitale ingangen en uitgangen (DI en DQ) komen overeen met de standaardmodules met betrekking tot hun afmeting. Hun functionele veiligheid is gecertificeerd volgens EN 61508.
Ze zijn ontworpen voor veiligheidsgerelateerd gebruik tot SIL 3 volgens EN 62061 en PL e volgens ISO 13849.
Het systeem uitbreiden met behulp van speciale modules
Speciale modules breiden het toepassingsgebied van het hele systeem uit:
- SM 1281 Condition Monitoring
- SIM 1274 Input Simulators
- BB 1297 Battery bord
- SIWAREX WP231, WP241 en WP251 weeg modules
SIPLUS CMS 1200
Compacte en geïntegreerde conditie monitoring
Voor permanente statusbewaking van kritische mechanische componenten. De opgenomen gegevens worden geanalyseerd door de interne software van de CMS1200 en opgeslagen op de SM 1281 conditie monitoring module. SIPLUS CMS1200 is volledig geïntegreerd in het automatiseringssysteem via TIA Portal.
SIM 1274 Input Simulator Modules
De SIM 1274 Simulator modules bieden gebruikers de mogelijkheid om gebruikers programma's te testen. Monteer de input Simulator op het modulaire bord in plaats van de digitale ingangen. U kunt dan handmatig een ingangssignaal instellen. Dit signaal, gelezen door de CPU, zal worden verwerkt in het gebruikersprogramma.
Er zijn 4 verschillende modules beschikbaar:
- SIM 1274, 8 kanaals DC Input schakelaars voor CPU 1211C/1212C
- SIM 1274, 14 kanaals DC Input schakelaars voor CPU 1214C/1215C
- SIM 1274,14 kanaals (10x 24V DC Input schakelaars,4X 1.5 V Differential Inputs) voor CPU 1217C
- SIM 1274 Analoge simulator, 2 Potentiometer inputs voor alle CPUs of S7-1200
BB 1297 battery bord
Battery bord voor uitbreiding van de gangreserve voor de S7-1200 real-time klok
Het battery bord is geschikt voor een standaardknoopcel (CR1025) voor de voeding, die gemakkelijk kan worden vervangen. De knoopcel is geen onderdeel van de levering en moet afzonderlijk worden aangeschaft.
Het battery bord is aangesloten als een signaal bord rechtstreeks in de houder op de voorkant van elke S7-1200 CPU (FW 3,0 of hoger). De installatie afmetingen van de CPU blijven ongewijzigd.
De onderhouds-LED op het bord geeft aan wanneer het nodig is om de knoopcel te wijzigen. De batterijstatus kan op elk moment worden beoordeeld via het CPU-gebruikersprogramma
SIWAREX WP231, WP241 en WP251
De Weegmodules van de SIWAREX-WP2xx-serie zijn technologie modules van de basisbesturingen SIMATIC S7-1200 en kunnen in veel toepassingsgebieden worden gebruikt: Daarnaast zijn ze naadloos geïntegreerd in TIA Portal.
Er zijn 3 modules beschikbaar:
- SIWAREX WP231 is de optimale oplossing waar Load cells worden gebruikt voor het meten van taken.
- SIWAREX WP241 is de optimale oplossing waar riem weegschalen worden gebruikt die hoge nauwkeurigheid, hoge gebruiksvriendelijkheid en flexibele systeemintegratie vereisen
- SIWAREX WP251 is een flexibele weegmodule voor snelle en nauwkeurige doseer-en afvulprocessen
Communicatie modules en bords
De geïntegreerde PROFINET-interface in SIMATIC S7-1200 kan worden gebruikt voor het programmeren van de CPU en voor communicatie met SIMATIC HMI panelen voor visualisatie, maar ook voor communicatie met andere controllers of IO-apparaten zoals drives.
Communicatie modules verhogen de communicatiemogelijkheden van de SIMATIC S7-1200 via extra functies en interfaces. S7-1200 communicatie modules ondersteunen seriële communicatie, PROFIBUS, IO-Link, AS-Interface en verschillende mobiele standaarden.
Eenvoudige communication modules en borden
Seriëlle communicatie
De RS485-en RS232-communicatie modules zijn geschikt voor seriële, op tekens gebaseerde Point-to-point verbindingen.
De bibliotheekfuncties USS drive protocol en modbus RTU Master en slave protocol zijn al opgenomen in het SIMATIC STEP 7 Basic engineering systeem.
De CM 1241-communicatie modules worden gebruikt voor snelle, hoogwaardige seriële gegevensuitwisseling via Point-to-point-verbinding en zijn beschikbaar voor de eigenschappen RS232 of RS422/485 fysieke transmissie
Het CB 1241 communicatie bord RS 485 kan direct in alle SIMATIC S7-1200 CPUs worden gestoken.
Integratie van identificatie systemen
Met behulp van de RF120C communicatiemodule kunnen alle SIMATIC identificatiesystemen (RF200/300/600 en optische lezer systeem MV400) rechtstreeks worden aangesloten op de SIMATIC S7-1200. Een lezer kan worden aangesloten op een RF120C via de Point-to-point verbinding. De RF120C biedt ook een bibliotheek met toepassings blokken die zeer eenvoudig te hanteren zijn. De configuratie wordt uitgevoerd via de TIA Portal.
DP Master end DP Slave modules
Het gebruik van de SIMATIC S7-1200 als Master of slave op de beproefde PROFIBUS veldbus vergemakkelijkt gestandaardiseerde communicatie van het veld niveau tot het besturingsniveau. Dit voldoet aan een van de belangrijkste eisen in het prestatiebereik van compacte automatisering.
Voor de aansluiting van de S7-1200 naar PROFIBUS zijn er twee communicatiemodulen (CMs):
- De DP-Master CM 1243-5 kan maar liefst 16 veldapparaten worden aangesloten als slaven, bijvoorbeeld ET 200 gedistribueerde I/O-modules
- Samen met de CM 1242-5 functioneert de S7-1200 als een DP-slave en kan dus worden aangesloten op elke DP-master
CM 1243 AS-i Master
AS-i is een open, fabrikant onafhankelijk bussysteem dat de transmissie van digitale en analoge proces-en machine signalen in het besturingssysteem organiseert. De AS-i Master communicatiemodule, als het "hart" van de AS-i veldbus kan sensoren opnemen of actoren aansturen in het veld.
De aansluiting van een AS-i netwerk naar de SIMATIC S7-1200 is heel simpel:
De AS-i Master CM 1243-2 communicatiemodule is gewoon aangesloten op de CPU en bedraad naar het veld. De AS-i Master CM 1243-2 verbindt zo het laagste veld niveau, zoals IO-modules, positieschakelaars, signaalkolommen en motorstarters met het SIMATIC S7-1200-besturingssysteem op een hoger niveau.
Aan iedere Master kunnen maximaal 62 AS-Interface Slaves worden aangesloten.
Alle voordelen van de TIA Portal zijn van toepassing, zoals de volledige grafische parameter toewijzing en diagnostiek van alle AS-i-stations zonder extra software.
SM 1278 IO-Link Master
Module voor het aansluiten van maximaal 4 IO-Link-apparaten volgens IO-Link-specificatie V 1.1. De IO-Link-parameters worden geconfigureerd met behulp van het hulpprogramma voor poortconfiguratie (PCT), versie V 3.2 en hoger.
De SM 1278 module maakt gegevensuitwisseling mogelijk met maximaal 4 externe IO-Link-apparaten via één 3-aderige kabel of vier standaard actuatoren/standaard sensoren. Uitgebreide parametrering opties maken het mogelijk om de controller flexibel aan te passen aan de communicatiepartner. Dankzij de compatibiliteit van IO-Link met standaard sensoren kunnen in de handel verkrijgbare sensoren volgens IEC 61131 type 1 ook op de IO-Link-master worden bediend.
Communication modules voor remote applicaties
De telecontrol-communicatie processoren bieden een scala aan verschillende mogelijkheden voor de implementatie van uiterst veelzijdige en kostenefficiënte telecontrol remote stations (rtu's) op basis van SIMATIC S7-1200.
TeleControl Basic
TeleControl Basic is gebaseerd op SIMATIC S7-1200 en Secure Transmission via mobiele radio of het internet. Het is met name geschikt waar kleine hoeveelheden gegevens moeten worden overgebracht via draadloze verbindingen of via het internet. Telecontrol Basic kan worden gebruikt als een goedkoop fout signaleringssysteem, maar dankzij de bidirectionele communicatie faciliteit is het ook geschikt voor eenvoudige telecontrol monitoring-en controletaken.
- De GPRS CP 1242-7 maakt SMS-berichten mogelijk voor gebeurtenisgestuurde diagnoses met behulp van General Packet Radio Service (GPRS).. Extra volledige Teleservice functionaliteit kan worden gerealiseerd voor diagnose op afstand, configuratie & programmering
- CP 1243-7 LTE wordt gebruikt om de S7-1200 te verbinden met een mobiele draadloze 4e generatie LTE (Long Term Evolution) netwerk. De toegenomen datasnelheden in vergelijking met GPRS en wijdverbreide introductie van LTE openen nieuwe toepassingsgebieden
- De CP 1243-1-communicatie processor wordt gebruikt om de SIMATIC S7-1200 te verbinden met telecontrol-Centers via externe netwerken en telecontrol-protocollen (DNP3, IEC 60870-5-104, telebedieningen Basic) en voor veilige communicatie via IP-netwerken
