Bliksemstroom- en overspanningsbeveiliging

Naadloos en veilig

Elk jaar worden er in Duitsland meer dan honderdduizend gevallen van schade door blikseminslag en overspanning gemeld, met de daaruit voortvloeiende kosten rond meerdere miljoenen euro's. Play is safe – met overspanningsbeveiligingsproducten uit onze SENTRON-portefeuille! Deze producten maken deel uit van een uitgebreid beveiligingsconcept voor elektrische installaties en voorkomen schade door overspanning op een betrouwbare wijze.

Vind de overspanningsbeveiligingsproducten die aan uw behoeften voldoen.

Siemens Industry Mall

5SD7 bliksemstroomafleider, afleiderklasse 1

5SD7 bliksemafleiders, type 1

  • Beschermt laagspanningssystemen tegen overspanning en hoge stromen geactiveerd door directe of indirecte blikseminslag
  • Ingesloten bliksemafleiders die geschikt zijn voor installatie voor de meter
  • Alle designvarianten zijn uitgerust met extern signaleringscontact
  • Geschikt voor installatie in hoofdverdeelkasten, voor en na de meter

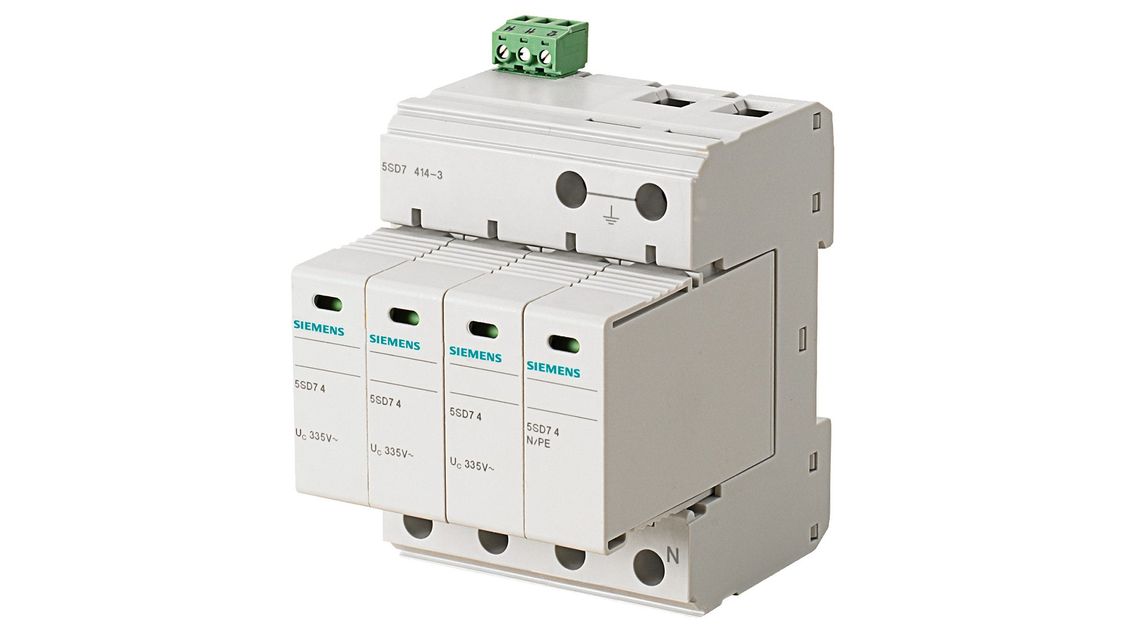

5SD7 afleidercombinatie, afleiderklasse 1 en 2

5SD7 combinatie piekstroombegrenzers, type 1 en type 2

  • Beschermt laagspanningssystemen tegen overspanning en hoge stromen veroorzaakt door directe of indirecte blikseminslag
  • Thermisch isolerende scheidingsschakelaar biedt een hoog beschermingsniveau tegen overbelasting
  • Alle designvarianten zijn uitgerust met extern signaleringscontact
  • Geschikt voor installatie in hoofdverdeelkasten na de meter

5SD7 afleidercombinatie, afleiderklasse 1 en  2

5SD7 combinatie-afleider, type 1 en type 2

  • Compacte ontwerpen die kunnen worden gebruikt als zowel bliksemafleider (type 1) als piekstroombegrenzer (type 2)
  • Beschermt laagspanningssystemen tegen overspanning veroorzaakt door blikseminslag of netschakelingen
  • Thermisch isolerende scheidingsschakelaar biedt een hoog beschermingsniveau tegen overbelasting

5SD7 overspanningsafleider, afleiderklasse 2

5SD7 piekstroombegrenzers, type 2

  • Beschermt laagspanningssystemen tegen tijdelijke overspanning
  • Voor installatie stroomafwaarts van bliksemafleiders 5SD7, type 1 in hoofdverdeelkasten of subdistributiekasten
  • Extern signaleringscontact meldt of er een beschermingsmodule is losgekoppeld van het net door de thermische isolatiestop of dat er een beschermingsmodule niet is aangesloten
  • Opmerking: Het is essentieel om gestandaardiseerde bescherming tegen bliksem en spanningspieken te hebben om een foutloze werking van fotovoltaïsche systemen te garanderen!

5SD7 overspanningsafleider, afleiderklasse 3 voor meet- en controletechnologie

5SD7 piekstroombegrenzers, type 3 voor meet- en controletechnologie

  • Overspanningsbeveiligingsmodules ontworpen voor twee delen: een basiselement en een insteekbaar component
  • Gebruikt om signaalcircuits voor instrumenten te beschermen
  • Kabelafschermingen van de basiselementen kunnen direct of indirect worden aangesloten op de aarde
  • Beschermt tot vier signaalkernen of twee dubbeldraadse leidingen tegen overspanning
Bescherming voor gebouwen en fabrieken

Het gevaar van bliksem: Schade door overspanning

Overspanningen zijn korte spanningspieken van minder dan een duizendste van een seconde die vele malen hoger zijn dan de toegestane werkspanning van het ontwerp van elektrische apparaten. Dergelijke overspanningsgebeurtenissen worden meestal veroorzaakt door blikseminslagen, elektrostatische ontladingen of schakelingen van het elektriciteitsnet en zijn uiterst gevaarlijk. Dergelijke pieken kunnen ertoe leiden dat elektrische systemen falen, en ze kunnen elektrische en elektronische apparatuur vernietigen of zelfs gehele gebouwen in brand steken. Daarom moet er in elk gebouw een passend beveiligingsconcept worden geïmplementeerd.

Bescherming op drie niveaus

Het is het beste wanneer alle elektrische onder spanning staande kabelroutes in het gebouw die worden blootgesteld aan gevaren worden beschermd door geschikte beveiligingsproducten volgens een systematisch concept van "gegradeerde beveiliging": Beginnend met het eindapparaat en helemaal stroomopwaarts naar de invoer van de stroomlijnen in het gebouw, moeten alle stroomlijnen en de communicatielijnen worden voorzien van overspanningsbeveiligingsproducten van verschillende prestatieklassen. De beveiligingsproducten moeten worden geselecteerd in overeenstemming met de elektrische belastingen op de installatielocatie. Dit concept maakt de implementatie van overspanning- en bliksembeveiligingsmaatregelen mogelijk, die zijn aangepast aan lokale omstandigheden en individuele vereisten.

Het juiste apparaat voor elke vereiste

Enkele kenmerken die onderscheid maken tussen overspanningsbeveiligingsproducten, zijn hun nominale piekvermogen en het haalbare beveiligingsniveau.

  • Type 1 bliksemstroomafleider: Beschermt tegen overspanning en hoge stromen geactiveerd door directe of indirecte blikseminslag
  • Type 2 overspanningsafleider: Beschermt tegen overspanning door elektrische schakelhandelingen
  • Type 3 overspanningsafleider: Beschermt elektrische belastingen (consumenten) tegen overspanning
Isolatiecoördinatie conform IEC 60364-4-443

Tabel downloaden

50 procent van de bliksemstroom blijft binnen het gebouw

Volgens IEC 61312-1 moet worden verondersteld dat ongeveer 50 procent van alle bliksemstroom wordt uitgevoerd via het externe bliksembeveiligingssysteem (bliksemstroomafleider) naar de grond. Tot 50 procent van de resterende bliksemstroom stroomt via elektrisch geleidende systemen het gebouw in. Overspanningsbeveiligingsmaatregelen zijn daarom absoluut essentieel, zelfs als een gebouw of installatie is uitgerust met een bliksemstroomafleider.

Downloads en ondersteuning

Profiteer van onze diensten

Hier vindt u belangrijke informatie, documenten en adressen met betrekking tot laagspanningsverdeling en elektrische installatietechniek.

Overspanningsbeveiligingsproducten bestellen

Overspanningsbeveiligingsproducten beschermen tegen onweerschade

Kom meer te weten, kies en bestel: In de Industry Mall vindt u gedetailleerde technische informatie over al onze overspanningsbeveiligingen. U bent slechts een paar klikken verwijderd van uw aangepaste oplossing om te beschermen tegen schade door bliksem en overspanning.
