Idea pracy z programem Simaris Design oparta jest na graficznym przedstawieniu sieci, poczynając od strony SN, a kończąc na ostatnim odbiorze po stronie nN. W tym procesie korzystamy z biblioteki programu z gotowymi blokami, które łączymy między sobą kablami lub szynoprzewodami. Program kontroluje ten proces i nie dopuszcza do błędnych połączeń. Jednocześnie zachowana jest możliwość dokonania zmian przez projektanta elementów instalacji oraz ich parametrów, takich jak przekroje przewodów, kabli i szynoprzewodów, sposób ich ułożenia z uwzględnieniem współczynników korekcyjnych zależnych między innymi od temperatury oraz liczby przewodów w korycie kablowym.

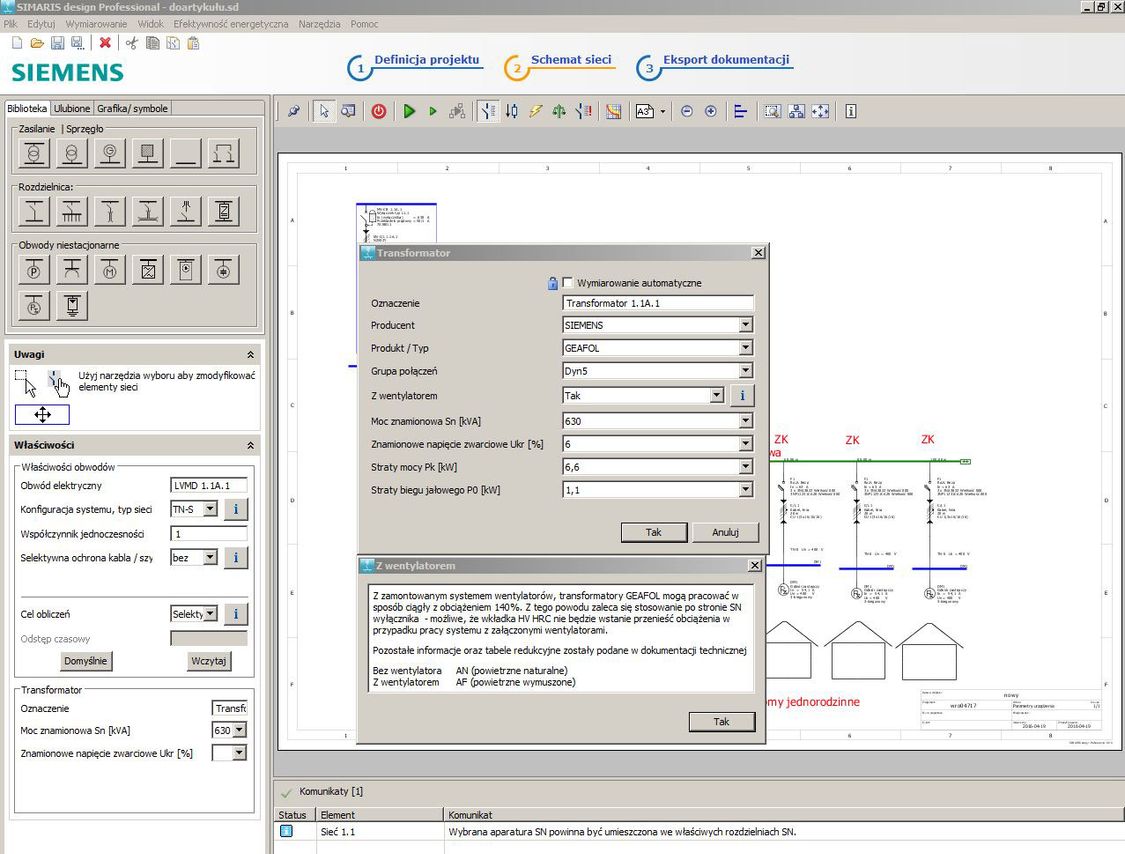

Można zmienić wielkość transformatora, a nowością jest możliwość przeciążenia transformatora o 40% przy zastosowaniu wymuszonej wentylacji. W takim przypadku przewymiarowaniu ulegnie wyłącznik główny nN i linia zasilająca rozdzielnicę główną nN oraz analogicznie zabezpieczenie i linia kablowa po stronie SN. Parametry zwarciowe pozostaną niezmienione. Taki przypadek może być szczególnie przydatny w projektach serwerowni lub tam, gdzie zwiększone obciążenie wykorzystywane jest czasowo.

Możemy wybrać transformatory suche żywiczne oraz olejowe hermetyczne lub z konserwatorem. Zmieniać możemy zabezpieczenia, ich wielkość oraz – w przypadku wyłączników – również nastawy.

Z programem pracuje się intuicyjnie. Pomimo prostej obsługi można zaprojektować skomplikowane, kilkusekcyjne układy zasilania. Poszczególne sekcje mogą być zasilane z transformatorów bądź generatorów. Można zasymulować m.in. pracę równoległą transformatorów. Oczywiście w każdym przypadku aparatura zostanie dobrana z uwzględnieniem spodziewanych prądów zwarciowych.

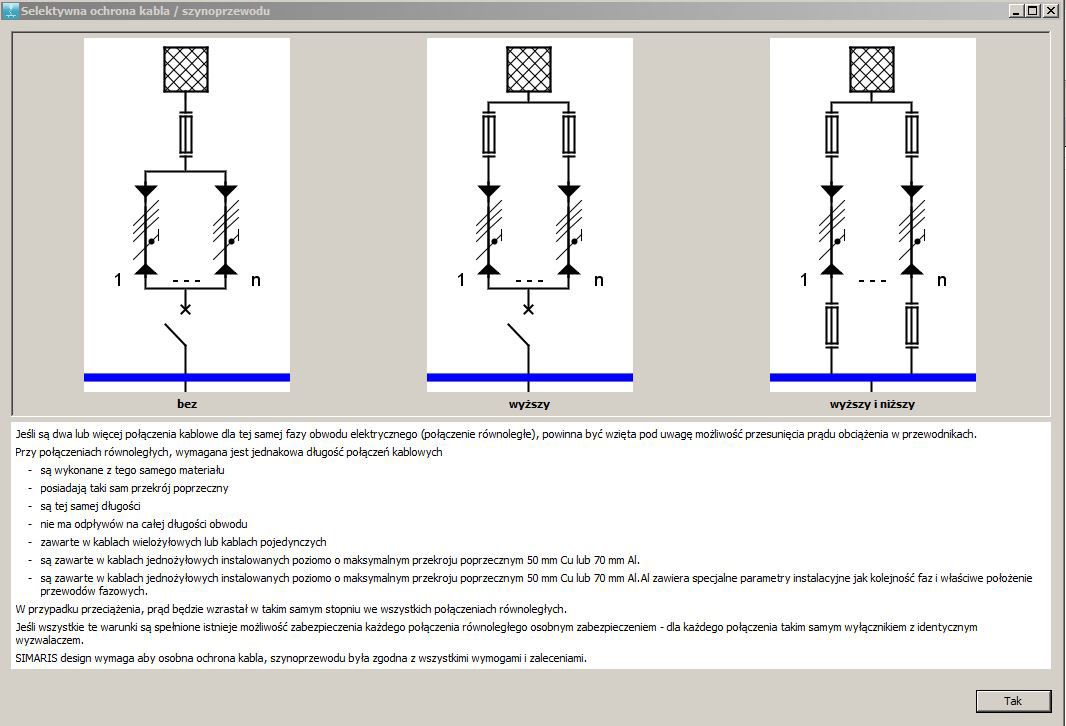

Przydatnym w energetyce zawodowej, a nowym elementem, jest możliwość obliczeń przy zasilaniu kilkoma liniami kablowymi i niezależnym ich zabezpieczeniu.

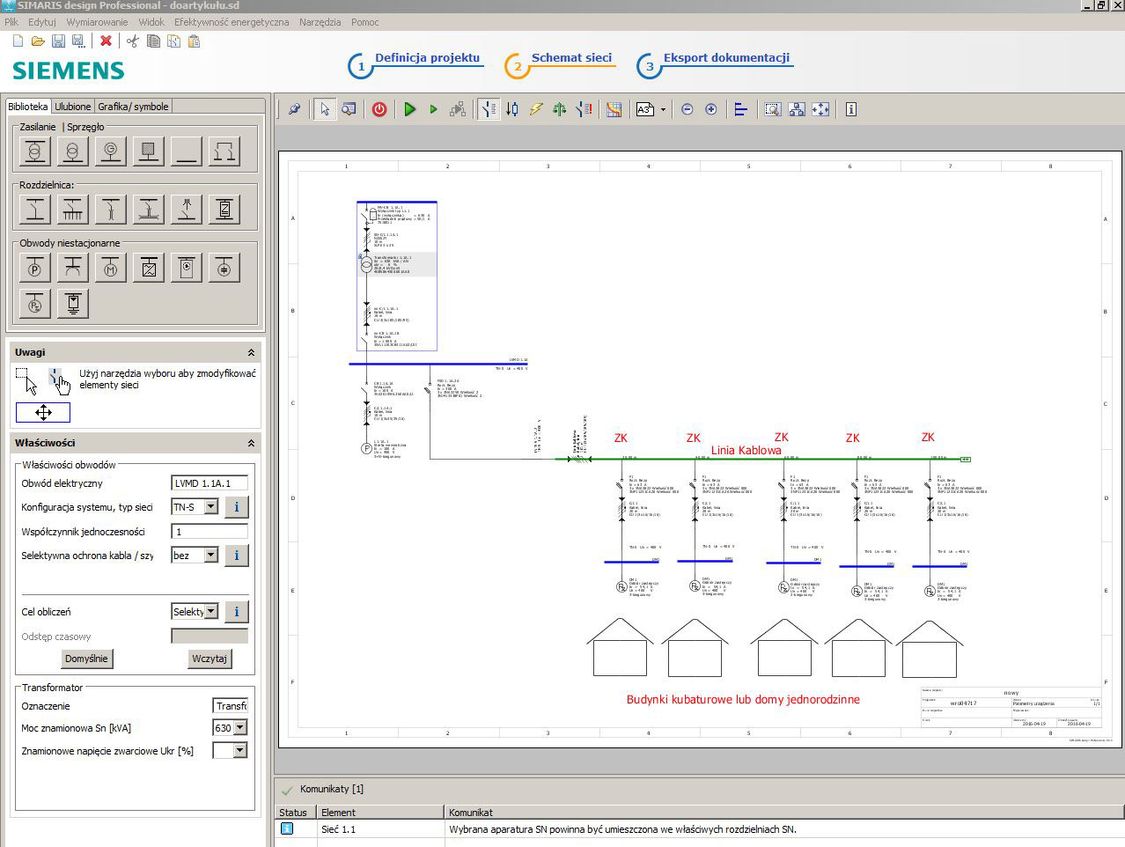

Kolejną nowością jest możliwość symulacji WLZ-tów w budynkach lub sieci kablowych ze złączami kablowymi ZK.

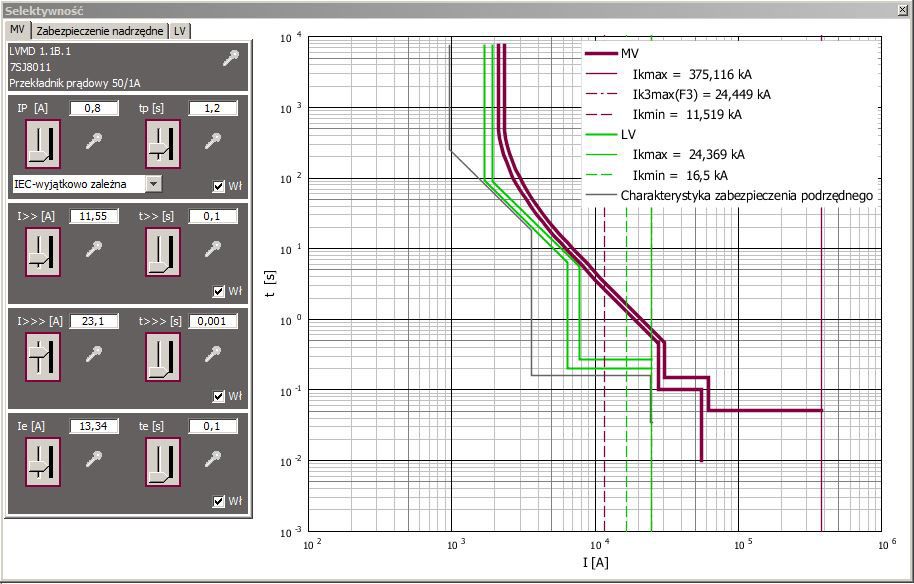

Program uwzględnia w swoich obliczeniach zdolności ograniczające bezpieczników i wyłączników, dobierając automatycznie optymalne zabezpieczenia. Uwzględniane są ponadto ograniczenia aparatów zabezpieczeniowych spowodowane podwyższoną temperaturą występującą wewnątrz rozdzielnicy.

W swojej funkcjonalności program umożliwia obliczenia szynoprzewodów i kabli w obudowie ogniochronnej klasy E30, E60 lub E90. Możemy zasymulować prowadzenie szynoprzewodu żywicznego typu LR o IP68 na zewnątrz budynku, a w budynku przejść na szynoprzewód wnętrzowy przez specjalne certyfikowane połączenie i zasilać przez skrzynki odpływowe maszyny w hali produkcyjnej.

W przypadku wyłączników nadprądowych, modułowych możliwe jest dostosowanie parametrów zwarciowych do charakteru instalacji. W obiektach przemysłowych dobieramy aparaty wg normy IEC 60947-2, natomiast w budynkach mieszkalnych oraz w budynkach użyteczności publicznej wg normy IEC 60898-1.

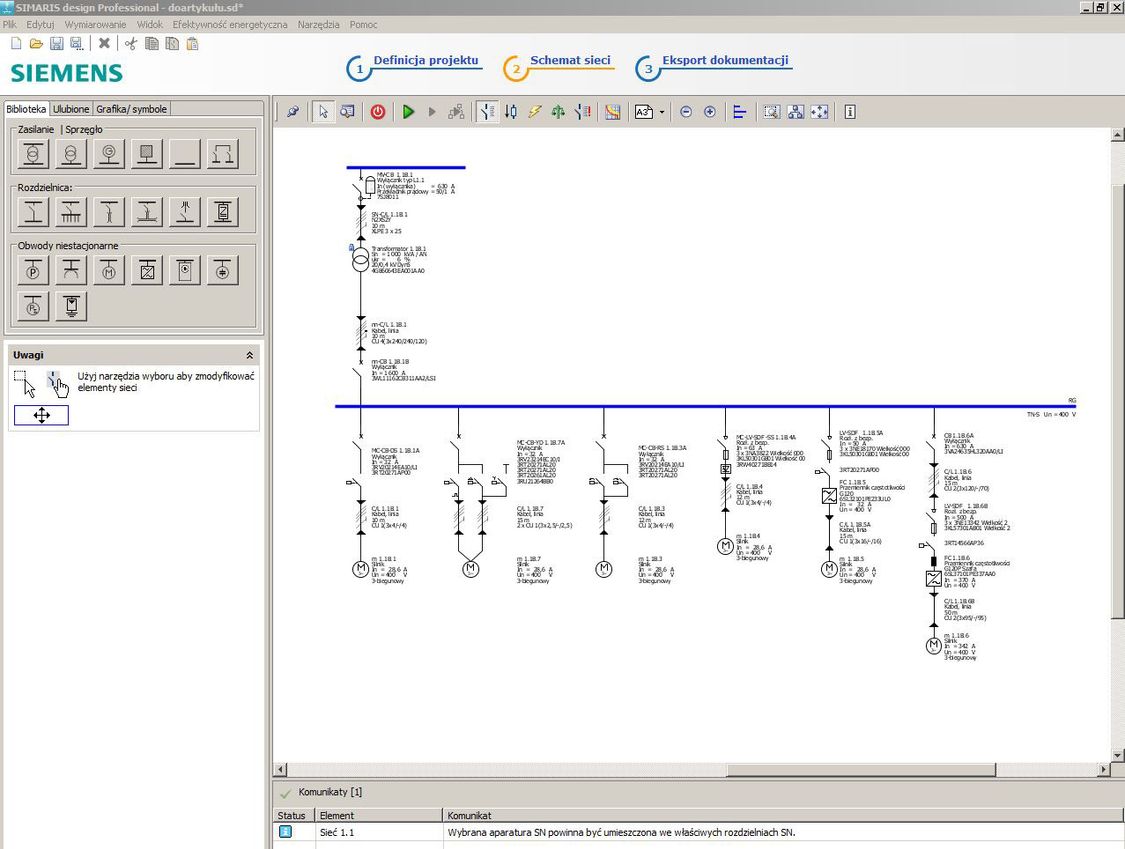

Program umożliwia dokonywanie obliczeń i doboru dla typowych układów rozruchowych, takich jak:

• układ o rozruchu bezpośrednim,
• układ gwiazda trójkąt,
• układ nawrotny,
• układ z soft startem
• układ z zabezpieczeniem elektronicznym typu Simocode.

Zabezpieczeniem głównym może być zarówno wyłącznik, jak i wkładka bezpiecznikowa. A co ważne szczególnie w przemyśle, można takie układy obliczać w sieciach o napięciu 400, 500 i 690 V.

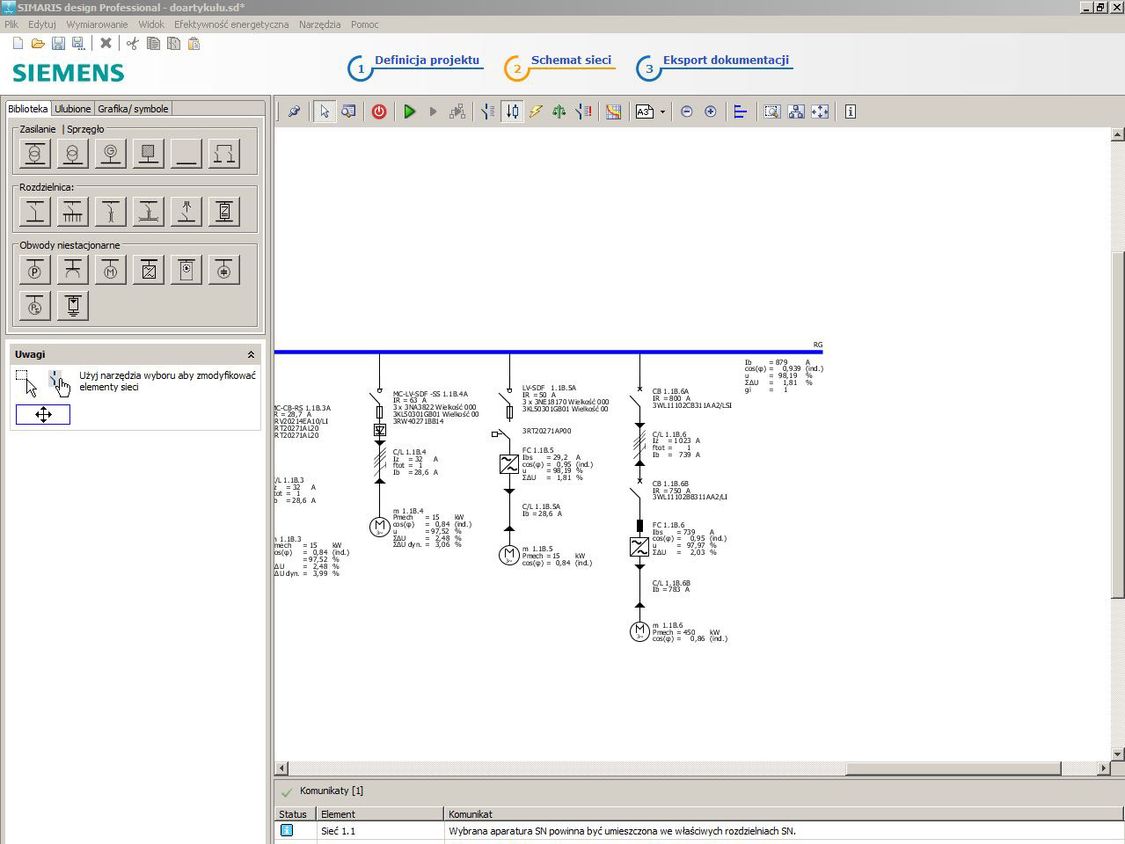

W wersji Simaris Design 9.0 nowością są odbiorniki silnikowe zasilane przez falownik. Poczynając od jednostek o mocy 0,55kW, a kończąc na dużych szafowych falownikach nN o mocy 800kW, dla napięć 400, 500 i 690 V. W obliczeniach możemy uwzględnić również wymagania związane z kompatybilnością elektromagnetyczną. W takim przypadku uwzględniony zostanie filtr liniowy oraz dławik sieciowy

Simaris Design jest programem przyjaznym dla użytkownika. Obsługuje się go intuicyjnie, podobnie jak narzędzia typu AutoCad. Pozwala na szybką budowę schematu. Szybko i prosto można dokonać korekt i modyfikacji.

Program pozwala na budowę własnej bazy danych z pojedynczymi odbiorami, jak i z całymi fragmentami schematu, co bardzo przyspiesza pracę z programem. Te właściwości w połączeniu z szybkością procesu obliczeniowego skutkują tym, że projektant może błyskawicznie i przy niewielkim nakładzie pracy stworzyć nową wersję projektu oraz elastycznie reagować na zmiany w topologii. Interfejs językowy pozwala na stworzenie projektu w jednym języku, a wyeksportowanie go w innym.

Simaris Design jest narzędziem, z którego projektanci w Polsce chętnie i często korzystają. Polska zajęła II miejsce na świecie w liczbie instalacji tego programu. Narzędzia uzupełniające, takie jak Simaris Projekt i Simaris Curves, tworzy platformę, dzięki której projektant może szybko i sprawnie wykonać projekt.

Rozwijanie programu Simaris Design

Siemens od ponad 12 lat rozwija i wdraża kolejne wersje oprogramowania dla projektantów Simairs Design – począwszy od wersji 1.4, do obecnej 9.0. Mijają właśnie dwa lata od ukazania się poprzedniej wersji 8.0. W tym okresie wprowadzono wiele poprawek i udoskonaleń, a praca inżynierów pozwoliła na wprowadzenie nowej udoskonalonej wersji Simaris Design 9.0. W pracach rozwojowych nad programem brane są pod uwagę opinie i informacje zwrotne od użytkowników programu – projektantów elektryków. Nie bez znaczenia jest fakt, że uczelnie wyższe, w tym Politechnika Wrocławska i Poznańska, wydały pozytywne opinie na temat tego oprogramowania, a ćwiczenia z wykorzystaniem programu Simaris Design na stałe wpisane zostały w program zajęć studentów kierunku elektrotechnika. Napisano również kilka prac magisterskich na temat i z wykorzystaniem tego programu.
