Sterowniki Desigo PXC4 i PXC5 – nowa generacja sterowników Siemensa
Kiedy myślimy o inteligentnym budynku, to musimy pamiętać o sercu tego budynku – jego systemie sterowania, którego podstawę stanowi sterownik i dedykowana aplikacja, zapewniające niezawodną, energooszczędną pracę przy jednoczesnej wymaganej wydajności przez 24 godziny, 7 dni w tygodniu. Siemens rozszerza ofertę rozwiązań dla małych i średnich budynków, wprowadzając sterowniki Desigo nowej generacji PXC4 i PXC5, które rozpoczynającą nową erę w grupie produktowej systemu Desigo.
Poznaj sterowniki Desigo PXC4 i PXC5
Nowa generacja sterowników składa się z Desigo PXC4 przeznaczonego głównie do instalacji HVAC i Desigo PXC5 przeznaczonego do funkcji systemowych i integracji.
Sterownik Desigo PXC4 został zaprojektowany jako kompaktowe, swobodnie programowalne urządzenie posiadające 12 wbudowanych wejść/wyjść uniwersalnych oraz 4 wyjścia przekaźnikowe, z możliwością rozszerzenia do maksymalnie 40 wejść/wyjść za pomocą dodatkowych modułów TX-I/O. Moduły TX-I/O można podłączyć bezpośrednio do sterownika lub zainstalować w innym miejscu za pomocą magistrali międzymodułowej.
Port RS485 pozwala na integrację urządzeń Modbus RTU. Możliwa jest również integracja urządzeń Modbus TCP. Konfiguracja sprzętowa sterownika umożliwia w przyszłości integrację urządzeń KNX, oczywiście po aktualizacji oprogramowania.
Desigo PXC5 jest swobodnie programowalnym sterownikiem wykorzystywanym do funkcji systemowych takich jak harmonogramy czasowe, trendy oraz nadzór urządzeń. Posiada większe możliwości integracji
i wbudowany routing BACnet.
Dwa porty RS485 można skonfigurować jako BACnet MS/TP lub Modbus RTU. Możliwa jest również integracja urządzeń Modbus TCP. Konfiguracja sprzętowa sterownika Desigo PXC5 jest przygotowana na to, aby w przyszłości po aktualizacji oprogramowania umożliwić integrację urządzeń KNX i Mbus.

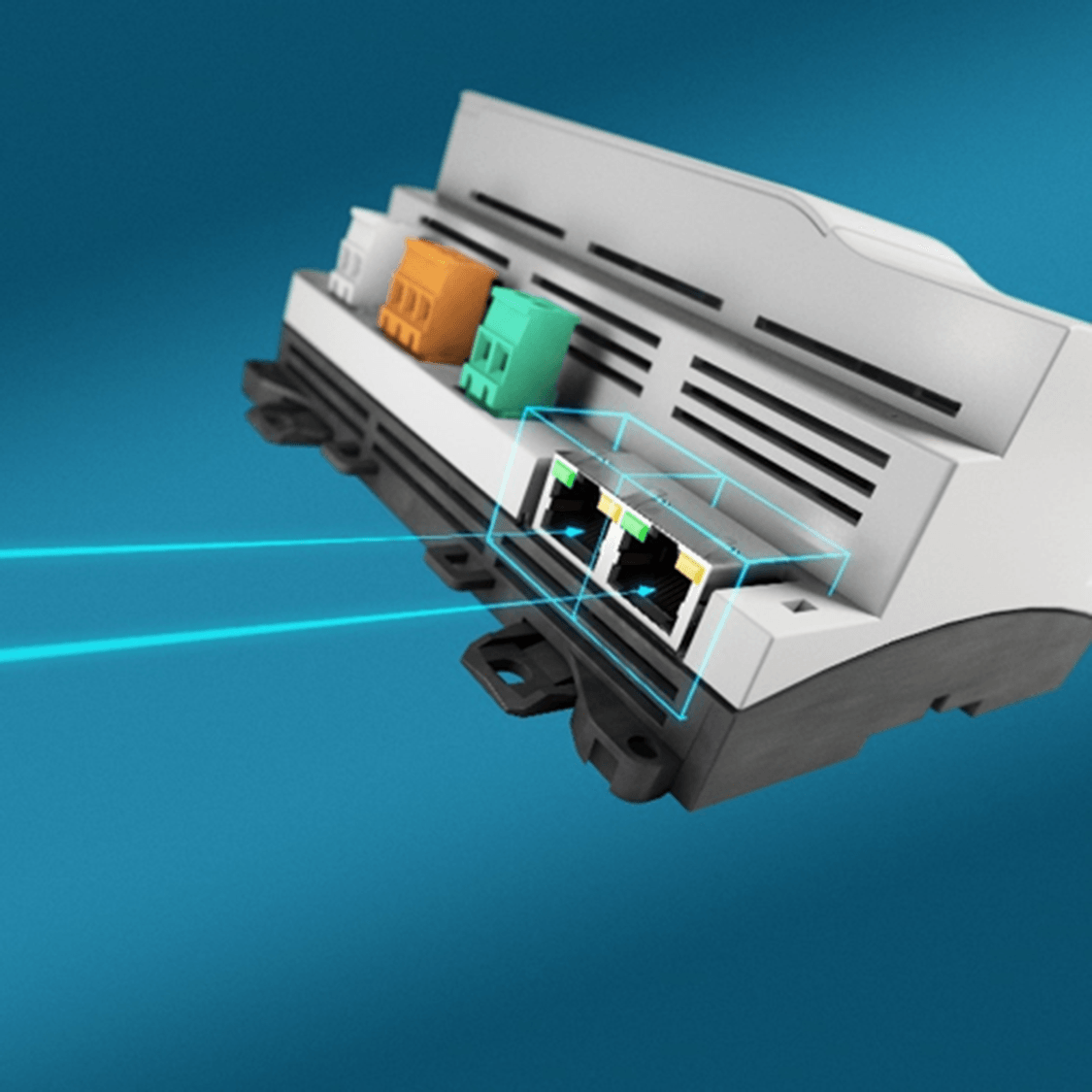

Sterowniki Desigo PXC4 i PXC5 zasilane są napięciem 24 V AC. Posiadają wbudowany interfejs webowy pozwalający na ogólny przegląd punktów danych i skonfigurowanej aplikacji. Zegar czasu rzeczywistego podtrzymywany jest do 7 dni dzięki zastosowanemu kondensatorowi. Sterowniki te wyposażone są w
2-portowy switch Ethernetowy pozwalający na szeregowe podłączanie kolejnych sterowników bez konieczności stosowania dodatkowych switchy.
Moduły rozszerzeń sterownika Desigo PXC4
Sterownik Desigo PXC4 można rozszerzyć o dodatkowe moduły TX-I/O bez konieczności zastosowania dodatkowego zasilacza (do 4 modułów). Sterownik ten jest kompatybilny z następującymi modułami TXM1 z istniejącej serii Desigo, a także z dodatkowym, nowym modułem TXM1.4D3R.
Łatwy dostęp do sterowników Desigo PXC4 i PXC5
Sterowniki Desigo PXC4 i PXC5 posiadają wbudowany punkt dostępowy WLAN, aktywowany za pomocą przycisku umieszczonego na obudowie sterownika, umożliwiający bezprzewodowe prace inżynierskie z poziomu ABT Site oraz uruchomienie za pomocą aplikacji ABT Go. Punkt dostępowy można również wykorzystać do połączenia wbudowanym interfejsem webowym za pomocą przeglądarki internetowej.
Sterowniki Desigo PXC4 i PXC5 przygotowane są również do podłączenia do chmury, która pozwala na dostęp do naszej instalacji z każdego miejsca w dowolnym czasie bez potrzeby dojazdu na obiekt. Umożliwia to zdalną modernizację aplikacji i diagnostykę systemu oraz usprawnia działania serwisowe.
Intuicyjne prace inżynierskie za pomocą oprogramowania ABT Site
ABT Site to narzędzie do kompleksowego projektowania i uruchamiania systemów automatyki budynkowej firmy Siemens. Wraz z najnowszą wersją oprogramowania ABT Site wprowadzona została obsługa sterowników Desigo PXC4 i PXC5.
Aby umożliwić zapoznanie się z nową generacją sterowników jak największemu gronu odbiorców, oprogramowania ABT Site nie wymaga żadnej licencji. Po pobraniu i zainstalowaniu oprogramowania na komputerze od razu możemy przejść do programowania i uruchomienia naszego urządzenia.
ABT Site wprowadza nowe koncepcje inżynieryjne dla sterowników Desigo PXC4 i PXC5. Dostępne są biblioteki Drag & Drop z najpopularniejszymi urządzeniami peryferyjnymi Siemensa, które po przeciągnięciu do sterownika od razu podłączają się do odpowiednich wejść/wyjść sterownika, a urządzenia integrowane poprzez Modbus nie wymagają analizowania dokumentacji technicznej w celu odszukania odpowiednich rejestrów i mapowania poszczególnych punktów danych w sterowniku.
Obszerny zbiór bloków funkcyjnych - od podstawowych elementów logicznych po skomplikowane bloki określające tryby pracy urządzenia - zapewnia szybkie i wydajne programowanie aplikacji. W połączeniu
z gotowymi, przetestowanymi aplikacjami przeznaczonymi do instalacji HVAC, które można modyfikować według potrzeb, zapewniają szybkie uruchomienie każdej instalacji.
Warto też podkreślić, że aktualizacje programu w sterownikach Desigo PXC4 i PXC5 można wprowadzać
w trakcie działania sterownika bez powodowania istotnych zakłóceń w pracy instalacji.
Łatwe uruchamianie z aplikacją ABT Go

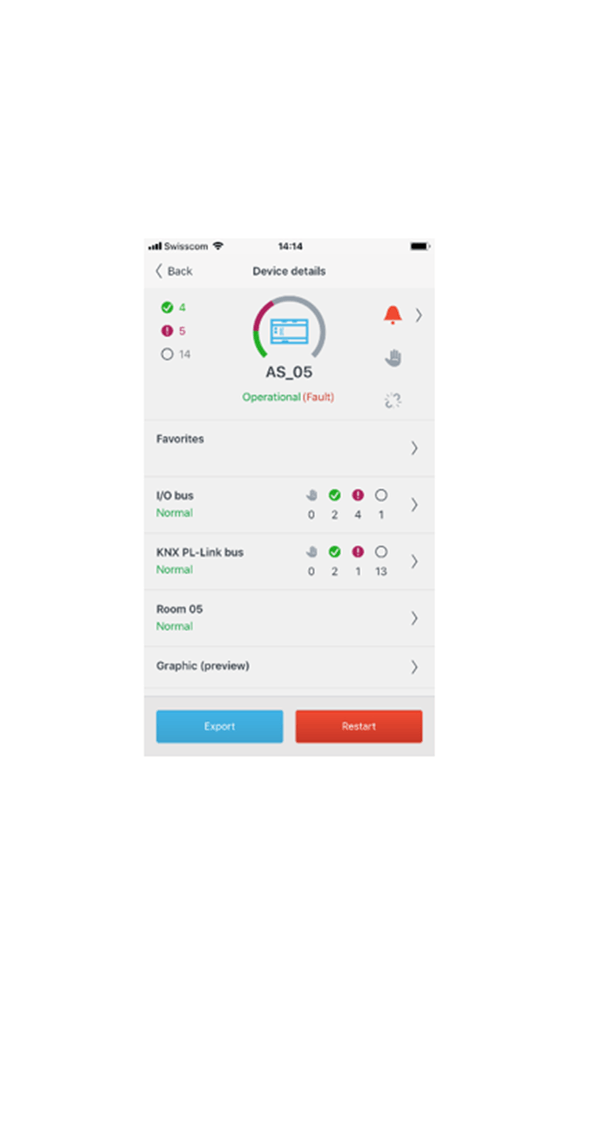

ABT Go to aplikacja na urządzenia mobilne z systemem Android i iOS wspomagająca uruchomienie na obiekcie. Pozwala na połączenie się ze sterownikami Desigo PXC4 i PXC5 poprzez punkt dostępowy WLAN. Dzięki aplikacji ABT Go możemy dokonać szybkiego testu punktów danych, wykonać dokumentację fotograficzną w przypadku wykrycia błędów instalacyjnych oraz utworzyć raport końcowy z uruchomienia systemu.
Teraz Twoja kolej na skorzystanie z zalet sterowników Desigo PXC4 i PXC5!
Wszystkie powyższe zalety sterowników, w połączeniu z oferowanymi przez Siemensa w przystępnej cenie urządzeniami peryferyjnymi najwyższej jakości, czynią nową generację sterowników Desigo PXC4 i PXC5 rozwiązaniem idealnym dla każdego typu obiektu, w którym kładzie się nacisk na długą, bezawaryjną pracę
i wysoką efektywność energetyczną instalacji. Sterowniki Desigo PXC4 i PXC5 są tylko częścią bardzo rozległego systemu Desigo, w którym znajdziemy również rozwiązania do sterowania automatyką pomieszczeniową (DXR2/PXC3) oraz zaawansowane systemy zarządzania (Desigo CC/Desigo Control Point). Każdy z tych elementów systemu Desigo może pracować niezależnie, ale fakt dostępności tego typu rozwiązań pod jednym, spójnym szyldem gwarantuje najwyższą efektywność energetyczną instalacji przy bardzo szybkim uruchomieniu.
Sterowniki Desigo PXC4 i PXC5 to sterowniki nowej generacji, które idealnie wpisują się w trendy cyfryzacji przedsiębiorstw i budynków. W sytuacji, gdy coraz więcej usług przenosi się do Internetu, musimy być gotowi na zmiany i nowe podejście do instalacji HVAC. My jesteśmy gotowi. Teraz Twoja kolej!
Autor: Krzysztof Zaleski
