Systemy bezpieczeństwa Failsafe

Jeden sterownik dla aplikacji standardowych oraz failsafe

Koncepcja SIMATIC Safety Integrated pozwala na implementację funkcji bezpieczeństwa bezpośrednio w sterownikach programowalnych SIMATIC. Dzięki wykorzystaniu narzędzi inżynierskich w środowisku TIA Portal, tworzenie programu standardowego oraz bezpieczeństwa realizowane jest w spójny i łatwy sposób, z wykorzystaniem certyfikowanych funkcji dostępnych w katalogu. Safety Integrated to idealna ścieżka do uzyskania bezpiecznej i niezawodnej maszyny!

SIMATIC Safety Integrated Stały rozwój przemysłu i potrzeba wdrażania rozwiązań digitalizacyjnych wymusza na producentach maszyn tworzenie coraz bardziej elastycznych i dostępnych rozwiązań. Jednocześnie konieczne jest zachowanie właściwego poziomu bezpieczeństwa. Koncepcja Safety Integrated umożliwia uzyskanie odpowiednio wysokiego poziomu SIL/PL redukując przy tym koszty i nakład pracy.

Szkolenia i warsztaty

Dzielimy się wiedzą z zakresu bezpieczeństwa maszynowego w ramach certyfikowanych szkoleń SITRAIN oraz bezpłatnych warsztatów realizowanych pod kątem konkretnych projektów.

Zobacz dostępne szkolenia

Konsultacje

Pomagamy oszacować ryzyko oraz okre slić wymagany poziom bezpieczeństwa SIL/PL dla poszczególnych funkcji w maszynie.

Dobór sprzętu

Świadczymy wsparcie przedsprzedażowe i pomagamy dobrać sprzęt adekwatny do wymagań aplikacji, tak aby realizacja funkcji bezpieczeństwa przebiegała w łatwy i szybki sposób.

Wsparcie w uruchomieniu

Możesz liczyć na ansze wsparcie na etapie tworzenia programu i uruchamiania aplikacji, zarówno pod kątem funkcji bezpieczeństwa w sterowniku jak i napędach SINAMICS.

Portfolio Safety Integrated: najlepsze podejście do bezpieczeństwa maszynowego bez dodatkowych komponentów. Integracja funkcji bezpieczeństwa na poziomie wszystkich urządzeń sterujących i napędów pozwala na zachowanie maksymalnego poziomu bezpieczeństwa bez konieczności stosowania zewnętrznych przekaźników. Integracja w TIA Portal oszczędza czas i ułatwia proces konfiguracji i programowania.

Proste i kompaktowe rozwiązania

Kompaktowe rozwiązania zajmują mniej miejsca w szafie sterowniczej i wymagają mniejszej ilości okablowania. Funkcje bezpieczeństwa zintegrowane są bezpośrednio w napędach eliminując konieczność wykorzystania zewnętrznych przekaźników.

Modułowość i elastyczność

Wyposażenie maszyn może być swobodnie rozszerzane o dodatkowe elementy aby pokryć wymagania wszelkich aplikacji przemysłowych. Portfolio produktów jest stale rozbudowywane i uzupełniane o rozwiązania umożliwiające łatwą modernizację jak i budowę nowych maszyn.

Łatwe zarządzanie i diagnostyka

Kompleksowe instalacje mogą być z łatwością zarządzane i monitorowane dzięki integracji funkcji w jednym CPU, standardowym protokołom PROFINET/PROFIsafe oraz jednemu, spójnemu środowisku inżynierskiemu TIA Portal.

Poznaj kompleksową ofertę rozwiązań umożliwiających realizację aplikacji bezpieczeństwa w oparciu o komponenty automatyki SIMATIC

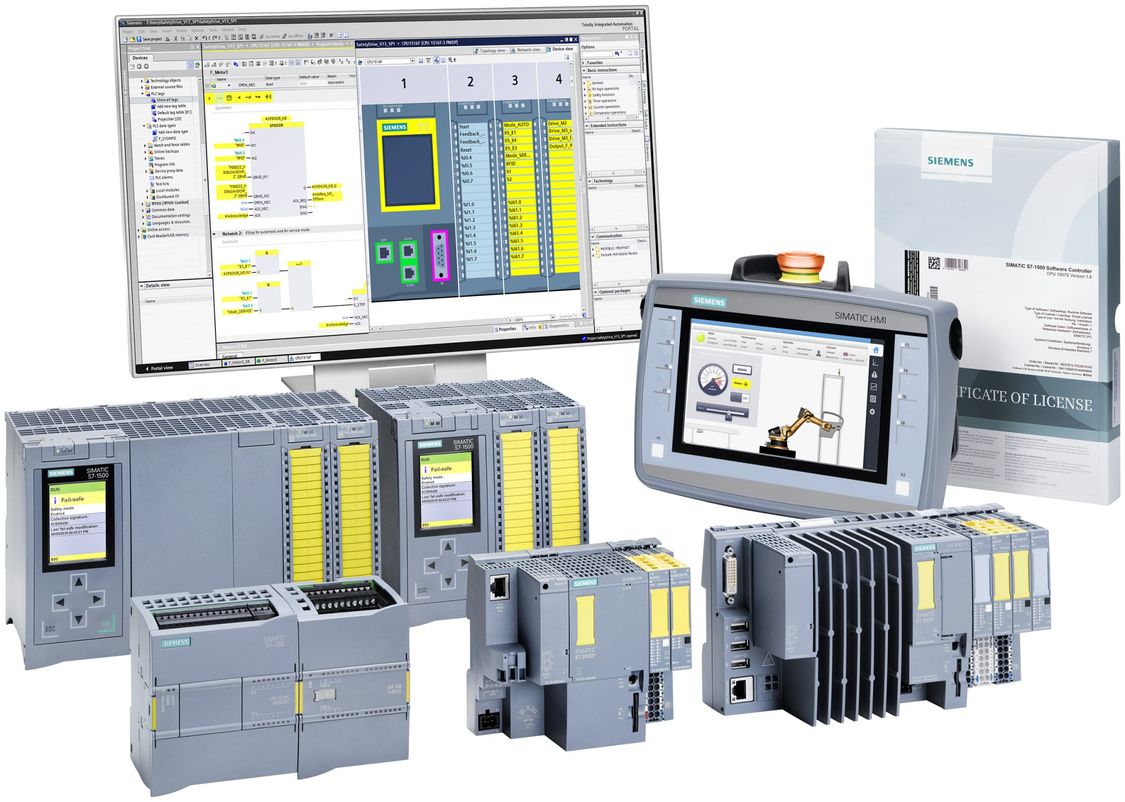

Sterowniki SIMATIC ze zintegrowanymi funkcjami bezpieczeństwa - elastyczność i skalowalność

Rodzina sterowników SIMATIC ze zintegrowanymi funkcjami bezpieczeństwa pozwala na dobór jednostki dopasowanej idealnie do aplikacji. Szeroki zakres wydajności i funkcjonalności, na który składają się urządzenia klasy Basic, Advanced, rozproszone ET200SP CPU oraz Software Controller, oferuje wysoką skalowalność i elastyczność.

Jednostki centralne mogą być dowolnie rozszerzane o dostępne moduły wejść / wyjść, a także moduły technologiczne i komunikacyjne. Przetwarzanie sygnałów bezpiecznych może być zrealizowane poprzez fizyczne moduły F-I/O, a także poprzez komunikację sieciową PROFINET/PROFIsafe.

Sterowniki SIMATIC są certyfikowane do wykorzystania w aplikacjach wymagających wysokiego poziomu bezpieczeństwa - SIL 3 (norma IEC 62061) i PL e (norma EN ISO 13849-1).

Screenshot of STEP7 Safety Engineering Software

STEP 7 i STEP 7 Safety - Wydajne tworzenie aplikacji standardowych i bezpieczeństwa w TIA Portal

Dzięki pakietom opcjonalnym SIMATIC Step 7 Safety Advanced oraz Basic możesz korzystać z wszystkich zalet TIA Portal, również przy tworzeniu programu bezpieczeństwa. Możliwa jest także jego symulacja w narzędziu PLCsim - bez konieczności posiadania fizycznych urządzeń!

Elastyczność
Korzystaj z gotowych, certyfikowanych bloków funkcyjnych failsafe (np. zatrzymanie awaryjne) lub twórz własne funkcje dopasowane do aplikacji.
Oszczędności dzięki standaryzacji
Przechowuj bloki funkcyjne oraz konfigurację sprzętową w bibliotekach zabezpieczonych unikalną sygnaturą CRC. Dzięki temu bloki mogą być powtórnie użyte bez konieczności ponownego testowania.
Testowanie bez fizycznego sprzętu
Programy (również bezpieczeństwa) mogą być testowane w środowisku TIA Portal z wykorzystaniem PLCsim i PLCsim Advanced - bez konieczności posiadania fizycznego sprzętu. Dzięki temu finalne wdrożenie jest szybsze dzięki wyeliminowaniu błędów na etapie programowania.
Monitorowanie zmian
Każdy element aplikacji bezpieczeństwa (bloki, moduły sprzętowe) posiada unikalną sumę kontrolną CRC, umożliwiającą łatwe namierzenie zmian w projekcie. Ogólna sygnatura projektu może być wyświetlona na ekranie sterownika S7-1500 lub serwerze WWW.

SIMATIC ET200 - rozproszone I/O, również dla aplikacji bezpieczeństwa

Systemy ET200 oferują szerokie portfolio modułów I/O do wykorzystania w aplikacjach standardowych i bezpieczeństwa. Dostępne są wersje do montażu w szafie sterowniczej, a także bezpośrednio na maszynie.

Modułowa konstrukcja pozwala na łatwe skalowanie systemu, np. w celu uzupełnienia o moduły failsafe. Poszczególne wyspy I/O moga byc z łatwością integrowane z systemem sterowania za pomocą komunikacji PROFINET lub PROFIBUS oraz PROFIsafe. Wszystkie moduły bezpiecznych wejśc/wyjść są certyfikowane do wykorzystania w aplikacjach wymagających wysokiego poziomu bezpieczeństwa - SIL 3 (norma IEC 62061) i PL e (norma EN ISO 13849-1).

Systemy rozproszonych I/O SIMATIC ET 200

Zaawansowane rozwiązania napędowe SINAMICS ze zintegrowanymi funkcjami bezpieczeństwa

Rodzina przekształtników SINAMICS oferuje produkty w szerokim zakresie mocy, wydajności i funkcjonalności. Urządzenia ułatwiają realizację bezpiecznych aplikacji bez konieczności prowadzenia dodatkowego okablowania i wykorzystania zewnętrznych przekaźników, dzięki zintegrowanym w napędach funkcjom bezpieczeństwa. Umożliwiają one łatwą integrację z systemami automatyki SIMATIC za pośrednictwem sieci PROFINET/PROFIsafe, a także pozwalają zredukować całkowite koszty aplikacji.

Funkcje bezpieczeństwa w napędach

*bez PROFIsafe
Funkcja	STO	SS1	SBC	SBT	SLS	SDI	SSM	SLA	SOS	SS2	SP	SLP	SCA
SINAMICS V90 ^*)	✔	-	-	-	-	-	-	-	-	-	-	-	-
SINAMICS G115D	✔	-	-	-	-	-	-	-	-	-	-	-	-
SINAMICS G120C	✔	-	-	-	-	-	-	-	-	-	-	-	-
SINAMICS G120	✔	✔	✔	-	✔	✔	✔	-	-	-	-	-	-
SINAMICS G120D	✔	✔	-	-	✔	✔	✔	-	-	-	-	-	-
SINAMICS G130/G150	✔	✔	✔	✔	✔	✔	✔	-	-	-	-	-	-
SINAMICS S210	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	-	-	-
SINAMICS S120	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
SINAMICS S150	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔

Opis zintegrowanych funkcji bezpieczeństwa

Safe Torque Off (STO)

STO powoduje wyłączenie przepływu prądu przez uzwojenia silnika w celu zatrzymania. Brak rampy hamowania, pozycja nie jest podtrzymywana.

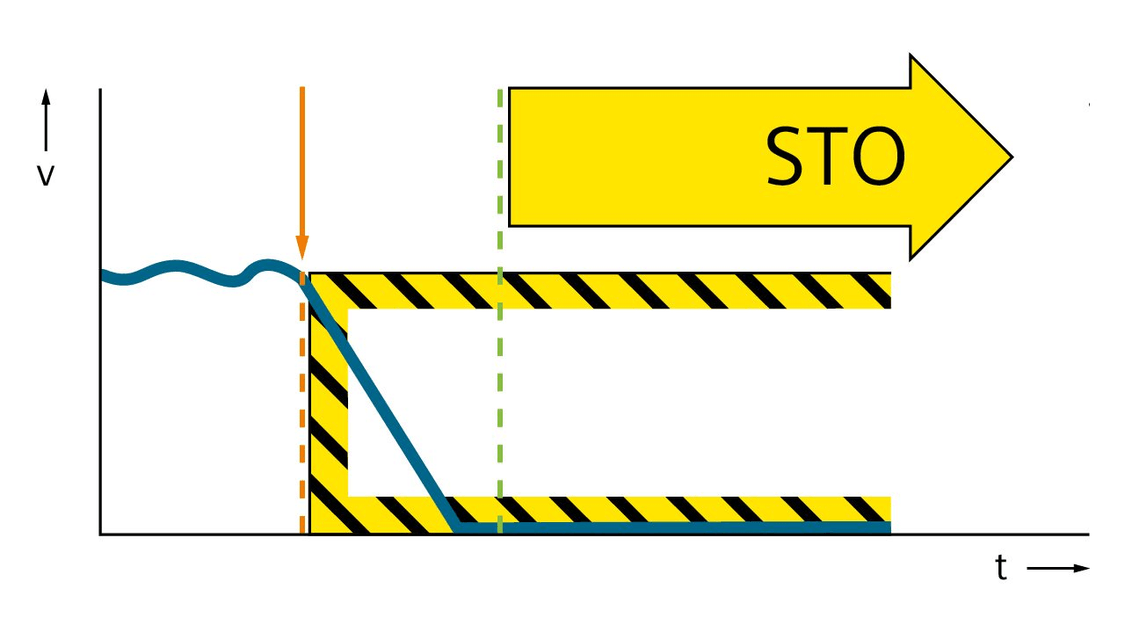

Safe Stop 1 (SS1)

Zatrzymanie silnika po zdefiniowanej rampie hamowania - funkcja przeznaczona zwłaszcza do mechanizmów o wysokim momencie bezwładności.

Safe Stop 2 (SS2)

Zatrzymanie silnika po zdefiniowanej rampie hamowania i wyzwolenie funkcji SOS.

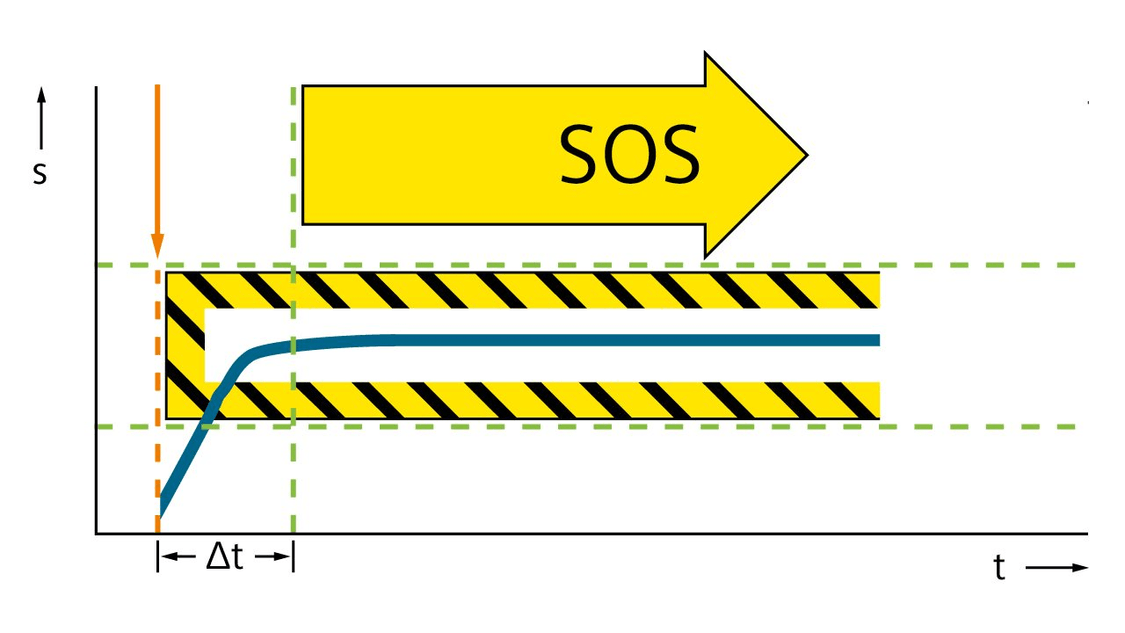

Safe Operating Stop (SOS)

Pozycja jest podtrzymywana i monitorowana w sposób bezpieczny.

Safe Brake Control (SBC)

Sterowanie hamulcem i monitorowanie w sposób bezpieczny - funkcja przeznaczona swłaszcza dla osi pionowych. Aktywacja zawsze w połączeniu z STO.

Safe Brake Test (SBT)

Cykliczne testy do dwóch hamulców na oś przy wykorzystaniu funkcji diagnostycznej SBT.

Safely-Limited Speed (SLS)

Bezpieczne ograniczenie prędkości silnika. Po przekroczeniu wartości granicznej wyzwalana jest odpowiednia reakcja zatrzymania układu.

Safe Speed Monitor (SSM)

Bezpieczne monitorowanie prędkości silnika. Funkcja podaje sygnał bezpieczny tak długo, jak długo prędkośc utrzymuje się poniżej wartości granicznej.

Safe Direction (SDI)

Bezpieczne monitorowanie kierunku obrotów zezwalające na ruch napędu tylko w jedną stronę. W przypadku błędu, wyzwalana jest właściwa reakcja układu.

Safely-Limited Acceleration (SLA)

Bezpieczne monitorowanie przyspieszenia w celu wykrycia przekroczenia wartości granicznej.

Safely-Limited Position (SLP)

Bezpieczne monitorowanie stref ochronnych przy użyciu zdefiniowanych zakresów ruchu.

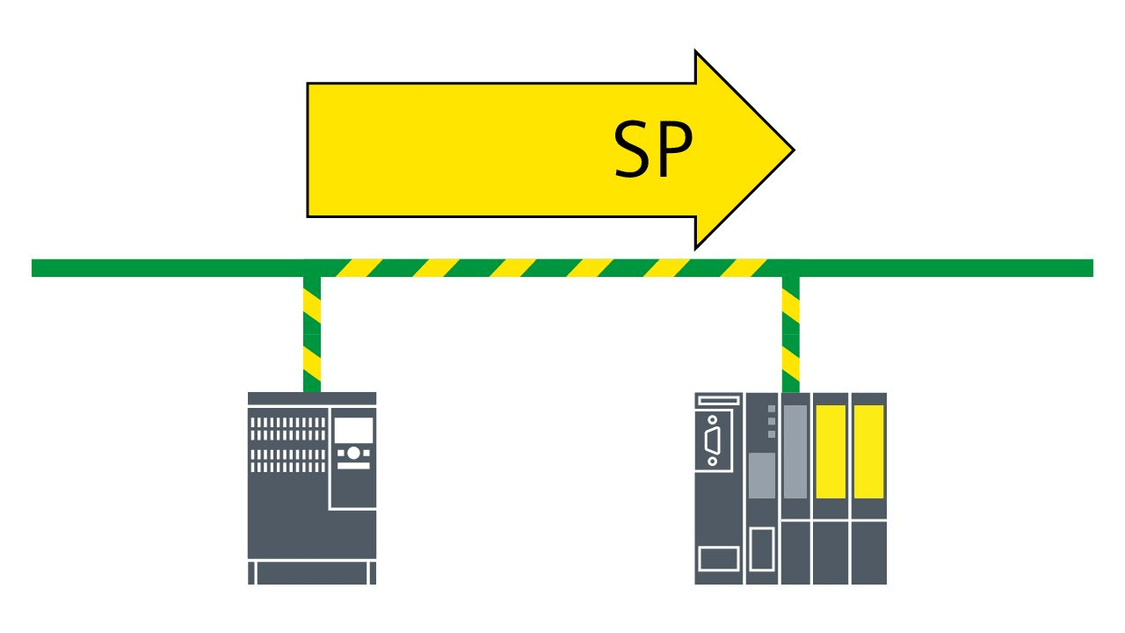

Safe Position (SP)

Funkcja transferuje aktualną wartość bezpiecznej pozycji z napędu do sterownika F w celu dalszego przetwarzania po PROFIsafe.

Safe Cam (SCA)

Funkcja podaje sygnał bezpieczny w momencie gdy pozycja napędu mieści się w zdefiniowanym zakresie.

Der Safety-Leitfaden für optimale Maschinensicherheit

Zostań Safety-Bohaterem!

Uzyskaj dostep do materiałów umożliwiających świadomą realizację funkcji bezpieczeństwa w Twojej maszynie

Bezpieczeństwo maszynowe to złożone zagadnienie. Realizując funkcje bezpieczeństwa należy znać nie tylko techniczne środki związane z programowaniem i konfiguracją, ale także aspekty prawne stojące za tymi rozwiązaniami. W cyklicznym przewodniku przedstawiamy najważniejsze kwestie związane z planowaniem i realizacją bezpiecznych aplikacji przemysłowych.

Zarejestruj się bez opłat

Czy proste sterowanie funkcjami bezpieczeństwa można uprościć jeszcze bardziej? Siemens przygotował szereg gotowych bibliotek, które ułatwią wykonanie nawet najbardziej złożonych aplikacji.

LDrvSafe

Biblioteka do sterowania zintegrowanymi funkcjami bezpieczeństwa w napędach SINAMICS serii G i S, w oparciu o sterowniki SIMATIC.

Dowiedz się więcej

LMutS

Biblioteka do realizacji sekwencyjnego mutingu bariery świetlnej z użyciem dwóch równoległych par czujników lub czujników odbiciowych ustawionych diagonalnie.

Dowiedz się więcej

Bezpieczna komunikacja I-Device

Przykład aplikacji omawiający konfigurację i programowanie komunikacji między F-CPU poprzez sieć PROFINET, w oparciu o funkcjonalność I-Device.

Dowiedz się więcej

Bezpieczna komunikacja Flexible F-Link

Przykład aplikacji omawiający konfigurację i programowanie komunikacji między F-CPU poprzez sieć Ethernet, w oparciu o standardowe mechanizmy komunikacyjne OUC i S7.

Dowiedz się więcej

S7-F/P Safety Press

Pakiet płatnych bibliotek do obsługi funkcji bezpieczeństwa w prasach mechanicznych, hydraulicznych, pneumatycznych i serwoprasach.

Dowiedz się więcej

Safe Kinematics

Płatna biblioteka opcjonalna gwarantująca bezpieczeństwo ruchu układu kinematycznego. Zastosowanie odpowiedniej konfiguracji sprzętowej oraz wybranych pakietów programowych pozwala na osiągnięcie zgodności z maszynową dyrektywą unijną oraz osiągnięcie wymaganego poziomu bezpieczeństwa SIL lub PL - certyfikacja zgodna z IEC 61508 (SIL 3), IEC 62061 (SILCL 3) oraz ISO 13849-1 (PL e, Cat. 4).
