Automatyka elektroenergetyczna i jakość energii

Sterownik polowy SIPROTEC 6MD85 jest urządzeniem ogólnego przeznaczenia do sterowania i automatyki ze zintegrowanymi podstawowymi funkcjami zabezpieczeniowymi. Został zaprojektowany do wykorzystania na wszystkich poziomach napięć, od rozdziału do przesyłu. Będąc częścią rodziny SIPROTEC 5, umożliwia korzystanie z dużej liczby funkcji zabezpieczniowych z biblioteki SIPROTEC. Modułowy hardware umożliwia integrację elementów w zależności od potrzeb. Dostosuj sprzęt dokładnie do Twoich wymagań.

Sterownik polowy SIPROTEC 6MD86 jest urządzeniem ogólnego przeznaczenia wyposażonym w funkcje sterownicze, pomiarowe oraz podstawowe funkcje zabezpieczeniowe. Został zaprojektowany do wykorzystania na wszystkich poziomach napięć, od rozdziału do przesyłu. Będąc częścią rodziny SIPROTEC 5 umożliwia korzystanie z dużej liczby funkcji zabezpieczeniowych, pomiarowych i sterowniczych z biblioteki SIPROTEC. Modułowy hardware umożliwia integrację elementów w zależności od potrzeb.

Główne cechy:

• Sterownik polowy dla średniego i wysokiego napięcia ze zintegrowanym panelem obsługowym i bogatymi funkcjami zabezpieczeniowymi.
• Duże możliwości funkcjonalne, łatwa konfiguracja za pomocą DIGSI 5.
• Wejścia i wyjścia: 6 standardowych wariantów z 8 przekładnikami prądowymi, 8 przekładnikami napięciowymi, 11 do 75 wejść binarnych, 9 do 41 wyjść binarnych.
• Skalowalność sprzętu: elastyczna i rozszerzalna struktura I/O zgodna z modułowym systemem SIPROTEC 5. Dla większych wymagań dotyczących struktury, urządzenie może być rozbudowane o drugi rząd. Przykładowo, przy użyciu modułów IO230 możliwe jest uzyskanie ponad 240 wejść binarnych.
• Szerokość obudowy: 1/3 × 19" do 2/1 × 19"

SIPROTEC 6MD61 umożliwia w łatwy sposób na zwiększenie liczby wejść i wyjść binarnych układu zabezpieczeń. Może być stosowany bezpośrednio w polu rozdzielnicy razem z innymi urządzeniami SIPROTEC 4 i SICAM PAS. IO-Box bazuje na serii SIPROTEC 6MD63 i 6MD66, więc może być w prosty sposób zintegrowany z innymi urządzeniami SIPROTEC 4. IO-Box wspiera szeroki zakres dodatkowych wejść binarnych (BI) i wyjść binarnych (BO), począwszy od 20 BI+10 BO, aż do 80 BI+53 BO. Wspierane są wszystkie istotne protokoły komunikacyjne. Dzięki komunikacji IEC 61850-GOOSE, możliwa jest bezpośrednia wymiana informacji z innymi urządziami SIPROTEC. Dla uproszenia i redukcji kosztów, IO-Box jest dostępny bez automatyki (CFC), bez przycisków i bez wyświetlacza.

Sterownik polowy 6MD63 to elastyczne, łatwe w obsłudze urządzenie. Jest optymalnie przystosowane do zastosowania w stacjach średniego i wysokiego napięcia. Sterownik polowy 6MD63 ma taki sam design, jak inne urządzenia zabezpieczeniowe z serii SIPROTEC 4. Również konfigurację przeprowadza się w taki sam standardowy sposób za pomocą intuicyjnego narzędzia konfiguracyjnego DIGSI 4.  Obsługa urządzenia odbywa się za pomocą dużego wyświetlacza graficznego i klawiatury. Istotne czynności, takie jak np. wyświetlanie listy alarmów lub sterowanie łącznikami rozdzielnicy, wykonuje się w prosty i intuicyjny sposób. Panel operatora może być zamontowany oddzielnie od przekaźnika.

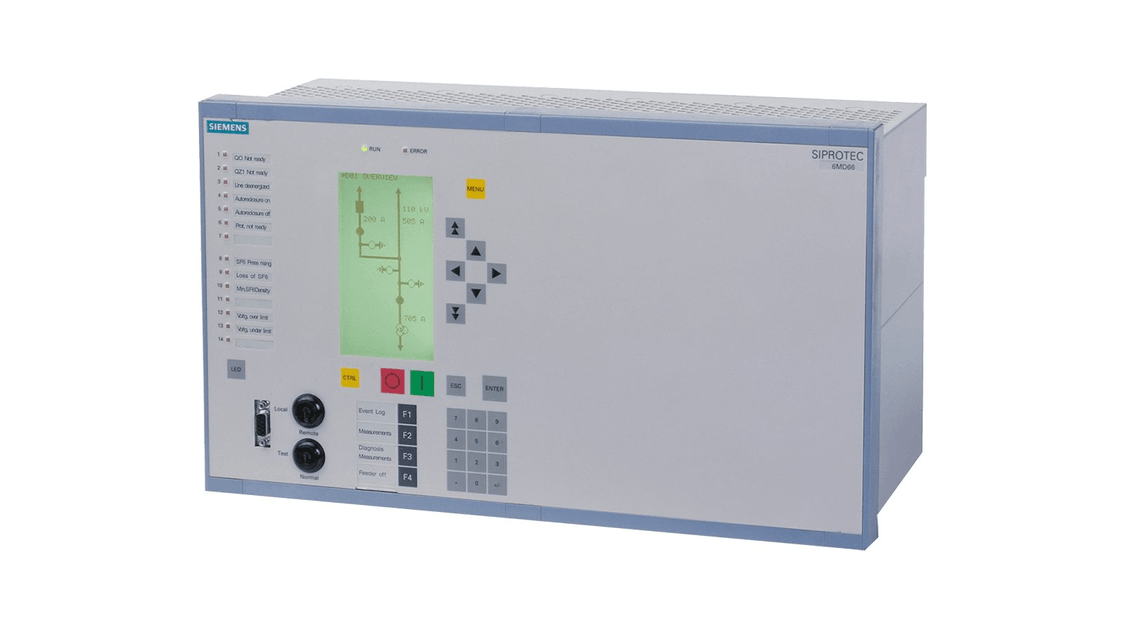

Sterownik polowy dla układów wysokiego napięcia 6MD66 jest sterownikiem polowym z serii przekaźników SIPROTEC 4. Ze względu na zintegrowane funkcje jest optymalnym, opłacalnym rozwiązaniem dla pól wysokiego napięcia. 6MD66 charakteryzuje się taką samą konstrukcją jak inne urządzenia zabezpieczające SIPROTEC 4. Konfiguracja jest wykonywana w standardowy sposób za pomocą łatwego w użyciu narzędzia konfiguracyjnego DIGSI 4. Obsługa urządzenia odbywa się za pomocą dużego wyświetlacza graficznego i klawiatury. Istotne informacje, takie jak np. lista alarmów lub sterowanie łącznikami, wykonuje się w prosty i intuicyjny sposób. Panel operatora może być zamontowany oddzielnie od przekaźnika, dzięki czemu urządzenie jest elastyczne w odniesieniu do sposobu montażu. Pomiar napięcia, prądu i obliczonych wartości P i Q o wysokiej dokładności  (± 0.5 %) to kolejna cecha tego urządzenia.

SIPROTEC 7VK87 został zaprojektowany do zarządzania wyłącznikami. Dzięki modułowej strukturze rodziny SIPROTEC 5, elastycznemu i funkcjonalnemu narzędziu DIGSI 5, SIPROTEC 7VK87 oferuje przyszłościowe i funkcjonalne rozwiązania. Głównymi funkcjami, realizowanymi przez urządzenie są Samoczynne Ponowne Załączenie (SPZ), synchrocheck i Lokalna Rezerwa Wyłącznikowa (LRW).

Urządzenie do sterowania wyłącznikami SIPROTEC 7VK61 w bardzo elastyczny sposób umożliwia implementację układów automatyki SPZ (Samoczynne ponowne załączenie), a także sprawdzania synchronizmu i realizacji funkcji lokalnej rezerwy wyłącznikowej.

Zabezpieczenie szyn zbiorczych SIPROTEC 7SS85 to selektywna, bezpieczna i szybka ochrona przed zwarciami na szynach zbiorczych w sieciach średniego i wysokiego napięcia w różnych konfiguracjach szyn. Wybór funkcjonalności urządzenia i modułowa struktura SIPROTEC 5 umożliwia optymalną adaptację urządzenia do różnych konfiguracji sieci i wymagań funkcjonalnych dla kompletnego zabezpieczenia stacji.

Zabezpieczenie SIPROTEC 7SS52 to selektywna, bezpieczna i szybka ochrona przed zwarciami na szynach zbiorczych i awarią wyłącznika w stacjach średniego i wysokiego napięcia w różnych konfiguracjach szyn.

Zabezpieczenie odległościowe SIPROTEC 7SA82 to kompaktowe zabezpieczenie linii średniego i wysokiego napięcia.

Główne funkcje:

• Zabezpieczenie odległościowe do zastosowań średniego i wysokiego napięcia
• Interoperacyjność urządzeń zabezpieczających linii SIPROTEC 5 i SIPROTEC 4

Wyzwalanie:

• 3-biegunowe, minimalny czas wyzwolenia: 19 ms

Wejścia i wyjścia:

• 4 przekładniki prądowe,
• 4 przekładniki napięciowe,
• 11 lub 23 wejść binarnych,
• 9 lub 16 wyjść binarnych

Elastyczność sprzętu:

• Oprócz podstawowej funkcji odległościowej urządzenia, jest ono wyposażone w szereg funkcji dodatkowych, w tym w funkcje sterownicze, pomiarowe oraz w funkcje zabezpieczenia ziemnozwarciowego, dedykowanego dla sieci rozdzielczych i przemysłowych. W małej obudowie dostępna jest znaczna ilość wejść i wyjść binarnych. Urządzenie posiada również wiele możliwości komunikacyjnych.

Szerokość obudowy:

• Nierozbudowywalna konstrukcja 1/3 x 19 cali

W standardzie:

• Obwody drukowane
• Urządzenia pokryte ochronną powłoką

Zabezpieczenie odległościowe SIPROTEC 7SA86 jest to uniwersalne zabezpieczenie linii średniego i wysokiego napięcia.

Główne funkcje:

• Zabezpieczenie odległościowe
• Interoperacyjność urządzeń zabezpieczających linii SIPROTEC 5 i SIPROTEC 4

Wyzwalanie:

• 3-biegunowe, minimalny czas wyzwolenia: 9 ms

Wejścia i wyjścia:

12 predefiniowanych wersji standardowych z

• 4/4 lub 8/8 przekładnikami prądowymi / napięciowymi,
• 5 do 31 wejść binarnych,
• 8 do 46 wyjść binarnych

Struktura ilościowa sprzętu:

• Elastycznie konfigurowalna struktura ilości wejść i wyjść binarnych i analogowych zgodnie z modułowym systemem SIPROTEC 5. Oprócz podstawowej funkcji odległościowej urządzenia, jest ono wyposażone w szereg funkcji dodatkowych, w tym w funkcje sterownicze, pomiarowe oraz w funkcje zabezpieczenia ziemnozwarciowego, dedykowanego dla sieci rozdzielczych i przemysłowych. W małej obudowie dostępna jest znaczna ilość wejść i wyjść binarnych. Urządzenie posiada również wiele możliwości komunikacyjnych.

Szerokość obudowy:

• Rozbudowywalna konstrukcja od 1/3 x 19 cali do 2/1 x 19 cali

W standardzie:

• Obwody drukowane
• Urządzenia pokryte ochronną powłoką

Zabezpieczenie odległościowe SIPROTEC 7SA87 to uniwersalne zabezpieczenie wysokiego napięcia.

Główne funkcje:

• Zabezpieczenie odległościowe
• Interoperacyjność urządzeń zabezpieczających linii SIPROTEC 5 i SIPROTEC 4

Wyzwalanie:

• 1- i 3-biegunowe, minimalny czas wyzwolenia: 9 ms

Wejścia i wyjścia:

12 predefiniowanych wersji standardowych z

• 4/4 lub 8/8 przekładnikami prądowymi / napięciowymi,
• 5 do 31 wejść binarnych,
• 8 do 46 wyjść binarnych

Struktura ilościowa sprzętu:

• Elastycznie konfigurowalna struktura ilości wejść i wyjść binarnych i analogowych zgodnie z modułowym systemem SIPROTEC 5. (Możliwość dodania maksymalnie 9 modułów rozszerzeń). Oprócz podstawowej funkcji odległościowej urządzenia, jest ono wyposażone w szereg funkcji dodatkowych, w tym w funkcje sterownicze, pomiarowe oraz w funkcje zabezpieczenia ziemnozwarciowego, dedykowanego dla sieci rozdzielczych i przemysłowych. W małej obudowie dostępna jest znaczna ilość wejść i wyjść binarnych. Urządzenie posiada również wiele możliwości komunikacyjnych.

Szerokość obudowy:

• Rozbudowywalna konstrukcja od 1/3 x 19 cali do 2/1 x 19 cali

W standardzie:

• Obwody drukowane
• Urządzenia pokryte ochronną powłoką

SIPROTEC 7SA522 zapewnia pełne zabezpieczenie odległościowe wymagane do zabezpieczenia linii. Nadaje się do stosowania dla sieci o wszystkich rodzajach pracy punktu gwiazdowego (uziemienie przez dławik, izolowany punkt gwiazdowy lub uziemienie przez niską rezystancję). Urządzenie może wysyłać jedno lub trójfazowe rozkazy wyłączenia.

SIPROTEC 4 7SA6 to zabezpieczenie odległościowe, realizujące także funkcje sterowania i nadzoru. Zawiera wszystkie dodatkowe funkcje zabezpieczeniowe dla linii napowietrznych i kabli o wszystkich poziomach napięć od 5 do 400kV.

Właściwości sprzętowe

• Wejścia binarne: 5 do 33
• Wyjścia binarne: 6 do 33
• Przekaźniki mocy: 4 / 8
• Wyświetlacz tekstowy
• Montaż natablicowy lub zatablicowy

SIPROTEC 4 7SA6 to zabezpieczenie odległościowe, realizujące także funkcje sterowania i nadzoru. Zawiera wszystkie dodatkowe funkcje zabezpieczeniowe dla linii napowietrznych i kabli o wszystkich poziomach napięć od 5 do 400kV.

Właściwości sprzętowe

• Wejścia binarne: 13 do 33
• Wyjścia binarne: 12 do 33
• Przekaźniki mocy: 4 / 8
• Wyświetlacz graficzny
• Montaż natablicowy lub zatablicowy

SIPROTEC 4 7SA6 to zabezpieczenie odległościowe, realizujące także funkcje sterowania i nadzoru. Zawiera wszystkie dodatkowe funkcje zabezpieczeniowe dla linii napowietrznych i kabli o wszystkich poziomach napięć do 400kV.

Właściwości sprzętowe

• Wejścia binarne: 13 do 33
• Wyjścia binarne: 9 do 33
• Przekaźniki mocy: 4 / 8
• Wyświetlacz graficzny
• Zdejmowany panel operatorski

7KE85 to rejestrator zakłóceń ze zintegrowaną funkcją pomiaru synchrofazorów (PMU) zgodnie z IEEE C37.118 i pomiarem jakości energii zgodnie z IEC 61000-4-30. Ze względu na dużą elastyczność konfiguracji sprzętowej i funkcjonalnej, SIPROTEC 7KE85 idealnie nadaje się do monitorowania całego łańcucha energetycznego, od wytwatrzania do dystrybucji.

Wejścia i wyjścia:

• 4 predefiniowane standardowe warianty
• do 40 kanałów analogowych,
• 43 wejścia binarne,
• 33 wyjścia binarne

Zabezpieczenie 7SD82 umożliwia ochronę linii w sieciach średniego i wysokiego napięcia.

Główne funkcje:

• Główną funkcją zabezpieczeniową jest funkcja różnicowa
• Interoperacyjność urządzeń zabezpieczających linii SIPROTEC 5 i SIPROTEC 4

Wyzwalanie:

• 3-biegunowe, minimalny czas wyzwolenia: 19 ms

Wejścia i wyjścia:

• 4 przekładniki prądowe,
• 4 przekładniki napięciowe,
• 11 lub 23 wejścia binarne,
• 9 lub 16 wyjść binarnych

Modułowe zabezpieczenie 7SD86 umożliwia ochronę linii w sieciach wysokiego napięcia.

Główne funkcje:

• Główną funkcją zabezpieczeniową jest funkcja różnicowa
• Interoperacyjność urządzeń zabezpieczających linii SIPROTEC 5 i SIPROTEC 4

Wyzwalanie:

• 3-biegunowe, minimalny czas wyzwolenia: 9 ms

Wejścia i wyjścia:

12 predefiniowanych standardowych wersji z:

• 4/4 lub 8/8 przekładnikami prądowymi/napięciowymi,
• 5 do 31 wejściami binarnymi,
• 9 lub 16 wyjściami binarnymi

Modułowe zabezpieczenie 7SD86 umożliwia ochronę linii w sieciach wysokiego napięcia.

Główne funkcje:

• Główną funkcją zabezpieczeniową jest funkcja różnicowa
• Interoperacyjność urządzeń zabezpieczających linii SIPROTEC 5 i SIPROTEC 4

Wyzwalanie:

• 1- i 3-biegunowe, minimalny czas wyzwolenia: 9 ms


Wejścia i wyjścia:

12 predefiniowanych standardowych wersji:

• 4/4 lub 8/8 przekładników prądowych/napięciowych,
• 5 do 31 wejść binarnych,
• 8 do 46 wyjść binarnych

Zabezpieczenie 7SD610 z funkcją główną różnicową pozwala na ochronę różnych elementów sieci elektroenergetycznej, takich jak linie średniego i wysokiego napięcia oraz transformatory.

Główne funkcje:

• Główną funkcją zabezpieczeniową jest funkcja różnicowa
• Interoperacyjność urządzeń zabezpieczających linii SIPROTEC 5 i SIPROTEC 4

Właściwości sprzętowe

• Wejścia binarne: 7
• Wyjścia binarne: 5
• Wyświetlacz tekstowy
• Montaż natablicowy lub zatablicowy

Zabezpieczenie 7SD5 z funkcją główną różnicową pozwala na ochronę różnych elementów sieci elektroenergetycznej, takich jak linie średniego i wysokiego napięcia oraz transformatory.

Główne funkcje:

• Główną funkcją zabezpieczeniową jest funkcja różnicowa
• Interoperacyjność urządzeń zabezpieczających linii SIPROTEC 5 i SIPROTEC 4

Właściwości sprzętowe

• Różne warianty ilości wejść i wyjść binarnych
• Wyświetlacz graficzny lub tekstowy
• Montaż natablicowy lub zatablicowy

Zabezpieczenie 7SL82 umożliwia ochronę linii w sieciach średniego i wysokiego napięcia.

Główne funkcje:

• Głównymi funkcjami zabezpieczeniowymi są funkcja różnicowa i funkcja odległościowa
• Interoperacyjność urządzeń zabezpieczających linii SIPROTEC 5 i SIPROTEC 4

Wyzwalanie:

• 3-biegunowe, minimalny czas wyzwolenia: 19 ms


Wejścia i wyjścia:

• 4 przekładniki prądowe,
• 4 przekładniki napięciowe,
• 11 lub 23 wejścia binarne,
• 9 lub 16 wyjścia binarne

• Głównymi funkcjami zabezpieczeniowymi są funkcja różnicowa i funkcja odległościowa
• Interoperacyjność urządzeń zabezpieczających linii SIPROTEC 5 i SIPROTEC 4

Wyzwolenie:

• 3-biegunowe, minimalny czas wyzwolenia: 9 ms


Wejścia i wyjścia:

12 predefiniowane stadnardowe wersje:

• 4/4 lub 8/8 przekładniki prądowe/napięciowe,
• 5 do 31 wejść binarnych,
• 8 do 46 wyjść binarnych

Zabezpieczenie 7SL87 umożliwia ochronę linii w sieciach średniego i wysokiego napięcia.

Główne funkcje:

• Głównymi funkcjami zabezpieczeniowymi są funkcja różnicowa i funkcja odległościowa
• Interoperacyjność urządzeń zabezpieczających linii SIPROTEC 5 i SIPROTEC 4

Wyzwolenie:

• 1- i 3-biegunowe, minimalny czas wyzwolenia: 9 ms


Wejścia i wyjścia:

12 predefiniowane wersje standardowe:

• 4/4 lub 8/8 przekładniki prądowe/napięciowe,
• 5 do 31 wejścia binarne,
• 8 do 46 wyjścia binarne

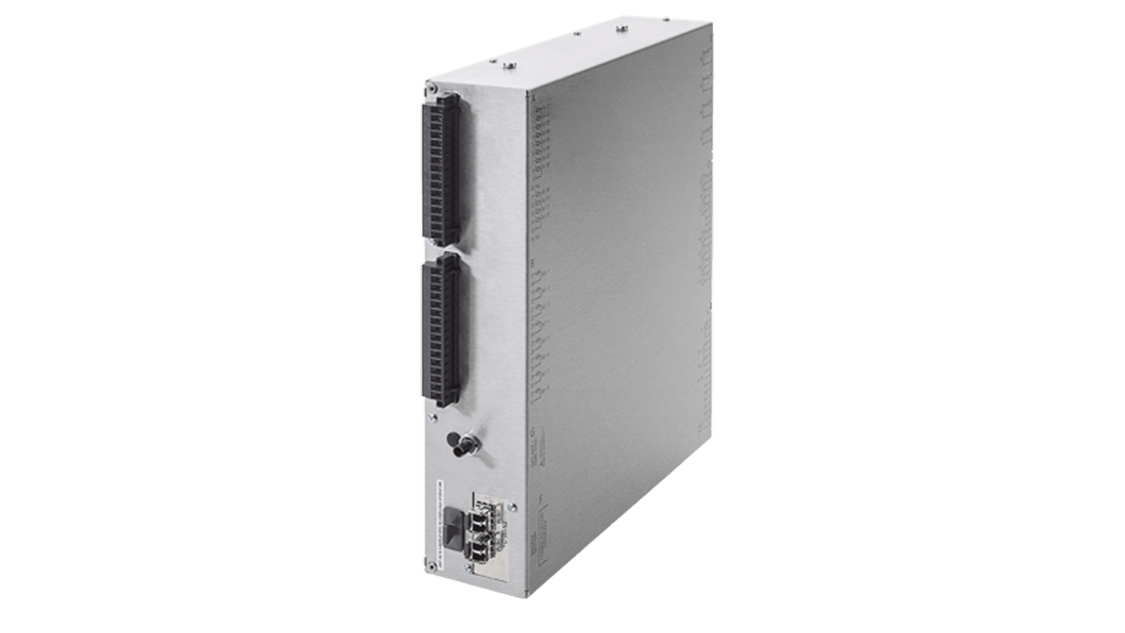

Urządzenie 6MU805 pozwala na integrację konwencjonalnej aparatury pierwotnej z infrastrukturą cyfrowej stacji z zaimplementowanym rozwiązaniem szyny procesowej.

• 12 wejść / 8 wyjść binarnych konfigurowalnych

• Synchronizacja czasu poprzez PPS, IRIG-B lub GPS

• Pełne wsparcie IEC 61850-8-1 GOOSE

• PRP i HSR (IEC 62439)

• Zintegrowany web server

• Konfiguracja za pomocą oprogramowania DIGSI

• Do 4 strumieni próbkowanych wartości wg IEC 61850-9-2 LE lub IEC 61869

Elastyczność sprzętowa:

• Możliwość dostosowania i rozbudowy struktury ilościowej w zakresie modułowego systemu SIPROTEC 5; możliwość dołączenia 1/6 modułów rozszerzeń.

Szerokość obudowy:

• 1/3 × 19 cali do 2/1 × 19 cali

Urządzenie SIPROTEC 7UM61, służące do ochrony generatorów, może realizować funkcje zabezpieczeniowe, takie jak zabezpieczenie od przeciążeń, przepięć, nad- i podczęstotliwościowe. Urządzenie to jest dedykowane do ochrony generatorów małych i średnich mocy.

Wejścia i wyjścia:
3 predefiniowane warianty z:

• 4 przekładnikami prądowymi
• 4 przekładnikami napięciowymi,
• 7 wejściami, 11 wyjściami binarnymi
• 15 wejściami, 19 wyjściami binarnymi

Urządzenie SIPROTEC 7UM62, służące do ochrony generatorów, może realizować funkcje zabezpieczeniowe, takie jak zabezpieczenie od przeciążeń, przepięć, nad- i podczęstotliwościowe. Urządzenie to jest dedykowane do ochrony generatorów małych i średnich mocy.

Wejścia i wyjścia:
3 predefiniowane warianty z:

• 4 przekładnikami prądowymi
• 4 przekładnikami napięciowymi,
• 7 wejściami, 12 wyjściami binarnymi,
• 15 wejściami, 20 wyjściami binarnymi

Główna funkcja:

• Zabezpieczenie silników małej do średniej mocy  (100 kW do 2 MW).
• Certyfikacja do stosowania w środowisku zagrożonym wybuchem (EN 60079-14 lub Verband der Elektrotechnik, Elektronik und Informationstechnik 0165, Part 1, ATEX)

Wejścia i wyjścia:

• 4 przekładniki prądowe,
• 4 przekładniki napięciowe (opcjonalnie),
• 11 lub 23 wejścia binarne,
• 9 lub 16 wyjścia binarne,
• 12 wejść RTD (opcjonalnie)

Główna funkcja:

• Ochrona silników wszystkich mocy
• Certyfikacja do stosowania w strefach zagrożonych wybuchem  (EN 60079-14 lub Verband der Elektrotechnik, Elektronik und Informationstechnik 0165, Part 1, ATEX)

Wejścia i wyjścia:

3 predefiniowane warianty z:

• 4 przekładnikami prądowymi,
• 4 przekładnikami napięciowymi,
• 11 do 27 wejściami binarnymi,
• 9 do 17 wyjściami binarnymi

Główna funkcja:

• Typowe funkcje ochrony generatorów
• Certyfikacja do stosowania w środowiskach zagrożonych wybuchem (EN 60079-14 lub Verband der Elektrotechnik, Elektronik und Informationstechnik 0165, Part 1, ATEX)

Wejścia i wyjścia:

5 predefiniowanych wersji z:

• Do 16 przekładnikami prądowymi
• 8 przekładnikami napięciowymi,
• 7 do 15 wejściami binarnymi,
• 9 do 20 wyjściami binarnymi,
• 4 wejść szybkich przetworników pomiarowych (10 V lub 20 mA)

Zabezpieczenie dedykowane dla prostych układów zabezpieczeń sieci przemysłowych i rozdzielczych średniego napięcia. Konstrukcja nierozbudowywalna.

Główna funkcja:

• Zabezpieczenie nadprądowe
• Możliwość integracji innych funkcji zabezpieczeniowych

Wejścia i wyjścia:

• 4 przekładniki prądowe, 11 wejść binarnych, 9 wyjść binarnych
• 4 przekładniki prądowe, 18 wejść binarnych, 14 wyjść binarnych
• 4 przekładniki prądowe, 4 przekładniki napięciowe, 11 wejść binarnych, 9 wyjść binarnych
• 4 przekładniki prądowe, 4 przekładniki napięciowe, 16 wejścia binarne, 11 wyjść binarnych

Główna funkcja:

• Zabezpieczenie nadprądowe dla wszystkich poziomów napięć

Wejścia i wyjścia:

• 4 przekładniki prądowe,
• 4 przekładniki napięciowe (opcjonalnie),
• 11 lub 23 wejść binarnych,
• 9 lub 16 wyjść binarnych,

lub

• 8 przekładników prądowych,
• 7 wejść binarnych,
• 7 wyjść binarnych

Wielofunkcyjne zabezpieczenie nadprądowe, dedykowane dla najbardziej wymagających układów zabezpieczeń sieci średniego i wysokiego napięcia. Charakteryzuje się budową modułową, dzięki czemu możliwe jest dostosowanie jego funkcjonalności do potrzeb Klienta.

Główna funkcja:

• Zabezpieczenie nadprądowe dla wszystkich poziomów napięć
• Możliwość integracji innych funkcji zabezpieczeniowych

Wyzwalanie:

• 3-biegunowe

Wejścia i wyjścia:

5 predefiniowanych standardowych wersji z:

• 4 przekładnikami prądowymi,
• 4 przekładnikami napięciowymi,
• 11 do 59 wejściami binarnymi,
• 9 do 33 wyjściami binarnymi

Wielofunkcyjne zabezpieczenie nadprądowe, dedykowane dla najbardziej wymagających układów zabezpieczeń sieci średniego i wysokiego napięcia. Charakteryzuje się budową modułową, dzięki czemu możliwe jest dostosowanie jego funkcjonalności do potrzeb Klienta.

Główna funkcja:

• Zabezpiczenie nadprądowe
• Możliwość integracji innych funkcji zabezpieczeniowych

Wyzwalanie:

• 3-biegunowe

Wejścia i wyjścia:

3 predefioniowane standardowe wersje z:

• 4 przekładnikami prądowymi,
• 4 przekładnikami napięciowymi,
• 11 do 23 wejściami binarnymi,
• 9 do 25 wyjściami binarnymi

Przekaźnik 7SJ61 może być używany jako zabezpieczenie linii w sieciach średniego i wysokiego napięcia z punktem neutralnym izolowanym, uziemionym bezpośrednio lub przez małą rezystancję, jak również w sieciach kompensowanych. Urządzenia te mogą również pełnić funkcję zabezpieczenia silników asynchronicznych dowolnych mocy. Ponadto urządzenia SIPROTEC 4 7SJ61 są wyposażone we wszystkie funkcje niezbędne dla zabezpieczenia rezerwowego transformatora, dla którego zabezpieczeniem podstawowym jest przekaźnik różnicowoprądowy.

Właściwości sprzętowe

• 4 przekładniki prądowe
• 3/8/11 wejść binarnych
• 4/8/6 wyjść przekaźnikowych
• Wyśwetlacz tekstowy lub graficzny
• Montaż natablicowy lu zatablicowy

Przekaźnik 7SJ62 może być używany jako zabezpieczenie linii w sieciach średniego i wysokiego napięcia z punktem neutralnym izolowanym, uziemionym bezpośrednio lub przez małą rezystancję, jak również w sieciach kompensowanych. Urządzenia te mogą również pełnić funkcję zabezpieczenia silników asynchronicznych dowolnych mocy. Ponadto urządzenia SIPROTEC 4 7SJ62 są wyposażone we wszystkie funkcje niezbędne dla zabezpieczenia rezerwowego transformatora, dla którego zabezpieczeniem podstawowym jest przekaźnik różnicowoprądowy.

7SJ62 pozwala na dodanie do 20 funkcji zabezpieczających, zgodnie z indywidualnymi potrzebami.

Właściwości sprzętowe

• 4 przekładniki prądowe
• 3/4 przekładniki napięciowe
• 8/11 wejść binarnych
• 8/6 wyjść przekaźnikowych
• Wyśwetlacz tekstowy lub graficzny
• Montaż natablicowy lub zatablicowy

SIPROTEC 4 7SJ63 może być stosowany jako zabezpieczenie z funkcjami sterowniczymi i kontrolnymi pól liniowych w sieciach przemysłowych, rozdzielczych i przesyłowych o dowolnym poziomie napięcia w sieciach z punktem gwiazdowym izolowanym, uziemionym bezpośrednio lub przez małą rezystancję, jak również w sieciach kompensowanych.

Właściwości sprzętowe

• 4 przekładniki prądowe
• 3 przekładniki napięciowe
• 11 do 37 wejść binarnych
• 8 do 14 wyjść przekaźnikowych
• Wyświetlacz graficzny
• Montaż natablicowy lub zatablicowy

Przekaźnik przeznaczony jest dla sieci promieniowych lub pierścieniowych oraz dla linii z jednostronnym lub wielostronnym zasilaniem. SIPROTEC 4 7SJ64 wyposażono w funkcję synchronizacji, która zapewnia następujące tryby działania: "sprawdzenie synchronizacji" (klasyczna opcja) i "załączanie synchroniczne/asynchroniczne" (opcja uwzględnia czas własny wyłącznika). Zabezpieczenie silnika obejmuje kontrolę podprądową, kontrolę czasu rozruchu, blokowanie ponownych rozruchów, zabezpieczanie od zablokowanego i utyku wirnika oraz funkcję statystyki silnika.

Właściwości sprzętowe

• 4 przekładniki prądowe
• 4 przekładniki napięciowe
• 7 do 48 wejść binarnych
• 5 do 21 wyjść przekaźnikowych
• Wyświetlacz tekstowy lub graficzny
• Montaż natablicowy lub zatablicowy

Proste w konfiguracji, ekonomiczne wielofunkcyjne zabezpieczenie nadprądowe dedykowane dla sieci rozdzielczych i przemysłowych średniego napięcia bazujące na technologii SIPROTEC 4.

Właściwości sprzętowe

• Zaciski sprężynowe
• 4 przekładniki prądowe
• 4 przekładniki napięciowe
• 16 do 36 wejść binarnych
• 7 do 23 wyjść przekaźnikowych
• Wyświetlacz graficzny lub 8 liniowy

Synchronizatory cyfrowe 7VE85 z rodziny SIPROTEC 5 to wielofunkcyjne urządzenia, które gwarantują wysoki poziom niezawodności podczas synchronizacji systemów i generatorów.

Główna funkcja

• Synchronizacja 1.5- oraz 2-kanałowa

Wejścia i wyjścia

2 predefiniowane standardowe wersje z:

• do 8 przekładnikami prądowymi,
• 8 przekładnikami napięciowymi,
• 7 do 15 wejściami binarnymi,
• 14 do 20 wyjściami binarnymi

Automatyczne synchronizatory cyfrowe 7VE61 oraz 7VE63 z rodziny SIPROTEC 4 to wielofunkcyjne urządzenia, które gwarantują wysoki poziom niezawodności podczas synchronizacji systemów i generatorów.

Niezawodność synchronizacji jest zapewniona dzięki jedno lub dwukanałowym algorytmom pomiarowym oraz trwałej budowie urządzeń. Synchronizatory 7VE6 automatycznie wykrywają warunki pracy systemu. Odpowiedź na te warunki zależy od ustawień. W trybie "synchronicznego przełączania sieci", mierzona jest z dużą dokładnością różnica w częstotliwości. Jeśli ta różnica wynosI zero przez wystarczającą ilość czasu to sieci zostały zsynchronizowane.

W przypadku, gdy warunki początkowo są asynchroniczne, co ma miejsce podczas synchronizowania generatorów, prędkość obrotowa generatora jest automatycznie dostosowywana do częstotliwości systemu, a napięcie generatora do napięcia systemu. Przyłączenie generatora następuje w warunkach synchronicznych.

Wejścia i wyjścia:

• 8 przekładników prądowych
• 8 przekładników napięciowych
• 6 lub 14 wejść binarnych
• 9 lub 17 wyjść binarnych

Zabezpieczenie SIPROTEC 7UT82 znajduje zastosowanie do zabezpieczenia dwuuzwojeniowych transformatorów. Jest głównym zabezpieczeniem dla transformatora i zawiera także wiele innych funkcji nadzoru.

Główna funkcja:

• 1 różnicowa funkcja zabezpieczeniowa (standard lub autotransformator) z dodatkową stabilizacją; do 2 funkcji zabezpieczeniowych przed zwarciem doziemnym


Punkty pomiarowe:

• 2 x 3-fazowe punkty pomiaru prądu,
• 2 x 1- fazowe punkty pomiaru prądu

Wejścia i wyjścia:

1 predefiniowana wersja z:

• 8 przekładnikami prądowymi,
• 7 wejściami binarnymi,
• 7 wyjściami binarnymi

Urządzenie znajduje zastosowanie do zabezpieczenia dwuuzwojeniowych transformatorów. Jest głównym zabezpieczeniem dla transformatora i zawiera także wiele innych funkcji nadzoru.

Główna funkcja:

• 1 różnicowa funkcja zabezpieczeniowa (standard lub autotransformator) z dodatkową stabilizacją; do 2 funkcji zabezpieczeniowych przed zwarciem doziemnym

Punkty pomiarowe:

• 5 x 3-fazowe punkty pomiaru prądu,
• 3 x 1- fazowe punkty pomiaru prądu,
• 3 x 3-fazowe punkty pomiaru napięcia;
• Rozszerzane do 3 stron


Wejścia i wyjścia:

2 predefiniowane wersje z:

• 8 przekładniami prądowymi
• 7 do 19 wejściami binarnymi
• 7 do 23 wyjściami binarnymi

Główna funkcja:

• 1 różnicowa funkcja zabezpieczeniowa (standard) z dodatkową stabilizacją; do 3 funkcji zabezpieczeniowych przed zwarciem doziemnym
• W obrębie jednej grupy funkcyjnej autotransformatora mogą być realizowane dwie funkcje różnicowe.

Punkty pomiarowe:

• 6 x 3-fazowe punkty pomiaru prądu,
• 4 x 1- fazowe punkty pomiaru prądu,
• 4 x 3-fazowe punkty pomiaru napięcia,
• Rozszerzane do 4 stron


Wejścia i wyjścia:

2 predefiniowane wersje z:

• 12 przekładnikami prądowymi,
• 4 przekładnikami napięciowymi,
• 11 do 23 wejściami binarnymi,
• 18 do 34 wyjściami binarnymi

Główna funkcja:

• Do 3 różnicowych funkcji zabezpieczeniowych z dodatkową stabilizacją (w różnych grupach funkcyjnych transformatorów); do 5 funkcji zabezpieczeniowych przed zwarciem doziemnym.
• W obrębie jednej grupy funkcyjnej autotransformatora mogą być realizowane dwie funkcje różnicowe.

Punkty pomiarowe:

• 9 x 3-fazowe punkty pomiaru prądu,
• 5 x 1-fazowe punkty pomiaru prądu,
• 5 x 3-fazowe punkty pomiaru napięcia


Wejścia i wyjścia:

2 predefiniowane standardowe wersje z:

• 20 przekładnikami prądowymi,
• 4 przekładnikami napięciowymi,
• 15 do 27 wejściami binarnymi,
• 22 do 38 wyjściami binarnymi

• Zabezpieczenie różnicowe dla 2 uzwojeniowych transformatorów (3-/1-fazowo)
• Zabezpieczenie różnicowe dla silników i generatorów
• Zabezpieczenie różnicowe dla krótkich linii
• Zabezpieczenie różnicowe do szyn do 7 pól (fazowo sortowane lub z sumowaniem CT)

Właściwości sprzętowe

• 7 przekładników prądowych, 1 IEE
• 3 wejść binarnych
• 4 wyjść binarnych
• Wyświetlacz tekstowy
• Montaż natablicowy lub zatablicowy

• Zabezpieczenie różnicowe dla 2 lub 3 uzwojeniowych transformatorów (3-/1-fazowo)
• Zabezpieczenie różnicowe dla silników i generatorów
• Zabezpieczenie różnicowe dla 2 do 3 krótkich linii
• Zabezpieczenie różnicowe do szyn do 9 pól (fazowo sortowane lub z sumowaniem CT)

Właściwości sprzętowe

• 12 przekładniki prądowe, 1 IEE
• 4 przekładniki napięciowe
• 5 wejść binarnych
• 8 wyjść binarnych
• Wyświetlacz tekstowy
• Montaż natablicowy lub zatablicowy

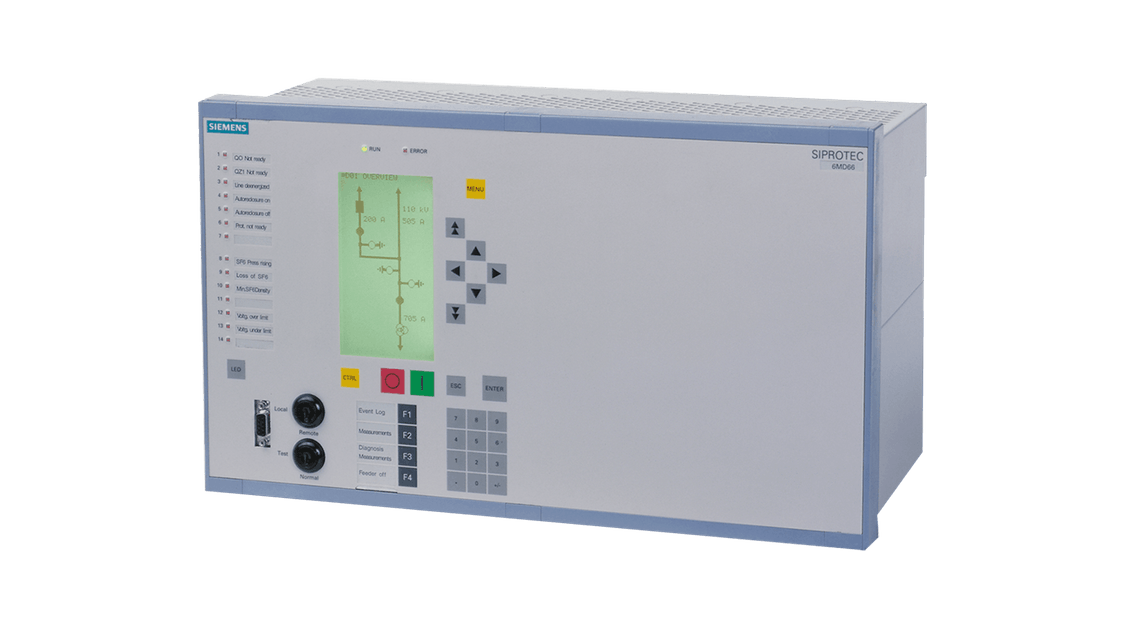

Urządzenie 7UT63 służy do zabezpieczania transformatorów o liczbie uzwojeń od dwóch do pięciu.

Właściwości sprzętowe

• 12/16 przekładników prądowych, 1/2 IEE
• 4/0 przekładniki napięciowe
• 21/29 wejścia binarne
• 24 wyjścia binarne
• Wyświetlacz graficzny
• Montaż natablicowy lub zatablicowy
