Aparatura łączeniowa SENTRON

Rozłączniki z bezpiecznikami 3KF spełniają wszystkie wymagania rozłączników głównych, awaryjnych i serwisowych. Zostały zaprojektowane do systematycznego zapobiegania wypadkom związanym z instalacją elektryczną. Przykładowo, odpowiednia blokada zapobiega nieautoryzowanym operacjom łączeniowym. Urządzenia te są proste w instalacji, a rozbudowanie ich o nowe funkcje jest równie bezproblemowe. Odpowiednie wkładki bezpiecznikowe LV HRC są dostępne do 800 A.

• Prąd znamionowy od 32 A do 800 A.
• Napięcie znamionowe do 690 V AC / 440 V DC
• Wersje 3- i 4-biegunowe.
• Wersje z napędem bezpośrednim, drzwiowym i bocznym.
• Dostępne specjalne wykonanie do wkładek szybkich (3KF SITOR).
• Przyłącza z zaciskami ramowymi lub płaskimi.
• Montaż na płycie lub na standardowej szynie montażowej.
• Możliwość rozbudowy o dodatkowy 4 biegun łączeniowy, N lub N/PE.
• Styki pomocnicze do sygnalizacji pozycji łączeniowej, pozycja testowa.
• Wkładki bezpiecznikowe NH do 800 A.
• Podwójnie styki migowe.

Rozłączniki izolacyjne 3KD mogą być elastycznie stosowane jako rozłączniki główne, awaryjne i serwisowe. Jest to możliwe dzięki wszechstronnym opcjom podłączenia, wykonaniom napędów oraz szerokiej gamie akcesoriów. Osłony zacisków gwarantują zwiększoną ochronę przed dotykiem i zapobiegają porażeniu prądem. Dzięki przezroczystym osłonom, pozycje styków są wyraźnie widoczne przez cały czas.

• Prąd znamionowy od 16 A do 2000 A.
• Napięcie znamionowe do 690 V AC lub do 1200 V DC.
• Wykonania 3-, 4- i 6-biegunowe.
• Wersje z napędem bezpośrednim, drzwiowym i bocznym.
• Przyłącza z zaciskami ramowymi lub płaskimi.
• Montaż na płycie lub szynie montażowej.
• Możliwość rozbudowy o dodatkowy biegun: 4. biegun łączeniowy, N lub N/PE.
• Styki pomocnicze do sygnalizacji pozycji łączeniowej, pozycja testowa.

Przełączniki sieci 3KC bezpiecznie przełączają pomiędzy dwoma źródłami zasilania i zapewniają jego ciągłość, jeśli jedno ze źródeł zasilania zawiedzie. Urządzenia te mogą również przełączać pomiędzy dwoma obciążeniami i zapobiegać zakłóceniom w działaniu. Oprócz automatycznych przełączników sieci (3KC ATSE) dostępne są również wersje zdalnie sterowanie (3KC RTSE) oraz ręczne (3KC MTSE). 3KC MTSE stosuje się do manualnego przełączania do 1600 A pomiędzy dwoma źródłami zasilania lub dwoma obciążeniami i może być mechanicznie zablokowany. Stosowane w przemyśle i infrastrukturze, wszystkie przełączniki sieci spełniają wymagania norm IEC 60947-6-1 oraz IEC 60947-3.

• Prąd znamionowy od 40 A do 3200 A.
• Dostępne wersje z przełączaniem ręcznym, zdalnym lub automatycznym.
• Automatyczne przełączniki sieci z wbudowanym sterownikiem.
• Wysoka niezawodność sieci.
• Błyskawiczne przełączanie między dwoma źródłami zasilania.
• Zabezpieczenie krytycznych procesów produkcyjnych.
• Blokada zapewniająca ochronę przed nieautoryzowanym dostępem.

Gdy wystąpi awaria zasilania, nasze rozłączniki 3LD2 bezpiecznie rozłączają i izolują sieci elektryczne – odnosi się to do silników AC, systemów klimatyzacyjnych i instalacji solarnych. Rozłączniki te są sprawdzone w licznych zastosowaniach, szczególnie w przemyśle budowy maszyn i systemów transportowych, a także w przemyśle chemicznym i spożywczym. Są certyfikowane jako rozłączniki ręczne spełniające wymagania norm IEC 60947-3, DIN VDE 0660 Część 107 oraz EN 60947-3. Zgodnie z DIN EN 60204-1, mogą być one również stosowane jako włączniki, rozłączniki główne i awaryjne. Dostępne są również wykonania zgodne z UL Standard 508 dla zastosowań międzynarodowych.

• Prąd znamionowy do 250 A.
• Napięcie znamionowe do 690 V AC.
• Wersje 3-, 4- i 6-biegunowe.
• 4 różne sposoby montażu.
• Możliwość rozbudowy o dodatkowe styki pomocnicze i/lub zaciski torów N/PE.
• Są zatwierdzone zgodnie z IEC, UL, EAC, CSA oraz CCC, a także do stosowania w przemyśle stoczniowym.
• Specjalna 2-biegunowa wersja 800V DC do paneli fotowoltaicznych.
• Rozłączniki w obudowach z tworzywa o stopniu ochrony IP65.

Modułowe rozłączniki bezpiecznikowe 3NP zapewniają szeroki zakres funkcji ochronnych i dogodny system przyłączy. Ochrona typu reach-round i ochrona przed bezpośrednim dotknięciem w nowych rozłącznikach 3NP1 zapobiega dotknięciu przez użytkownika części przewodzących prąd, gdy urządzenie jest zamontowane w systemie szyn nawet wtedy, gdy konieczny jest dostęp od tyłu. Rozłączniki są dostępne w pięciu wielkościach do 630 A, a dzięki kompaktowej budowie charakteryzują się oszczędnością miejsca. Wszystkie urządzenia można szybko i łatwo zamontować na płytach montażowych lub szynach w systemach 40 lub 60 mm.

• Prąd znamionowy do 630 A
• Napięcie znamionowe do 690 V AC / 440 V DC.
• Wersje 1-, 3-, 4-biegunowe, możliwość łączenia rozłączników 1+1, 3+1.
• Przyłącza do przewodów okrągłych i płaskich.
• Monitorowanie bezpieczników.
• Montaż na płycie lub systemach szynowych 40 lub 60 mm.
• Konwersja szyn 5/10 mm bez dodatkowych części.
• Szybka i bezpieczna zmiana przyłączy kablowych na górne/dolne.
• Ochrona przed dotykiem także przy zasilaniu od tyłu.
• Wymiana wkładek bezpiecznikowych przy użyciu dźwigni, bez konieczności bezpośredniego dotyku.
• Możliwość blokowania i plombowania.

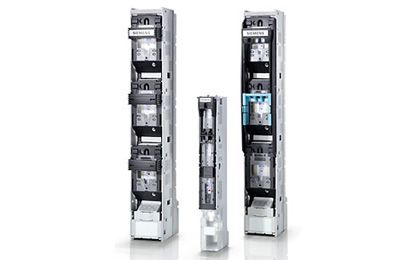

Rozłączniki bezpiecznikowe listwowe 3NJ4 i 3NJ5 posiadają funkcje łączenia pod obciążeniem i rozłączania w jednym systemie. Dzięki zintegrowanemu bezpiecznikowi niskiego napięcia HRC zapewniają one także niezawodne zabezpieczenie zwarciowe i przeciążeniowe. Ich bardzo zwarta konstrukcja i różnorodne opcjonalne sposoby podłączania sprawiają, że są one optymalnym rozwiązaniem w zastosowaniach wymagających okazjonalnego przełączania ręcznego oraz odłączania linii zasilających odbiorniki i linii rozdzielczych w budynkach użytkowych i przemysłowych.

• Prąd znamionowy od 160 A do 2000 A.
• Napięcie znamionowe do 690 V AC.
• Wkładki bezpiecznikowe NH.
• Ochrona przed dotykiem w pozycji otwartej (wyjątek 3NJ56: IP00).
• Pozycja postoju do napraw.
• Łączenie 3 lub 1 biegunowe.
• Pionowa i pozioma pozycja montażowa.
• Montaż stały.

Rozłączniki listwowe z bezpiecznikami 3NJ6 wyposażone są w zintegrowany element łączeniowy jednoprzerwowy lub dwuprzerwowy. Idealnie nadają się do zastosowań gdzie konieczne jest wyprowadzenie wielu wyjść kablowych sieci rozdzielczej na minimalnej przestrzeni. Inteligentny system wtykowy ułatwia montaż urządzeń.

• Prąd znamionowy do 630 A.
• Napięcie znamionowe do 690 V AC / 440 V DC.
• Podwójne styki migowe.
• Zabudowa listwowa pionowa lub pozioma.
• Zatwierdzenia wg IEC EN 60947-3.
• Dostępne wersje 2-, 3- i 4-biegunowe.
• Napędy ręczne i silnikowe.
• Elektroniczna kontrola bezpieczników.
• Montaż wtykowy.
• Panel czołowy blokowany w pozycji ON.
