Wyłączniki różnicowoprądowe trzy fazowe

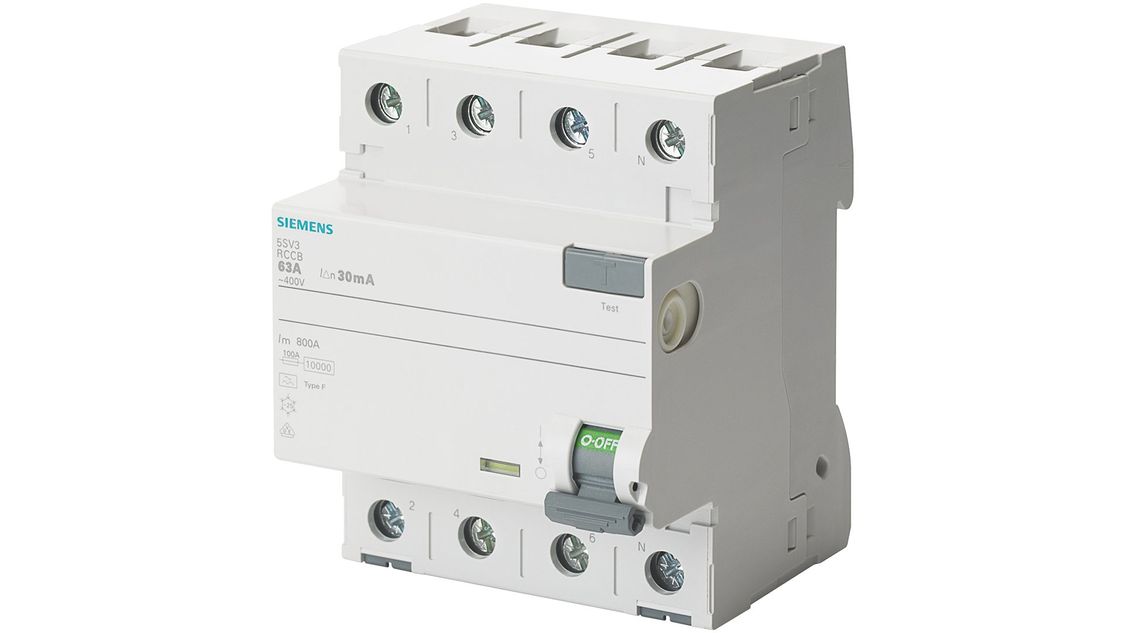

Wyłączniki różnicowoprądowe typu AC wyzwalają przy wystąpieniu prądu różnicowego sinusoidalnego, urządzenia typu A wyzwalają dodatkowo przy prądzie różnicowym pulsującym. Zabezpieczają głównie obwody z odbiornikami jednofazowymi w budynkach mieszkalnych, obiektach użyteczności publicznej i infrastrukturalnych.

Wiele nowoczesnych urządzeń, takich jak pralki lub pompy ciepła, korzysta z jednofazowych przekształtników częstotliwości. Mogą one wytworzyć prądy różnicowe na wyjściu, wywołane przez mieszankę częstotliwości. Wyłączniki różnicowoprądowe typu F są najlepiej dopasowane do tego celu, ponieważ rozszerzają one zakres funkcji oferowanych przez typ A. Charakteryzują się podwyższoną wytrzymałością na udar prądowy (powyżej 3kA) oraz czułością na prądy różnicowe pulsujące i tętniące ze składową stałą DC do 10mA.

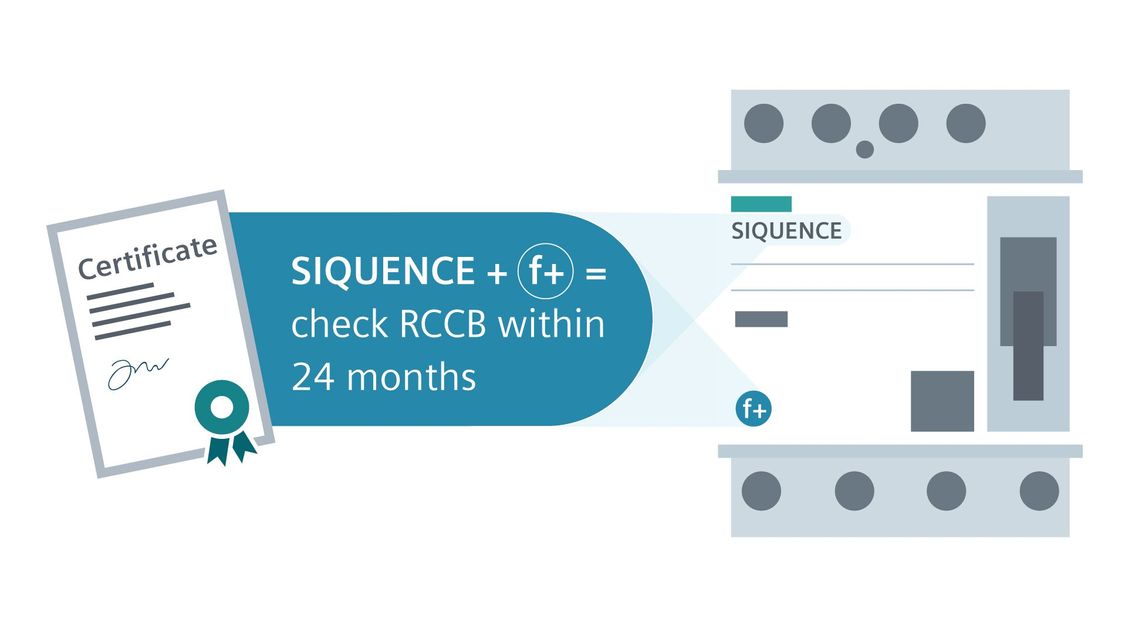

Prądy różnicowe stałe mogą powstać przy stosowaniu trójfazowych przemienników częstotliwości, systemów UPS, sprzętu medycznego czy podczas ładowania pojazdów elektrycznych. Tutaj z pomocą przychodzą wyłączniki różnicowoprądowe 5SV3 SIQUENCE typu B/B+ ze zintegrowaną funkcją SIGRES. Posiadają one dodatkowy przekładnik do wykrywania prądów różnicowych stałych oraz są odpowiednie do zabezpieczania urządzeń posiadające w obwodzie wejściowym trójfazowe układy prostownicze (falowniki).

Wyłączniki kombinowane (RCBO) to urządzenia zawierające w kompaktowej obudowie wyłącznik różnicowoprądowy i wyłącznik nadprądowy. Nowe wyłączniki kombinowane 5SV1 po raz pierwszy łączą oba zabezpieczenia w jednej szerokości modułowej. Dzięki temu istnieje możliwość montażu większej ilości aparatów zabezpieczających w rozdzielnicy, a istniejące instalacje mogą być w prosty sposób wyposażone w nowe funkcje ochronne. Zapewniają one ochronę ludzi, przeciwpożarową oraz ochronę przewodów. Urządzenia te zwiększają bezpieczeństwo obsługi, dostępność sieci, a także ułatwiają projektowanie. Mogą być one również połączone z przeciwpożarowym detektorem iskrzenia AFDD.

Bloki różnicowoprądowe mogą być umieszczone z wyłącznikami nadmiarowoprądowymi (MCB) zgodnie z DIN EN 61009-1 (VDE 0664-20). Stosowane w połączeniu z MCB zapewniają one taką samą funkcjonalność jak wyłącznik kombinowany. Do ich zalet należy wysoki stopień elastyczności w użytku oraz zwiększona funkcjonalność zabezpieczeniowa.

Wszystkie wyłączniki różnicowoprądowe ze znamionowym prądem różnicowym maks. 300 mA mogą zapobiegać pożarom wywoływanym prądami doziemnymi. Przeciwpożarowy detektor iskrzenia 5SM6 (AFDD) dołączył do sprawdzonych urządzeń zabezpieczających z rodziny SENTRON. 5SM6 wykrywa również iskrzenia szeregowe, które mogą powstawać na skutek wadliwej izolacji pomiędzy przewodami roboczymi lub pomiędzy przewodem roboczym i ochronnym – oraz przykładowo mogą być połączone z wyłącznikiem kombinowanym 5SU1.

Inteligentna, kompleksowa koncepcja ochrony sieci elektrycznej może zagwarantować niezawodne bezpieczeństwo ludzi, mienia i samej sieci. Pomożemy Ci zrealizować całościowe, zgodne z normami rozwiązania zabezpieczające w sposób szybki, łatwy i zgodnie z Twoimi wymaganiami przez wszystkie etapy procesu.
