SIVACON 8PS – system BD01

Zakres prądu od 40 A do

40 A

- Innowacyjna alternatywa dla kabli
- Bezpieczne i pewne zasilanie małych odbiorników
- Do stosowania w przemyśle i rzemiośle

SIMARIS sketch: narzędzie do tworzenia trójwymiarowych projektów prowadzenia szynoprzewodów – dostępne do pobrania za darmo

Pobierz oprogramowanie

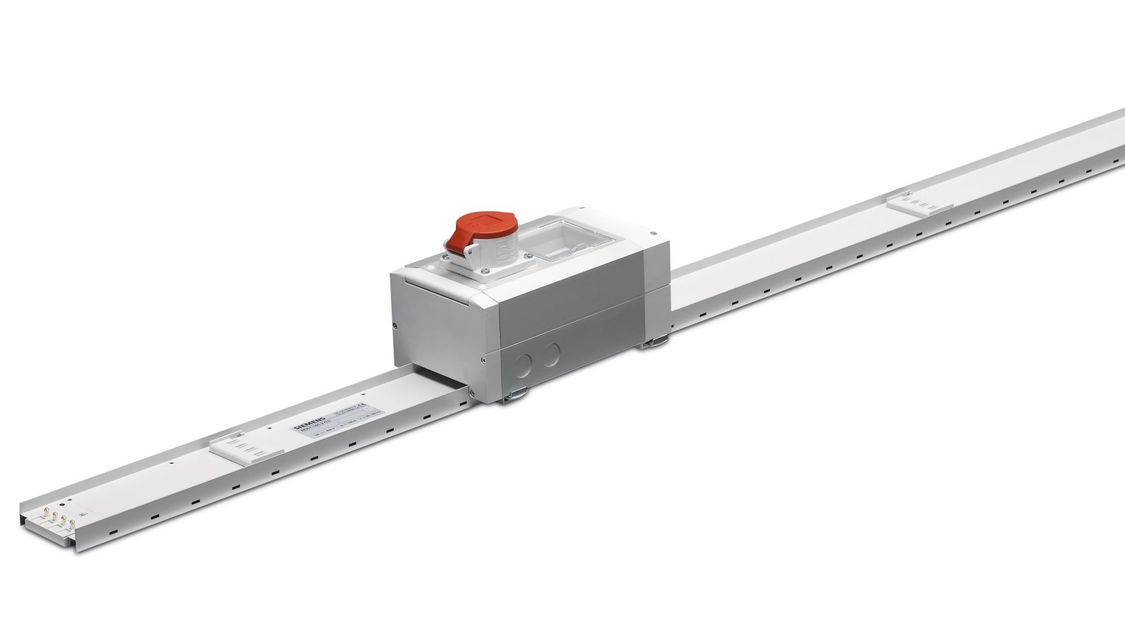

Szyny zamiast kabli Bez względu na to, czy jest to warsztat samochodowy, piekarnia, studio fotograficzne, czy zakład produkcyjny: energia elektryczna musi być dostępna w przemyśle i handlu wszędzie i przez cały czas. System szynoprzewodów BD01 oferuje nowoczesne i ekonomiczne rozwiązania z zakresu zasilania. System ten został zaprojektowany w szczególności do zapewnienia bezpiecznego i niezawodnego zasilania małych odbiorników, tj. niskich obciążeń, oraz do realizacji zasilania dla systemów oświetleniowych.

Dostarczanie energii w sposób bezpieczny, niezawodny i wedle zapotrzebowania

Łatwe projektowanie, elastyczne zasilanie: system szynoprzewodów BD01 jest idealny do zastosowań w handlu i przemyśle. Dzięki modułowej konstrukcji, system może być dostosowany do konkretnych potrzeb. Skrzynki odpływowe mogą być wyposażone zgodnie z wymaganiami. Dostępne są również liczne komponenty dodatkowe, takie jak urządzenia ochronne oraz kombinacje z gniazdami SCHUKO lub CEE.

Bezproblemowy montaż, wysoki poziom ochrony

Niezawodna technologia stosowana do mechanicznych i elektrycznych połączeń systemu BD01 ułatwia jego bezbłędny montaż. Punkty i skrzynki odpływowe, które mogą być kodowane, mogą być przypisane do konkretnego odbioru. Punkty odpływowe są automatycznie otwierane podczas instalowania skrzynki odpływowej. Przy demontowaniu skrzynki punkty odpływowe samoczynnie się zamykają. Zapewnia to wysoki poziom ochrony personelu.

Legenda:

01 Moduł szynowy

02 Moduł kątowy

03 Skrzynka zasilająca

04 Skrzynka odpływowa

05 Skrzynka aparatowa

06 Element mocujący

Dane techniczne
Skrzynka odpływowa/moduł kątowy	Do 63 A
Punkt połączenia skrzynek odpływowych	Co 0,5 m lub 1 m na jednej stronie
Znamionowa wytrzymałość na prąd krótkotrwały (I_cw) (1s)	Do 2,5 kA
Znamionowa wytrzymałość na prąd szczytowy (I_pk)	Do 15,3 kA
Napięcie znamionowe robocze (U_e)	400 V AC
Napięcie znamionowe izolacji (U_i)	400 V AC
Prąd znamionowy (I_n)	40 A do 160 A
Liczba przewodów	4 (PE = obudowa)
System przyłączeniowy	Kołnierz przyłączeniowy ze zintegrowaną kompensacją rozszerzenia
Wykonanie obudowy	Galwanizowana i malowana stal
Obciążenie ogniowe (dla skrzynki odpływowej)	-
Obciążenie ogniowe	Maks. 0,76 kWh/m
Stopień ochrony	IP54, IP55
Materiał przewodzący	Izolowane aluminium lub miedź

SIVACON 8PS – system BD01. Twoje korzyści w skrócie

Bezpieczny montaż dzięki automatycznemu otwieraniu i zamykaniu punktów odpływowych
Łatwa konfiguracja i obsługa poprzez moduły łączeniowe z kompensacją wydłużenia
Niezawodna ochrona przeciwpożarowa dzięki przetestowanej barierze ogniowej
Elastyczna adaptacja do struktury każdego budynku przy pomocy modułów kątowych
Łatwa modyfikacja lub rozbudowa poprzez wtykowe skrzynki odpływowe
Niezawodna technologia mechanicznego i elektrycznego łączenia, zapewniająca bezbłędną instalację dzięki asymetrii bloku zaciskowego

Broszura: "Modern and cost-efficient power supply"

Pobierz

Broszura: „The innovative alternative to cables“

Pobierz

SIVACON 8PS – system BD01 w praktyce: jeden system, wiele zastosowań

System BD01 zasila małe odbiorniki w budynkach biurowych, salach wystawowych, serwerowniach i warsztatach – bezpiecznie i niezawodnie.

Warsztaty

Najważniejszym wymaganiem wobec warsztatów i zakładów produkcyjnych jest możliwość przyłączenia małych ilości mocy tak blisko odbiorników, jak to możliwe. Rodzina szynoprzewodów SIVACON 8PS ze swoimi systemami BD01 i BD2 oferuje dostosowane do potrzeb, wszechstronnie rozwiązania z zakresu zasilania.

Centra handlowe i supermarkety

W centrach handlowych i supermarketach energia elektryczna musi być przesyłana na dalekie odległości i na wiele pięter. Zagospodarowanie przestrzenne w takich placówkach podlega częstym zmianom. W takich przypadkach, wysoka elastyczność systemów LI, BD2 i BD01 udowadnia swoją wartość.

Serwerownie

Utrzymanie pewnego zasilania jest szczególnie ważne w serwerowniach. Awarie zasilania mogą być katastrofalne w skutkach. SIVACON 8PS gwarantuje bezpieczne, niezawodne i zintegrowane zasilanie. System LI dostarcza szyny przesyłowe, a systemy BD01 i BD2 są stosowane jako szyny dystrybucyjne.

Wieżowce

Systemy szynoprzewodów SIVACON 8PS dostarczają perfekcyjnych rozwiązań do inteligentnego zasilania w wieżowcach i rozległych biurowcach. Szynoprzewody LI są montowane wzdłuż całego budynku, podczas gdy szynoprzewody BD01 i BD2 obsługują poszczególne piętra – również oferując wysoki poziom bezpieczeństwa w przypadku pożaru. Zajmują one bardzo niewiele miejsca, ich instalacja przebiega w sposób szybki i łatwy, są zawsze doskonale spasowane, a jednocześnie ekonomiczne, niezawodne i bezpieczne.

Hale wystawowe

Stale ewoluujące wystawy i niekończące się zmiany w rozkładzie przestrzennym: doprowadzenie zasilania do dużych hal wystawowych wymaga elastycznych i niezawodnych systemów. Szynoprzewody LD, LI, BD2 i BD01 spełniają te wymagania.

Przemysł motoryzacyjny

Cykle innowacji w przemyśle motoryzacyjnym ulegają stałemu skróceniu, co czyni ten sektor dynamicznym i złożonym jak nigdy dotąd. Systemy zasilania i rozdziału energii, które spełniają te rosnące wymagania są wyjątkowo istotne. Szynoprzewody LD bezproblemowo zasilają linie produkcyjne, a BD01 i BD2 dostarczają energię do systemów infrastrukturalnych.

Przemysł spożywczy

Solidne i elastyczne systemy szynoprzewodów dla przemysłu spożywczego: SIVACON 8PS oferuje odpowiednie rozwiązania dla tego sektora. Systemy LD oraz LI dostarczają energię do odbiorników o dużych obciążeniach, zasilając jednocześnie mniejsze BD01 i BD2. SIVACON 8PS – dla wysokiej jakości produkcji poprzez bezpieczną, pewną i elastyczną dystrybucję mocy.

Statki

Dostarczenie zasilania do złożonych rozdzielnic na pokładach statków stanowi szczególne wyzwanie. Słone, wysoce wilgotne powietrze, duże obciążenia mechaniczne spowodowane falami morskimi i wibracje silników statku tworzą trudne warunki otoczenia. Systemy LD, BD2 i BD01 są certyfikowane do stosowania na pokładach statków.
